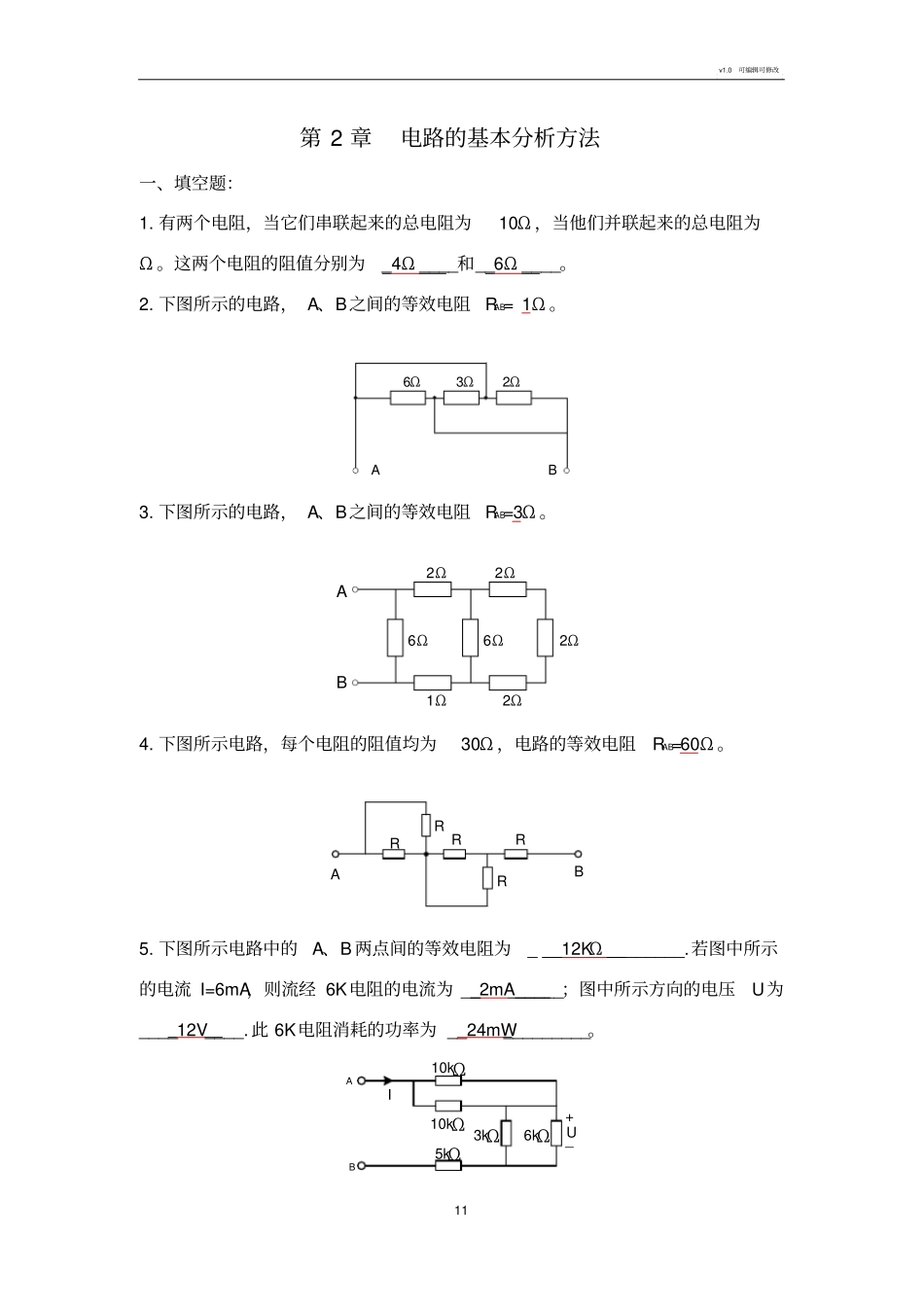

v1.0可编辑可修改11第2章电路的基本分析方法一、填空题：1.有两个电阻，当它们串联起来的总电阻为10Ω，当他们并联起来的总电阻为Ω。这两个电阻的阻值分别为_4Ω____和__6Ω____。2.下图所示的电路，A、B之间的等效电阻RAB=1Ω。6Ω2Ω3ΩAB3.下图所示的电路，A、B之间的等效电阻RAB=3Ω。6Ω6Ω2Ω2Ω2Ω2Ω1ΩBA4.下图所示电路，每个电阻的阻值均为30Ω，电路的等效电阻RAB=60Ω。RRRRRAB5.下图所示电路中的A、B两点间的等效电阻为___12KΩ________.若图中所示的电流I=6mA，则流经6K电阻的电流为__2mA_____；图中所示方向的电压U为____12V____.此6K电阻消耗的功率为__24mW_________。U10kΩ10kΩ3kΩ6kΩΩ5kI+_BAv1.0可编辑可修改226.下图所示电路中，ab两端的等效电阻为12Ω，cd两端的等效电阻为4Ω。abcd6Ω5Ω15Ω5Ω7．下图所示电路a、b间的等效电阻Rab为4。8.下图所示电路中，ab两点间的电压abU为10V。+_++_10V4V24Vab9.下图所示电路中，已知US=3V，IS=3A时，支路电流I才等于2A。_+21sI3VI10.某二端网络为理想电压源和理想电流源并联电路，则其等效电路为理想电压源。11．已知一个有源二端网络的开路电压为20V，其短路电流为5A，则该有源二端网络外接4Ω电阻时，负载得到的功率最大，最大功率为25W。12．应用叠加定理分析线性电路时，对暂不起作用的电源的处理，电流源应看作开路，电压源应看作短路。v1.0可编辑可修改3313．用叠加定理分析下图电路时，当电流源单独作用时的I1=1A，当电压源单独作用时的I1=1A，当电压源、电流源共同时的I1=2A。+_Ω6I13A9V3Ω14.下图所示的电路中，当9V的电压源单独作用时I=1A，当6A的电流源单独作用时I=-2A，当电压源和电流源共同作用时I=-1A。+_9V6A3ΩI6Ω6Ω15.如下图所示的一有源线性二端网络N，在端口a、b接入电压表时读数为10V，接入电流表时读数为5A，则其戴维宁等效电路的参数：开路电压ocU10V，等效电阻eqR2Ω。abN16.如下图所示电路中18siA，21siA，33siA，电阻12R，23R，38R，则各支路的电流1i2A，2i-7A，3i10A。2R3R1R1si2si3si3i1i2i二、选择题：v1.0可编辑可修改441.某有源二端网络的开路电压为12V,短路电流2A,当外接12Ω的负载电阻时,其端电压为(C)?图示电路，用叠加原理求支路电流I、SU单独作用时的电流用I表示，SI单独作用时用I表示，则下列回答正确的是（B）。A．2AI，1AI，3AIB．2AI，1AI，1AIC．1.5AI，2AI，3.5AID．2AI，1AI，0.5AI3.关于理想电压源或理想电流源，说法不正确的是(B)。A.理想电压源的内阻可以看成零，理想电流源的内阻可以看成无穷大B.理想电压源的内阻可以看成无穷大，理想电流源的内阻可以看成零C.理想电压源的输出电压是恒定的D.理想电流源的输出电流是恒定的4.电流源开路时，该电流源内部（A）。A.有电流，有功率损耗B.无电流，无功率损耗C.有电流，无功率损耗D.无电流，有功率损耗5．下图所示电路，ab端电压Ｕ＝(C)。A.15VC.5V6.叠加定理不仅适用于线性电路中的电压，还适用于电路中的（B）。A．功率B．电流C．能量D.阻抗7.理想电压源的内阻为（A）。B．∞C．有限值D．由外电路来确定SUSI366I18V3Av1.0可编辑可修改558.下图所示电路中电流i为（C）。B．0C．7AD．3A9．电路如下图所示，对负载R而言，虚线框的电路可用一个等效的电路代替，该电路是（C）。A．实际的电压源B．理想的电压源C．理想的电流源D．不能确定2A10V+-RI10．下图所示电路中，下列说法正确的是（D）。A．US、IS都发出功率；B．US、IS都吸收功率；C．US发出功率，IS不一定；D．IS发出功率，US不一定。11.用叠加定理分析线性电路时，对那些暂不起作用的电压源可看作（C），而暂不起作用的电流源可看作（A）。A.开路B．电阻C．短路D．电容12.如下图所示的等效电阻RAB为（A）。A.2ΩΩC.5ΩD.8Ω1ΩΩ6Ω3Ω1ABv1.0可编辑可修改6613.将110V/40W和110V/100W的两盏白炽灯串联在220V电源上使用，则（C）。A．两盏灯都能安全、正常工作B．两盏灯都不能工作，灯丝都烧断C．40W灯泡因电压高于110V而灯丝烧断，造成100W灯灭灯泡因电压高于110V而灯丝烧断，造成40W灯灭14.有一内阻可以忽略不计的直流电源，向互相串联的R1、R2输送电流。...
