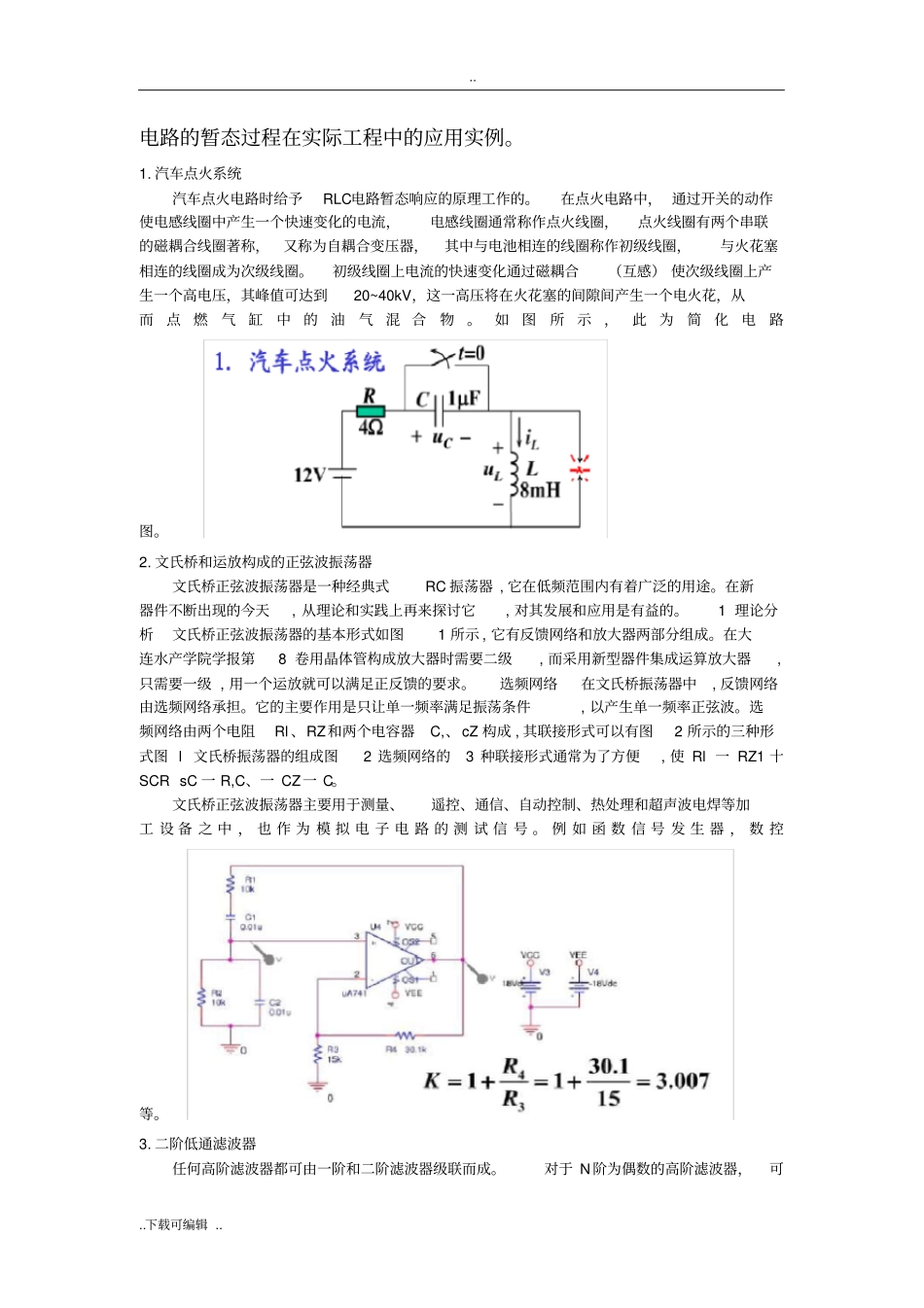

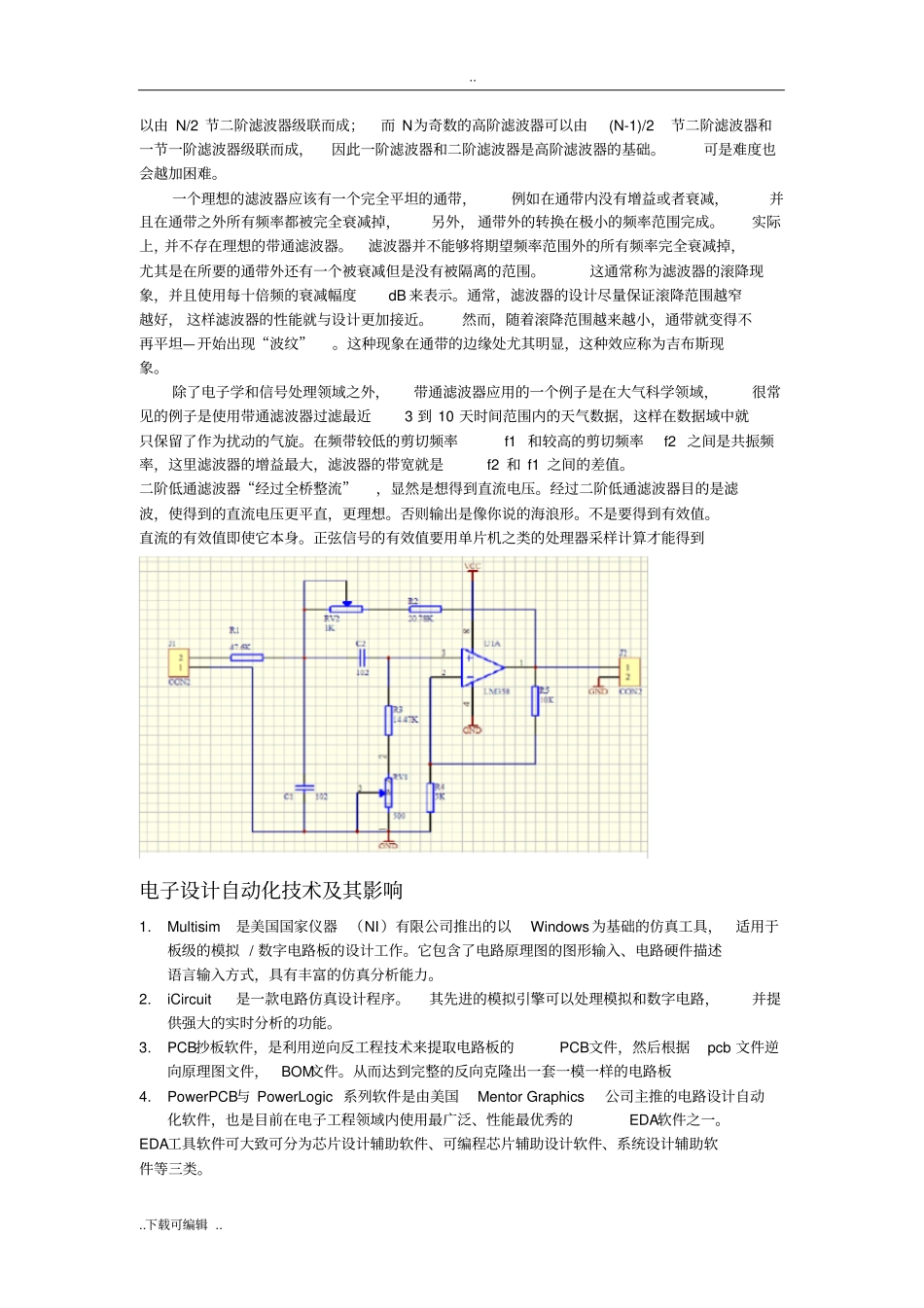

....下载可编辑..电路的暂态过程在实际工程中的应用实例。1.汽车点火系统汽车点火电路时给予RLC电路暂态响应的原理工作的。在点火电路中，通过开关的动作使电感线圈中产生一个快速变化的电流，电感线圈通常称作点火线圈，点火线圈有两个串联的磁耦合线圈著称，又称为自耦合变压器，其中与电池相连的线圈称作初级线圈，与火花塞相连的线圈成为次级线圈。初级线圈上电流的快速变化通过磁耦合（互感）使次级线圈上产生一个高电压，其峰值可达到20~40kV，这一高压将在火花塞的间隙间产生一个电火花，从而点燃气缸中的油气混合物。如图所示，此为简化电路图。2.文氏桥和运放构成的正弦波振荡器文氏桥正弦波振荡器是一种经典式RC振荡器,它在低频范围内有着广泛的用途。在新器件不断出现的今天,从理论和实践上再来探讨它,对其发展和应用是有益的。1理论分析文氏桥正弦波振荡器的基本形式如图1所示,它有反馈网络和放大器两部分组成。在大连水产学院学报第8卷用晶体管构成放大器时需要二级,而采用新型器件集成运算放大器,只需要一级,用一个运放就可以满足正反馈的要求。选频网络在文氏桥振荡器中,反馈网络由选频网络承担。它的主要作用是只让单一频率满足振荡条件,以产生单一频率正弦波。选频网络由两个电阻Rl、RZ和两个电容器C,、cZ构成,其联接形式可以有图2所示的三种形式图l文氏桥振荡器的组成图2选频网络的3种联接形式通常为了方便,使Rl一RZ1十SCRsC一R,C、一CZ一C。文氏桥正弦波振荡器主要用于测量、遥控、通信、自动控制、热处理和超声波电焊等加工设备之中，也作为模拟电子电路的测试信号。例如函数信号发生器，数控等。3.二阶低通滤波器任何高阶滤波器都可由一阶和二阶滤波器级联而成。对于N阶为偶数的高阶滤波器，可....下载可编辑..以由N/2节二阶滤波器级联而成；而N为奇数的高阶滤波器可以由(N-1)/2节二阶滤波器和一节一阶滤波器级联而成，因此一阶滤波器和二阶滤波器是高阶滤波器的基础。可是难度也会越加困难。一个理想的滤波器应该有一个完全平坦的通带，例如在通带内没有增益或者衰减，并且在通带之外所有频率都被完全衰减掉，另外，通带外的转换在极小的频率范围完成。实际上，并不存在理想的带通滤波器。滤波器并不能够将期望频率范围外的所有频率完全衰减掉，尤其是在所要的通带外还有一个被衰减但是没有被隔离的范围。这通常称为滤波器的滚降现象，并且使用每十倍频的衰减幅度dB来表示。通常，滤波器的设计尽量保证滚降范围越窄越好，这样滤波器的性能就与设计更加接近。然而，随着滚降范围越来越小，通带就变得不再平坦—开始出现“波纹”。这种现象在通带的边缘处尤其明显，这种效应称为吉布斯现象。除了电子学和信号处理领域之外，带通滤波器应用的一个例子是在大气科学领域，很常见的例子是使用带通滤波器过滤最近3到10天时间范围内的天气数据，这样在数据域中就只保留了作为扰动的气旋。在频带较低的剪切频率f1和较高的剪切频率f2之间是共振频率，这里滤波器的增益最大，滤波器的带宽就是f2和f1之间的差值。二阶低通滤波器“经过全桥整流”，显然是想得到直流电压。经过二阶低通滤波器目的是滤波，使得到的直流电压更平直，更理想。否则输出是像你说的海浪形。不是要得到有效值。直流的有效值即使它本身。正弦信号的有效值要用单片机之类的处理器采样计算才能得到电子设计自动化技术及其影响1.Multisim是美国国家仪器（NI）有限公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。2.iCircuit是一款电路仿真设计程序。其先进的模拟引擎可以处理模拟和数字电路，并提供强大的实时分析的功能。3.PCB抄板软件，是利用逆向反工程技术来提取电路板的PCB文件，然后根据pcb文件逆向原理图文件，BOM文件。从而达到完整的反向克隆出一套一模一样的电路板4.PowerPCB与PowerLogic系列软件是由美国MentorGraphics公司主推的电路设计自动化软件，也是目前在电子工程领域内使用最广泛、性能最优秀的EDA软件之一。EDA工具软件可大致可分为芯片设计辅助软件、可编程芯...
