皋兰忠和火烧崖小学教学楼初步设计说明VIP专享VIP免费

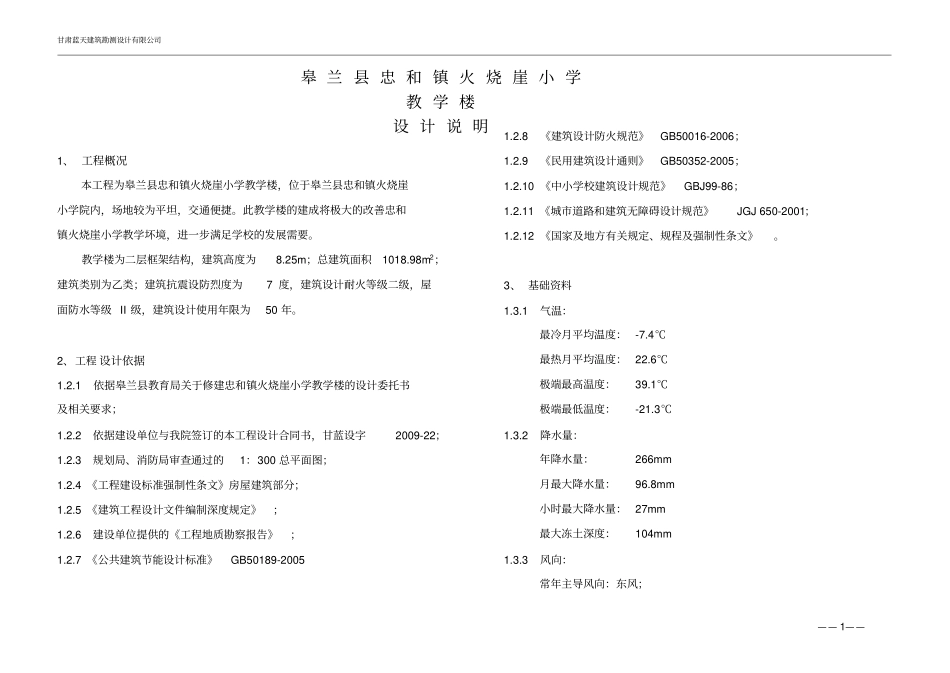

甘肃蓝天建筑勘测设计有限公司——1——1、工程概况本工程为皋兰县忠和镇火烧崖小学教学楼，位于皋兰县忠和镇火烧崖小学院内，场地较为平坦，交通便捷。此教学楼的建成将极大的改善忠和镇火烧崖小学教学坏境，进一步满足学校的发展需要。教学楼为二层框架结构，建筑高度为8.25m；总建筑面积1018.98m2；建筑类别为乙类；建筑抗震设防烈度为7度，建筑设计耐火等级二级，屋面防水等级II级，建筑设计使用年限为50年。2、工程设计依据1.2.1依据皋兰县教育局关于修建忠和镇火烧崖小学教学楼的设计委托书及相关要求；1.2.2依据建设单位与我院签订的本工程设计合同书，甘蓝设字2009-22；1.2.3规划局、消防局审查通过的1：300总平面图；1.2.4《工程建设标准强制性条文》房屋建筑部分；1.2.5《建筑工程设计文件编制深度规定》；1.2.6建设单位提供的《工程地质勘察报告》；1.2.7《公共建筑节能设计标准》GB50189-20051.2.8《建筑设计防火规范》GB50016-2006；1.2.9《民用建筑设计通则》GB50352-2005；1.2.10《中小学校建筑设计规范》GBJ99-86；1.2.11《城市道路和建筑无障碍设计规范》JGJ650-2001；1.2.12《国家及地方有关规定、规程及强制性条文》。3、基础资料1.3.1气温：最冷月平均温度：-7.4℃最热月平均温度：22.6℃极端最高温度：39.1℃极端最低温度：-21.3℃1.3.2降水量：年降水量：266mm月最大降水量：96.8mm小时最大降水量：27mm最大冻土深度：104mm1.3.3风向：常年主导风向：东风；皋兰县忠和镇火烧崖小学教学楼设计说明甘肃蓝天建筑勘测设计有限公司——2——冬季主导风向：东风；平均风速：夏季：1.7m/s；冬季：0.7m/s；1.3.4建设场地工程地质情况：⑴、地形地貌：拟建场地位于黄河北岸的忠和镇火烧崖小学院内，场地地形较平坦，地面高程1772.00~1772.30m。从地貌单元上看，场地所在地貌属于大砂沟右岸冲洪积台地。⑵、本场地在勘探深度范围内，地基土自上而下分为4层：①、填土层，厚度1.9~2.5m；②、粉土层，埋深1.9~2.5m，厚度5.5~6.7m；③、粗砂，埋深8.0~8.8m，厚度9.0~11.0m；④、层砂岩，埋深17.0~19.6m，厚度4.0m（未揭穿）。⑶、根据勘察报告显示，勘察深度内未见地下水，可不考虑地下水对地基基础的影响。4、设计构思1.4.1本工程设计将严格执行国家和地方相关的方针、政策和法规，力求符合城市总体规划，满足建筑各项设计和使用要求。结合用地环境，确立总体布局和规划结构，有序组织交通流线，充分合理利用土地资源，发挥其经济和社会效益。1.4.2贯彻以人为本的设计思想，体现保护生态环境，防止污染和破坏环境，在室内外环境中提供无障碍设施，方便残疾人等人群使用。根据用地资源实际情况，确立正确健康的设计思想，贯彻节约用地，节约能源，节约用水,节约原材料的原则。5、设计内容本工程作为皋兰县忠和镇火烧崖小学教学楼，主要为改善学生的学习环境；本工程设计内容有建筑、结构、暖通和电气。6、总平面设计本教学楼位于忠和镇火烧崖小学园院内北面，南面紧邻操场，东侧距待建学生宿舍楼15.0m，呈“一”字形东西向布置，并与周边校园内现有教学等建筑遥相呼应，形成统一。楼前道路与场地其他道路相贯通，两侧花园对称布置，丰富的植物及花卉营造优美的室外环境。本建筑总长度33.3m，宽15.3m，建筑物散水外排水坡度0.2%坡向道路，道路坡度0.3%，坡向院内花园。7、平面设计根据皋兰县教育局与忠和镇火烧崖小学对该教学楼的设计构想和要求，教学楼一~二层共有教室8间，每个教学班可容纳45人，满足六个教学班要求。一楼入口设有无障碍坡道，本楼设两部疏散楼梯，可满足疏散要求。8、立面设计本建筑立面既端庄大方，又不失新颖，设计中运用点、线、面的构成甘肃蓝天建筑勘测设计有限公司——3——手法，充分利用建筑立面颜色、材质等每个设计元素来丰富立面造型，既有对称、协调，又有对比、呼应，充分展现建筑物自身特点和时代气息。9、剖面设计教学楼层高：3.9米；室内外高差：0.45米；建筑高度：8.25米。10、交通、疏散及防火设计本建筑分为两个防火分区，教学楼一层设有三个出口。二楼设有两部疏散楼梯，每个防火分区按规范设有疏散出口和室内灭火系统。11、建筑节...
