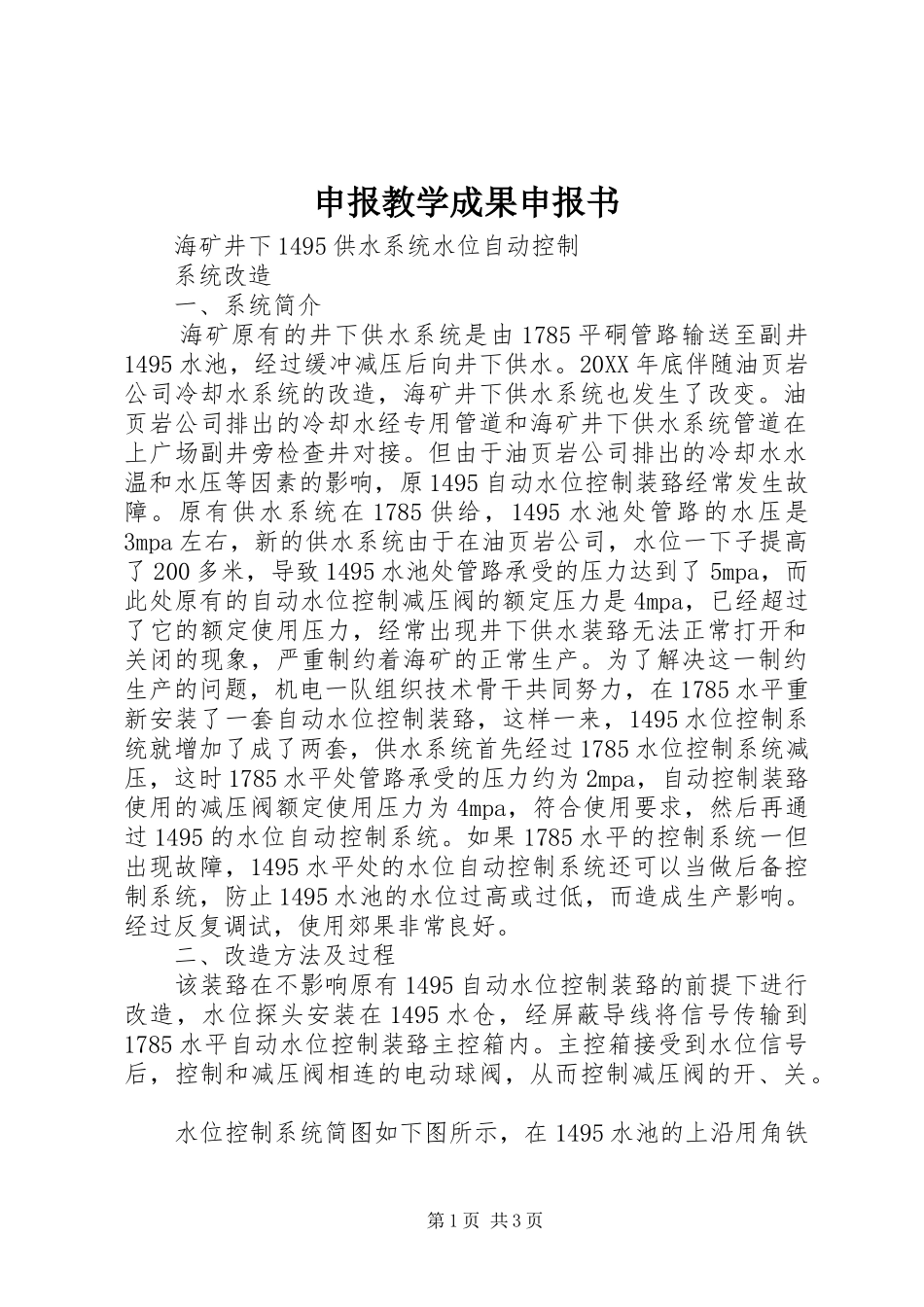

申报教学成果申报书海矿井下1495供水系统水位自动控制系统改造一、系统简介海矿原有的井下供水系统是由1785平硐管路输送至副井1495水池，经过缓冲减压后向井下供水。20XX年底伴随油页岩公司冷却水系统的改造，海矿井下供水系统也发生了改变。油页岩公司排出的冷却水经专用管道和海矿井下供水系统管道在上广场副井旁检查井对接。但由于油页岩公司排出的冷却水水温和水压等因素的影响，原1495自动水位控制装臵经常发生故障。原有供水系统在1785供给，1495水池处管路的水压是3mpa左右，新的供水系统由于在油页岩公司，水位一下子提高了200多米，导致1495水池处管路承受的压力达到了5mpa，而此处原有的自动水位控制减压阀的额定压力是4mpa，已经超过了它的额定使用压力，经常出现井下供水装臵无法正常打开和关闭的现象，严重制约着海矿的正常生产。为了解决这一制约生产的问题，机电一队组织技术骨干共同努力，在1785水平重新安装了一套自动水位控制装臵，这样一来，1495水位控制系统就增加了成了两套，供水系统首先经过1785水位控制系统减压，这时1785水平处管路承受的压力约为2mpa，自动控制装臵使用的减压阀额定使用压力为4mpa，符合使用要求，然后再通过1495的水位自动控制系统。如果1785水平的控制系统一但出现故障，1495水平处的水位自动控制系统还可以当做后备控制系统，防止1495水池的水位过高或过低，而造成生产影响。经过反复调试，使用郊果非常良好。二、改造方法及过程该装臵在不影响原有1495自动水位控制装臵的前提下进行改造，水位探头安装在1495水仓，经屏蔽导线将信号传输到1785水平自动水位控制装臵主控箱内。主控箱接受到水位信号后，控制和减压阀相连的电动球阀，从而控制减压阀的开、关。水位控制系统简图如下图所示，在1495水池的上沿用角铁第1页共3页和镀锌钢管，镀锌扁铁，绝缘支架等材料制作一个水位传感器，在1785水平用高压软管将电动球阀和减压阀相连接。当1495水池中的水位到达高水位时，主控箱自动将电动球阀关闭，当水位下降到低水位时，主控箱又将电动球阀打开，如此反复循环，使水池的水位始终保持在高水位和低水位之间。水位控制电气控制示意图如下图所示，所有电气设备装在一个防爆箱内，电源采用井下照明127v电源，经380v～660v变压器，输出220v电源到开关电源和液位继电器。开关电源输出24v电源控制电动球阀，液位继电器输出的水位探头电源是本安型电流。电动球阀采用井下自动喷雾装臵的防爆型dc24v电动球阀。所以完全适用于井下需要防爆的工作场所。三、经济效益和实用价值该套系统的大部分的材料配件都是自制和选用了现有的闲臵零配件，有井下自动喷雾装臵的防爆型dc24v电动球阀、斜井防跑车装臵的防爆型信号转换箱、小型变压器、开关电源、液位继电器、高压软管、连接导线等。该套系统设备投入费用小，成本低，安装维护简单，投入使用以来，工作可靠，性能稳定。自投入使用以来，效果非常良好。再未出现过因供水问题带来的生产影响，，按每年影响生产30小时计算，一年大约能多生产5000吨原煤，每吨原煤按300元计算的话，能产生大约150万元的经济价值，经济效益非常显著。四、项目完成人郭国峰、谢勇、韩悌朝、宋国庆、何红显、马东生、康文鹏、徐海。20XX年4月1日机电一队主斜井闸瓦磨损检测装置一、成果摘要海矿主斜井绞车使用的是洛阳原创的电控系统，该系统采用plc控制，具有较强的控制功能，可靠性高，其中设有闸瓦磨损保护。闸瓦磨损开关采用机械式微动开关，安设在闸盘的各闸瓦处，当闸瓦磨损到一定程度时，闸瓦处的某个常开触点闭合，使联锁继电器得电，把信号传入plc，识别判断为闸瓦第2页共3页磨损故障。闸瓦磨损开关在提升机运行中，起着监视闸瓦磨损的任务。因为闸瓦在提升机运行、减速停车过程中，抱闸使用频繁，长时间的使用自然会磨损。磨损后闸瓦与闸盘的制动距离就会加大，其空动时间就会加长。就会在减速段造成减速过速故障，而闸瓦磨损开关则会避免此类事故的发生。因此，闸瓦磨损开关在整个电控系统中起关不可忽视的作用。我矿用的的绞车没有出现因闸瓦磨损开关造成的故障，但因闸瓦磨损开关误动作造成的误机故障不断出现，...
