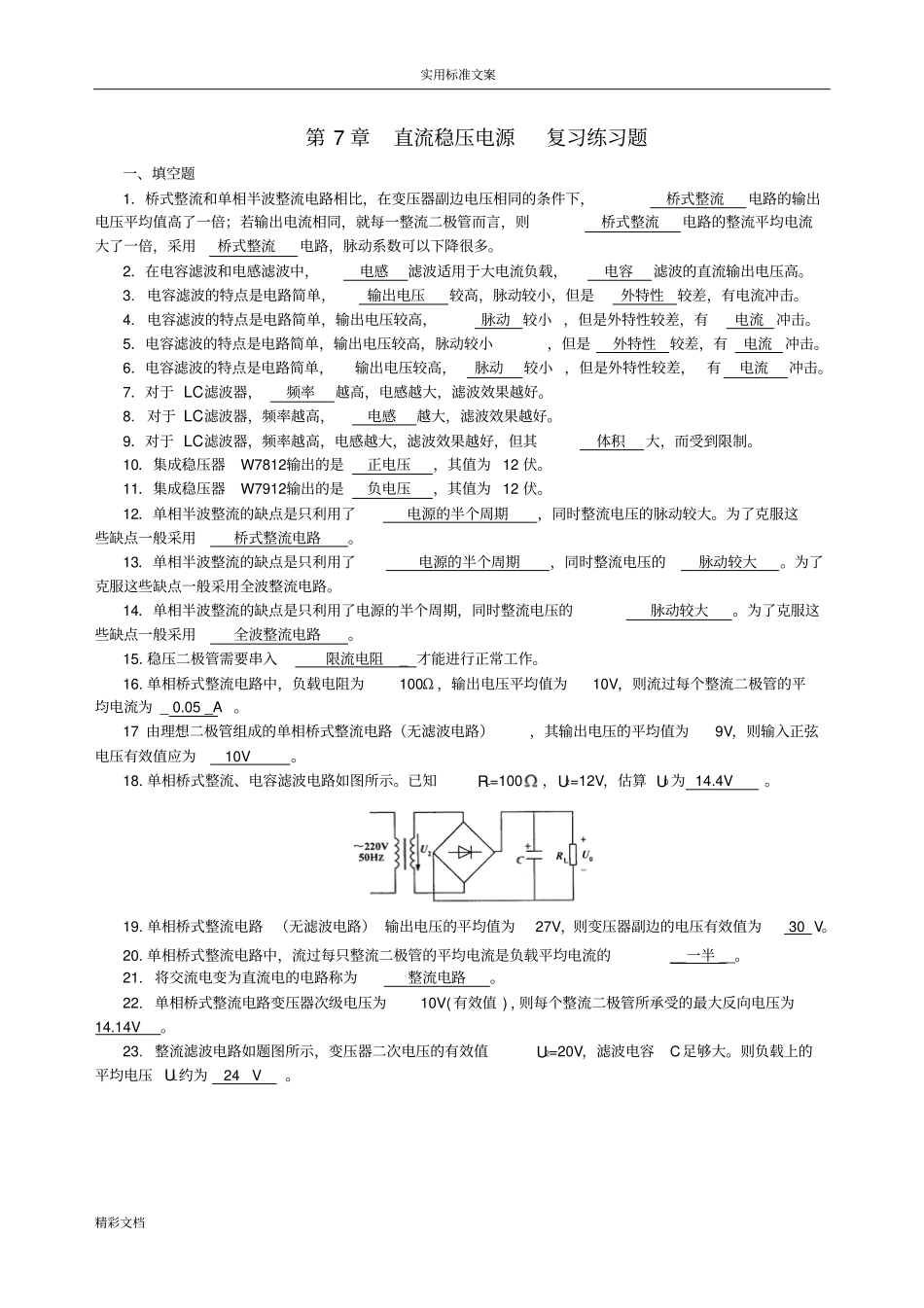

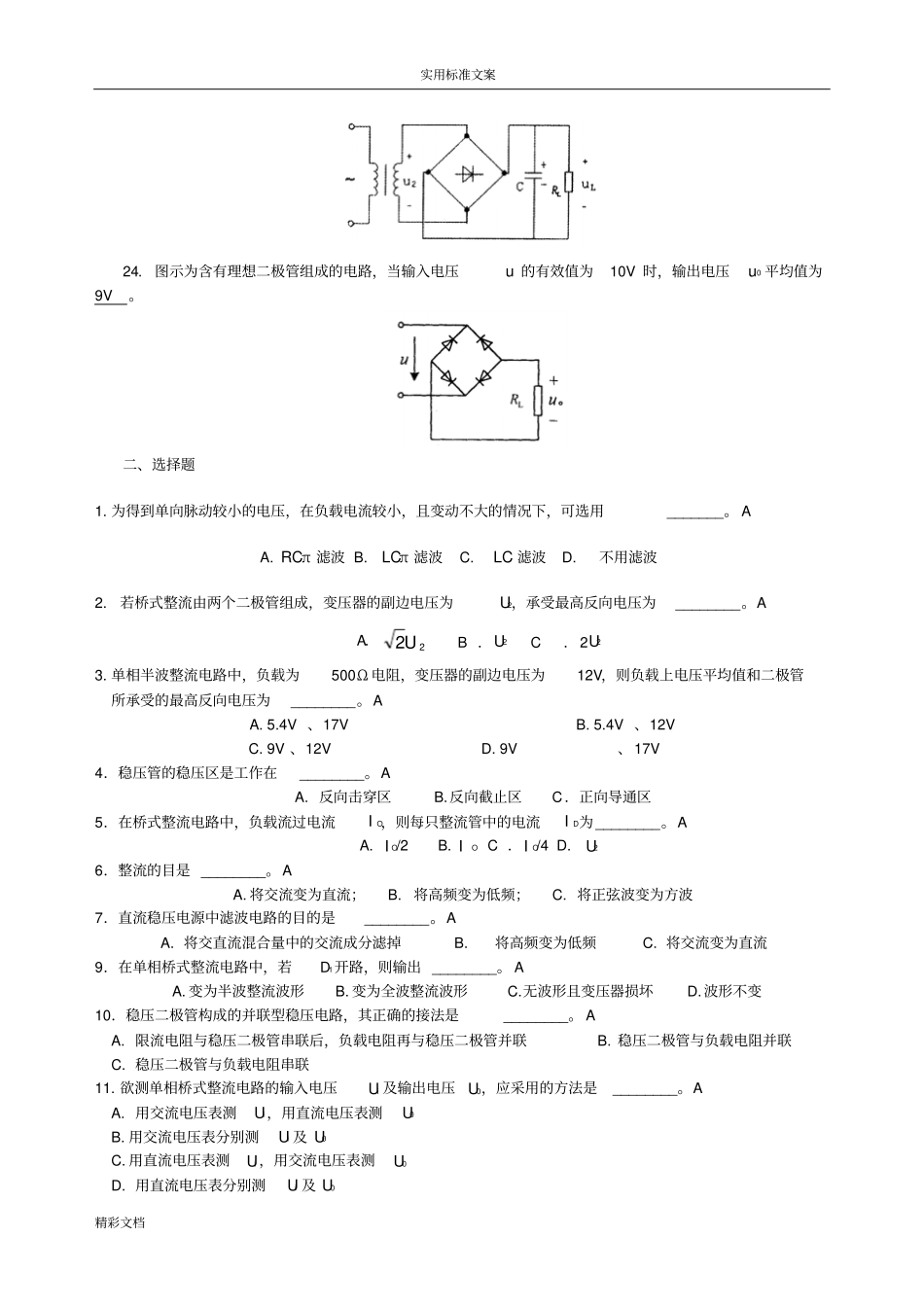

实用标准文案精彩文档第7章直流稳压电源复习练习题一、填空题1．桥式整流和单相半波整流电路相比，在变压器副边电压相同的条件下，桥式整流电路的输出电压平均值高了一倍；若输出电流相同，就每一整流二极管而言，则桥式整流电路的整流平均电流大了一倍，采用桥式整流电路，脉动系数可以下降很多。2．在电容滤波和电感滤波中，电感滤波适用于大电流负载，电容滤波的直流输出电压高。3.电容滤波的特点是电路简单，输出电压较高，脉动较小，但是外特性较差，有电流冲击。4.电容滤波的特点是电路简单，输出电压较高，脉动较小，但是外特性较差，有电流冲击。5．电容滤波的特点是电路简单，输出电压较高，脉动较小，但是外特性较差，有电流冲击。6．电容滤波的特点是电路简单，输出电压较高，脉动较小，但是外特性较差，有电流冲击。7．对于LC滤波器，频率越高，电感越大，滤波效果越好。8.对于LC滤波器，频率越高，电感越大，滤波效果越好。9．对于LC滤波器，频率越高，电感越大，滤波效果越好，但其体积大，而受到限制。10．集成稳压器W7812输出的是正电压，其值为12伏。11．集成稳压器W7912输出的是负电压，其值为12伏。12．单相半波整流的缺点是只利用了电源的半个周期，同时整流电压的脉动较大。为了克服这些缺点一般采用桥式整流电路。13．单相半波整流的缺点是只利用了电源的半个周期，同时整流电压的脉动较大。为了克服这些缺点一般采用全波整流电路。14．单相半波整流的缺点是只利用了电源的半个周期，同时整流电压的脉动较大。为了克服这些缺点一般采用全波整流电路。15.稳压二极管需要串入限流电阻_才能进行正常工作。16.单相桥式整流电路中，负载电阻为100Ω，输出电压平均值为10V，则流过每个整流二极管的平均电流为_0.05_A。17由理想二极管组成的单相桥式整流电路（无滤波电路），其输出电压的平均值为9V，则输入正弦电压有效值应为10V。18.单相桥式整流、电容滤波电路如图所示。已知RL=100，U2=12V，估算U0为14.4V。19.单相桥式整流电路（无滤波电路）输出电压的平均值为27V，则变压器副边的电压有效值为30V。20.单相桥式整流电路中，流过每只整流二极管的平均电流是负载平均电流的__一半__。21.将交流电变为直流电的电路称为整流电路。22.单相桥式整流电路变压器次级电压为10V(有效值)，则每个整流二极管所承受的最大反向电压为14.14V。23.整流滤波电路如题图所示，变压器二次电压的有效值U2=20V，滤波电容C足够大。则负载上的平均电压UL约为24V。实用标准文案精彩文档24.图示为含有理想二极管组成的电路，当输入电压u的有效值为10V时，输出电压u0平均值为9V。二、选择题1.为得到单向脉动较小的电压，在负载电流较小，且变动不大的情况下，可选用_______。AA.RCπ滤波B.LCπ滤波C.LC滤波D.不用滤波2.若桥式整流由两个二极管组成，变压器的副边电压为U2，承受最高反向电压为________。AA．22UB．U2C．2U23.单相半波整流电路中，负载为500Ω电阻，变压器的副边电压为12V，则负载上电压平均值和二极管所承受的最高反向电压为________。AA.5.4V、17VB.5.4V、12VC.9V、12VD.9V、17V4．稳压管的稳压区是工作在________。AA.反向击穿区B.反向截止区C．正向导通区5．在桥式整流电路中，负载流过电流IO，则每只整流管中的电流ID为________。AA.IO/2B.IOC．IO/4D.U26．整流的目是________。AA.将交流变为直流；B.将高频变为低频；C.将正弦波变为方波7．直流稳压电源中滤波电路的目的是________。AA.将交直流混合量中的交流成分滤掉B.将高频变为低频C.将交流变为直流9．在单相桥式整流电路中，若D1开路，则输出________。AA.变为半波整流波形B.变为全波整流波形C.无波形且变压器损坏D.波形不变10．稳压二极管构成的并联型稳压电路，其正确的接法是________。AA.限流电阻与稳压二极管串联后，负载电阻再与稳压二极管并联B.稳压二极管与负载电阻并联C.稳压二极管与负载电阻串联11.欲测单相桥式整流电路的输入电压Ui及输出电压U0，应采用的方法是________。AA.用交流电压表测Ui，用直流电压表测U0B.用交流电压表分别测Ui及U0C.用直流电压表测Ui，用交流电压表测U0D.用直流电压表分别...
