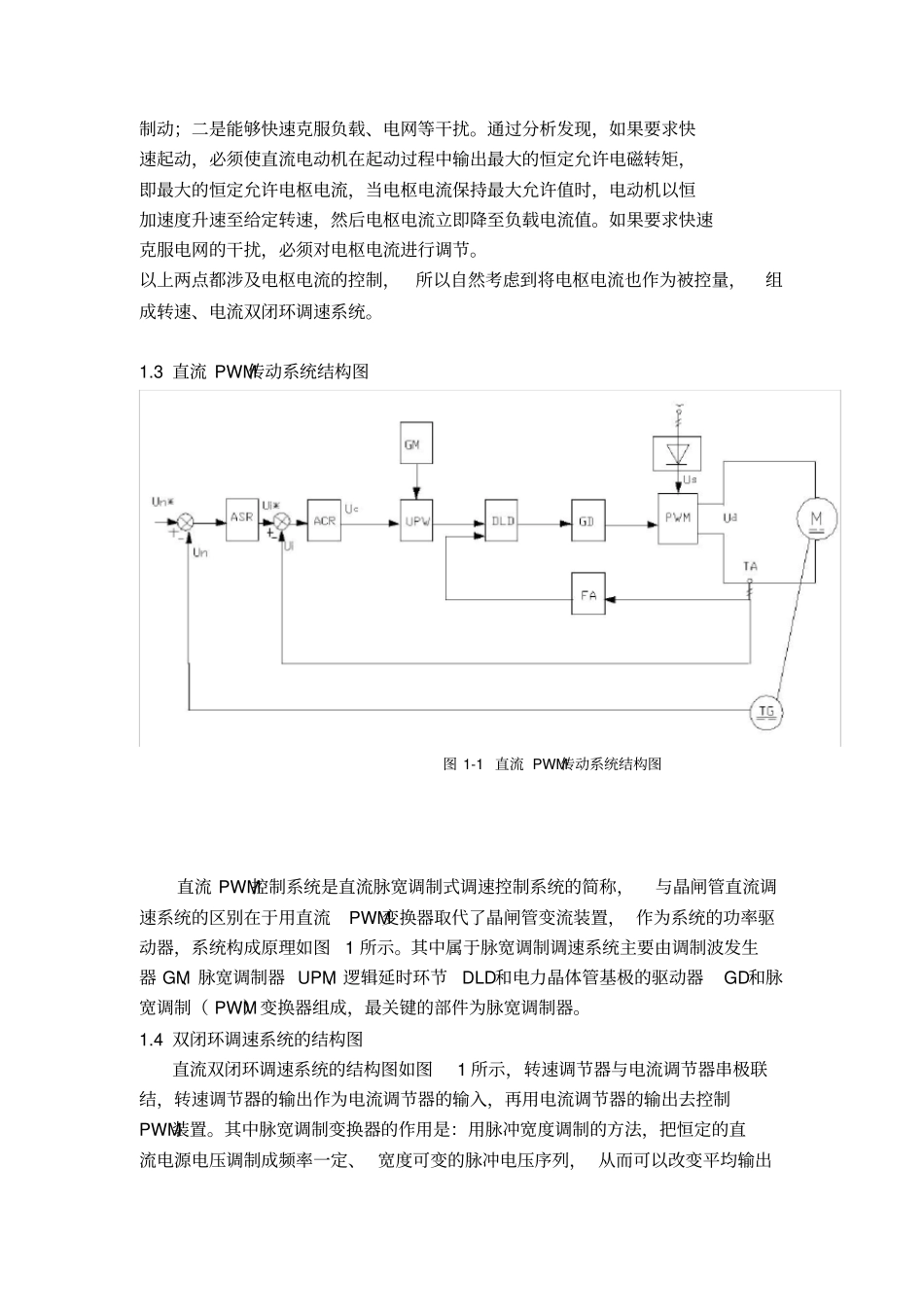

双闭环可逆直流脉宽PWM调速系统设计1.任务分析1.1选择PWM控制系统的理由脉宽调制器UPW采用美国硅通用公司（SiliconGeneral）的第二代产品SG3525，这是一种性能优良，功能全、通用性强的单片集成PWM控制器。由于它简单、可靠及使用方便灵活，大大简化了脉宽调制器的设计及调试，故获得广泛使用。PWM系统在很多方面具有较大的优越性：1）PWM调速系统主电路线路简单，需用的功率器件少。2）开关频率高，电流容易连续，谐波少，电机损耗及发热都较小。3）低速性能好，稳速精度高，调速范围广，可达到1：10000左右。4）如果可以与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强。5）功率开关器件工作在开关状态，导通损耗小，当开关频率适当时，开关损耗也不大，因而装置效率较高。6）直流电源采用不可控整流时，电网功率因数比相控整流器高。变频调速很快为广大电动机用户所接受，成为了一种最受欢迎的调速方法，在一些中小容量的动态高性能系统中更是已经完全取代了其他调速方式。由此可见，变频调速是非常值得自动化工作者去研究的。在变频调速方式中，PWM调速方式尤为大家所重视，这是我们选取它作为研究对象的重要原因。1.2采用转速电流双闭环的理由同开环控制系统相比，闭环控制具有一系列优点。在反馈控制系统中，不管出于什么原因（外部扰动或系统内部变化），只要被控制量偏离规定值，就会产生相应的控制作用去消除偏差。因此，它具有抑制干扰的能力，对元件特性变化不敏感，并能改善系统的响应特性。由于闭环系统的这些优点因此选用闭环系统。单闭环速度反馈调速系统，采用PI控制器时，可以保证系统稳态速度误差为零。但是如果对系统的动态性能要求较高，如果要求快速起制动，突加负载动态速降小等，单闭环系统就难以满足要求。这主要是因为在单闭环系统中不能完全按照要求来控制动态过程的电流或转矩。另外，单闭环调速系统的动态抗干扰性较差，当电网电压波动时，必须待转速发生变化后，调节作用才能产生，因此动态误差较大。在要求较高的调速系统中，一般有两个基本要求：一是能够快速启动制动；二是能够快速克服负载、电网等干扰。通过分析发现，如果要求快速起动，必须使直流电动机在起动过程中输出最大的恒定允许电磁转矩，即最大的恒定允许电枢电流，当电枢电流保持最大允许值时，电动机以恒加速度升速至给定转速，然后电枢电流立即降至负载电流值。如果要求快速克服电网的干扰，必须对电枢电流进行调节。以上两点都涉及电枢电流的控制，所以自然考虑到将电枢电流也作为被控量，组成转速、电流双闭环调速系统。1.3直流PWM传动系统结构图图1-1直流PWM传动系统结构图直流PWM控制系统是直流脉宽调制式调速控制系统的简称，与晶闸管直流调速系统的区别在于用直流PWM变换器取代了晶闸管变流装置，作为系统的功率驱动器，系统构成原理如图1所示。其中属于脉宽调制调速系统主要由调制波发生器GM、脉宽调制器UPM、逻辑延时环节DLD和电力晶体管基极的驱动器GD和脉宽调制（PWM）变换器组成，最关键的部件为脉宽调制器。1.4双闭环调速系统的结构图直流双闭环调速系统的结构图如图1所示，转速调节器与电流调节器串极联结，转速调节器的输出作为电流调节器的输入，再用电流调节器的输出去控制PWM装置。其中脉宽调制变换器的作用是：用脉冲宽度调制的方法，把恒定的直流电源电压调制成频率一定、宽度可变的脉冲电压序列，从而可以改变平均输出电压的大小，以调节电机转速，达到设计要求。图1-2双闭环调速系统的结构图1.5调速系统起动过程的电流和转速波形如图2所示，这时，启动电流成方波形，而转速是线性增长的。这是在最大电流（转矩）受限的条件下调速系统所能得到的最快的起动过程。(a)带电流截止负反馈的单闭环调速系统起动过程(b)理想快速起动过程图1-3调速系统起动过程的电流和转速波形1.6H桥双极式逆变器的工作原理脉宽调制器的作用是：用脉冲宽度调制的方法，把恒定的直流电源电压调制成频率一定宽度可变的脉冲电压序列，从而平均输出电压的大小，以调节电机转速。H形双极式逆变器电路如图3所示。这时电动机M两端电压ABU的极性随开关器件驱动电压的极性变...
