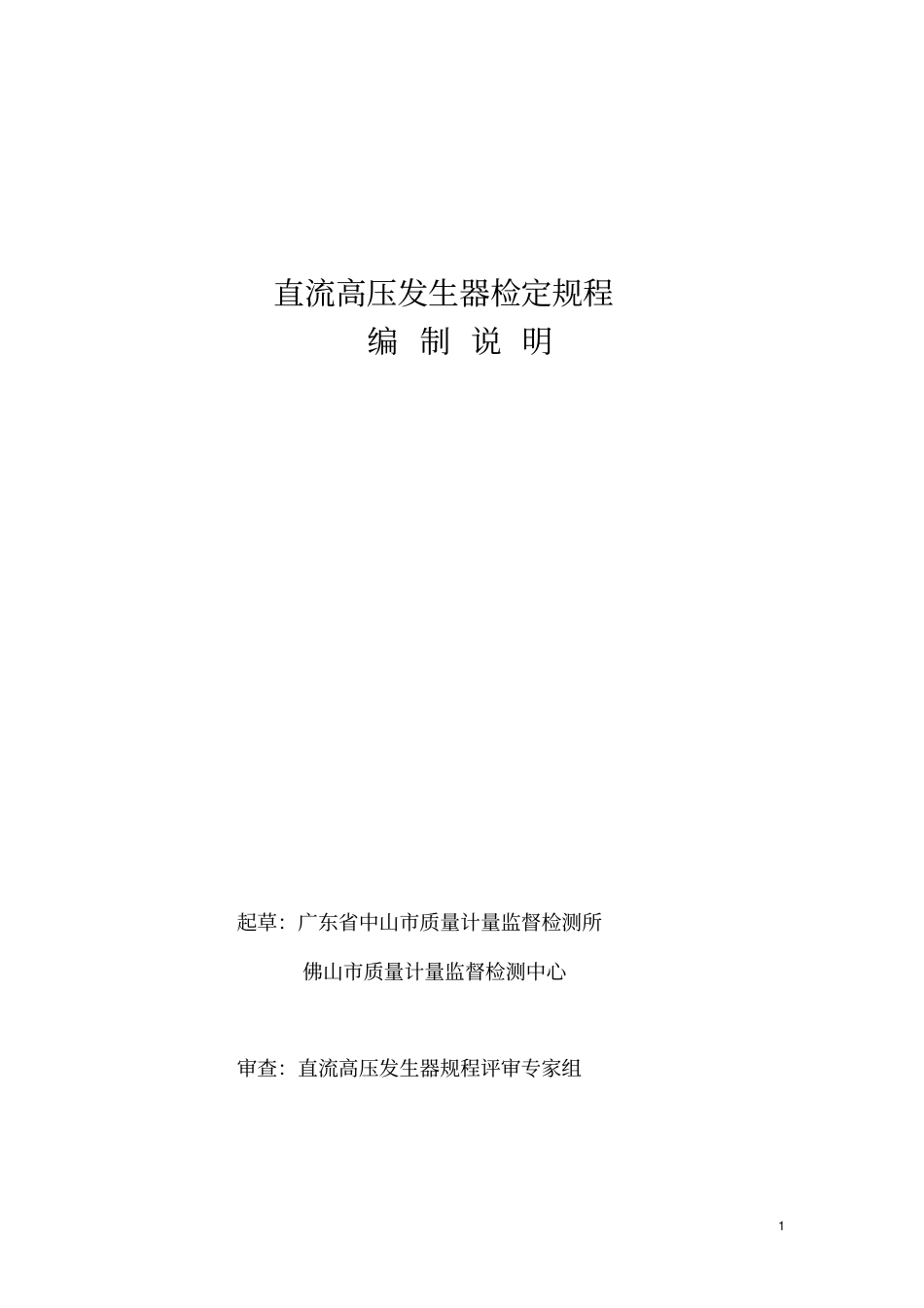

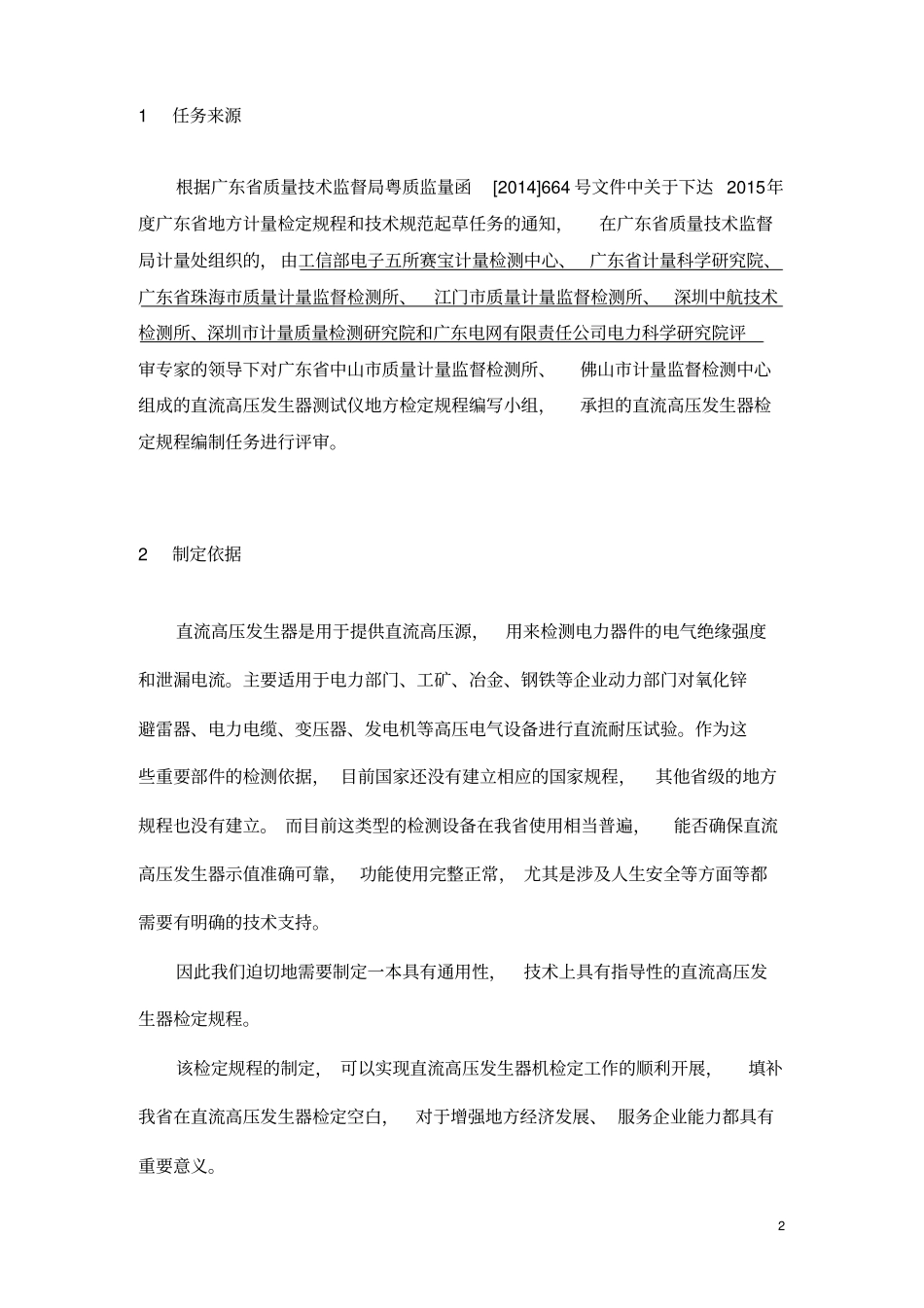

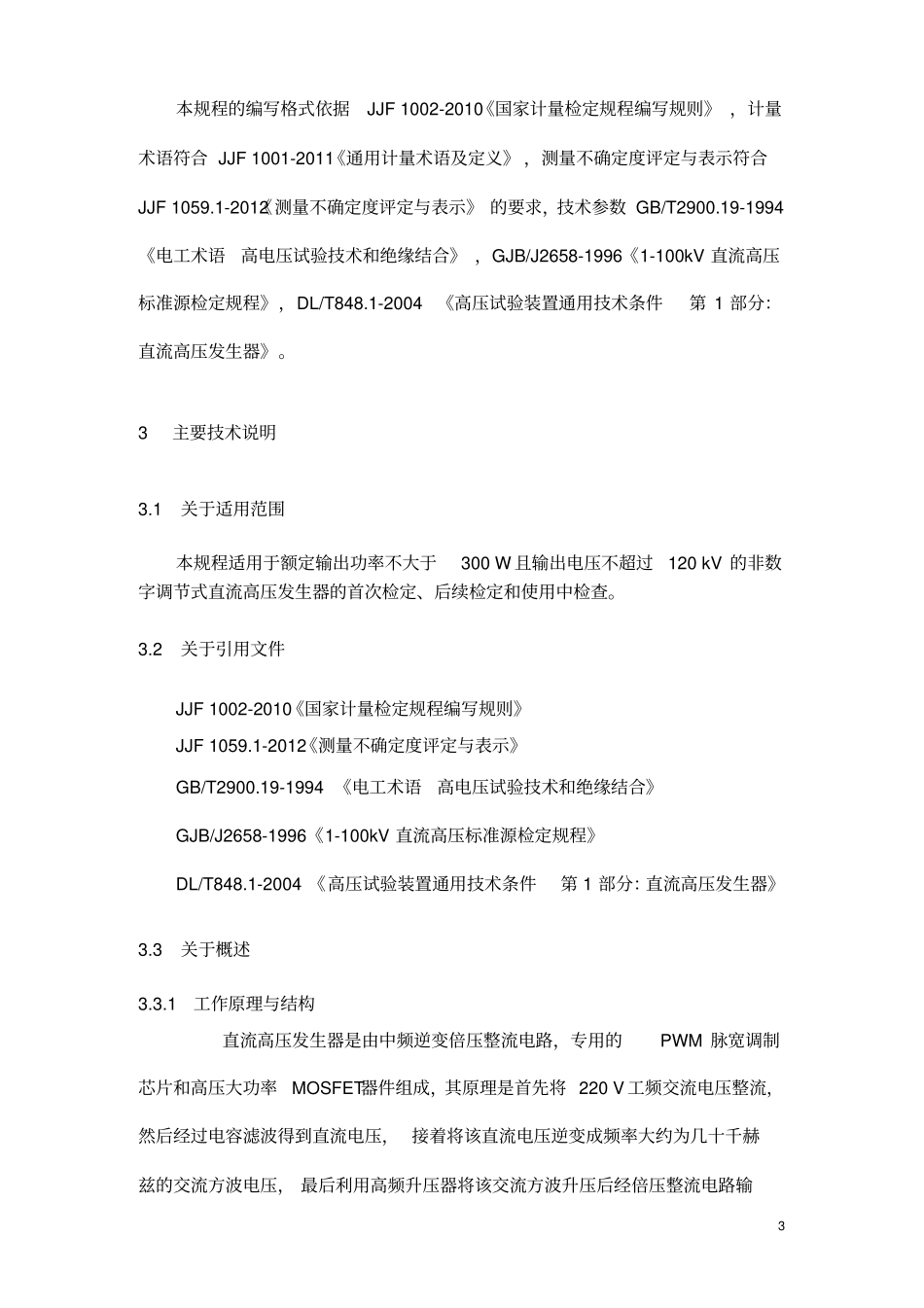

1直流高压发生器检定规程编制说明起草：广东省中山市质量计量监督检测所佛山市质量计量监督检测中心审查：直流高压发生器规程评审专家组21任务来源根据广东省质量技术监督局粤质监量函[2014]664号文件中关于下达2015年度广东省地方计量检定规程和技术规范起草任务的通知，在广东省质量技术监督局计量处组织的，由工信部电子五所赛宝计量检测中心、广东省计量科学研究院、广东省珠海市质量计量监督检测所、江门市质量计量监督检测所、深圳中航技术检测所、深圳市计量质量检测研究院和广东电网有限责任公司电力科学研究院评审专家的领导下对广东省中山市质量计量监督检测所、佛山市计量监督检测中心组成的直流高压发生器测试仪地方检定规程编写小组，承担的直流高压发生器检定规程编制任务进行评审。2制定依据直流高压发生器是用于提供直流高压源，用来检测电力器件的电气绝缘强度和泄漏电流。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。作为这些重要部件的检测依据，目前国家还没有建立相应的国家规程，其他省级的地方规程也没有建立。而目前这类型的检测设备在我省使用相当普遍，能否确保直流高压发生器示值准确可靠，功能使用完整正常，尤其是涉及人生安全等方面等都需要有明确的技术支持。因此我们迫切地需要制定一本具有通用性，技术上具有指导性的直流高压发生器检定规程。该检定规程的制定，可以实现直流高压发生器机检定工作的顺利开展，填补我省在直流高压发生器检定空白，对于增强地方经济发展、服务企业能力都具有重要意义。3本规程的编写格式依据JJF1002-2010《国家计量检定规程编写规则》，计量术语符合JJF1001-2011《通用计量术语及定义》，测量不确定度评定与表示符合JJF1059.1-2012《测量不确定度评定与表示》的要求，技术参数GB/T2900.19-1994《电工术语高电压试验技术和绝缘结合》，GJB/J2658-1996《1-100kV直流高压标准源检定规程》，DL/T848.1-2004《高压试验装置通用技术条件第1部分：直流高压发生器》。3主要技术说明3.1关于适用范围本规程适用于额定输出功率不大于300W且输出电压不超过120kV的非数字调节式直流高压发生器的首次检定、后续检定和使用中检查。3.2关于引用文件JJF1002-2010《国家计量检定规程编写规则》JJF1059.1-2012《测量不确定度评定与表示》GB/T2900.19-1994《电工术语高电压试验技术和绝缘结合》GJB/J2658-1996《1-100kV直流高压标准源检定规程》DL/T848.1-2004《高压试验装置通用技术条件第1部分：直流高压发生器》3.3关于概述3.3.1工作原理与结构直流高压发生器是由中频逆变倍压整流电路，专用的PWM脉宽调制芯片和高压大功率MOSFET器件组成，其原理是首先将220V工频交流电压整流，然后经过电容滤波得到直流电压，接着将该直流电压逆变成频率大约为几十千赫兹的交流方波电压，最后利用高频升压器将该交流方波升压后经倍压整流电路输4出直流高压。本规程所指的直流高压发生器主要适用于电力、工矿、冶金、钢铁等企业对氧化锌避雷器、电力电缆、变压器、发电机、高压开关等高压电气设备进行直流耐压试验。3.3.2用途直流高压发生器是用于提供直流高压源，用来检测电力器件的电气绝缘强度和泄漏电流的一种高压设备。主要适用于电力检修部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机、高压开关等高压电气设备进行直流耐压试验。3.4关于计量性能要求参照DL/T848.1-2004、GJB/J2658-1996要求，规定直流高压发生器输出电压，输出电流、计时示值误差等技术指标。3.4.1示值误差3.4.1.1输出电压直流高压发生器输出电压示值误差用相对误差表示，按式（1）进行计算。NNUUUxU（1）式中：δU——直流高压发生器输出电压示值的相对误差；Ux——直流高压发生器输出电压示值,kV；UN——标准直流高压表的电压参考值,kV。3.4.1.2输出电流直流高压发生器输出电流示值误差用相对误差表示，按式（2）进行计算。NNIIIxI（2）式中：δI——直流高压发生器输出电流示值的相对误差；Ix——直流高压发生器输出电流示值,μΑ或mA；5IN——标准直...
