直线度-形位公差之一VIP免费

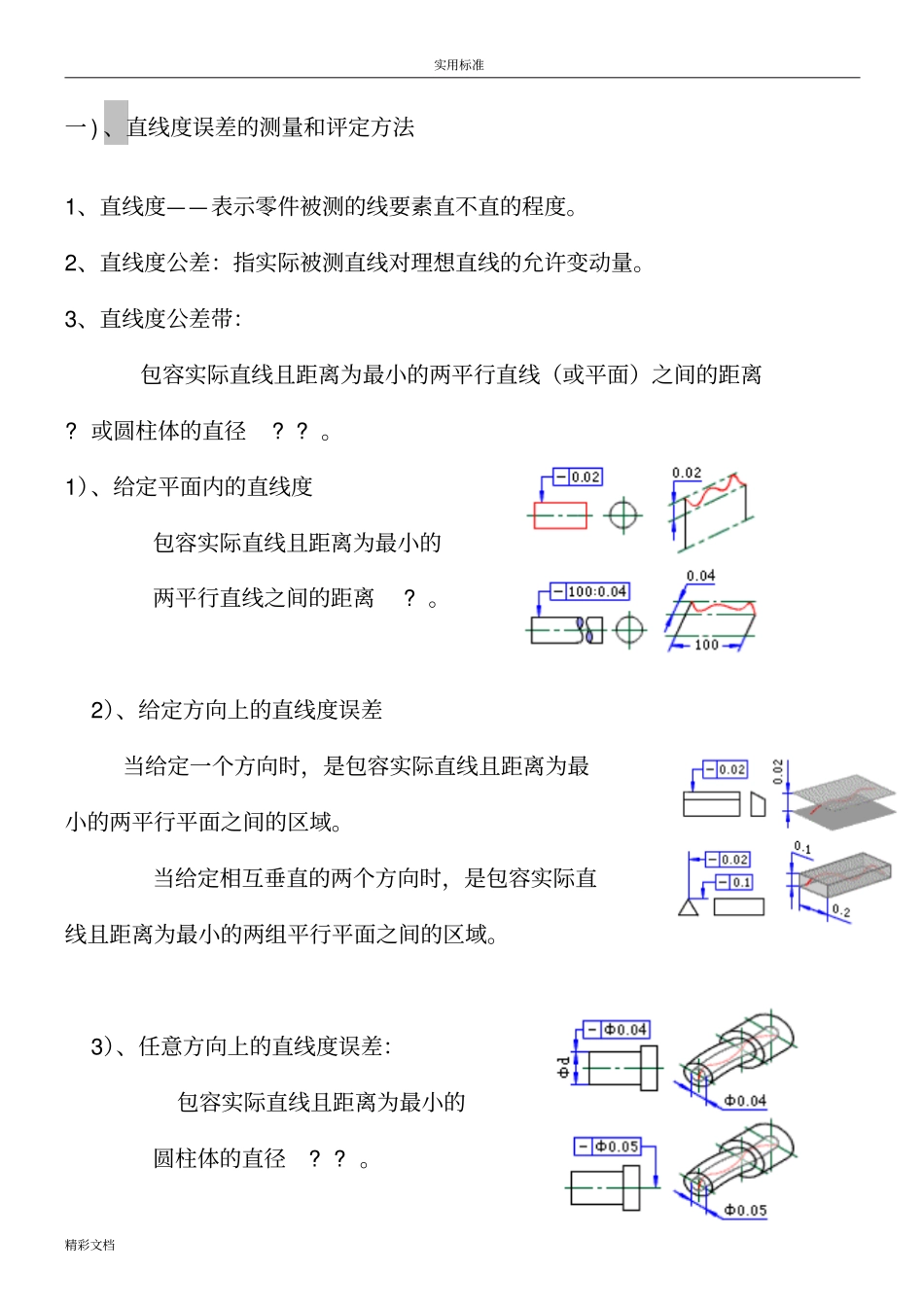

直线度-形位公差之一_第1页
1/11

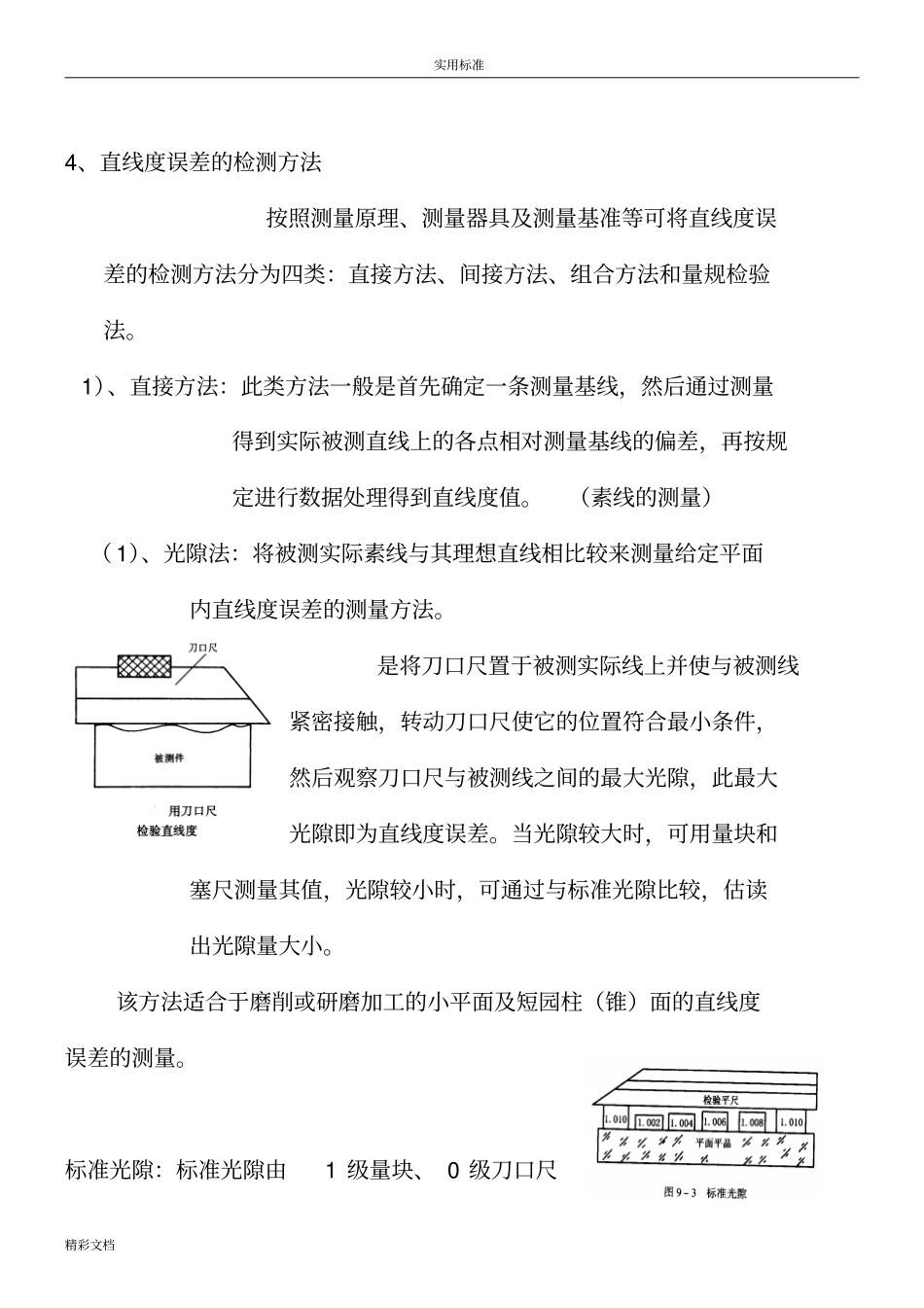

直线度-形位公差之一_第2页
2/11

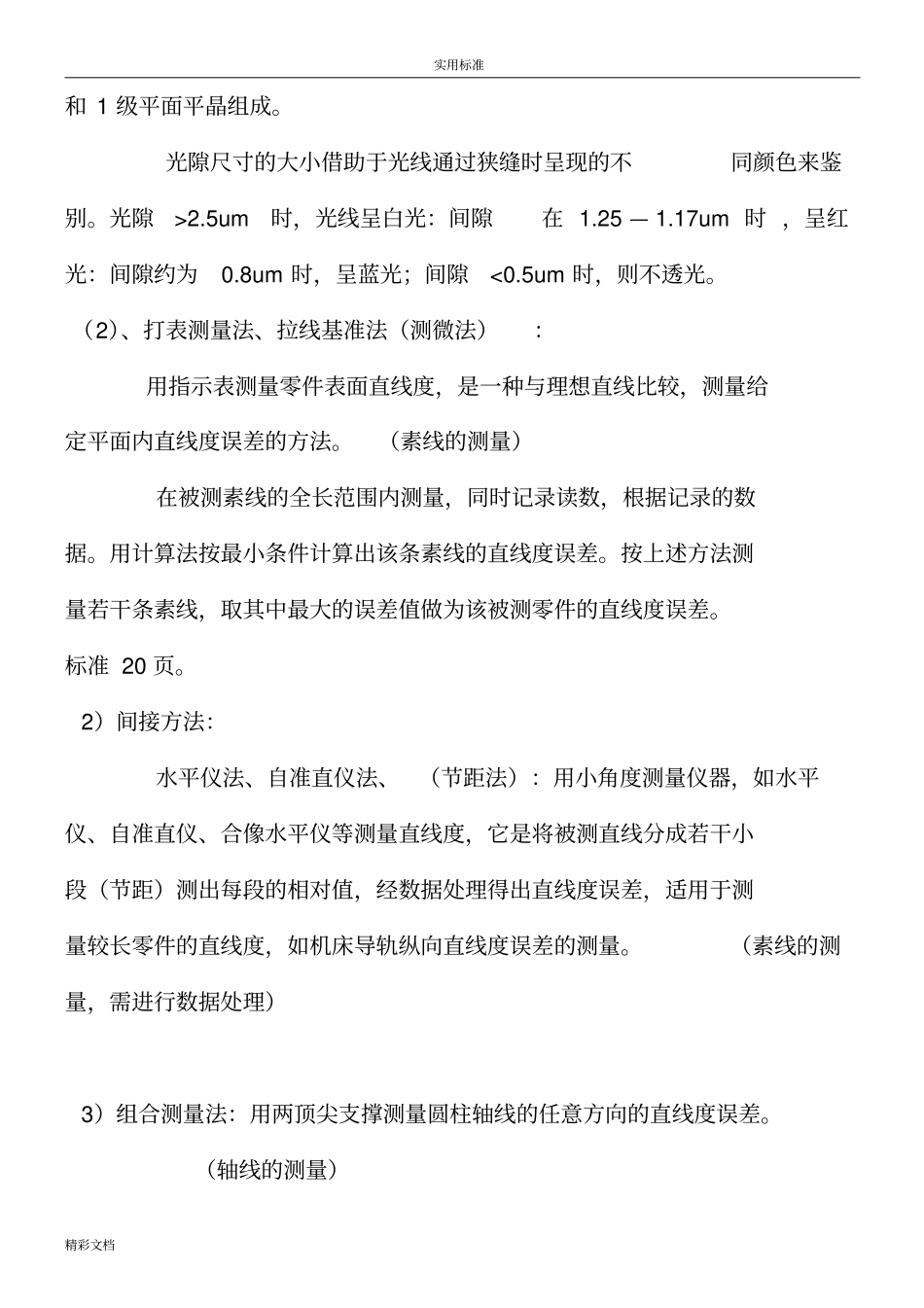

直线度-形位公差之一_第3页
3/11
实用标准精彩文档一)、直线度误差的测量和评定方法1、直线度——表示零件被测的线要素直不直的程度。2、直线度公差:指实际被测直线对理想直线的允许变动量。3、直线度公差带:包容实际直线且距离为最小的两平行直线(或平面)之间的距离?或圆柱体的直径??。1)、给定平面内的直线度包容实际直线且距离为最小的两平行直线之间的距离?。2)、给定方向上的直线度误差当给定一个方向时,是包容实际直线且距离为最小的两平行平面之间的区域。当给定相互垂直的两个方向时,是包容实际直线且距离为最小的两组平行平面之间的区域。3)、任意方向上的直线度误差:包容实际直线且距离为最小的圆柱体的直径??。实用标准精彩文档4、直线度误差的检测方法按照测量原理、测量器具及测量基准等可将直线度误差的检测方法分为四类:直接方法、间接方法、组合方法和量规检验法。1)、直接方法:此类方法一般是首先确定一条测量基线,然后通过测量得到实际被测直线上的各点相对测量基线的偏差,再按规定进行数据处理得到直线度值。(素线的测量)(1)、光隙法:将被测实际素线与其理想直线相比较来测量给定平面内直线度误差的测量方法。是将刀口尺置于被测实际线上并使与被测线紧密接触,转动刀口尺使它的位置符合最小条件,然后观察刀口尺与被测线之间的最大光隙,此最大光隙即为直线度误差。当光隙较大时,可用量块和塞尺测量其值,光隙较小时,可通过与标准光隙比较,估读出光隙量大小。该方法适合于磨削或研磨加工的小平面及短园柱(锥)面的直线度误差的测量。标准光隙:标准光隙由1级量块、0级刀口尺实用标准精彩文档和1级平面平晶组成。光隙尺寸的大小借助于光线通过狭缝时呈现的不同颜色来鉴别。光隙>2.5um时,光线呈白光:间隙在1.25—1.17um时,呈红光:间隙约为0.8um时,呈蓝光;间隙<0.5um时,则不透光。(2)、打表测量法、拉线基准法(测微法):用指示表测量零件表面直线度,是一种与理想直线比较,测量给定平面内直线度误差的方法。(素线的测量)在被测素线的全长范围内测量,同时记录读数,根据记录的数据。用计算法按最小条件计算出该条素线的直线度误差。按上述方法测量若干条素线,取其中最大的误差值做为该被测零件的直线度误差。标准20页。2)间接方法:水平仪法、自准直仪法、(节距法):用小角度测量仪器,如水平仪、自准直仪、合像水平仪等测量直线度,它是将被测直线分成若干小段(节距)测出每段的相对值,经数据处理得出直线度误差,适用于测量较长零件的直线度,如机床导轨纵向直线度误差的测量。(素线的测量,需进行数据处理)3)组合测量法:用两顶尖支撑测量圆柱轴线的任意方向的直线度误差。(轴线的测量)实用标准精彩文档将被测零件安装在平行于平台的两顶尖之间,沿铅垂轴截面的两条素线测量,同时记录两指示表在各测点读数Ma、Mb,取各对应测量点读数差的一半之中最大差值,即maxmin2f)。4)量规检验法:当按最大实体要求给出轴线的直线度公差时,其最大实体实效边界可用功能量规来控制,检验孔时用综合塞规,检验轴时用综合环规。2、直线度误差的评定方法按国家标准规定,直线度误差的评定方法有:体现“最小条件”的最小包容区域法、最小二乘法和两端点连线法。1)最小包容区域法评定时,A、在给定的平面内,有两条直线包容被测的实际直线,形成三点接触,构成“高——低——高”“低——高——低”的高低相间的形式,则两平行直线间的区域即为最小包容区域。实用标准精彩文档还可以采用两端点连线法评定。B、在给定一个方向,在垂直于给定方向上作两个平行平面,包容实际直线,使两平行平面与实际直线至少有高低相间的三点接触。C、在任意方向,由圆柱面来包容实际直线时成3点、4点或5点接触。3点接触时,3点在同一轴截面,如图1、3两点沿轴线方向的投影重合在一起,即1、3实用标准精彩文档两点在同一条素线上,且2点在1、3两点之间,此时,包容实际线的圆柱面区域为最小区域。5、直线度误差的数据处理图解法、旋转法、列表计算法1)图解法步骤:⑴建立坐标系以横坐标X轴代表各测点的被测长度,纵坐标Y轴代表各测点的累计⑵描点按读数值在坐标系上描点...
