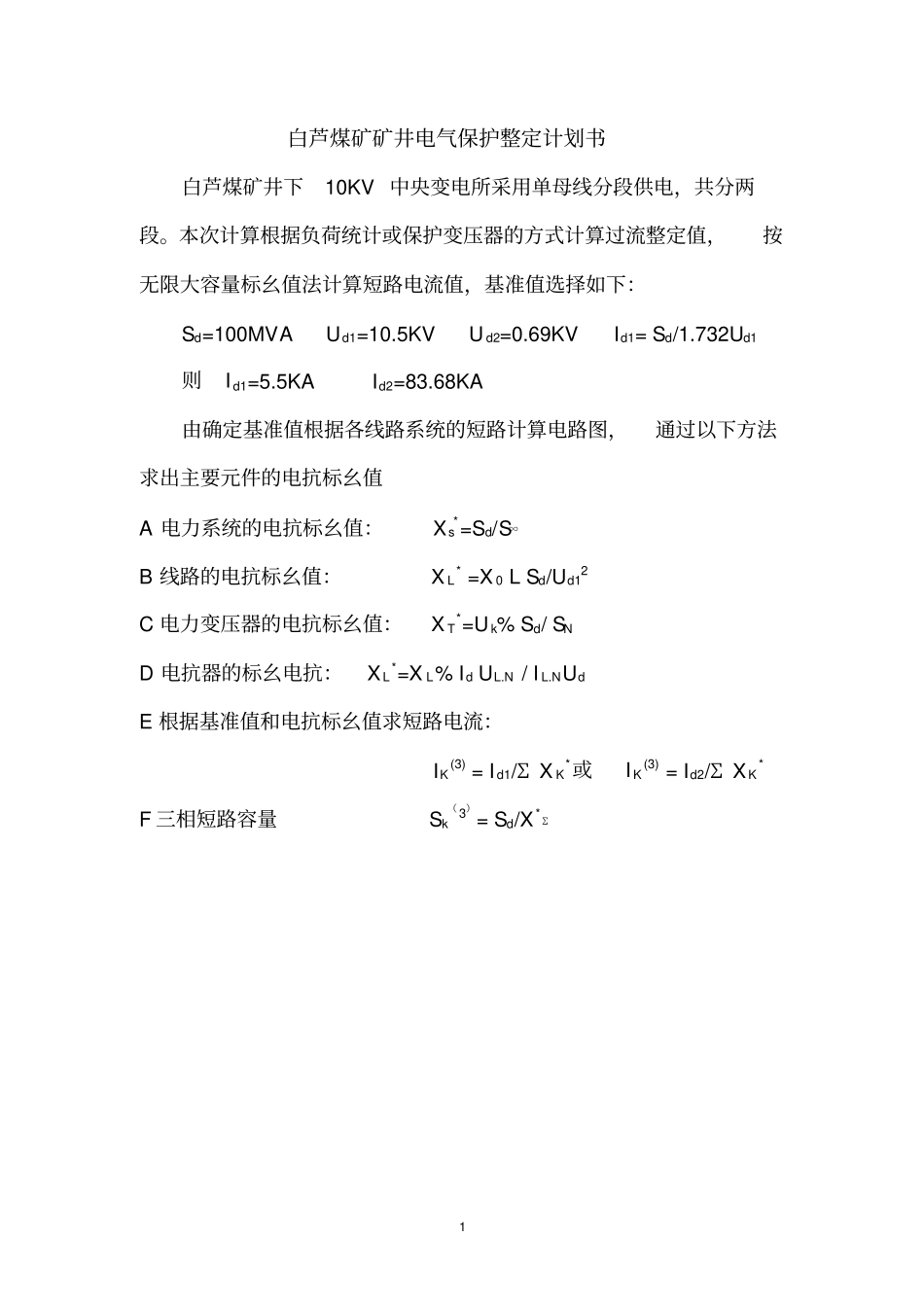

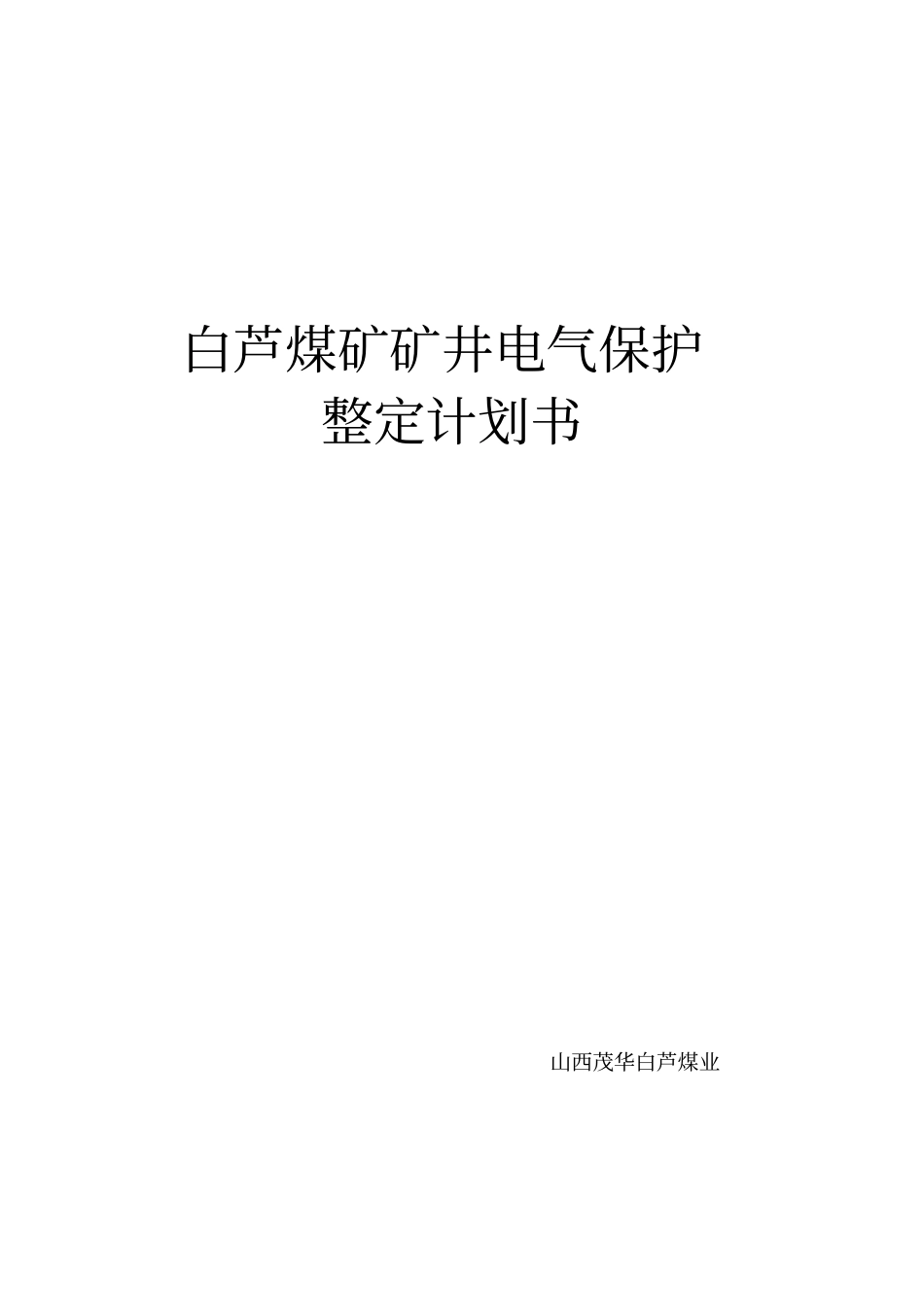

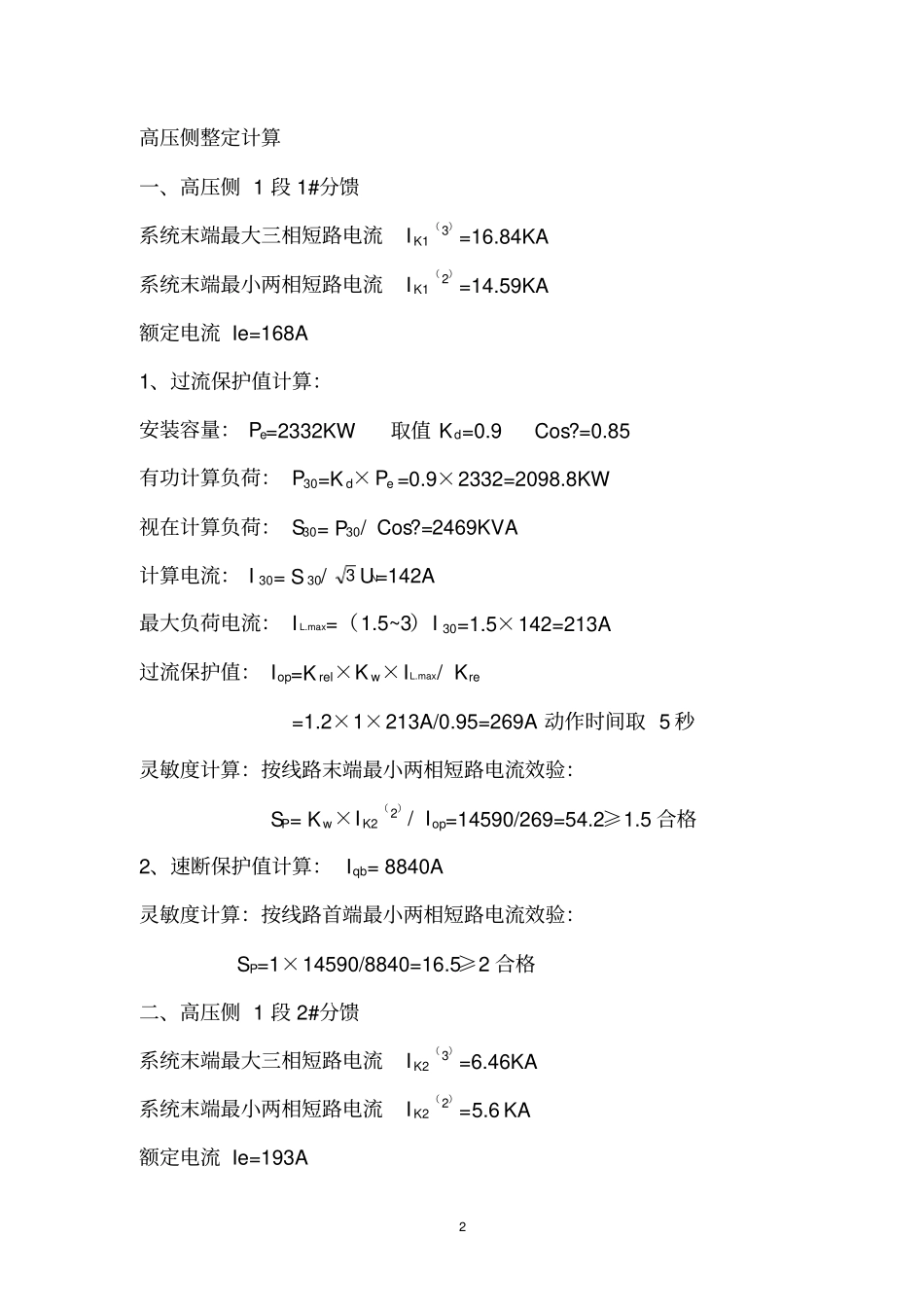

白芦煤矿矿井电气保护整定计划书山西茂华白芦煤业1白芦煤矿矿井电气保护整定计划书白芦煤矿井下10KV中央变电所采用单母线分段供电，共分两段。本次计算根据负荷统计或保护变压器的方式计算过流整定值，按无限大容量标幺值法计算短路电流值，基准值选择如下：Sd=100MVAUd1=10.5KVUd2=0.69KVId1=Sd/1.732Ud1则Id1=5.5KAId2=83.68KA由确定基准值根据各线路系统的短路计算电路图，通过以下方法求出主要元件的电抗标幺值A电力系统的电抗标幺值：Xs*=Sd/S∞B线路的电抗标幺值：XL*=X0LSd/Ud12C电力变压器的电抗标幺值：XT*=Uk%Sd/SND电抗器的标幺电抗：XL*=XL%IdUL.N/IL.NUdE根据基准值和电抗标幺值求短路电流：IK(3)=Id1/ΣXK*或IK(3)=Id2/ΣXK*F三相短路容量Sk（3）=Sd/X*Σ2高压侧整定计算一、高压侧1段1#分馈系统末端最大三相短路电流IK1（3）=16.84KA系统末端最小两相短路电流IK1（2）=14.59KA额定电流Ie=168A1、过流保护值计算：安装容量：Pe=2332KW取值Kd=0.9Cos?=0.85有功计算负荷：P30=Kd×Pe=0.9×2332=2098.8KW视在计算负荷：S30=P30/Cos?=2469KVA计算电流：I30=S30/3UN=142A最大负荷电流：IL.max=（1.5~3）I30=1.5×142=213A过流保护值：Iop=Krel×Kw×IL.max/Kre=1.2×1×213A/0.95=269A动作时间取5秒灵敏度计算：按线路末端最小两相短路电流效验：SP=Kw×IK2（2）/Iop=14590/269=54.2≥1.5合格2、速断保护值计算：Iqb=8840A灵敏度计算：按线路首端最小两相短路电流效验：SP=1×14590/8840=16.5≥2合格二、高压侧1段2#分馈系统末端最大三相短路电流IK2（3）=6.46KA系统末端最小两相短路电流IK2（2）=5.6KA额定电流Ie=193A31、过流保护值计算：安装容量：Pe=950KW取值Kd=0.9Cos?=0.85有功计算负荷：P30=Kd×Pe=0.9×950=855KW视在计算负荷：S30=P30/Cos?=1005KVA计算电流：I30=S30/3UN=58A最大负荷电流：IL.max=（1.5~3）I30=3×58=174A过流保护值：Iop=Krel×Kw×IL.max/Kre=1.2×1×174A/0.95=219.7A动作时间取5秒灵敏度计算：按线路末端最小两相短路电流效验：SP=Kw×IK2（2）/Ki=5600/219.7=25.4≥1.5合格2、速断保护值计算：Iqb=1544A灵敏度计算：按线路首端最小两相短路电流效验：SP=5600/1544=3.62≥2合格三、高压侧1段3#分馈系统末端最大三相短路电流IK3（3）=5.2KA系统末端最小两相短路电流IK3（2）=4.51KA额定电流Ie=234A1、过流保护值计算：安装容量：Pe=905KW取值Kd=0.75Cos?=0.8有功计算负荷：P30=Kd×Pe=0.75×905=678.75KW视在计算负荷：S30=P30/Cos?=848.4KVA计算电流：I30=S30/3UN=48.9A4最大负荷电流：IL.max=（1.5~3）I30=3×48.9=147A过流保护值：Iop=Krel×Kw×IL.max/Kre=1.2×1×147A/0.95=185.6A动作时间取5秒灵敏度计算：按线路末端最小两相短路电流效验：SP=Kw×IK2（2）/Ki=4510/185.6=24.2≥1.5合格2、速断保护值计算：Iqb=1404A灵敏度计算：按线路首端最小两相短路电流效验：SP=4514/1404=3.2≥2合格四、高压侧1段5#分馈系统末端最大三相短路电流IK4（3）=4494A系统末端最小两相短路电流IK4（2）=3892A额定电流Ie=2.98A1、过流保护值计算：安装容量：Pe=44KW取值Kd=0.9Cos?=0.85有功计算负荷：P30=Kd×Pe=0.9×44=39.6KW视在计算负荷：S30=P30/Cos?=46.6KVA计算电流：I30=S30/3UN=2.69A最大负荷电流：IL.max=（1.5~3）I30=1.5×2.69=4.03A过流保护值：Iop=Krel×Kw×IL.max/Kre=1.2×1×4.03A/0.95=5.09A动作时间取5秒灵敏度计算：按线路末端最小两相短路电流效验：SP=Kw×IK2（2）/KiIop=3892/5.09×20=38≥1.5合格52、速断保护值计算：Iqb=21.5A灵敏度计算：按线路首端最小两相短路电流效验：SP=3892/21.5×20=9.05≥2合格五、高压侧2段5#分馈系统末端最大三相短路电流IK5（3）=4494KA系统末端最小两相短路电流IK5（2）=3892A额定电流Ie=4.33A1、过流保护值计算：安装容量：Pe=60KW取值Kd=0.9Cos?=0.85有功计算负荷：P30=Kd×Pe=0.9×60=54KW视在计算负荷：S30=P30/Cos?=63.5KVA计算电流：I30=S30/3UN=3.67A最大负荷电流：IL.max=（1.5~3）I30=1.5×3.67=5.5A过流保护值：Iop=Krel×Kw×IL.max/Kre=1.2×1×5.5A/0.95=6.94A动作时间取5秒灵敏...
