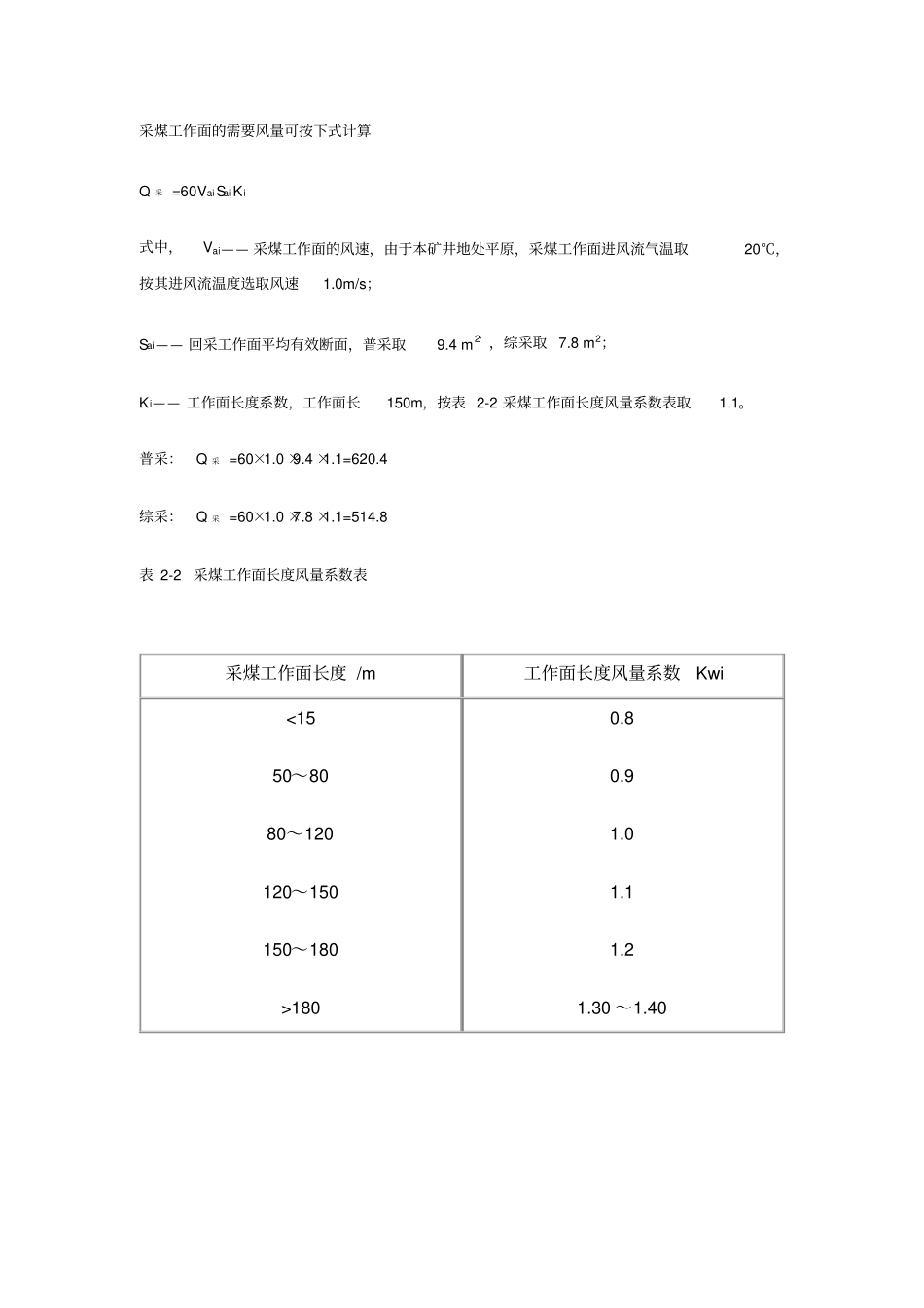

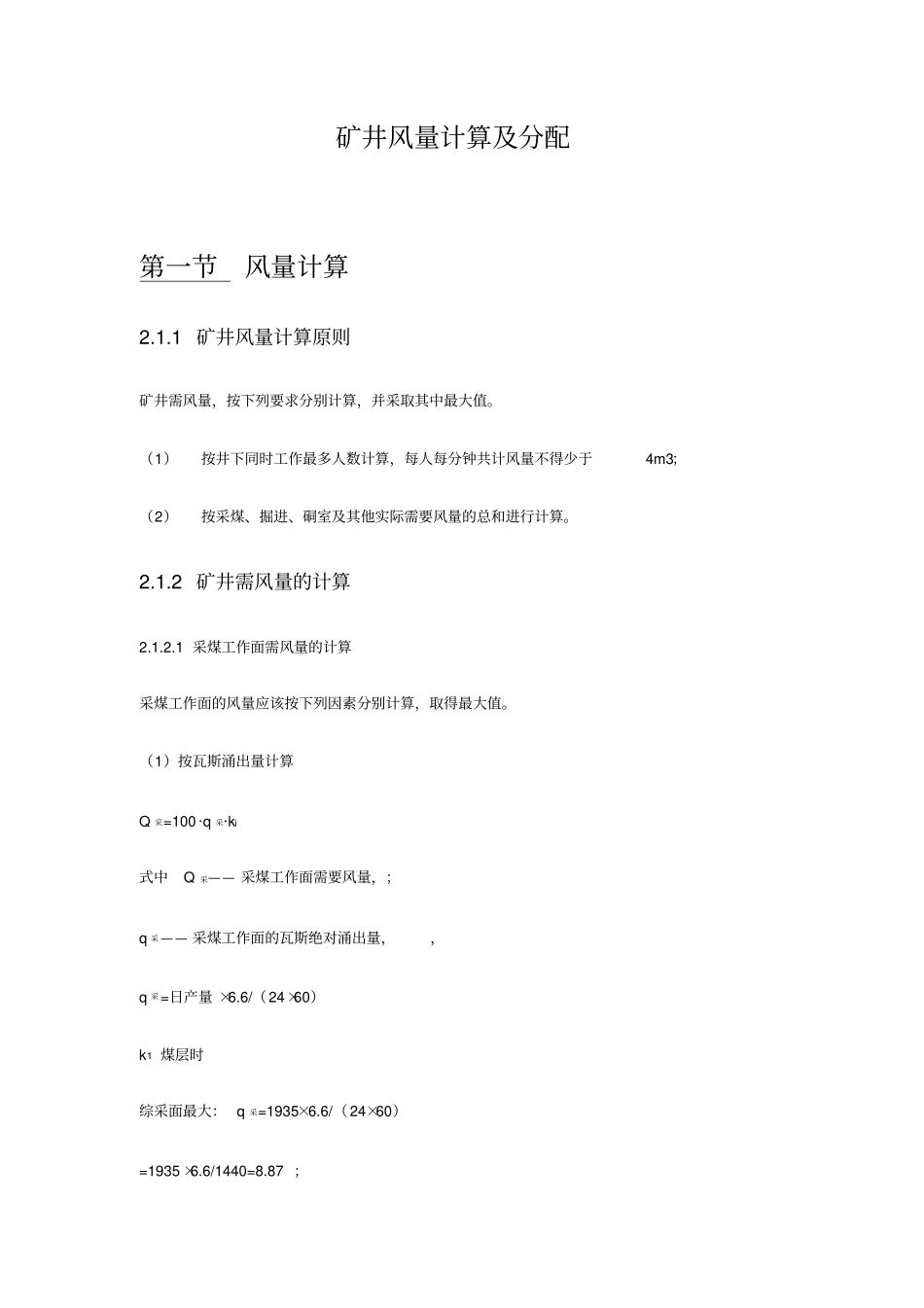

矿井风量计算及分配第一节风量计算2.1.1矿井风量计算原则矿井需风量，按下列要求分别计算，并采取其中最大值。（1）按井下同时工作最多人数计算，每人每分钟共计风量不得少于4m3；（2）按采煤、掘进、硐室及其他实际需要风量的总和进行计算。2.1.2矿井需风量的计算2.1.2.1采煤工作面需风量的计算采煤工作面的风量应该按下列因素分别计算，取得最大值。（1）按瓦斯涌出量计算Q采=100·q采·ki式中Q采——采煤工作面需要风量，；q采——采煤工作面的瓦斯绝对涌出量，，q采=日产量×6.6/（24×60）k1煤层时综采面最大：q采=1935×6.6/（24×60）=1935×6.6/1440=8.87；普采面最大：q采=1290×6.6/（24×60）=1290×6.6/1440=5.91；ki——采煤工作面因瓦斯涌出量不均匀的备用系数，它是该工作瓦斯绝对涌出量的最大值与平均值之比。通常机采工作面取1.2～1.6，取1.2；则：综采：Q采=100×8.87×1.2=1064.4普采：Q采=100×5.91×1.2=709.2（2）按工作面进风流温度计算采煤工作面应有良好的气候条件。其进风流温度可根据风流温度预测方法进行计算。其气温与风速应符合表2-1的要求。表2-1采煤工作面空气温度与风速对应表采煤工作面进风流气温/℃采煤工作面风速/m?s-1<1515～1818～2020～2323～260.3～0.50.5～0.80.8～1.01.0～1.51.5～1.8采煤工作面的需要风量可按下式计算Q采=60VaiSaiKi式中，Vai——采煤工作面的风速，由于本矿井地处平原，采煤工作面进风流气温取20℃，按其进风流温度选取风速1.0m/s；Sai——回采工作面平均有效断面，普采取9.4m2，，综采取7.8m2；Ki——工作面长度系数，工作面长150m，按表2-2采煤工作面长度风量系数表取1.1。普采：Q采=60×1.0×9.4×1.1=620.4综采：Q采=60×1.0×7.8×1.1=514.8表2-2采煤工作面长度风量系数表采煤工作面长度/m工作面长度风量系数Kwi<1550～8080～120120～150150～180>1800.80.91.01.11.21.30～1.40（3）工作人员数量计算：Qw＝4×N式中：4——每人每分钟应供给的最低风量计算单位标准，m3/min。N——工作面同时工作的最多人数，人。综采：Qw＝4×N＝4×40＝160m3/min普采：Qw＝4×N＝4×60＝240m3/min（4）按风速进行验算按最低风速验算各个采煤工作面的最小风量：Qw≥60×0.25×Sw按最高风速验算各个采煤工作面的最大风量：Qw≤60×4×Sw按最低风速验算最小风量：高档普采：60×0.25×9.4＝141m3/min综采：60×0.25×7.8=117m3/min按最高风速验算最大风量：高档普采：60×4×9.4＝2256m3/min综采：60×4×7.8=1872m3/min117m3/min≤Qw≤1872m3/min141m3/min≤Qw≤2256m3/min综上1064.3m3/min≤Qw≤1872m3/min709.5m3/min≤Qw≤2256m3/min根据风速验算各个工作面的风量见表2-3，可知各风量均满足要求。表2-3采煤工作面需风量确定表单位：m3/min按瓦斯计算按进风流计算按最多人数计算最小风速要求最大风速要求综采10685621601171872普采7086772401412256备注：因此综采工作面最大值为1068，普采工作面最大值为708（5）采煤工作面实际需要总风量根据以上几种计算方法，取综采工作面最大值为1068，普采工作面最大值为708。普采备用工作面也按上述要求，并满足瓦斯、二氧化碳、风流温度和风速等规定计算需风量，且不得低于其回采时需风量的50%。因此其通风量取回采时的50%，即为708×50%=354。采煤实际总需风量应按矿井各个回采工作面实际需风量的总和计算，即∑Q=2×1068+2×708+354=39062.1.2.2掘进工作面需风量的计算煤巷、半煤岩和岩巷掘进工作面的风量，应按下列因素分别计算，取其最大值。（1）按瓦斯涌出量计算按瓦斯涌出量计算掘进工作面实际需风量的计算公式为式中：Qhi—第i个掘进工作面实际需风量，m3/min；Qghi—第i个掘进工作面的瓦斯绝对涌出量，日进尺4.8m，断面9.6m2掘进面瓦斯绝对涌出量：Qghi=4.8×9.6×1.28×6.6/（24×60）=58.98×6.6/1440=0.27Kghi—第i个掘进工作面的瓦斯涌出不均匀风量备用系数，一般取1.5-2.0，取1.5。则：Qhi=100×0.27×1.5=40.5m3/min（2）按局部通风机吸风量计算式中：∑Qhhfi—第i个掘进工作面同时运转的局部通风机额定风量的总和，所选掘进通风机为JBT-52(11KW)，此值为200m3/min，参见...
