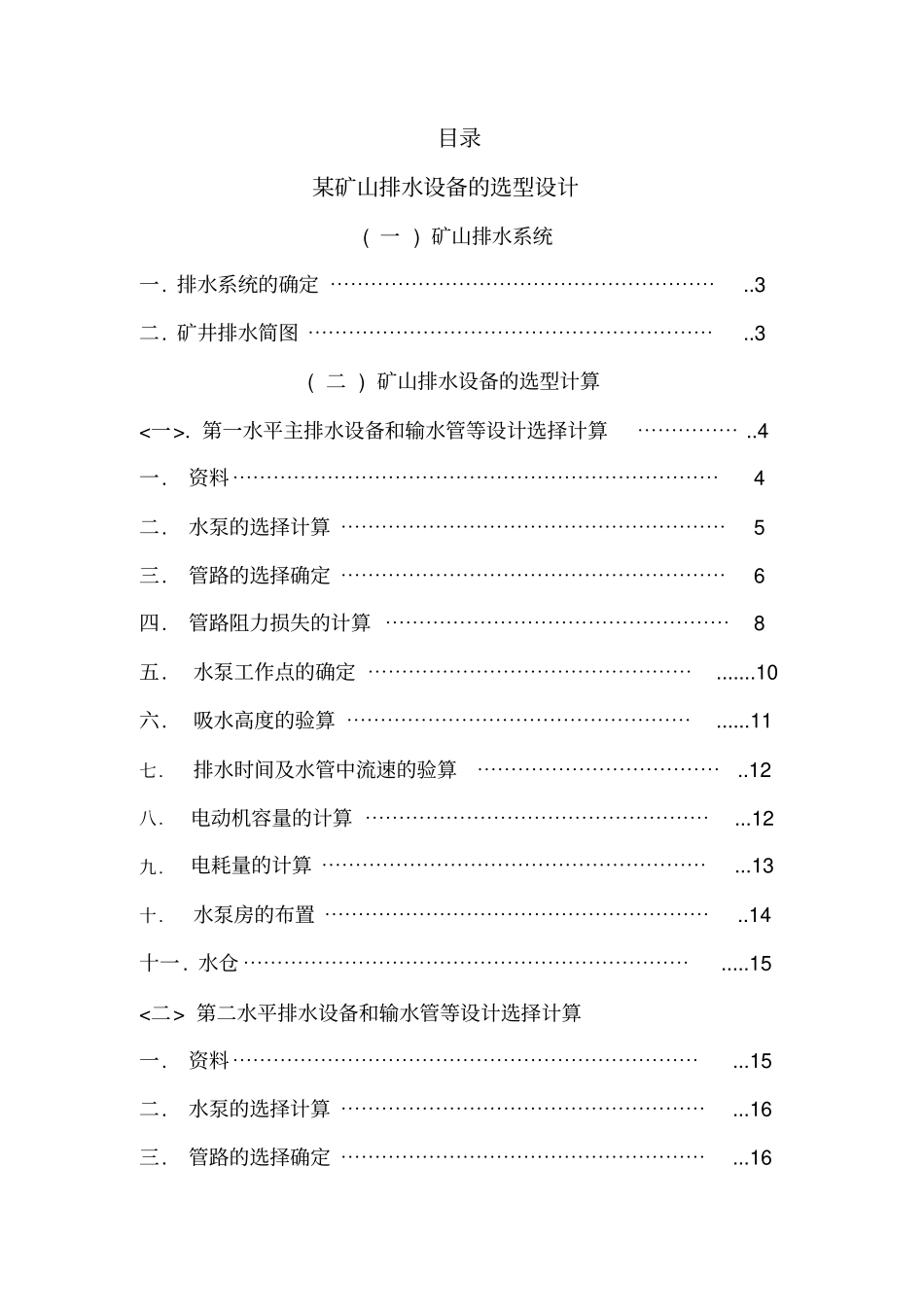

某矿山排水设备的选型设计目录某矿山排水设备的选型设计(一)矿山排水系统一.排水系统的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..3二.矿井排水简图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..3(二)矿山排水设备的选型计算<一>.第一水平主排水设备和输水管等设计选择计算⋯⋯⋯⋯⋯..4一.资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4二.水泵的选择计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5三.管路的选择确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6四.管路阻力损失的计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8五.水泵工作点的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.......10六.吸水高度的验算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯......11七.排水时间及水管中流速的验算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..12八.电动机容量的计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...12九.电耗量的计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...13十.水泵房的布置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..14十一.水仓⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.....15<二>第二水平排水设备和输水管等设计选择计算一.资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...15二.水泵的选择计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...16三.管路的选择确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...16四.管路阻力损失的计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.18五.水泵工作点的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯........20六.吸水高度的验算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯........22七.排水时间及水管中流速的验算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22八.电动机容量的计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..23九.电耗量的计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..23某矿山排水设备的选型设计(一)矿山排水系统一.排水系统的确定:该矿是多水平开采,第一水平标高-50M,第二水平标高为-200M,因此确定该矿为分段排水.在-200M水平设置主排水设备,将该水平涌水沿管道上山排至-50M水平,在-50M水平大巷内设有排水沟,-50M水平的涌水和由-200M水平排至-50M水平的水经排水沟流到井底水泵房附近的内水仓和外水仓.然后由主排水设备沿副井将该矿井的全部涌水排至地面+263.二.矿井排水简图如下:.-200第二水平-50第一水平50度副井井口+26335度**矿井排水系统简图(二)矿山排水设备的选型计算矿山固定排水设备是矿山重要设备,根据该矿具体条件和安全经济可靠的原则,对水泵机组和输水管路选择如下:因为该矿为分段排水,因此必须对第一水平和第二水平排水设备和排水管路分别进行选择计算,先对第一水平进行计算选择.<一>:第一水平主排水设备和输水管等设计选择计算:根据设计规范规定:排水设备的选择,应能使工作水泵总能力在20小时内排出矿井24小时的正常排水量;工作水泵和备用水泵的总能力应能在20小时内排出矿井24小时的最大涌水量;检修水泵台数按工作水泵或备用水泵二者中的最多台数的25%设置,但不少于一台.所有水泵具有同等能力.当工作水泵一台时,对于正常涌水量为50m3/小时或50m3/小时以下时,而且最大涌水量不超过正常涌水量一倍的矿井可选用二台水泵,其中一台工作,一台备用(包括检修).对于正常涌水量大于50m3/小时(包括充填水和其他用水),而且最大涌水量与正常涌水量相差不多时,应选用三台水泵,其中一台工作,一台备用,一台检修.该矿第一水平正常涌水量为50m3/小时,而且最大涌水量为160m3/小时.每年正常涌水量时间大约7个月(213天),最大涌水量大约5个月(152天),根据以上情况,决定在该水平设置主排水水泵6GD67-6型三台,正常涌水时期,一台工作,最大涌水时二台工作,一台备用(包括检修),一台工作时,一台备用,一台检修.根据<<规范>>规定:主排水管至少设两条,其中一条出现故障时,其余管路应能在20小时内排出矿井24小时的正常涌水量.正常涌水量为50m3/小时及以下,而且最大涌水量为100m3/小时及以下的斜井,可敷设一条管路,其能力应在20小时内排出矿井24小时的最大涌水量.根据该矿实际条件和具体情况,结合以上规定,决定设置二趟管路,矿井正常涌水量时一趟管路排水,矿井最大涌水量时二趟管路排水...
