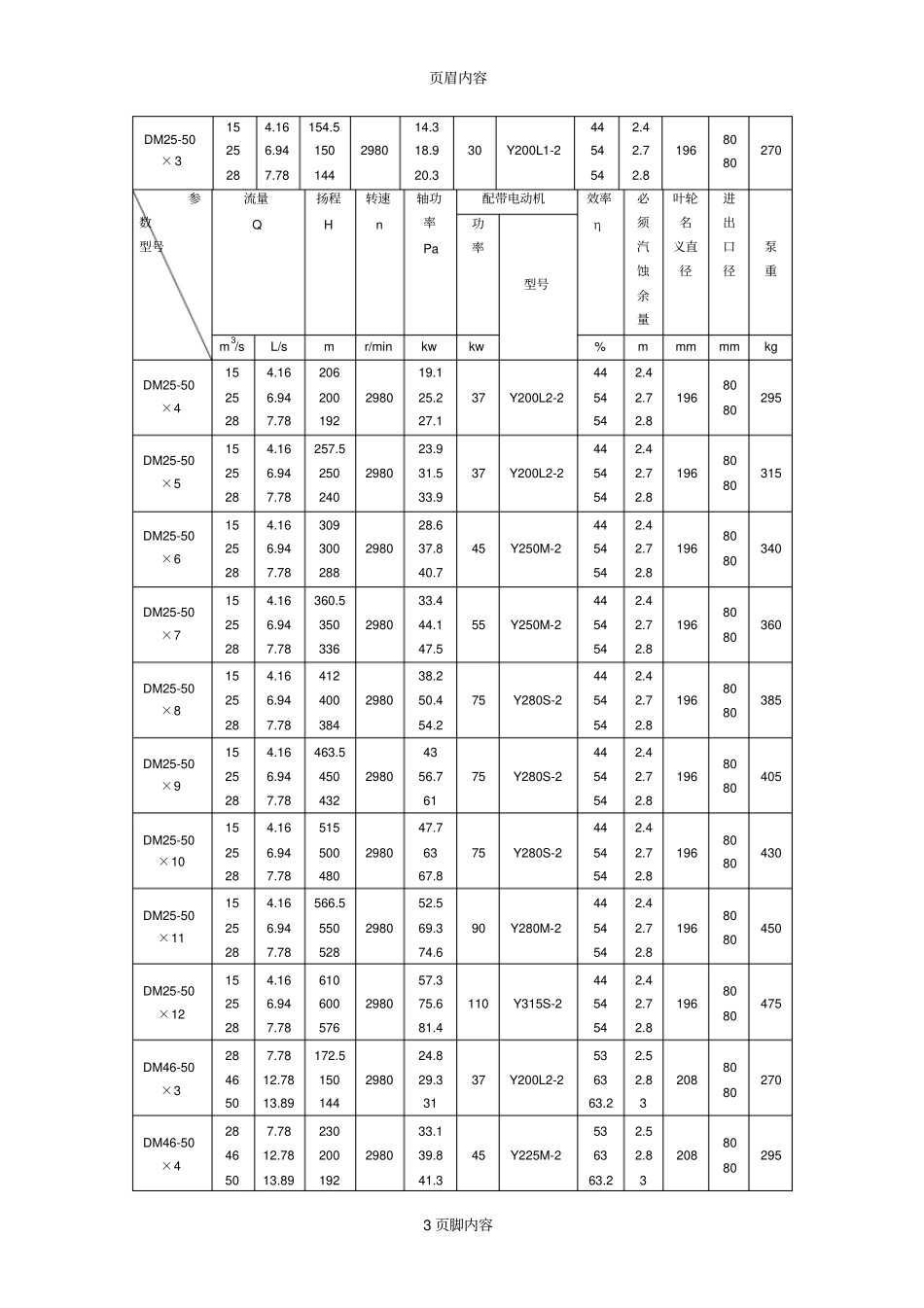

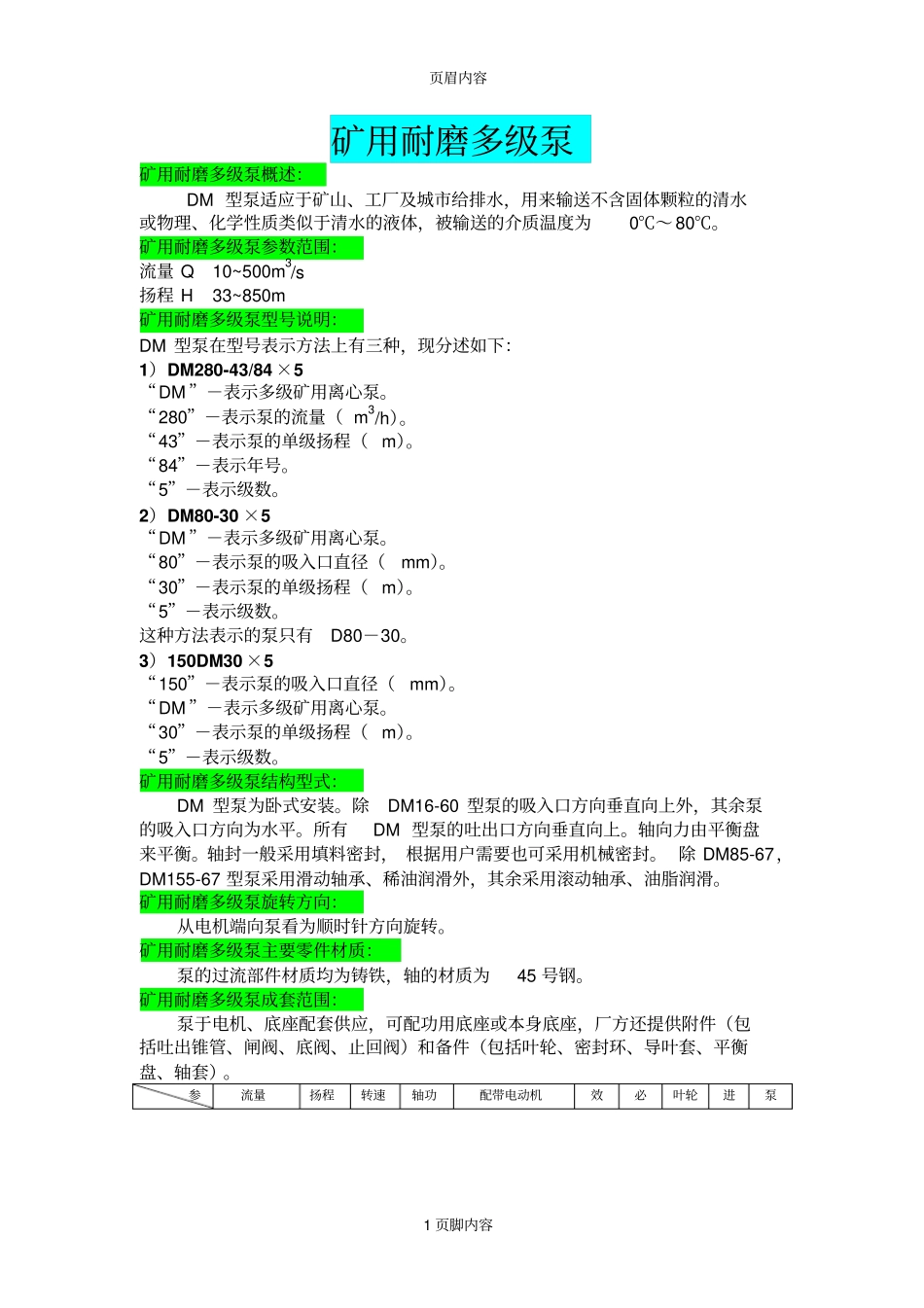

页眉内容1页脚内容矿用耐磨多级泵矿用耐磨多级泵概述：DM型泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃。矿用耐磨多级泵参数范围：流量Q10~500m3/s扬程H33~850m矿用耐磨多级泵型号说明：DM型泵在型号表示方法上有三种，现分述如下：1）DM280-43/84×5“DM”－表示多级矿用离心泵。“280”－表示泵的流量（m3/h）。“43”－表示泵的单级扬程（m）。“84”－表示年号。“5”－表示级数。2）DM80-30×5“DM”－表示多级矿用离心泵。“80”－表示泵的吸入口直径（mm）。“30”－表示泵的单级扬程（m）。“5”－表示级数。这种方法表示的泵只有D80－30。3）150DM30×5“150”－表示泵的吸入口直径（mm）。“DM”－表示多级矿用离心泵。“30”－表示泵的单级扬程（m）。“5”－表示级数。矿用耐磨多级泵结构型式：DM型泵为卧式安装。除DM16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。所有DM型泵的吐出口方向垂直向上。轴向力由平衡盘来平衡。轴封一般采用填料密封，根据用户需要也可采用机械密封。除DM85-67，DM155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。矿用耐磨多级泵旋转方向：从电机端向泵看为顺时针方向旋转。矿用耐磨多级泵主要零件材质：泵的过流部件材质均为铸铁，轴的材质为45号钢。矿用耐磨多级泵成套范围：泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。参流量扬程转速轴功配带电动机效必叶轮进泵页眉内容2页脚内容数型号QHn率Pa功率型号率η须汽蚀余量名义直径出口径重m3/sL/smr/minkwkw%mmmmmkgDM16-60×31016202.784.445.55186183177298016.919.921.930Y200L1-23040442.32.83.42096550170DM16-60×41016202.784.445.55248244236298022.526.629.237Y200L2-23040442.32.83.42096550190DM16-60×51016202.784.445.55310305295298028.233.336.545Y225M-23040442.32.83.42096550210DM16-60×61016202.784.445.55372366354298033.839.943.855Y250M-23040442.32.83.42096550230DM16-60×71016202.784.445.55434427413298039.446.651.575Y280S-23040442.32.83.42096550250DM16-60×81016202.784.445.5549648847229804552.358.475Y280S-23040442.32.83.42096550270DM16-60×91016202.784.445.55558549531298050.759.965.790Y280M-23040442.32.83.42096550290DM16-60×101016202.784.445.55620610590298056.366.573.190Y280M-23040442.32.83.42096550310DM16-60×111016202.784.445.55682671649298061.973.280.3110Y315S-23040442.32.83.42096550330DM16-60×121016202.784.445.55744732708298067.669.887.6110Y315S-23040442.32.83.42096550350DM16-60×131016202.784.445.55806793767298073.286.594.9132Y315M-23040442.32.83.42096550370DM16-60×141016202.784.445.55868854826298078.893102.3132Y315M-23040442.32.83.42096550390页眉内容3页脚内容DM25-50×31525284.166.947.78154.5150144298014.318.920.330Y200L1-24454542.42.72.81968080270参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/smr/minkwkw%mmmmmkgDM25-50×41525284.166.947.78206200192298019.125.227.137Y200L2-24454542.42.72.81968080295DM25-50×51525284.166.947.78257.5250240298023.931.533.937Y200L2-24454542.42.72.81968080315DM25-50×61525284.166.947.78309300288298028.637.840.745Y250M-24454542.42.72.81968080340DM25-50×71525284.166.947.78360.5350336298033.444.147.555Y250M-24454542.42.72.81968080360DM25-50×81525284.166.947.78412400384298038.250.454.275Y280S-24454542.42.72.81968080385DM25-50×91525284.166.947.78463.545043229804356.76175Y280S-24454542.42.72.81968080405DM25-50×101525284.166.947.78515500480298047.76367.875Y280S-24454542.42.72.81968080430DM25-50×11...
