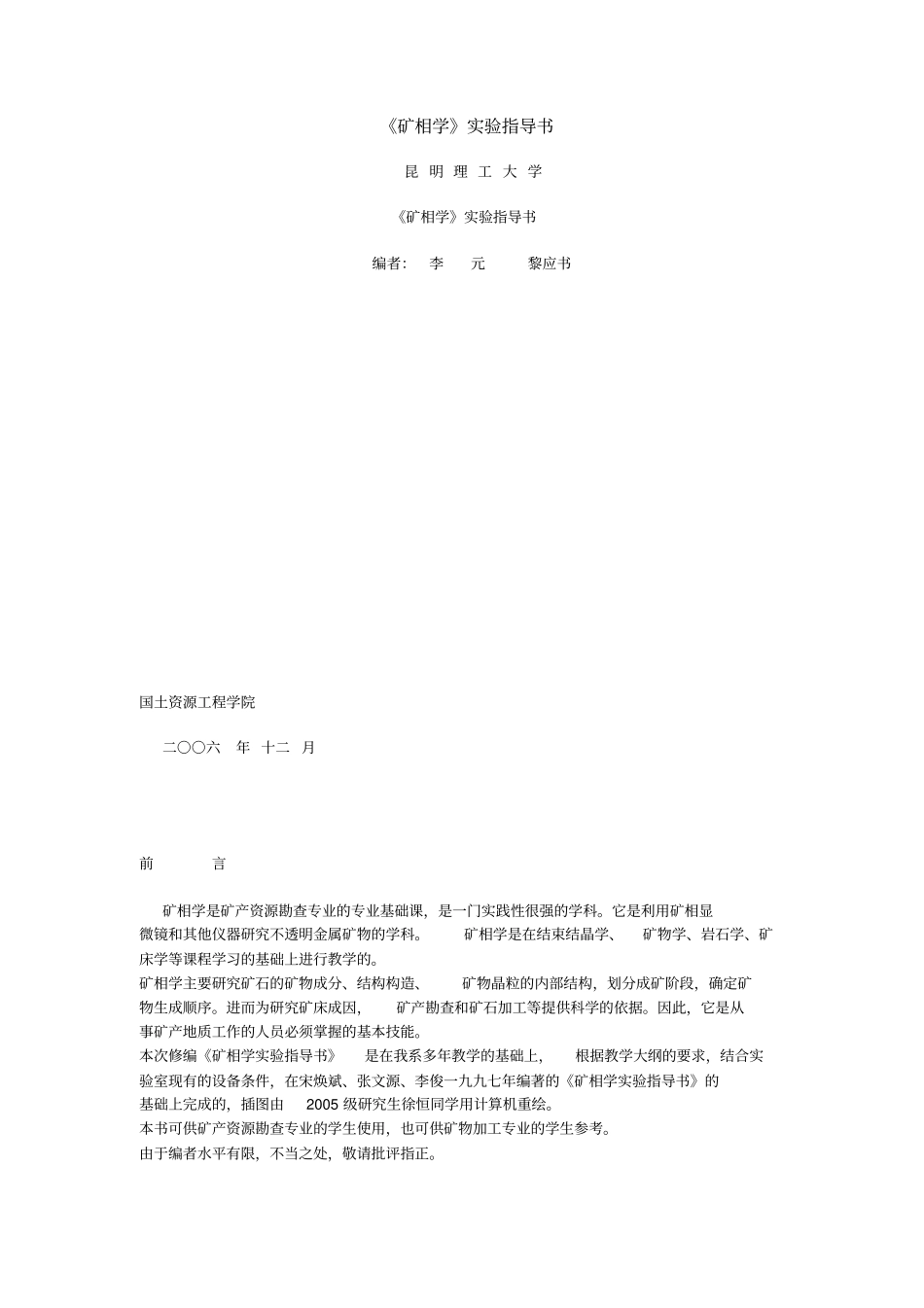

《矿相学》实验指导书昆明理工大学《矿相学》实验指导书编者：李元黎应书国土资源工程学院二○○六年十二月前言矿相学是矿产资源勘查专业的专业基础课，是一门实践性很强的学科。它是利用矿相显微镜和其他仪器研究不透明金属矿物的学科。矿相学是在结束结晶学、矿物学、岩石学、矿床学等课程学习的基础上进行教学的。矿相学主要研究矿石的矿物成分、结构构造、矿物晶粒的内部结构，划分成矿阶段，确定矿物生成顺序。进而为研究矿床成因，矿产勘查和矿石加工等提供科学的依据。因此，它是从事矿产地质工作的人员必须掌握的基本技能。本次修编《矿相学实验指导书》是在我系多年教学的基础上，根据教学大纲的要求，结合实验室现有的设备条件，在宋焕斌、张文源、李俊一九九七年编著的《矿相学实验指导书》的基础上完成的，插图由2005级研究生徐恒同学用计算机重绘。本书可供矿产资源勘查专业的学生使用，也可供矿物加工专业的学生参考。由于编者水平有限，不当之处，敬请批评指正。编者2006年12月目录实验一矿相显微镜⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1实验二矿物的反射率⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5实验三矿物的反射色及内反射⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6实验四矿物的双反射、反射多色性及偏光性质⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7实验五矿物的硬度及其它物理性质⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9实验六未知矿物的综合鉴定和快速鉴定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14实验七矿石结构、矿物晶粒内部结构及矿物生成顺序实验八矿物含量的测定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19实验一矿相显微镜一、目的要求1.熟悉矿相显微镜(又称反射偏光显微镜或反光显微镜)的结构、安装、调节和使用；2.观察并确定黄铁矿、方铅矿、黝铜矿和闪锌矿反射率的大小顺序；3.测定矿相显微镜的振动方向。二、实验内容与步骤(1))矿相显微镜的工作原理矿相显微镜与岩石显微镜的主要区别在于前者多了一个特殊装置－垂直照明器。来自光源的光线经过垂直照明器到达被观测矿物的表面，再经过矿物光面的反射后到达显微镜的目镜，这是与岩石显微镜的光学原理所不同的。垂直照明器的中心部位装有一个反射器。如图所示：左图是玻片式反射器，右图是棱镜式反射器，二者的作用都是将进光管中进来的光线向下反射，从光源(1)发出的光线，经过光圈、透镜、滤色镜、偏光镜等一系列的光学装置后，到达反射器(7)上，这些光线一部分透过反射器。一部分被反射垂直向下前进，通过接物镜(8)到达光片(10)。然后，有一部分光线透入光片或发生散射而损失掉，其余部分被光片反射，进入接物镜，继续上升到反射器时，又有一部分光线返回光源方向，另一部分光线透过反射器到达目镜，被我们所观察到。由此可见，在玻片式反射器（a）和（b）棱镜式反射器及其反光原理示意图1－灯泡；2－聚光透镜；3－孔径光栏；4－起偏镜；5－视野光栏；6－视野透镜；7－反射器（左图为玻片式反射器；右图为棱镜式反射器）8－物镜；9－自由工作距离；10－光片矿相显微镜中，由于光线在传播过程中，发生了多次反射，损失较大。所以能到达目镜的光线比入射光线弱得多，由于上述原因，用矿相显微镜鉴定金属矿物其光学效应没有用岩石显微镜鉴定透明矿物的光学效应好。对于一些半透明或反射率较低的矿物，视域较暗，鉴定者必须耐心细致地进行观察，才能得出正确的结论。(二)矿相显微镜的调节和使用本实验室的显微镜类型有：苏州二六七厂×PA-1型透反射两用偏光显微镜；江南光学仪器厂×PK-1型矿相显微镜；东德罗厂(ROW)PO1dumⅡ型矿相显微镜；苏联MNH-9型矿相显微镜，苏联NNK-4型红外显微镜，西德NU-1型万能显微镜等。下面仅介绍前两种矿相显微镜的调节和使用，其步骤如下：1.装卸镜头：二六七厂矿相显微镜选用10×目镜，江南厂矿相显微镜选用7×目镜，将目镜取出后插入镜筒上端，使十字丝位于东西、南北方向。因矿相显微镜的型号不同，物镜的装卸方法也不同。二六七厂矿相显微镜安装物镜时，镜头上部凹口处向左，用手托着镜头，轻轻地装上后顺时针方向旋转90o，使物镜接头上的弹簧活动销正好弹入凹槽，使镜头锁紧...
