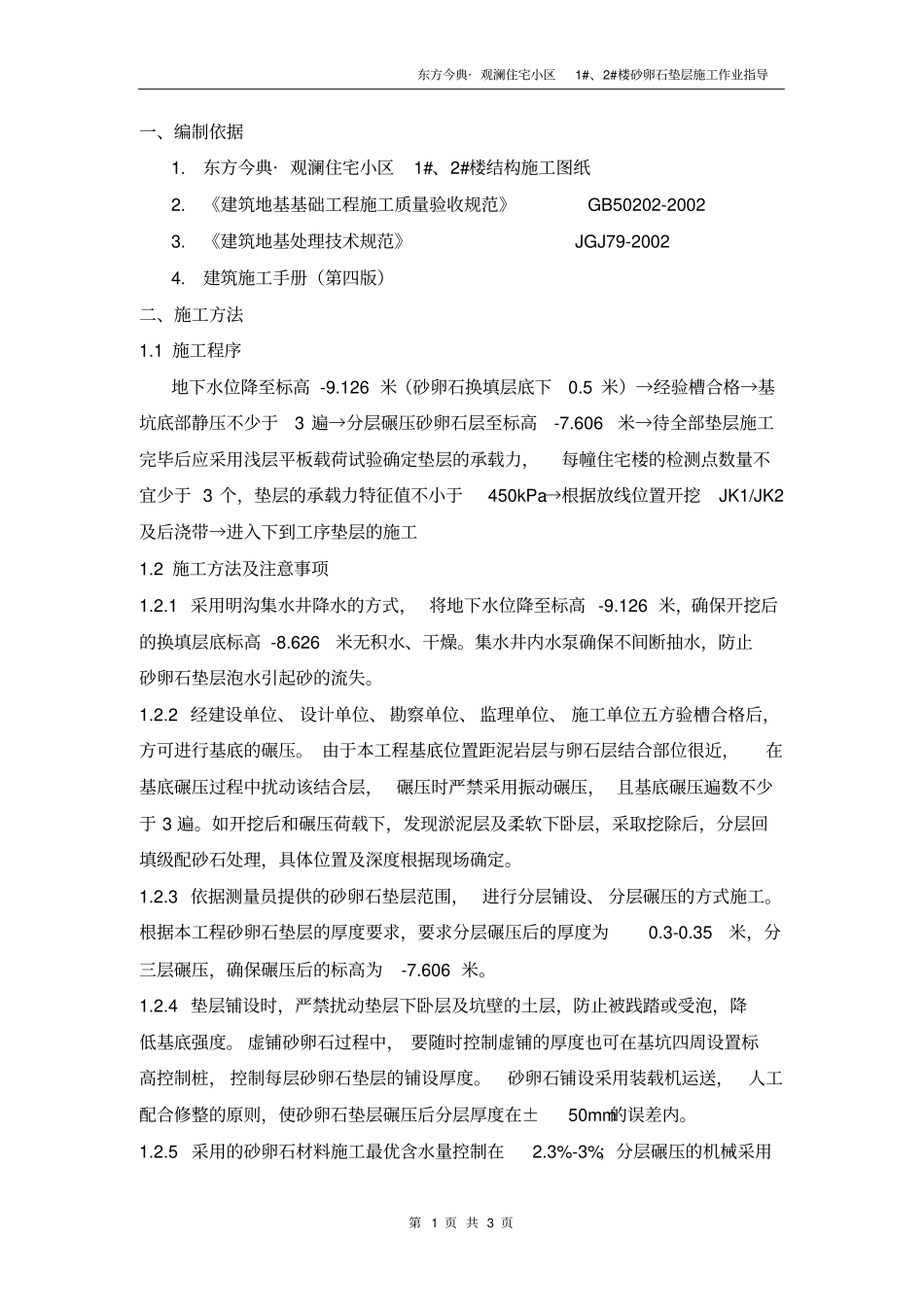

东方今典·观澜住宅小区1#、2#楼砂卵石垫层施工作业指导第1页共3页一、编制依据1.东方今典·观澜住宅小区1#、2#楼结构施工图纸2.《建筑地基基础工程施工质量验收规范》GB50202-20023.《建筑地基处理技术规范》JGJ79-20024.建筑施工手册（第四版）二、施工方法1.1施工程序地下水位降至标高-9.126米（砂卵石换填层底下0.5米）→经验槽合格→基坑底部静压不少于3遍→分层碾压砂卵石层至标高-7.606米→待全部垫层施工完毕后应采用浅层平板载荷试验确定垫层的承载力，每幢住宅楼的检测点数量不宜少于3个，垫层的承载力特征值不小于450kPa→根据放线位置开挖JK1/JK2及后浇带→进入下到工序垫层的施工1.2施工方法及注意事项1.2.1采用明沟集水井降水的方式，将地下水位降至标高-9.126米，确保开挖后的换填层底标高-8.626米无积水、干燥。集水井内水泵确保不间断抽水，防止砂卵石垫层泡水引起砂的流失。1.2.2经建设单位、设计单位、勘察单位、监理单位、施工单位五方验槽合格后，方可进行基底的碾压。由于本工程基底位置距泥岩层与卵石层结合部位很近，在基底碾压过程中扰动该结合层，碾压时严禁采用振动碾压，且基底碾压遍数不少于3遍。如开挖后和碾压荷载下，发现淤泥层及柔软下卧层，采取挖除后，分层回填级配砂石处理，具体位置及深度根据现场确定。1.2.3依据测量员提供的砂卵石垫层范围，进行分层铺设、分层碾压的方式施工。根据本工程砂卵石垫层的厚度要求，要求分层碾压后的厚度为0.3-0.35米，分三层碾压，确保碾压后的标高为-7.606米。1.2.4垫层铺设时，严禁扰动垫层下卧层及坑壁的土层，防止被践踏或受泡，降低基底强度。虚铺砂卵石过程中，要随时控制虚铺的厚度也可在基坑四周设置标高控制桩，控制每层砂卵石垫层的铺设厚度。砂卵石铺设采用装载机运送，人工配合修整的原则，使砂卵石垫层碾压后分层厚度在±50mm的误差内。1.2.5采用的砂卵石材料施工最优含水量控制在2.3%-3%；分层碾压的机械采用东方今典·观澜住宅小区1#、2#楼砂卵石垫层施工作业指导第2页共3页18T以上振动式压路机，碾压遍数应进行试验性施工确定（地勘要求不小于12遍），每层的压实系数不小于0.97。依据本工程特点，分层检测压实系数方式采用灌水法，具体位置及检测点数根据试验员要求进行检测。1.2.6砂卵石垫层铺设过程注意集水井，防止砂卵石进入集水井、明沟内阻塞水泵抽水。在砂卵石垫层施工过程中确保砂卵石垫层作业范围内无水泡现象。1.2.7待全部垫层施工完毕后应采用浅层平板载荷试验确定垫层的承载力，每幢住宅楼的检测点数量不宜少于3个，垫层的承载力特征值不小于450kPa。1.2.8待砂卵石垫层检测合格后，根据放线位置开挖JK1/JK2及后浇带，JK1/JK2按图纸要求放60度开挖标高-9.156米（JK1深1.55米）、-10.156米（JK2深2.55米），后浇带按图纸要求放45度开挖至标高8.006米，经检查验收合格后，方可进入下到工序垫层的施工三、人员安排计划及施工机械计划有工程人员安排劳动力计划表和施工机械计划表四、质量标准4.1材料要求：级配砂卵石垫层的材料该工程应采用人工级配砂卵石，其配比关系宜为5:2:3即：卵石5（粒径50≥d＞20mm）：圆砾2（粒径20≥d＞2mm）：中粗砂3（粒径2≥d＞0.25mm）。最大粒径不超过50mm，含泥量（＜0.1mm颗粒含量）不超过3%。砂卵石填料中，不得含有草根、垃圾等有机杂物。砂中有机质含量不超过5%，不得含有植物残体、垃圾等杂物，石子含泥量应小于5%。4.2质量控制（1）施工前应检查砂、石等原材料质量及砂、石拌合均匀程度。（2）施工过程中必须检查分层厚度，含水量、压实遍数、压实系数。（3）施工结束后，应检查砂石地基的承载力。（4）砂石地基的质量验收标准如下表五、安全文明施工措施1.施工现场设置安全标志，危险部位设安全警示牌，基坑边做安全防护栏杆。2.进入施工现场遵守现场安全文明管理规定。3.在碾压过程中注意边坡的稳定情况，并随时报告项目部。东方今典·观澜住宅小区1#、2#楼砂卵石垫层施工作业指导第3页共3页4.配合机械施工的人员，要注意集水井，设置明显的防护，防止人员坠入。5.夜间施工要求有充分的照明，严禁私接电线。6.运输砂卵石材料的车辆要遵守交通...
