铝型材挤压生产加工工艺.VIP免费

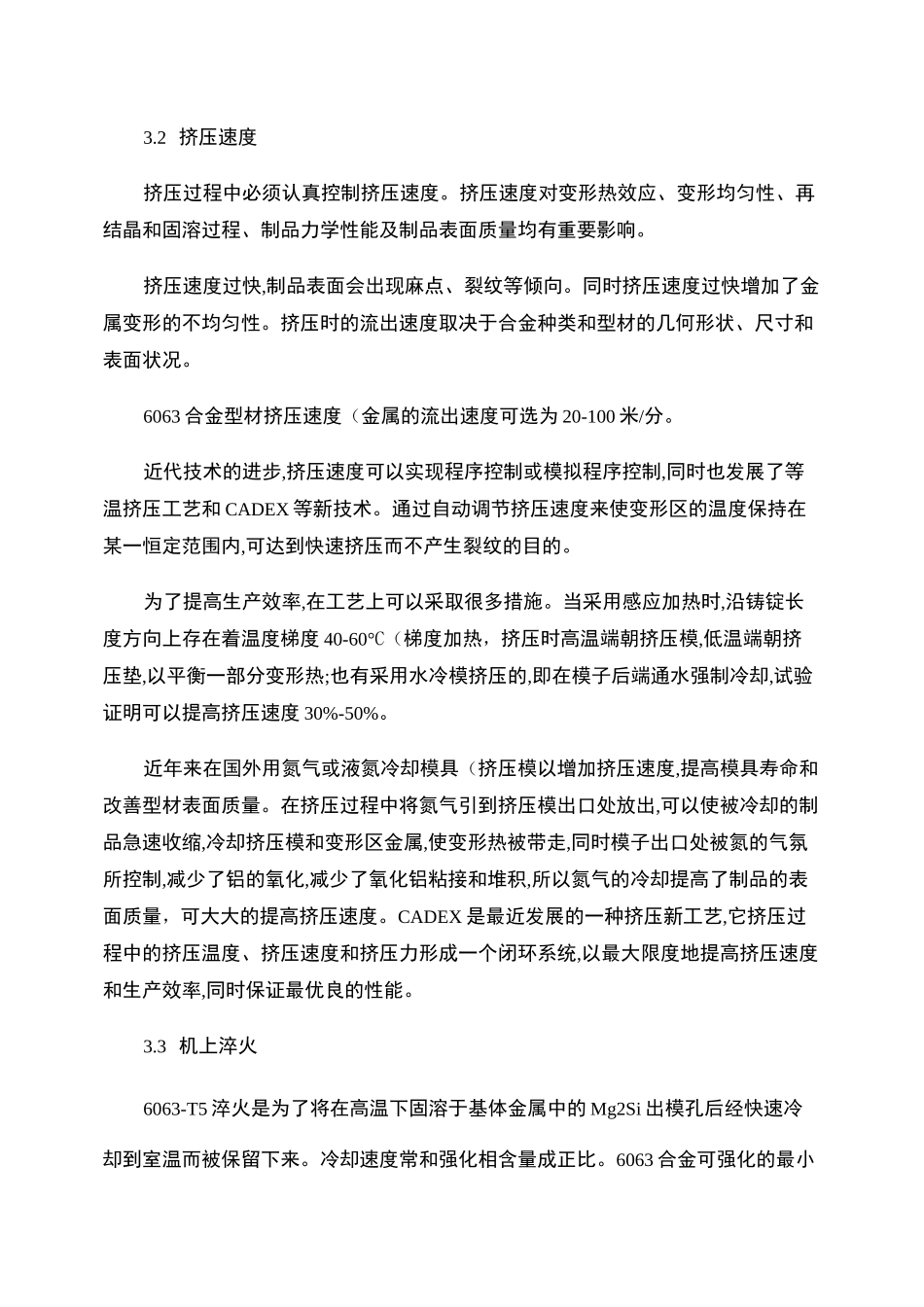

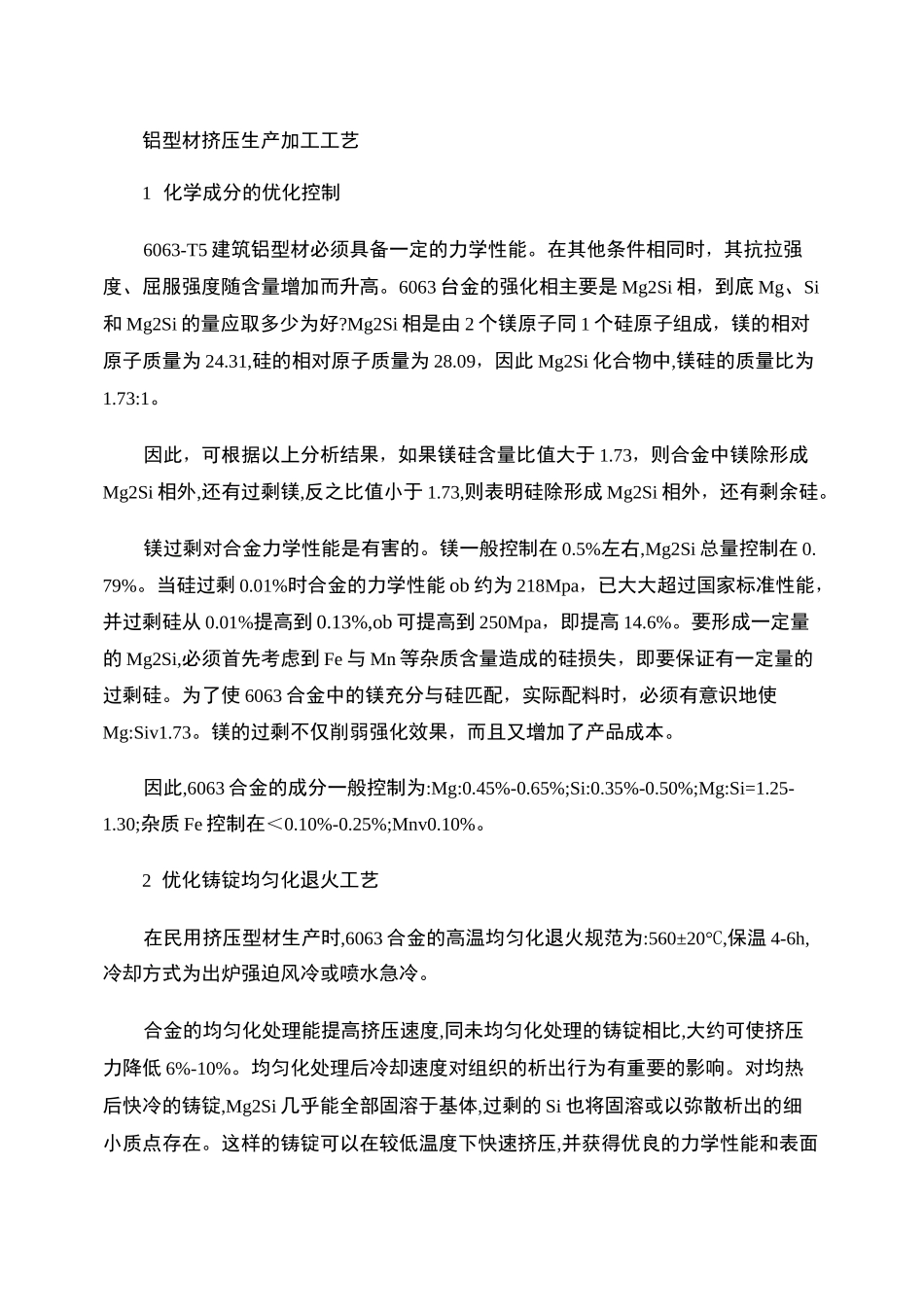

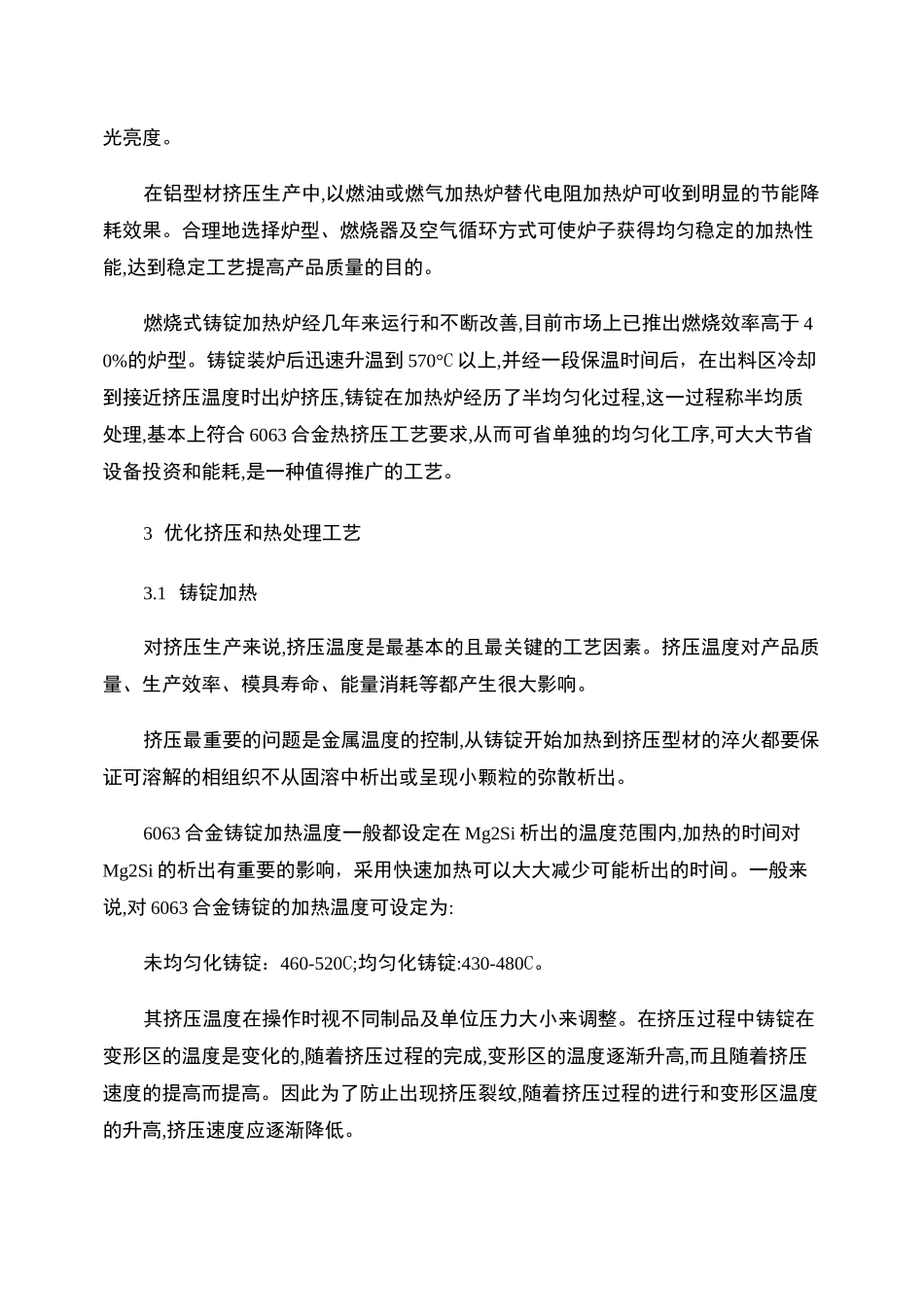

铝型材挤压生产加工工艺1化学成分的优化控制6063-T5建筑铝型材必须具备一定的力学性能。在其他条件相同时，其抗拉强度、屈服强度随含量增加而升高。6063台金的强化相主要是Mg2Si相，到底Mg、Si和Mg2Si的量应取多少为好?Mg2Si相是由2个镁原子同1个硅原子组成，镁的相对原子质量为24.31,硅的相对原子质量为28.09，因此Mg2Si化合物中,镁硅的质量比为1.73:1。因此，可根据以上分析结果，如果镁硅含量比值大于1.73，则合金中镁除形成Mg2Si相外,还有过剩镁,反之比值小于1.73,则表明硅除形成Mg2Si相外，还有剩余硅。镁过剩对合金力学性能是有害的。镁一般控制在0.5%左右,Mg2Si总量控制在0.79%。当硅过剩0.01%时合金的力学性能ob约为218Mpa，已大大超过国家标准性能，并过剩硅从0.01%提高到0.13%,ob可提高到250Mpa，即提高14.6%。要形成一定量的Mg2Si,必须首先考虑到Fe与Mn等杂质含量造成的硅损失，即要保证有一定量的过剩硅。为了使6063合金中的镁充分与硅匹配，实际配料时，必须有意识地使Mg:Siv1.73。镁的过剩不仅削弱强化效果，而且又增加了产品成本。因此,6063合金的成分一般控制为:Mg:0.45%-0.65%;Si:0.35%-0.50%;Mg:Si=1.25-1.30;杂质Fe控制在＜0.10%-0.25%;Mnv0.10%。2优化铸锭均匀化退火工艺在民用挤压型材生产时,6063合金的高温均匀化退火规范为:560±20°C,保温4-6h,冷却方式为出炉强迫风冷或喷水急冷。合金的均匀化处理能提高挤压速度,同未均匀化处理的铸锭相比,大约可使挤压力降低6%-10%。均匀化处理后冷却速度对组织的析出行为有重要的影响。对均热后快冷的铸锭,Mg2Si几乎能全部固溶于基体,过剩的Si也将固溶或以弥散析出的细小质点存在。这样的铸锭可以在较低温度下快速挤压,并获得优良的力学性能和表面光亮度。在铝型材挤压生产中,以燃油或燃气加热炉替代电阻加热炉可收到明显的节能降耗效果。合理地选择炉型、燃烧器及空气循环方式可使炉子获得均匀稳定的加热性能,达到稳定工艺提高产品质量的目的。燃烧式铸锭加热炉经几年来运行和不断改善,目前市场上已推出燃烧效率高于40%的炉型。铸锭装炉后迅速升温到570°C以上,并经一段保温时间后，在出料区冷却到接近挤压温度时出炉挤压,铸锭在加热炉经历了半均匀化过程,这一过程称半均质处理,基本上符合6063合金热挤压工艺要求,从而可省单独的均匀化工序,可大大节省设备投资和能耗,是一种值得推广的工艺。3优化挤压和热处理工艺3.1铸锭加热对挤压生产来说,挤压温度是最基本的且最关键的工艺因素。挤压温度对产品质量、生产效率、模具寿命、能量消耗等都产生很大影响。挤压最重要的问题是金属温度的控制,从铸锭开始加热到挤压型材的淬火都要保证可溶解的相组织不从固溶中析出或呈现小颗粒的弥散析出。6063合金铸锭加热温度一般都设定在Mg2Si析出的温度范围内,加热的时间对Mg2Si的析出有重要的影响，采用快速加热可以大大减少可能析出的时间。一般来说,对6063合金铸锭的加热温度可设定为:未均匀化铸锭：460-520C;均匀化铸锭:430-480C。其挤压温度在操作时视不同制品及单位压力大小来调整。在挤压过程中铸锭在变形区的温度是变化的,随着挤压过程的完成,变形区的温度逐渐升高,而且随着挤压速度的提高而提高。因此为了防止出现挤压裂纹,随着挤压过程的进行和变形区温度的升高,挤压速度应逐渐降低。3.2挤压速度挤压过程中必须认真控制挤压速度。挤压速度对变形热效应、变形均匀性、再结晶和固溶过程、制品力学性能及制品表面质量均有重要影响。挤压速度过快,制品表面会出现麻点、裂纹等倾向。同时挤压速度过快增加了金属变形的不均匀性。挤压时的流出速度取决于合金种类和型材的几何形状、尺寸和表面状况。6063合金型材挤压速度（金属的流出速度可选为20-100米/分。近代技术的进步,挤压速度可以实现程序控制或模拟程序控制,同时也发展了等温挤压工艺和CADEX等新技术。通过自动调节挤压速度来使变形区的温度保持在某一恒定范围内,可达到快速挤压而不产生裂纹的目的。为了提高生产效率,在工艺上可以采取很多措施。当采用感应加热时,沿铸锭长度方向上存在着温度梯度40-60°C（梯度加热，挤压时高温端朝挤压模,低温端朝挤压垫,以平衡一部分变...
