服务器负载均衡三种部署方式典型配置..VIP免费

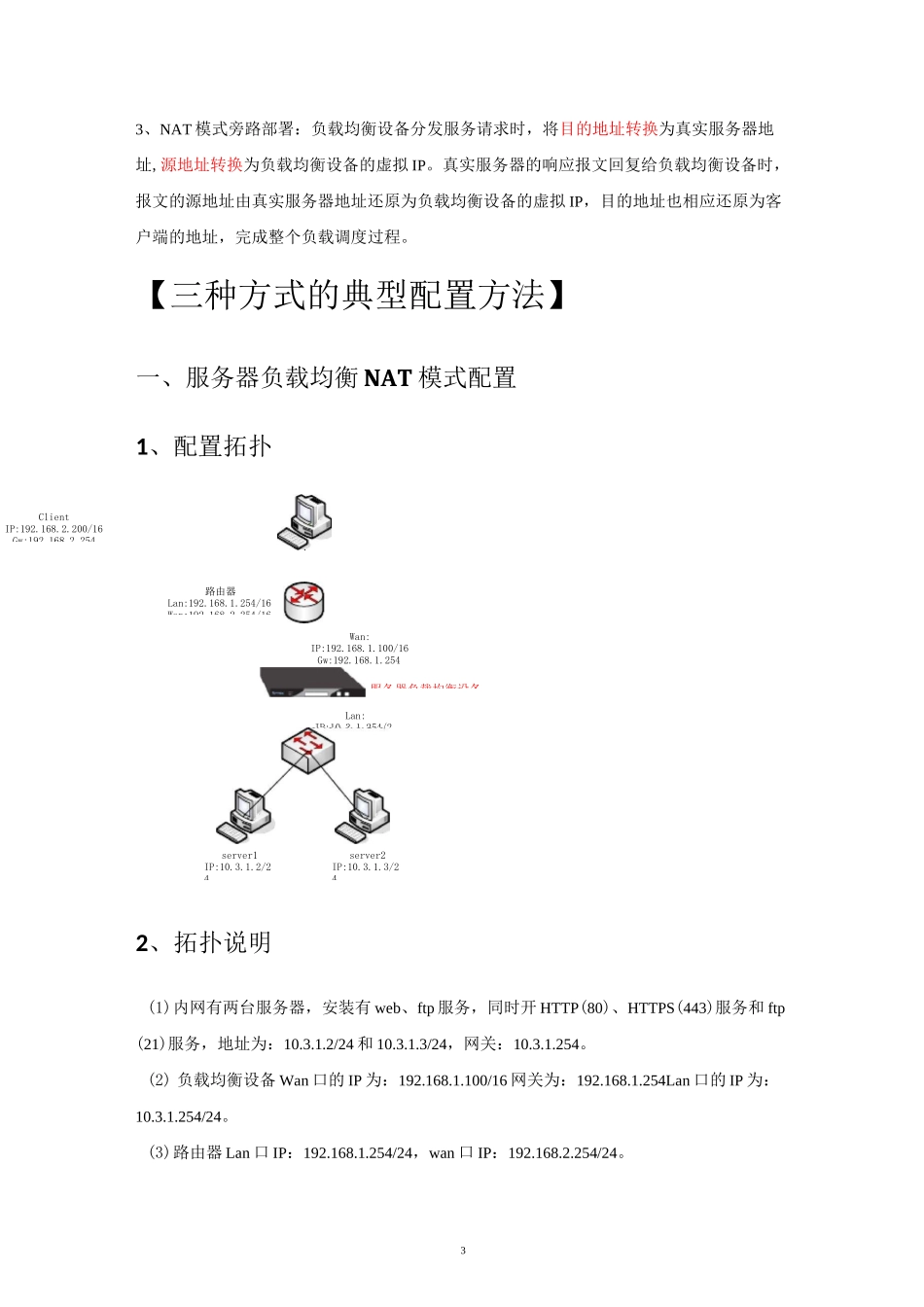

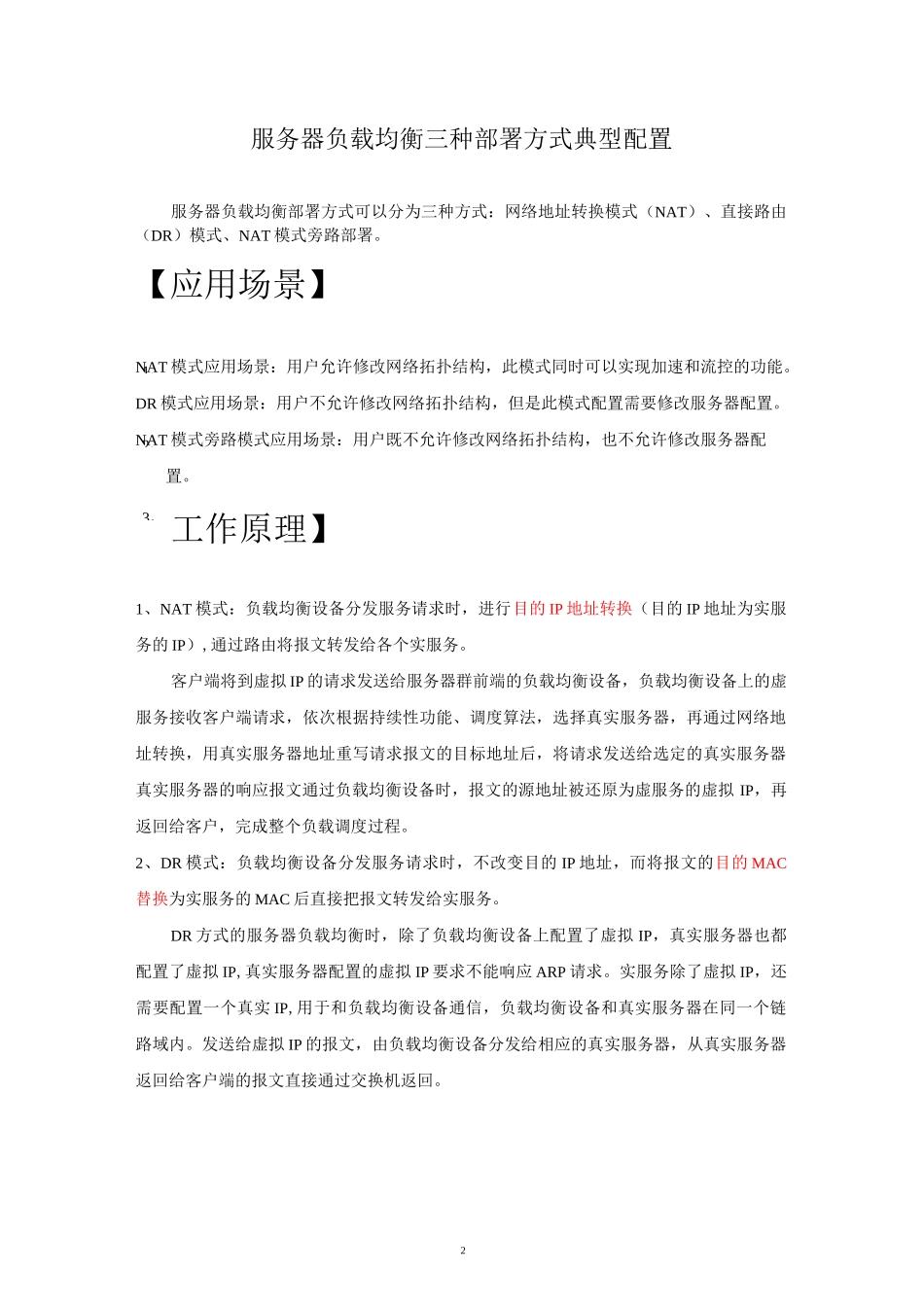

1目录服务器负载均衡三种部署方式典型配置2【应用场景】2【工作原理】2【三种方式的典型配置方法】3一、服务器负载均衡NAT模式配置31、配置拓扑32、拓扑说明33、设备配置及说明4二、服务器负载均衡DR模式配置161、配置拓扑162、拓扑说明163、设备配置及说明16三、服务器负载均衡NAT模式旁路部署配置231、配置拓扑232、拓扑说明233、设备配置及说明231、22、3、服务器负载均衡三种部署方式典型配置服务器负载均衡部署方式可以分为三种方式：网络地址转换模式（NAT）、直接路由（DR）模式、NAT模式旁路部署。【应用场景】NAT模式应用场景：用户允许修改网络拓扑结构，此模式同时可以实现加速和流控的功能。DR模式应用场景：用户不允许修改网络拓扑结构，但是此模式配置需要修改服务器配置。NAT模式旁路模式应用场景：用户既不允许修改网络拓扑结构，也不允许修改服务器配置。工作原理】1、NAT模式：负载均衡设备分发服务请求时，进行目的IP地址转换（目的IP地址为实服务的IP）,通过路由将报文转发给各个实服务。客户端将到虚拟IP的请求发送给服务器群前端的负载均衡设备，负载均衡设备上的虚服务接收客户端请求，依次根据持续性功能、调度算法，选择真实服务器，再通过网络地址转换，用真实服务器地址重写请求报文的目标地址后，将请求发送给选定的真实服务器真实服务器的响应报文通过负载均衡设备时，报文的源地址被还原为虚服务的虚拟IP，再返回给客户，完成整个负载调度过程。2、DR模式：负载均衡设备分发服务请求时，不改变目的IP地址，而将报文的目的MAC替换为实服务的MAC后直接把报文转发给实服务。DR方式的服务器负载均衡时，除了负载均衡设备上配置了虚拟IP，真实服务器也都配置了虚拟IP,真实服务器配置的虚拟IP要求不能响应ARP请求。实服务除了虚拟IP，还需要配置一个真实IP,用于和负载均衡设备通信，负载均衡设备和真实服务器在同一个链路域内。发送给虚拟IP的报文，由负载均衡设备分发给相应的真实服务器，从真实服务器返回给客户端的报文直接通过交换机返回。33、NAT模式旁路部署：负载均衡设备分发服务请求时，将目的地址转换为真实服务器地址,源地址转换为负载均衡设备的虚拟IP。真实服务器的响应报文回复给负载均衡设备时，报文的源地址由真实服务器地址还原为负载均衡设备的虚拟IP，目的地址也相应还原为客户端的地址，完成整个负载调度过程。【三种方式的典型配置方法】一、服务器负载均衡NAT模式配置1、配置拓扑Wan:IP:192.168.1.100/16Gw:192.168.1.2542、拓扑说明(1)内网有两台服务器，安装有web、ftp服务，同时开HTTP(80)、HTTPS(443)服务和ftp(21)服务，地址为：10.3.1.2/24和10.3.1.3/24，网关：10.3.1.254。(2)负载均衡设备Wan口的IP为：192.168.1.100/16网关为：192.168.1.254Lan口的IP为：10.3.1.254/24。(3)路由器Lan口IP：192.168.1.254/24，wan口IP：192.168.2.254/24。ClientIP:192.168.2.200/16Gw:192.168.2.254路由器Lan:192.168.1.254/16Wan:192.168.2.254/16服务器负载均衡设备server1IP:10.3.1.2/24server2IP:10.3.1.3/24Lan:IP:10.3.1.254/24(4)测试机IP：192.168.2.200/16网关：192.168.2.254。3、设备配置及说明3.1网络配置》IP设置3.2网络配置》SNAT5feints对于服务器负载均衡，这里的snat配置不是必须的，只是为了验证环境搭建的正确性。3.3防火墙配置防火墙要打开对应服务器所开服务的端口。以HTTP为例，我们需要打开80端口。English粉中文II观CDDSE50I苴莒3.4配置加速引擎点击wan加速与优化》网络接口配置加速引擎占怦占f«3nW；I'U嗣也袒与阮州60迥!1：壬r'r,?■■^1-JlTj1rr.引!f时表:3.5配置加速与优化nRi卜450000°0Q0::严•炉呵1D01DD1D010010010010D[TooB01先弄很：■J□直用旦就城102□3□4□&□6□7□SM卷I3.6检查网络连通性和服务器运行状(1)从两台服务器分别ping网关10.3.1.254和192.168.1.254,预期结果：能ping通。(2)将防火墙的wan口允许ping打开，从clientping192.168.1.100,预期结果：能ping通。检查一切正常后，再配置服务器负载均衡。3.7服务器负载均衡配置3.7.1HTTP相关测试(1)、调度算法：轮循调度(rr),状态检查方式：T...
