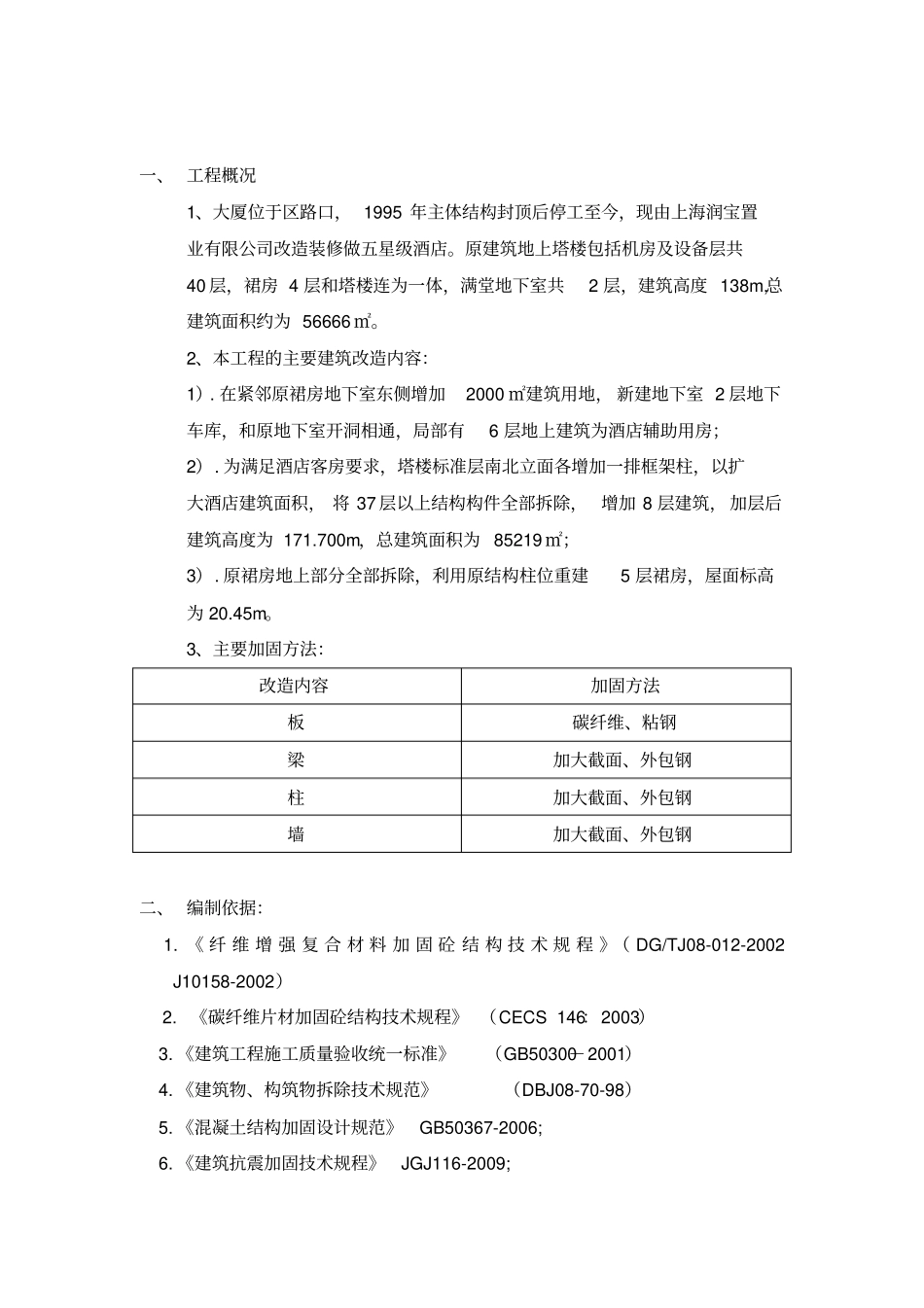

中国金融大厦-XD--GCBG/XZ-08碳纤维加固监理实施细则编制人：批准人：批准时间：2010年7月上海现代工程咨询有限公司大厦项目部一、工程概况1、大厦位于区路口，1995年主体结构封顶后停工至今，现由上海润宝置业有限公司改造装修做五星级酒店。原建筑地上塔楼包括机房及设备层共40层，裙房4层和塔楼连为一体，满堂地下室共2层，建筑高度138m,总建筑面积约为56666㎡。2、本工程的主要建筑改造内容：1）.在紧邻原裙房地下室东侧增加2000㎡建筑用地，新建地下室2层地下车库，和原地下室开洞相通，局部有6层地上建筑为酒店辅助用房；2）.为满足酒店客房要求，塔楼标准层南北立面各增加一排框架柱，以扩大酒店建筑面积，将37层以上结构构件全部拆除，增加8层建筑，加层后建筑高度为171.700m，总建筑面积为85219㎡；3）.原裙房地上部分全部拆除，利用原结构柱位重建5层裙房，屋面标高为20.45m。3、主要加固方法：改造内容加固方法板碳纤维、粘钢梁加大截面、外包钢柱加大截面、外包钢墙加大截面、外包钢二、编制依据：1.《纤维增强复合材料加固砼结构技术规程》（DG/TJ08-012-2002J10158-2002）2.《碳纤维片材加固砼结构技术规程》（CECS146：2003）3.《建筑工程施工质量验收统一标准》（GB50300－2001）4.《建筑物、构筑物拆除技术规范》（DBJ08-70-98）5.《混凝土结构加固设计规范》GB50367-2006;6.《建筑抗震加固技术规程》JGJ116-2009;7.《建设工程监理规范》GB50319-2000;8.中国金融大厦监理规划；9.碳纤维加固施工方案；10.楼板洞口碳纤维加固深化设计图纸；11.《加固改造说明》0-03三、专业工程的特点：1、本工程因建设单位改变建筑物的使用功能，将原商务办公楼改造为高档商务酒店，因酒店客房给排水、通讯、采暖和强弱电等的需要，在塔楼原各楼层钻孔开洞，建造管井间，故设计要求在各层楼板洞口处采用碳纤维加固方法，加固洞口约750个，碳纤维布使用量约为4500㎡四、监理工作流程：监理工作流程参照本项目监理规划中的标准工作流程进行主要涉及流程如下：结构加固工程监理工作流程开工分包资格审定监理细则编制见证取样检测施工方案编制审定施工准备工作核查审核通过开工申请审批监理工作交底建筑材料报审审批隐蔽工程验收及现场质量管理分部工程质量验收及质量评定五、监理工作的控制要点及目标值：1.设计施工图必须盖有出图章和审核章的有效图纸为准。2.设计图纸应会审和设计交底，并有会议纪要。3.施工组织设计的有关内容（包括测量定位、卸载方案）必须经监理审查同意，督促施工单位严格按施工组织设计的有关内容进行施工。4.施工用碳纤维、底胶、找平胶、配套粘结剂、表面保护材料等应经业主、设计认可，监理核准，并经检验测试数据合格后方能使用。5.碳纤维加固前必须进行轴线定位，由于原结构砼已经无标记，所有对所有楼层的管弄井位置准确定位、确保其垂直度。施工单位的测量数据报监理，监理复核。6.钻孔和割孔应根据设计图纸，进行定位、划线。7.碳纤维片材和碳纤维布及粘结胶根据设计加固图纸要求及范围，需填报材料报审单，须经业主、设计认可，监理审核并经检验检测数据达到设计要求方能使用。8.监理对现场需要加固的砼表面处理进行监督检查，应清除被加固构件表面的剥落、疏松、蜂窝、腐蚀等劣化砼，露出砼结构层。并用修复材料将表面修复平整。9.如果被粘贴的砼表面出现裂缝，监理将按照设计要求对裂缝进行灌浆和封闭处理。10.被粘贴的砼表面应打磨平整，除去表面浮浆、油污等杂质。直至完全露出砼结构新面。转角粘贴处应进行导角处理并打磨成圆弧状，圆弧半径不应小于20毫米。11.砼表面应清理干净并保持干燥。12.应按产品生产厂提供的工艺规定配制底胶。13.应采用滚筒刷将底胶均匀涂抹于混凝土表面。宜在底胶表面指触干燥后，尽快进行下一工序的施工。14.应按产品生产厂提供的工艺规定配制找平胶。15.应对混凝土表面凹陷部位用找平胶填补平整，不应有棱角。16.转角处应采用找平胶修理成为光滑的圆弧，半径不应小于20mm。17.宜在找平胶表面指触干燥后，尽快进行下一工序的施工。18.应按设计要求的尺寸裁剪碳纤维布。19.应按产品生产厂提供的工艺规定配制粘结胶，...
