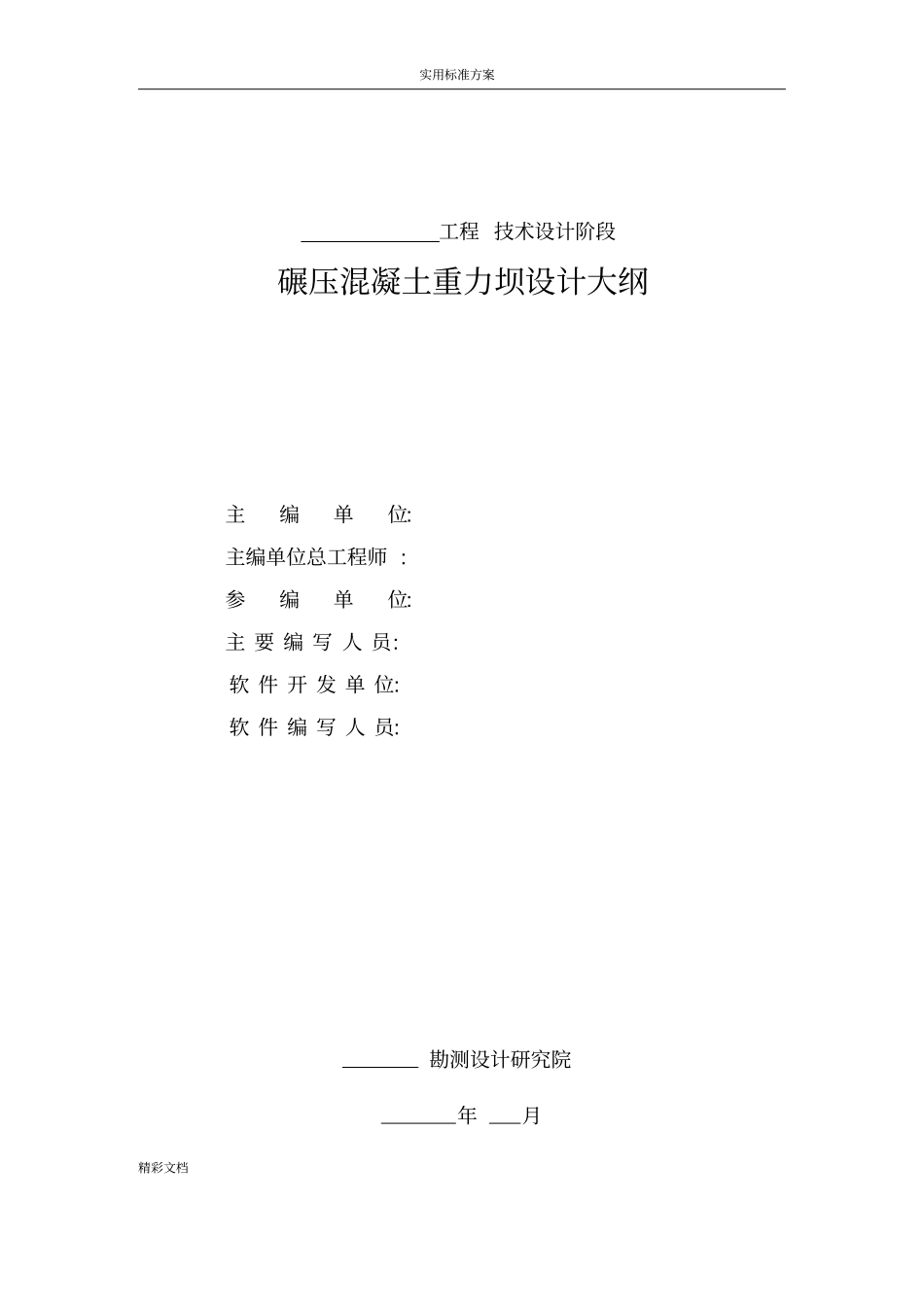

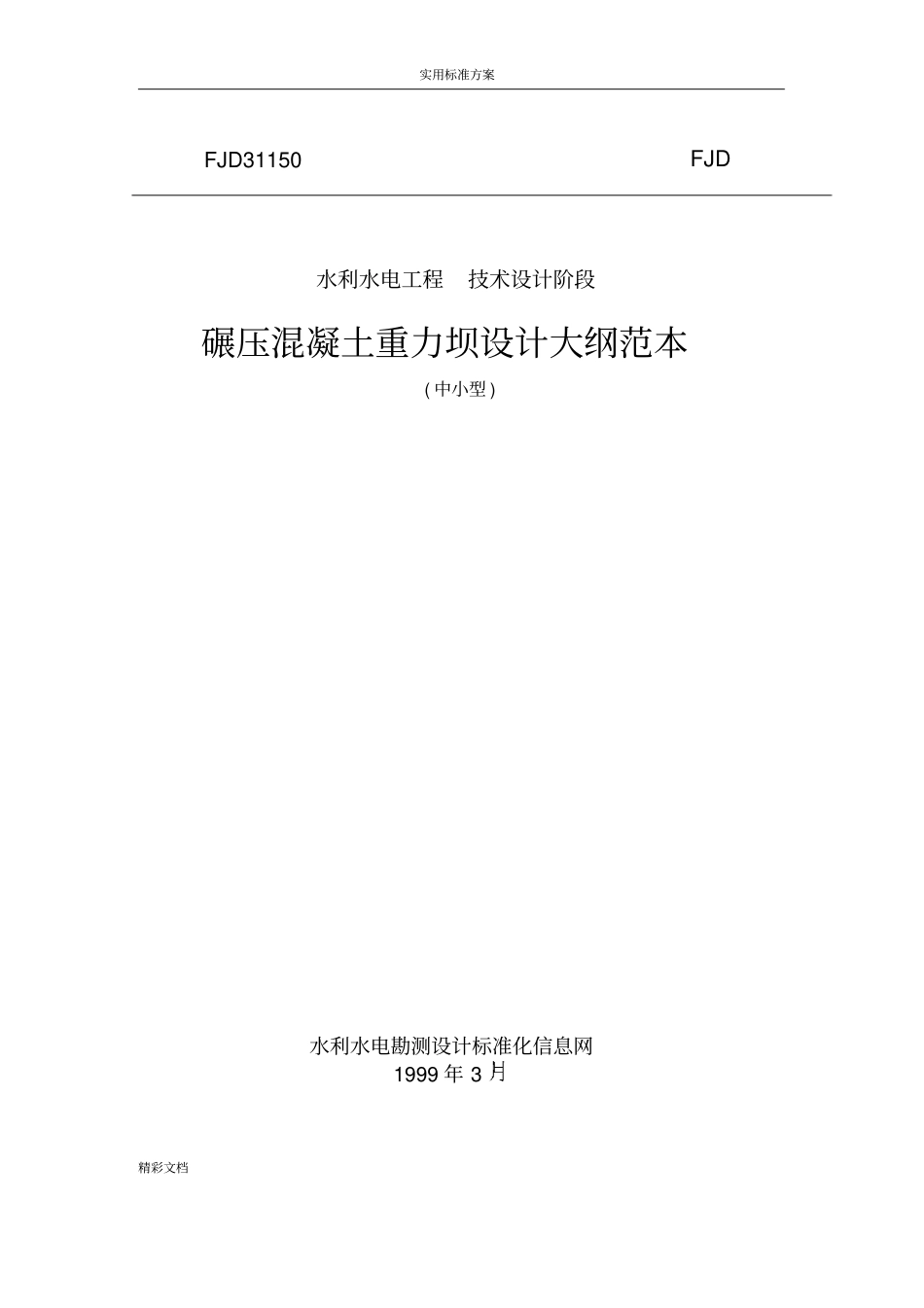

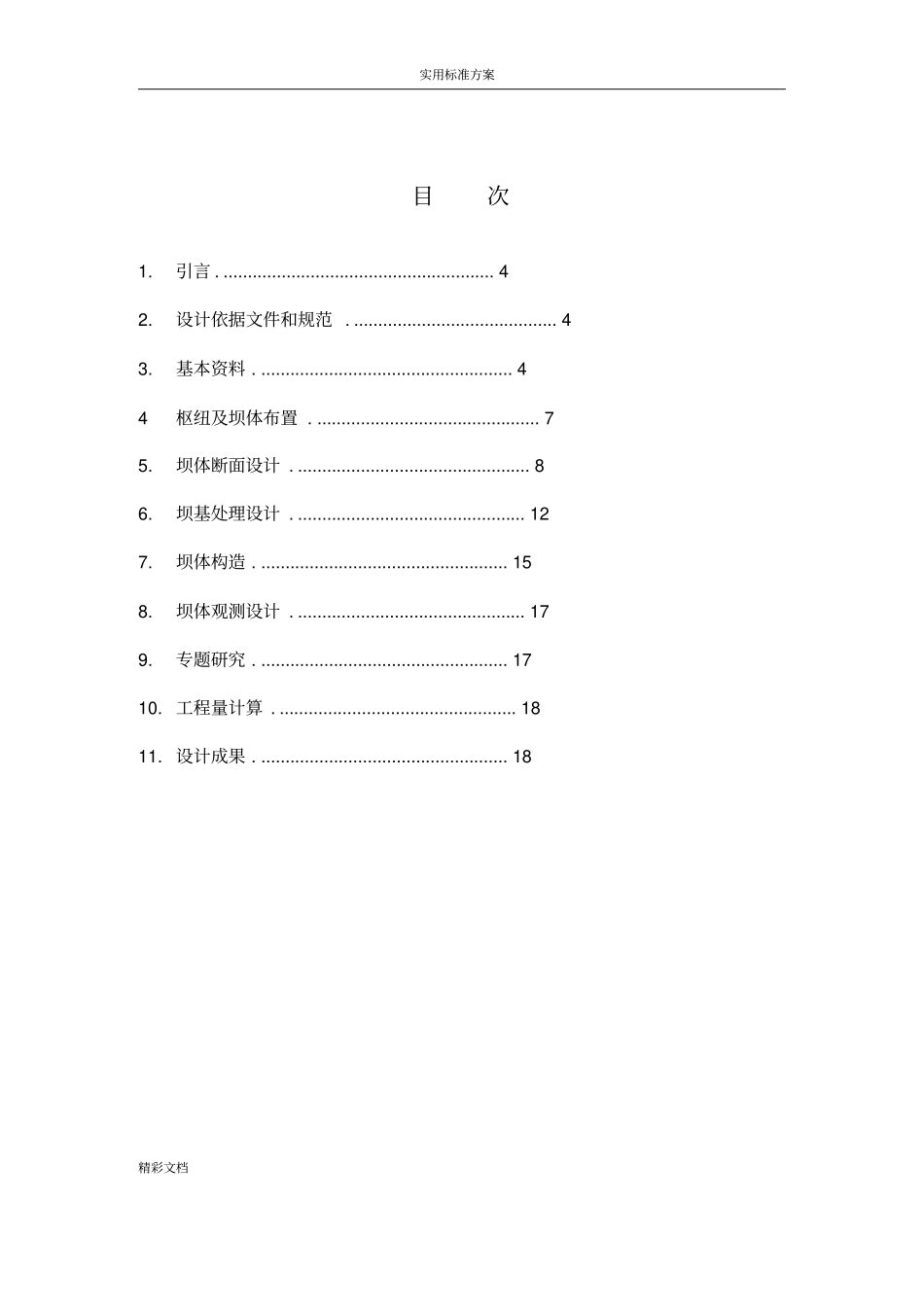

实用标准方案精彩文档FJD31150FJD水利水电工程技术设计阶段碾压混凝土重力坝设计大纲范本(中小型)水利水电勘测设计标准化信息网1999年3实用标准方案精彩文档工程技术设计阶段碾压混凝土重力坝设计大纲主编单位:主编单位总工程师:参编单位:主要编写人员:软件开发单位:软件编写人员:勘测设计研究院年月实用标准方案精彩文档目次1.引言.........................................................42.设计依据文件和规范...........................................43.基本资料.....................................................44枢纽及坝体布置...............................................75.坝体断面设计.................................................86.坝基处理设计................................................127.坝体构造....................................................158.坝体观测设计................................................179.专题研究....................................................1710.工程量计算..................................................1811.设计成果....................................................18实用标准方案精彩文档1引言工程位于省市（县）境内；是河（江）支流河（江）上第级本工程是以为主，等综合利用的水利水电枢纽工程。挡水建筑物为碾压混凝土重力坝，最大坝高m，水库正常蓄水位m，总库容亿m3，其中防洪库容亿m3。灌溉面积万亩，供水流量m3／s。电站安装台机组，总容量ＭＷ，保证出力ＭＷ，多年平均发电量本工程初步设计于年月审查通过，选定坝址，采用坝轴线。2设计依据文件和规范2.1（1）（2）关于工程初步设计报告的批复，文号。（3）关于工程初步设计报告的审查意见。（4）其他文件2.2(1)GB50201－94防洪标准；(2)SDJ12－78水利水电枢纽工程等级划分及设计标准（山区，丘陵区部分）（试行）及补充规定；(3)SDJ21－78混凝土重力坝设计规范（试行）及补充规定；(4)DL／T5005－92碾压混凝土坝设计导则；(5)SDJ10-78水工建筑物抗震设计规范(试行)；(6)SL53-94水工碾压混凝土施工规范；(7)SL48-94水工碾压混凝土试验规范；(8)SDJ336－89混凝土大坝安全监测技术规范。3基本资料3.1(1)本工程的拦河坝坝高m，水库总库容亿m3。工程建成后具有使下游km的城市防洪能力达到年一遇的设防标准，保证农田面积万亩，设计灌溉面积万亩，水电站总装机容量ＭＷ等效益。根据SDJ12－78及补充规定，本工程属等工程。实用标准方案精彩文档（2根据SDJ12－78的规定，确定碾压混凝土重力坝为级建筑物。3.2（1工程区地震基本烈度为（2大坝设防烈度为3.3洪水（1重现期为a相应流量Ｑ＝ｍ3／s。（2）校核洪水重现期为a；相应流量Ｑ＝ｍ3／s（3重现期为a相应流量Ｑ＝ｍ3／s3.4（1）校核洪水位（2）设计洪水位（3）正常蓄水位（4）防洪高水位（5）防洪限制水位ｍ；（6）死水位3.5（1）设计洪水时最大泄量ｍ3／s；相应下游水位（2）校核洪水时最大泄量ｍ3／s相应下游水位（3）调节流量ｍ3／s相应下游水位（4）最小流量ｍ3／s相应下游水位ｍ。3.6实用标准方案精彩文档（1）年水库泥沙淤积高程（2）泥沙的内摩擦角＝（3）泥沙的浮容重γn＝t／m33.7（1表1气温单位：℃月份123456789101112年平均多年月平均气温多年最低月平均气温℃；多年最高月平均气温℃。（2极端最高气温℃；极端最低气温℃。3.8水温表2水温单位：℃月份123456789101112年平均月平均水温3.9（1）风向：（2）风速：多年平均最大风速Ｖ＝m／s多年实测最大风速Ｖ＝m／s多年平均风速Ｖ＝m／s3.10坝区地形图（1／500～1／1000)3.11（1（2）坝区地质平、剖面图(1／500～1／1000)（3（4）坝区基岩与常规混凝土（或改性混凝土）之间的抗剪(断)新鲜基岩：f′=，C′=kPa；微风化基岩：f′=，C′=kPa；弱风化基岩：f′=，C′=kPa；强风化中下部基岩：f′=，C′=kPa；混凝土与基岩间抗剪摩擦系数f=。实用标准方案精彩文档（5）碾压混凝土层间薄弱面的抗剪断参数f′=，C′=kPa。(6)水文地质资料。(7)料场资料。3.12材料（1）水泥采用生产的水泥。（2）粉煤灰采用...
