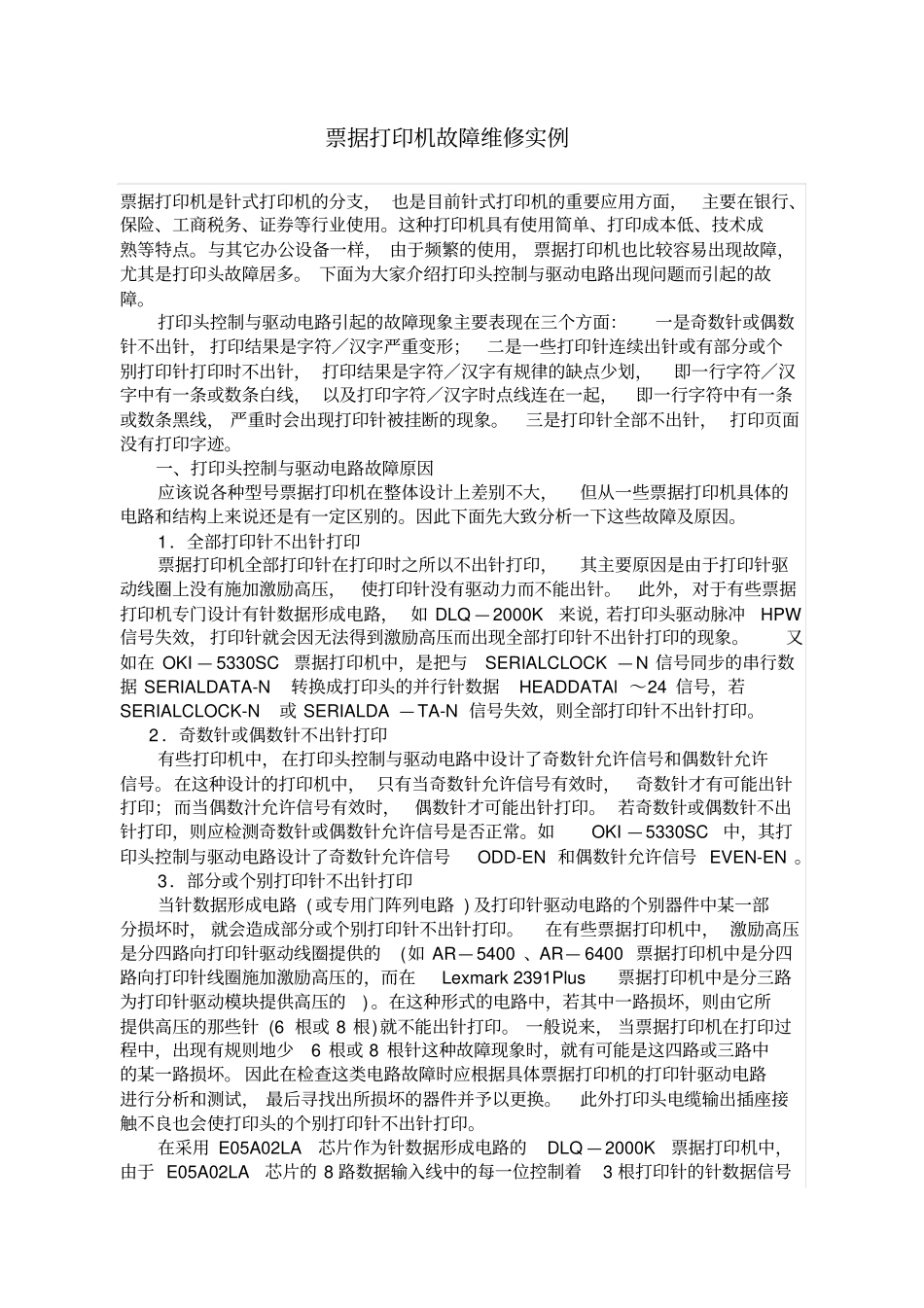

票据打印机故障维修实例_第1页
1/4

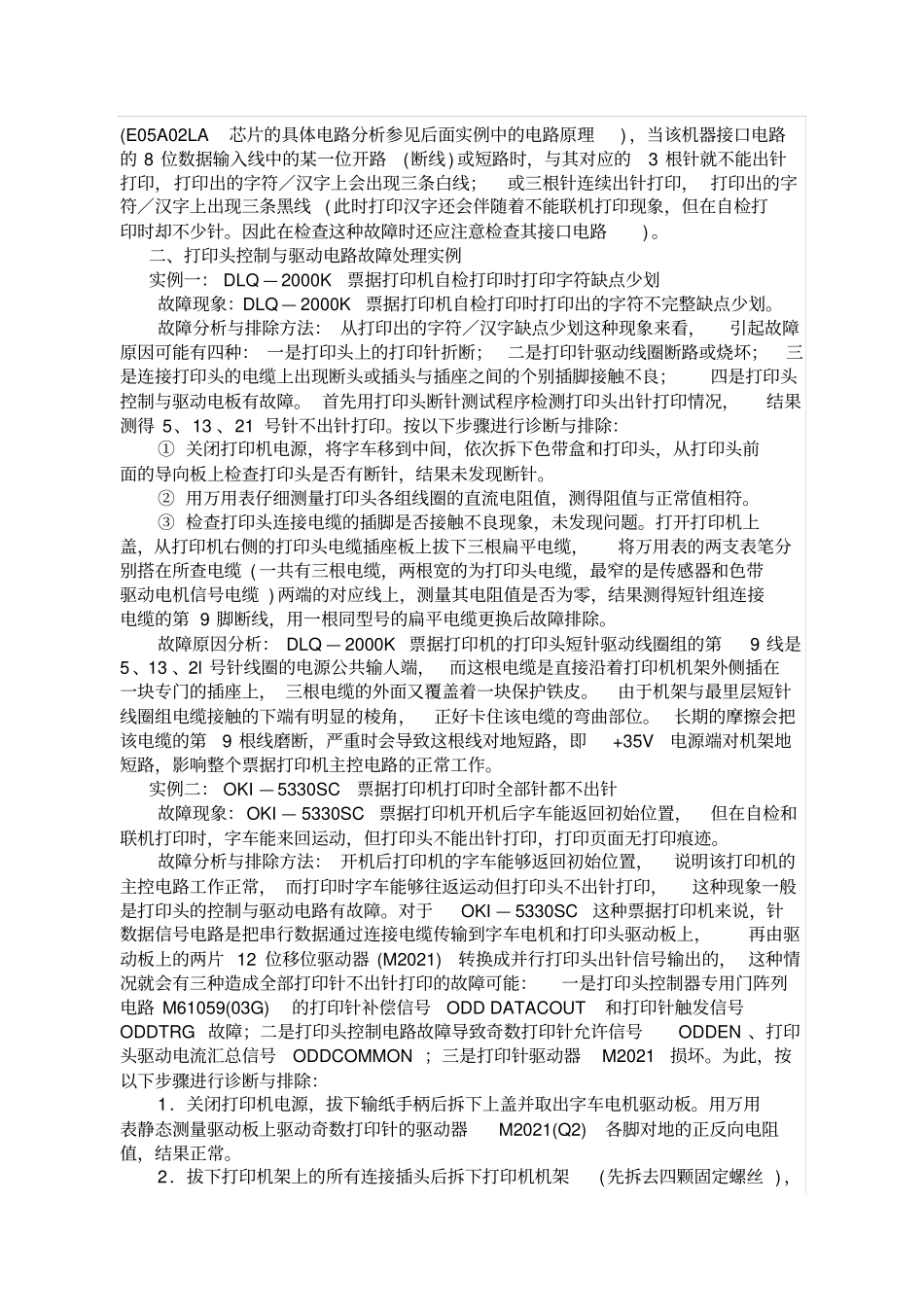

票据打印机故障维修实例_第2页
2/4

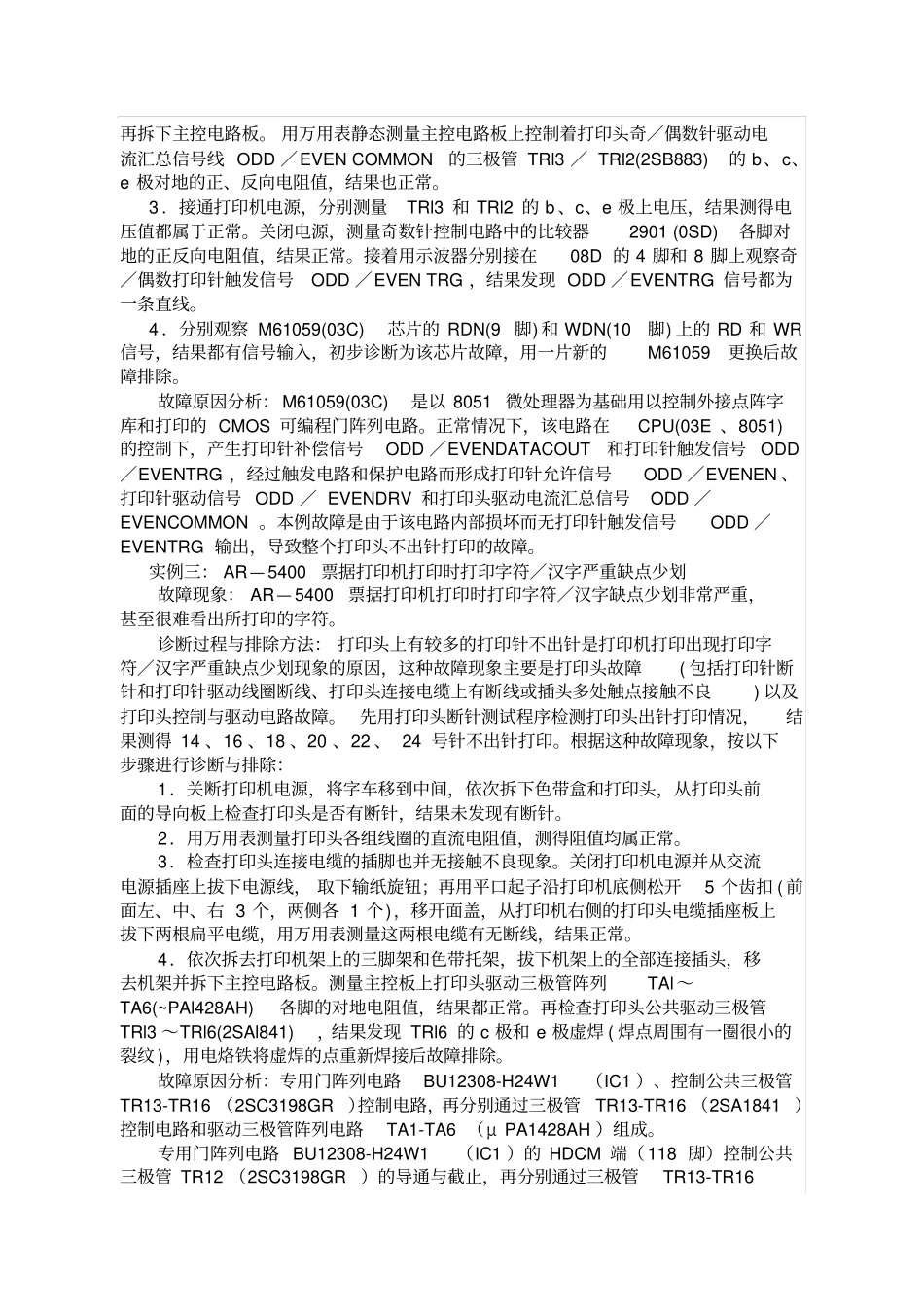

票据打印机故障维修实例_第3页
3/4
票据打印机故障维修实例票据打印机是针式打印机的分支,也是目前针式打印机的重要应用方面,主要在银行、保险、工商税务、证券等行业使用。这种打印机具有使用简单、打印成本低、技术成熟等特点。与其它办公设备一样,由于频繁的使用,票据打印机也比较容易出现故障,尤其是打印头故障居多。下面为大家介绍打印头控制与驱动电路出现问题而引起的故障。打印头控制与驱动电路引起的故障现象主要表现在三个方面:一是奇数针或偶数针不出针,打印结果是字符/汉字严重变形;二是一些打印针连续出针或有部分或个别打印针打印时不出针,打印结果是字符/汉字有规律的缺点少划,即一行字符/汉字中有一条或数条白线,以及打印字符/汉字时点线连在一起,即一行字符中有一条或数条黑线,严重时会出现打印针被挂断的现象。三是打印针全部不出针,打印页面没有打印字迹。一、打印头控制与驱动电路故障原因应该说各种型号票据打印机在整体设计上差别不大,但从一些票据打印机具体的电路和结构上来说还是有一定区别的。因此下面先大致分析一下这些故障及原因。1.全部打印针不出针打印票据打印机全部打印针在打印时之所以不出针打印,其主要原因是由于打印针驱动线圈上没有施加激励高压,使打印针没有驱动力而不能出针。此外,对于有些票据打印机专门设计有针数据形成电路,如DLQ—2000K来说,若打印头驱动脉冲HPW信号失效,打印针就会因无法得到激励高压而出现全部打印针不出针打印的现象。又如在OKI—5330SC票据打印机中,是把与SERIALCLOCK—N信号同步的串行数据SERIALDATA-N转换成打印头的并行针数据HEADDATAl~24信号,若SERIALCLOCK-N或SERIALDA—TA-N信号失效,则全部打印针不出针打印。2.奇数针或偶数针不出针打印有些打印机中,在打印头控制与驱动电路中设计了奇数针允许信号和偶数针允许信号。在这种设计的打印机中,只有当奇数针允许信号有效时,奇数针才有可能出针打印;而当偶数汁允许信号有效时,偶数针才可能出针打印。若奇数针或偶数针不出针打印,则应检测奇数针或偶数针允许信号是否正常。如OKI—5330SC中,其打印头控制与驱动电路设计了奇数针允许信号ODD-EN和偶数针允许信号EVEN-EN。3.部分或个别打印针不出针打印当针数据形成电路(或专用门阵列电路)及打印针驱动电路的个别器件中某一部分损坏时,就会造成部分或个别打印针不出针打印。在有些票据打印机中,激励高压是分四路向打印针驱动线圈提供的(如AR—5400、AR—6400票据打印机中是分四路向打印针线圈施加激励高压的,而在Lexmark2391Plus票据打印机中是分三路为打印针驱动模块提供高压的)。在这种形式的电路中,若其中一路损坏,则由它所提供高压的那些针(6根或8根)就不能出针打印。一般说来,当票据打印机在打印过程中,出现有规则地少6根或8根针这种故障现象时,就有可能是这四路或三路中的某一路损坏。因此在检查这类电路故障时应根据具体票据打印机的打印针驱动电路进行分析和测试,最后寻找出所损坏的器件并予以更换。此外打印头电缆输出插座接触不良也会使打印头的个别打印针不出针打印。在采用E05A02LA芯片作为针数据形成电路的DLQ—2000K票据打印机中,由于E05A02LA芯片的8路数据输入线中的每一位控制着3根打印针的针数据信号(E05A02LA芯片的具体电路分析参见后面实例中的电路原理),当该机器接口电路的8位数据输入线中的某一位开路(断线)或短路时,与其对应的3根针就不能出针打印,打印出的字符/汉字上会出现三条白线;或三根针连续出针打印,打印出的字符/汉字上出现三条黑线(此时打印汉字还会伴随着不能联机打印现象,但在自检打印时却不少针。因此在检查这种故障时还应注意检查其接口电路)。二、打印头控制与驱动电路故障处理实例实例一:DLQ—2000K票据打印机自检打印时打印字符缺点少划故障现象:DLQ—2000K票据打印机自检打印时打印出的字符不完整缺点少划。故障分析与排除方法:从打印出的字符/汉字缺点少划这种现象来看,引起故障原因可能有四种:一是打印头上的打印针折断;二是打印针驱动线圈断路或烧坏;三是连接打印头的电缆上出现断头或插头与插座之间的个别插脚接触不良;四是打印头控制...
