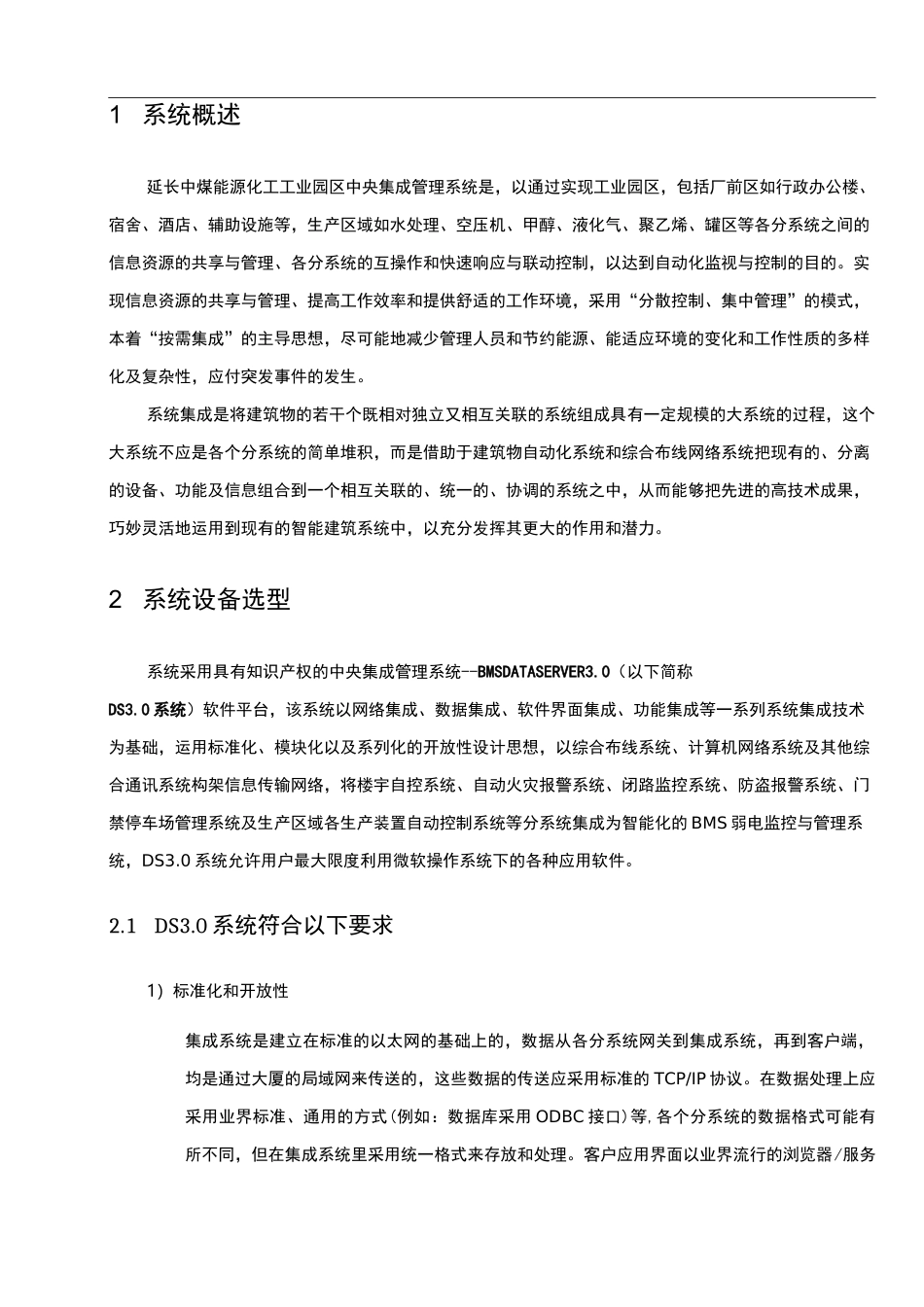

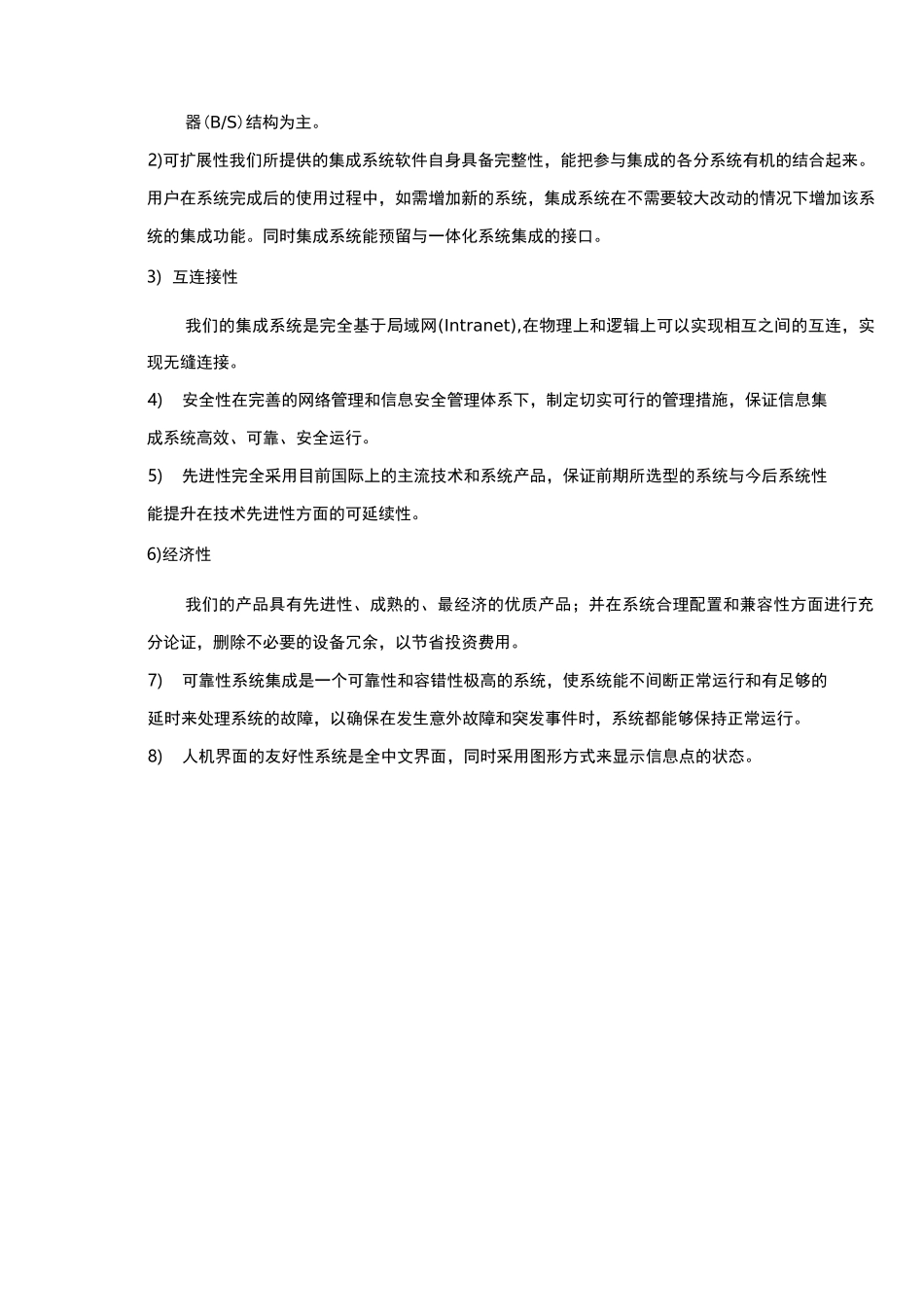

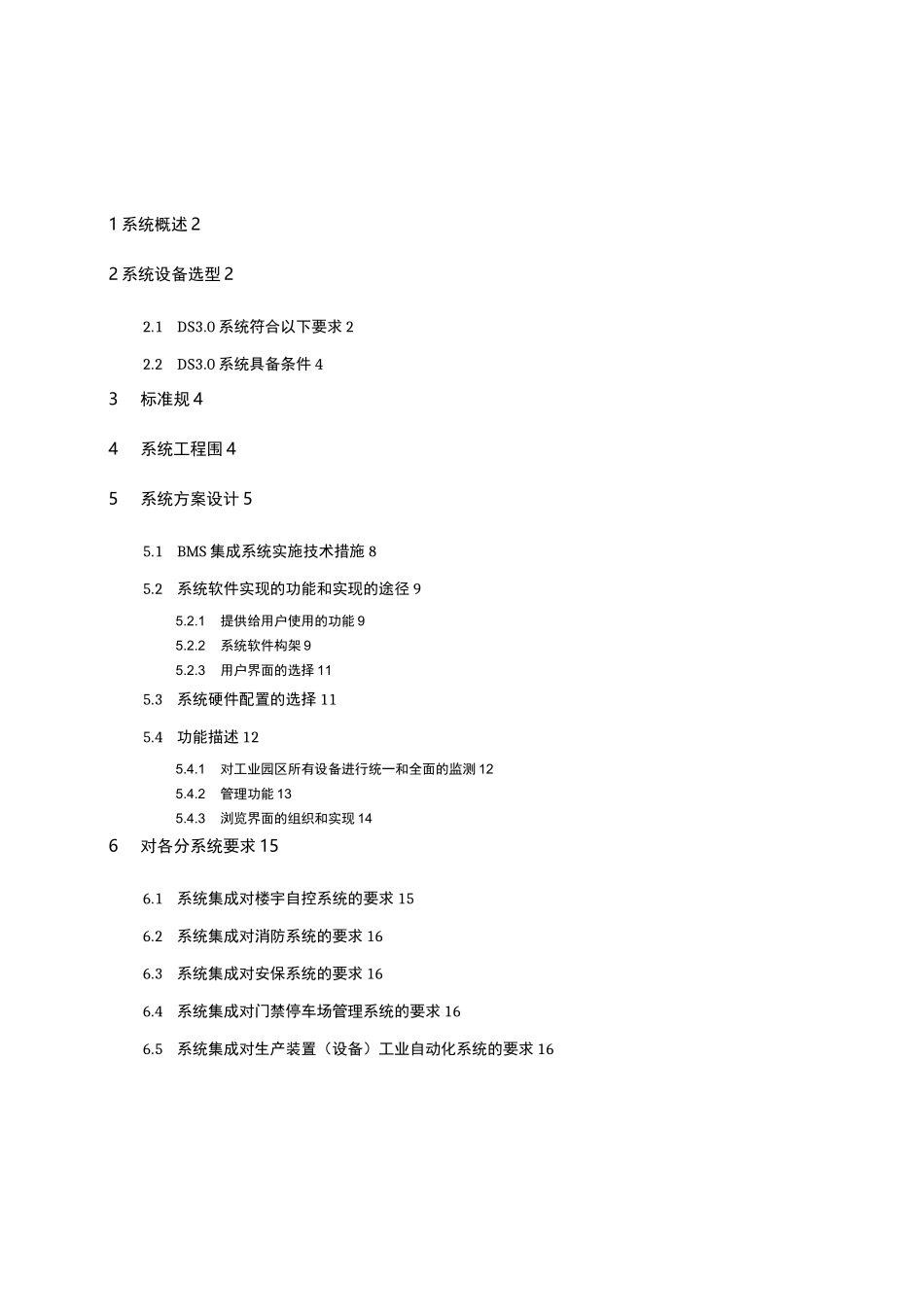

1系统概述22系统设备选型22.1DS3.0系统符合以下要求22.2DS3.0系统具备条件43标准规44系统工程围45系统方案设计55.1BMS集成系统实施技术措施85.2系统软件实现的功能和实现的途径95.2.1提供给用户使用的功能95.2.2系统软件构架95.2.3用户界面的选择115.3系统硬件配置的选择115.4功能描述125.4.1对工业园区所有设备进行统一和全面的监测125.4.2管理功能135.4.3浏览界面的组织和实现146对各分系统要求156.1系统集成对楼宇自控系统的要求156.2系统集成对消防系统的要求166.3系统集成对安保系统的要求166.4系统集成对门禁停车场管理系统的要求166.5系统集成对生产装置（设备）工业自动化系统的要求161系统概述延长中煤能源化工工业园区中央集成管理系统是，以通过实现工业园区，包括厂前区如行政办公楼、宿舍、酒店、辅助设施等，生产区域如水处理、空压机、甲醇、液化气、聚乙烯、罐区等各分系统之间的信息资源的共享与管理、各分系统的互操作和快速响应与联动控制，以达到自动化监视与控制的目的。实现信息资源的共享与管理、提高工作效率和提供舒适的工作环境，采用“分散控制、集中管理”的模式，本着“按需集成”的主导思想，尽可能地减少管理人员和节约能源、能适应环境的变化和工作性质的多样化及复杂性，应付突发事件的发生。系统集成是将建筑物的若干个既相对独立又相互关联的系统组成具有一定规模的大系统的过程，这个大系统不应是各个分系统的简单堆积，而是借助于建筑物自动化系统和综合布线网络系统把现有的、分离的设备、功能及信息组合到一个相互关联的、统一的、协调的系统之中，从而能够把先进的高技术成果，巧妙灵活地运用到现有的智能建筑系统中，以充分发挥其更大的作用和潜力。2系统设备选型系统采用具有知识产权的中央集成管理系统--BMSDATASERVER3.0（以下简称DS3.0系统）软件平台，该系统以网络集成、数据集成、软件界面集成、功能集成等一系列系统集成技术为基础，运用标准化、模块化以及系列化的开放性设计思想，以综合布线系统、计算机网络系统及其他综合通讯系统构架信息传输网络，将楼宇自控系统、自动火灾报警系统、闭路监控系统、防盗报警系统、门禁停车场管理系统及生产区域各生产装置自动控制系统等分系统集成为智能化的BMS弱电监控与管理系统，DS3.0系统允许用户最大限度利用微软操作系统下的各种应用软件。2.1DS3.0系统符合以下要求1）标准化和开放性集成系统是建立在标准的以太网的基础上的，数据从各分系统网关到集成系统，再到客户端，均是通过大厦的局域网来传送的，这些数据的传送应采用标准的TCP/IP协议。在数据处理上应采用业界标准、通用的方式(例如：数据库采用ODBC接口)等,各个分系统的数据格式可能有所不同，但在集成系统里采用统一格式来存放和处理。客户应用界面以业界流行的浏览器/服务器(B/S)结构为主。2)可扩展性我们所提供的集成系统软件自身具备完整性，能把参与集成的各分系统有机的结合起来。用户在系统完成后的使用过程中，如需增加新的系统，集成系统在不需要较大改动的情况下增加该系统的集成功能。同时集成系统能预留与一体化系统集成的接口。3)互连接性我们的集成系统是完全基于局域网(Intranet),在物理上和逻辑上可以实现相互之间的互连，实现无缝连接。4)安全性在完善的网络管理和信息安全管理体系下，制定切实可行的管理措施，保证信息集成系统高效、可靠、安全运行。5)先进性完全采用目前国际上的主流技术和系统产品，保证前期所选型的系统与今后系统性能提升在技术先进性方面的可延续性。6)经济性我们的产品具有先进性、成熟的、最经济的优质产品；并在系统合理配置和兼容性方面进行充分论证，删除不必要的设备冗余，以节省投资费用。7)可靠性系统集成是一个可靠性和容错性极高的系统，使系统能不间断正常运行和有足够的延时来处理系统的故障，以确保在发生意外故障和突发事件时，系统都能够保持正常运行。8)人机界面的友好性系统是全中文界面，同时采用图形方式来显示信息点的状态。2.2DS3.0系统具备条件•DS3.0系统具有先进的自动化控制模式；•DS3.0系统所有接口均基于标准的TCP/IP数据接口协议和容•DS3.0系统具有...
