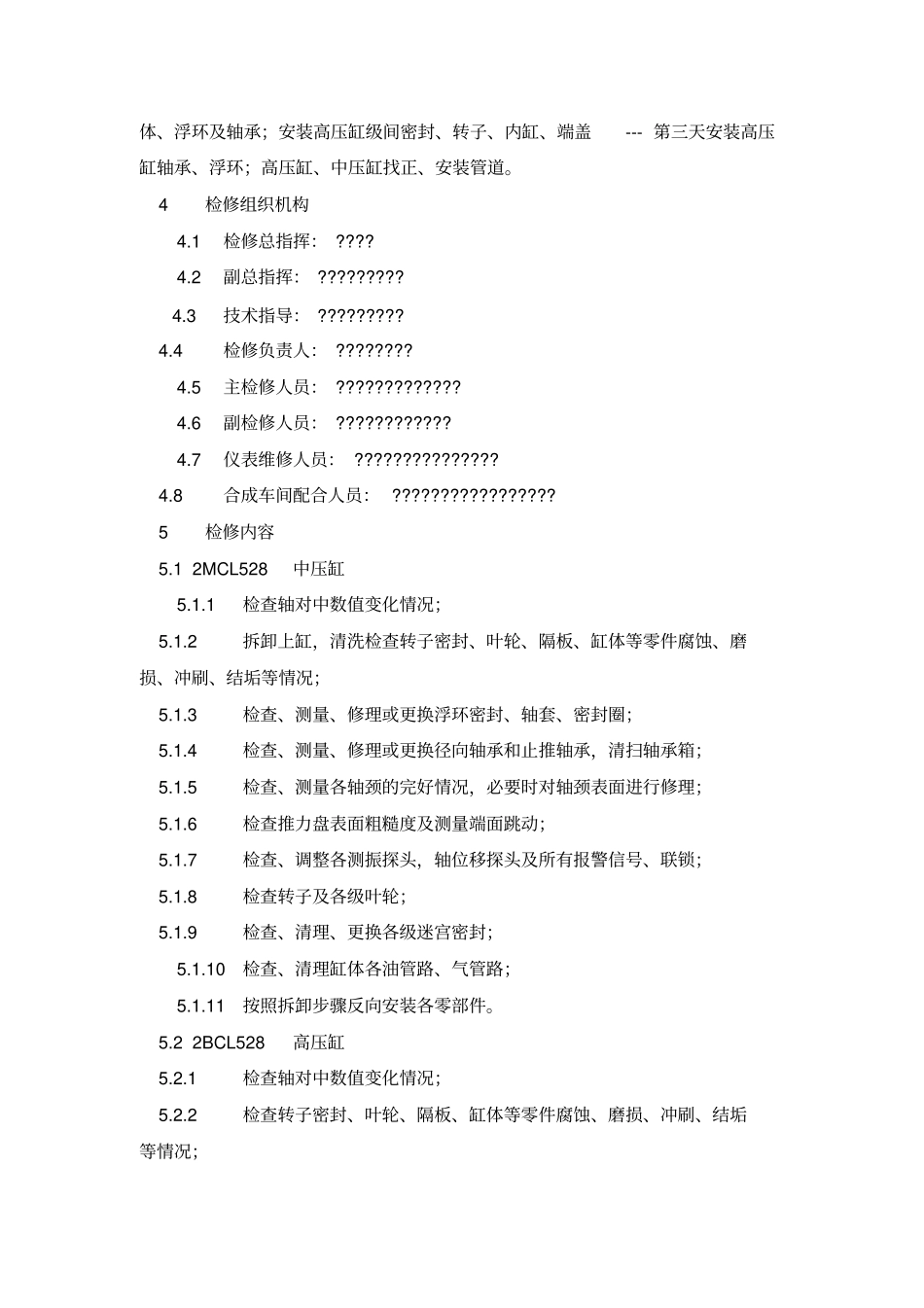

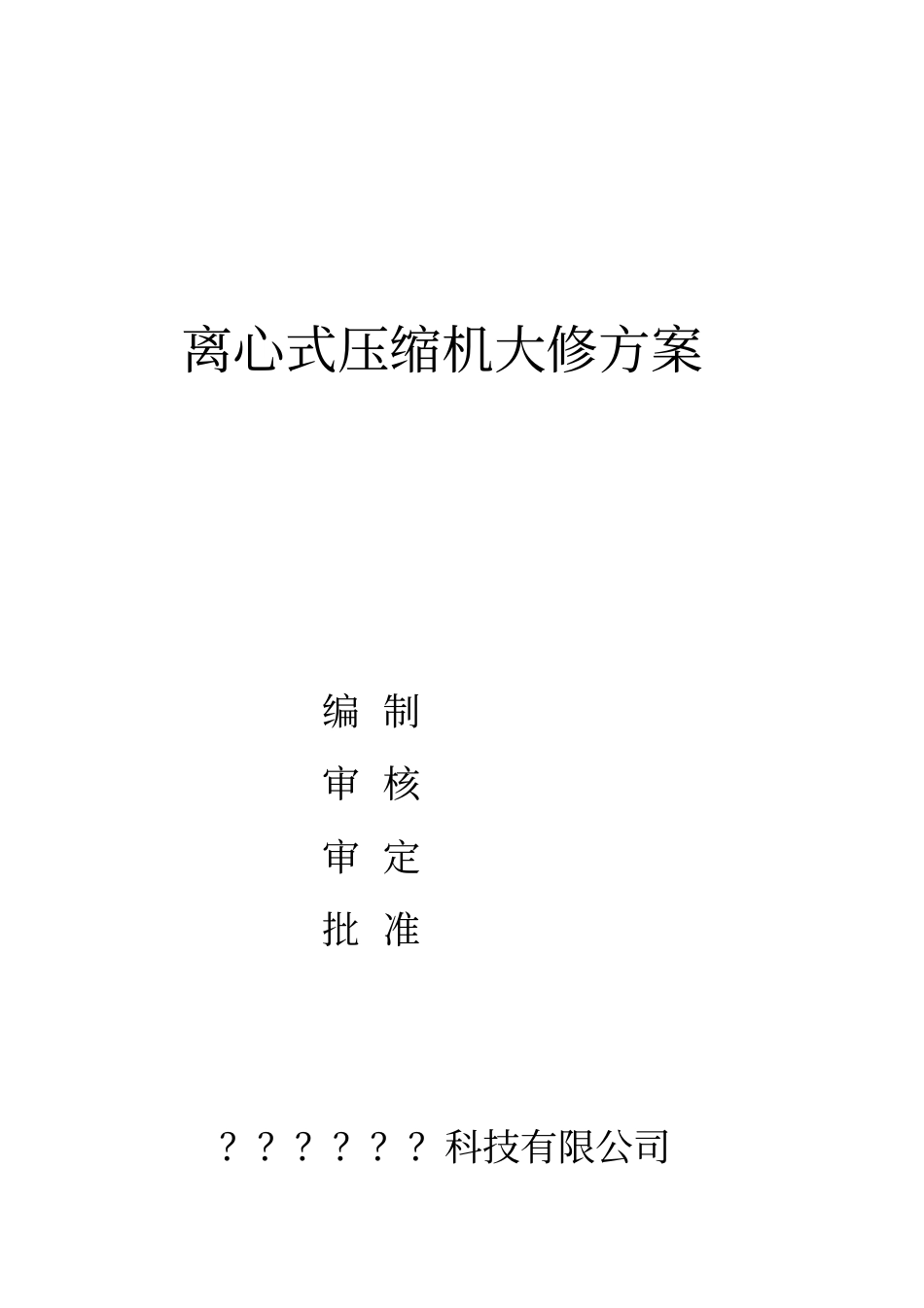

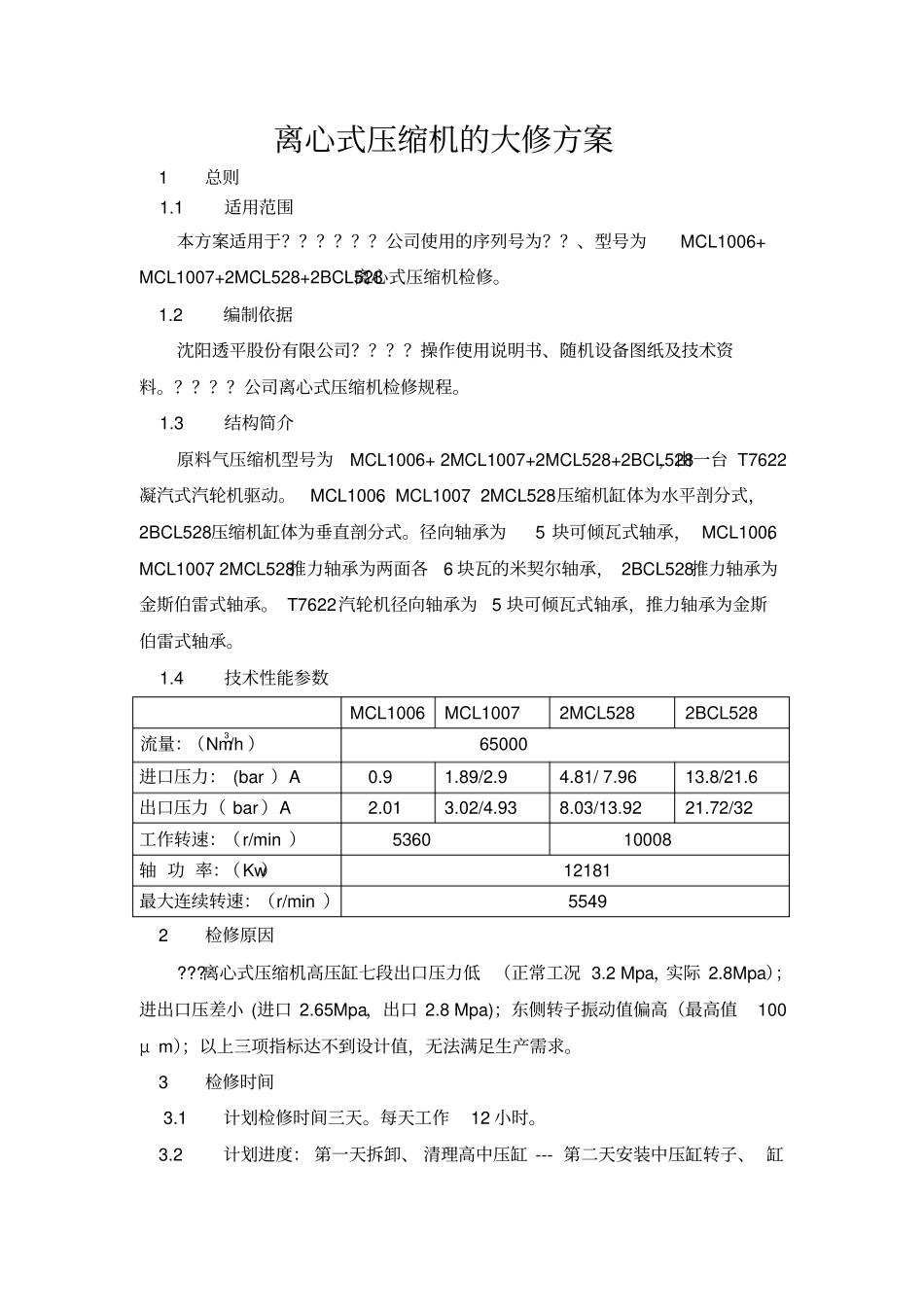

离心式压缩机大修方案编制审核审定批准？？？？？？科技有限公司离心式压缩机的大修方案1总则1.1适用范围本方案适用于？？？？？？公司使用的序列号为？？、型号为MCL1006+MCL1007+2MCL528+2BCL528离心式压缩机检修。1.2编制依据沈阳透平股份有限公司？？？？操作使用说明书、随机设备图纸及技术资料。？？？？公司离心式压缩机检修规程。1.3结构简介原料气压缩机型号为MCL1006+2MCL1007+2MCL528+2BCL528，由一台T7622凝汽式汽轮机驱动。MCL1006、MCL1007、2MCL528压缩机缸体为水平剖分式，2BCL528压缩机缸体为垂直剖分式。径向轴承为5块可倾瓦式轴承，MCL1006、MCL1007、2MCL528推力轴承为两面各6块瓦的米契尔轴承，2BCL528推力轴承为金斯伯雷式轴承。T7622汽轮机径向轴承为5块可倾瓦式轴承，推力轴承为金斯伯雷式轴承。1.4技术性能参数MCL1006MCL10072MCL5282BCL528流量：（Nm3/h）65000进口压力：(bar）A0.91.89/2.94.81/7.9613.8/21.6出口压力（bar）A2.013.02/4.938.03/13.9221.72/32工作转速：（r/min）536010008轴功率：（Kw）12181最大连续转速：（r/min）55492检修原因???离心式压缩机高压缸七段出口压力低（正常工况3.2Mpa，实际2.8Mpa）；进出口压差小(进口2.65Mpa，出口2.8Mpa)；东侧转子振动值偏高（最高值100μm）；以上三项指标达不到设计值，无法满足生产需求。3检修时间3.1计划检修时间三天。每天工作12小时。3.2计划进度：第一天拆卸、清理高中压缸---第二天安装中压缸转子、缸体、浮环及轴承；安装高压缸级间密封、转子、内缸、端盖---第三天安装高压缸轴承、浮环；高压缸、中压缸找正、安装管道。4检修组织机构4.1检修总指挥：????4.2副总指挥：?????????4.3技术指导：?????????4.4检修负责人：????????4.5主检修人员：?????????????4.6副检修人员：????????????4.7仪表维修人员：???????????????4.8合成车间配合人员：?????????????????5检修内容5.12MCL528中压缸5.1.1检查轴对中数值变化情况；5.1.2拆卸上缸，清洗检查转子密封、叶轮、隔板、缸体等零件腐蚀、磨损、冲刷、结垢等情况；5.1.3检查、测量、修理或更换浮环密封、轴套、密封圈；5.1.4检查、测量、修理或更换径向轴承和止推轴承，清扫轴承箱；5.1.5检查、测量各轴颈的完好情况，必要时对轴颈表面进行修理；5.1.6检查推力盘表面粗糙度及测量端面跳动；5.1.7检查、调整各测振探头，轴位移探头及所有报警信号、联锁；5.1.8检查转子及各级叶轮；5.1.9检查、清理、更换各级迷宫密封；5.1.10检查、清理缸体各油管路、气管路；5.1.11按照拆卸步骤反向安装各零部件。5.22BCL528高压缸5.2.1检查轴对中数值变化情况；5.2.2检查转子密封、叶轮、隔板、缸体等零件腐蚀、磨损、冲刷、结垢等情况；5.2.3检查、测量、修理或更换浮环密封、轴套、密封圈；5.2.4检查、测量、修理或更换径向轴承和止推轴承；拆卸缸体；5.2.5检查、测量各轴颈的完好情况，必要时对轴颈表面进行修理；5.2.6检查推力盘表面粗糙度及测量端面跳动；5.2.7检查、调整各测振探头，轴位移探头及所有报警信号、联锁；5.2.8检查2BCL528缸各级叶轮；5.2.9检查、清理、更换各级梳齿密封；5.2.10检查、清理缸体各油管路、气管路；5.2.11转子、定子流道清理；5.2.12按照拆卸步骤反向安装各零部件。6拆卸步骤6.12MCL528中压缸联轴器盖子—仪表探头—联轴器中端—检测对中数据—测量轴位移—测量主轴瓦间隙—轴承—联轴器—浮环—吊缸—转子6.22BCL528高压缸联轴器盖子—仪表探头—联轴器中端—检测对中数据—测量轴位移—测量主轴瓦间隙—轴承—联轴器—浮环—吊缸—抽内缸—内缸上下解体—转子—拆卸级间梳齿密封7主要零部件的检修步骤、方法及技术要求7.1径向轴承7.1.1拆卸程序7.1.1.1拆去仪表探头和其他妨碍轴承拆卸的仪表接线；7.1.1.2拆轴承盖中分面螺栓和定位销，用顶丝轻轻顶起轴承盖，然后吊开轴承盖；7.1.1.3拆开轴承体中分面螺栓，拆去径向轴承上部；7.1.1.4用抬轴专用工具轻轻将轴抬起，提起高度以下半轴承体能刚好绕轴转动为限，且不得超过0.15mm（用百分表观察）。将下轴承体绕轴翻转至轴颈上部，拆去下部轴承。注意：不得在转子两端同时...
