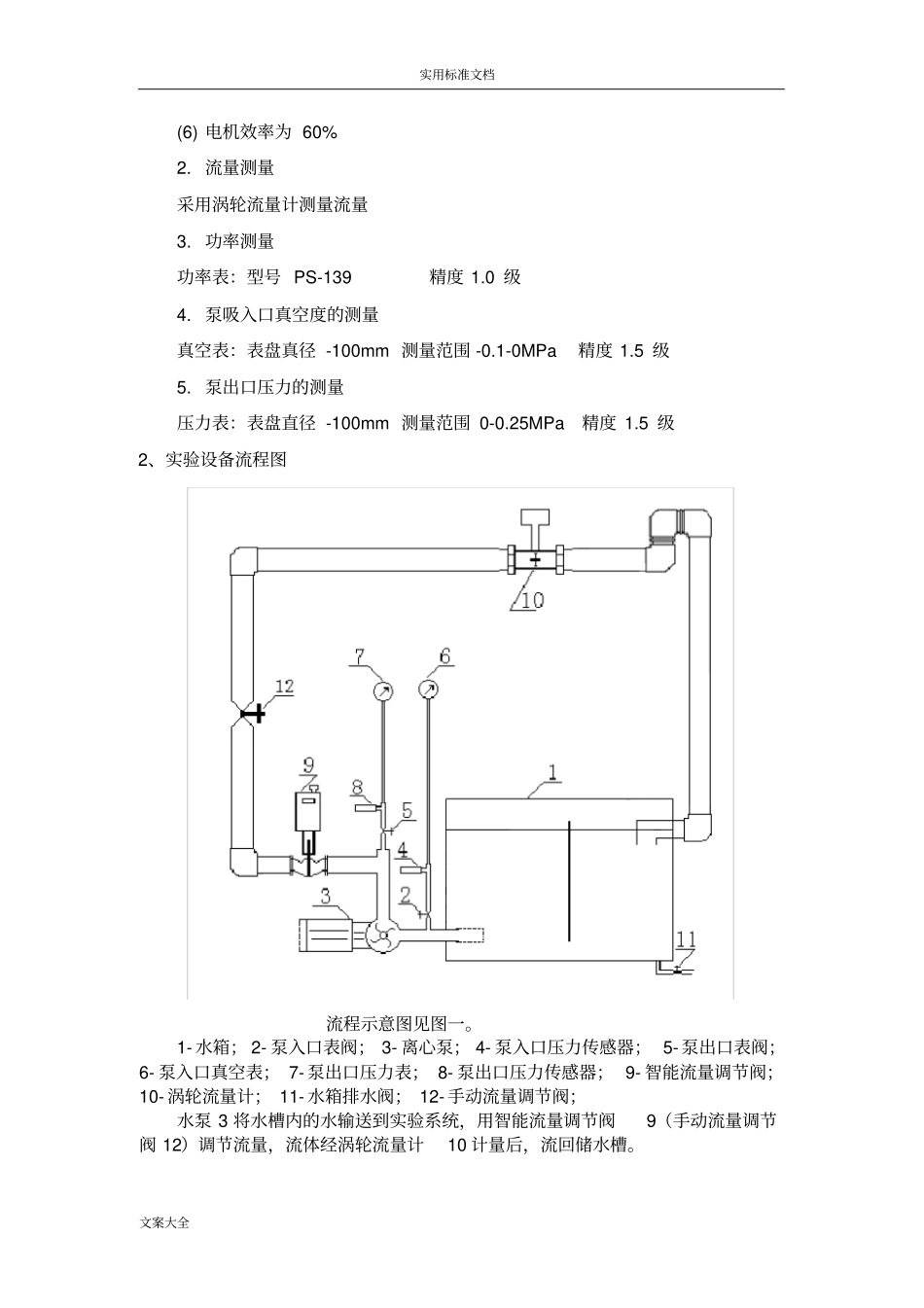

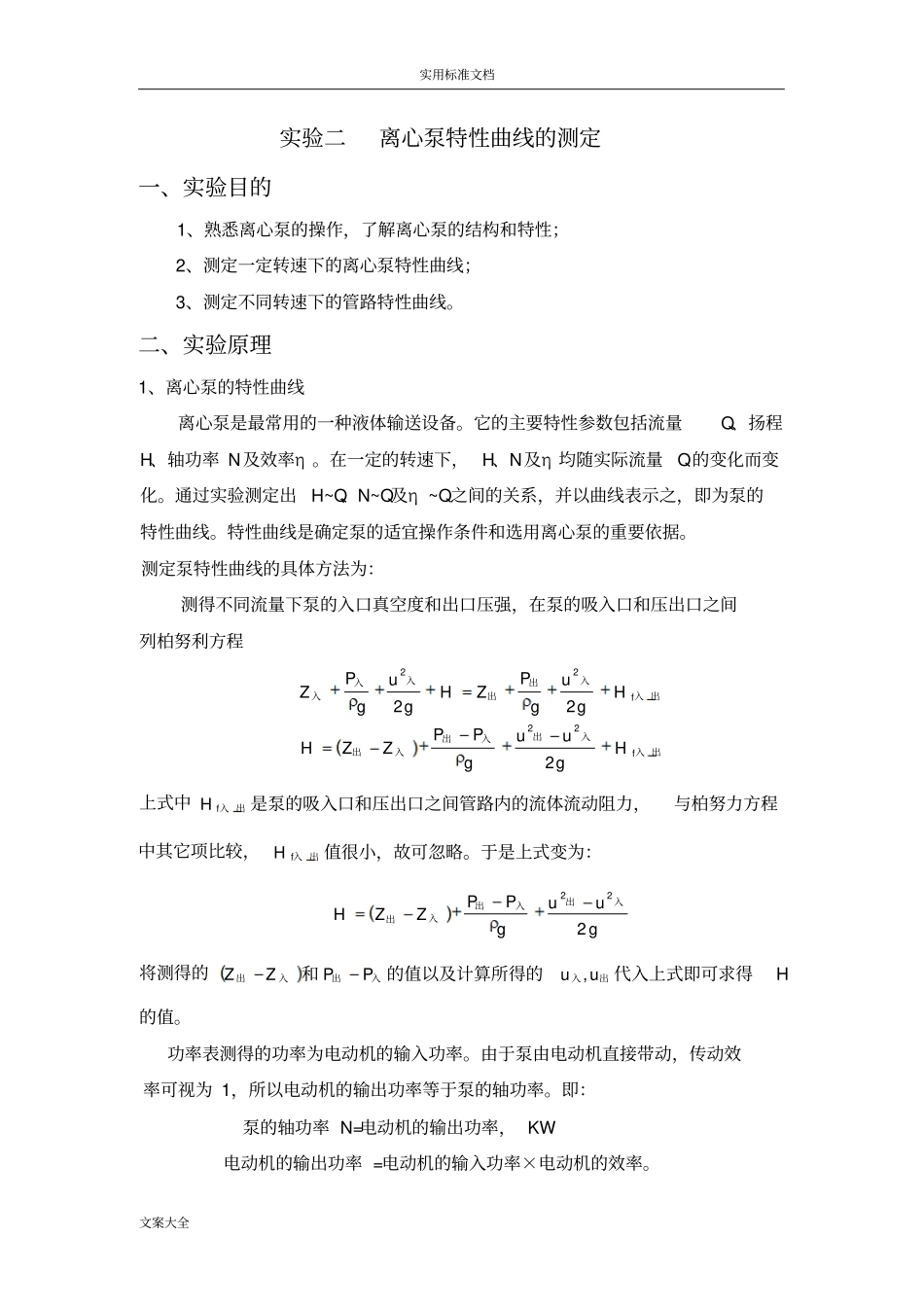

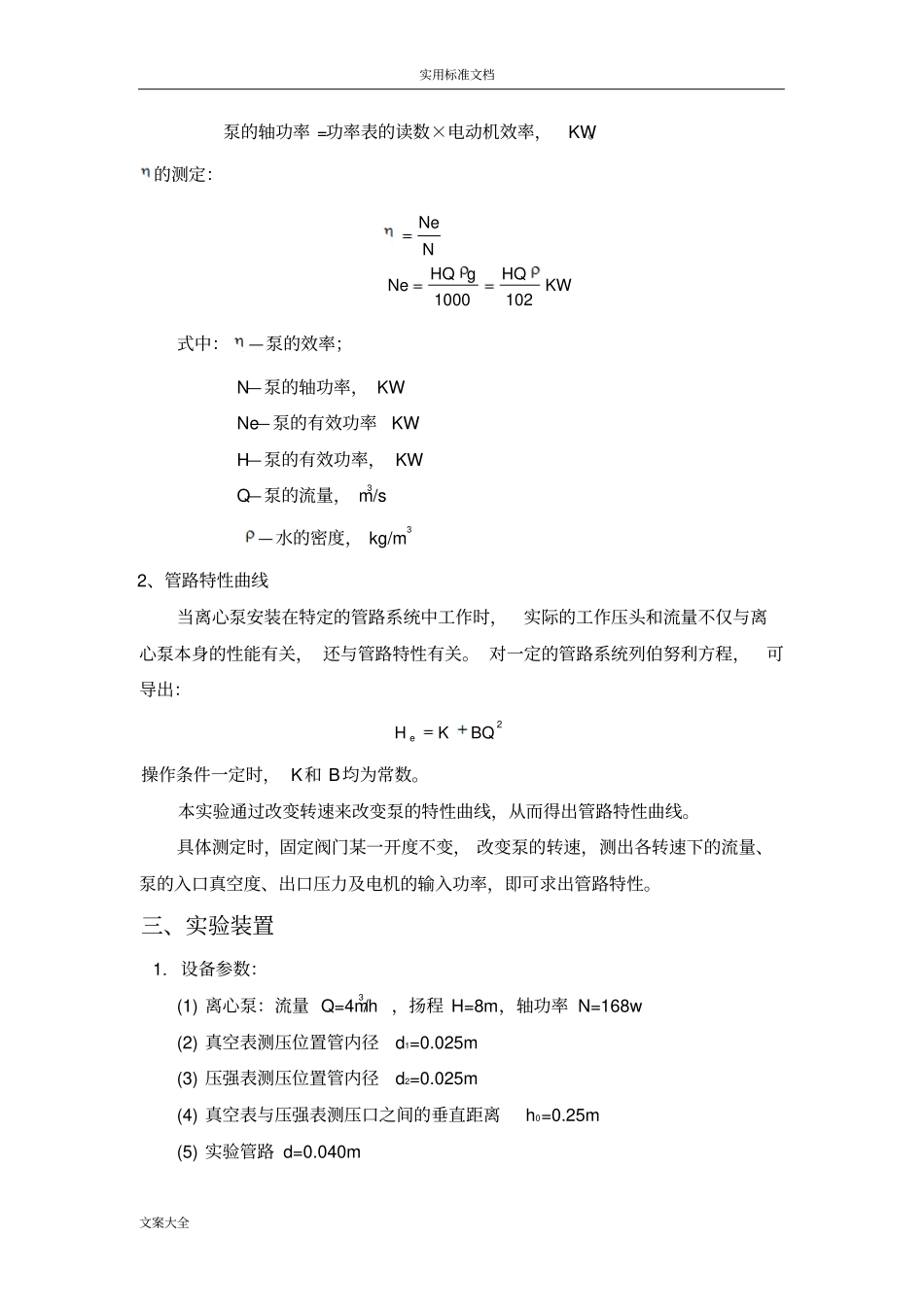

实用标准文档文案大全实验二离心泵特性曲线的测定一、实验目的1、熟悉离心泵的操作，了解离心泵的结构和特性；2、测定一定转速下的离心泵特性曲线；3、测定不同转速下的管路特性曲线。二、实验原理1、离心泵的特性曲线离心泵是最常用的一种液体输送设备。它的主要特性参数包括流量Q、扬程H、轴功率N及效率η。在一定的转速下，H、N及η均随实际流量Q的变化而变化。通过实验测定出H~Q、N~Q及η~Q之间的关系，并以曲线表示之，即为泵的特性曲线。特性曲线是确定泵的适宜操作条件和选用离心泵的重要依据。测定泵特性曲线的具体方法为：测得不同流量下泵的入口真空度和出口压强，在泵的吸入口和压出口之间列柏努利方程出入入出入出入出出入入出出入入入ffHguugPPZZHHgugPZHgugPZ2222222上式中出入fH是泵的吸入口和压出口之间管路内的流体流动阻力，与柏努力方程中其它项比较，出入fH值很小，故可忽略。于是上式变为：guugPPZZH222入出入出入出将测得的入出ZZ和入出PP的值以及计算所得的出入uu,代入上式即可求得H的值。功率表测得的功率为电动机的输入功率。由于泵由电动机直接带动，传动效率可视为1，所以电动机的输出功率等于泵的轴功率。即：泵的轴功率N=电动机的输出功率，KW电动机的输出功率=电动机的输入功率×电动机的效率。实用标准文档文案大全泵的轴功率=功率表的读数×电动机效率，KW。的测定：KWHQgHQNeNNe1021000式中：—泵的效率；N—泵的轴功率，KWNe—泵的有效功率KWH—泵的有效功率，KWQ—泵的流量，m3/s—水的密度，kg/m32、管路特性曲线当离心泵安装在特定的管路系统中工作时，实际的工作压头和流量不仅与离心泵本身的性能有关，还与管路特性有关。对一定的管路系统列伯努利方程，可导出：2BQKHe操作条件一定时，K和B均为常数。本实验通过改变转速来改变泵的特性曲线，从而得出管路特性曲线。具体测定时，固定阀门某一开度不变，改变泵的转速，测出各转速下的流量、泵的入口真空度、出口压力及电机的输入功率，即可求出管路特性。三、实验装置1.设备参数：(1)离心泵：流量Q=4m3/h，扬程H=8m，轴功率N=168w(2)真空表测压位置管内径d1=0.025m(3)压强表测压位置管内径d2=0.025m(4)真空表与压强表测压口之间的垂直距离h0=0.25m(5)实验管路d=0.040m实用标准文档文案大全(6)电机效率为60%2.流量测量采用涡轮流量计测量流量3.功率测量功率表：型号PS-139精度1.0级4.泵吸入口真空度的测量真空表：表盘真径-100mm测量范围-0.1-0MPa精度1.5级5.泵出口压力的测量压力表：表盘直径-100mm测量范围0-0.25MPa精度1.5级2、实验设备流程图流程示意图见图一。1-水箱；2-泵入口表阀；3-离心泵；4-泵入口压力传感器；5-泵出口表阀；6-泵入口真空表；7-泵出口压力表；8-泵出口压力传感器；9-智能流量调节阀；10-涡轮流量计；11-水箱排水阀；12-手动流量调节阀；水泵3将水槽内的水输送到实验系统，用智能流量调节阀9（手动流量调节阀12）调节流量，流体经涡轮流量计10计量后，流回储水槽。实用标准文档文案大全仪表柜示意图二四、实验方法与步骤实验前准备：1.向储水槽内注入水（条件允许的情况下最好用蒸馏水）。2.检查智能流量调节阀9（手动流量调节阀12），压力表7及真空表6的开关是否关闭(应关闭)。3.启动实验装置总电源。手动实验方法及步骤：1、用变频调速器上∧、∨及＜键设定频率50HZ后，按泵开关启动离心泵，按调频器上run键，将手动调节阀12全开。待系统内流体稳定，打开压力表和真空表的开关，方可测取数据。2、测取数据的顺行可从最大流量至0，或反之。一般测10~20组数据。3、每次在稳定的条件下同时记录：流量、压力表、真空表、功率表的读数及流体温度。4、将流量定在8-9mL/min之间，用变频调速器上∧、∨及＜键设定频率，从大到小，测定系列数据。每次在稳定的条件下同时记录：流量、压力表、真空实用标准文档文案大全表、功率表的读数及流体温度。5、实验结束，关闭流量调节阀，停泵，切断电源。五、使用实验设备注意事项1.该装置电路采用五线三相制配电，实验设备应良好地接地。2.使用变频调速器时一定注意FWD指示灯亮，切忌按FWDREV键REV指示灯亮，电机反转。3.启动离心...
