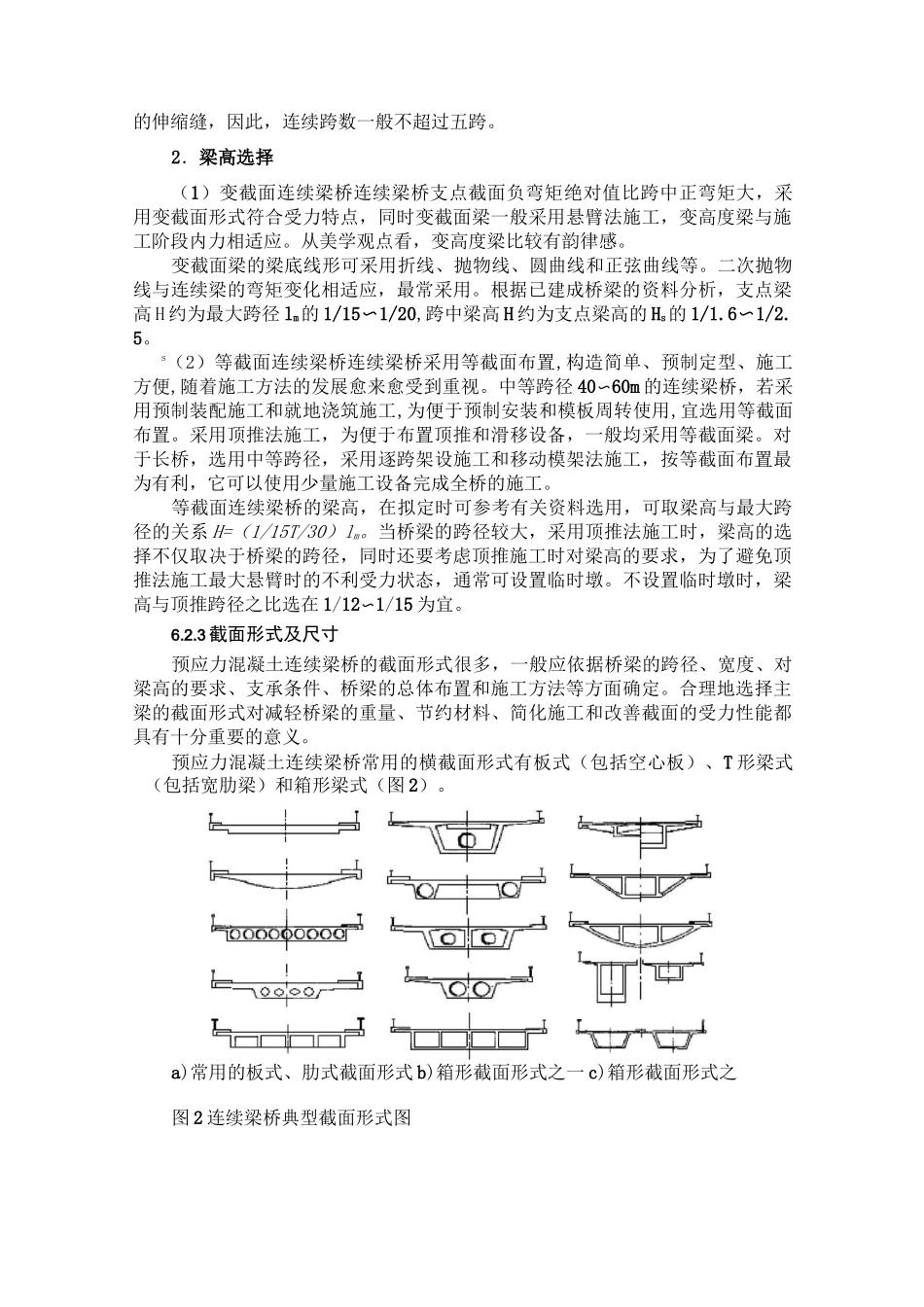

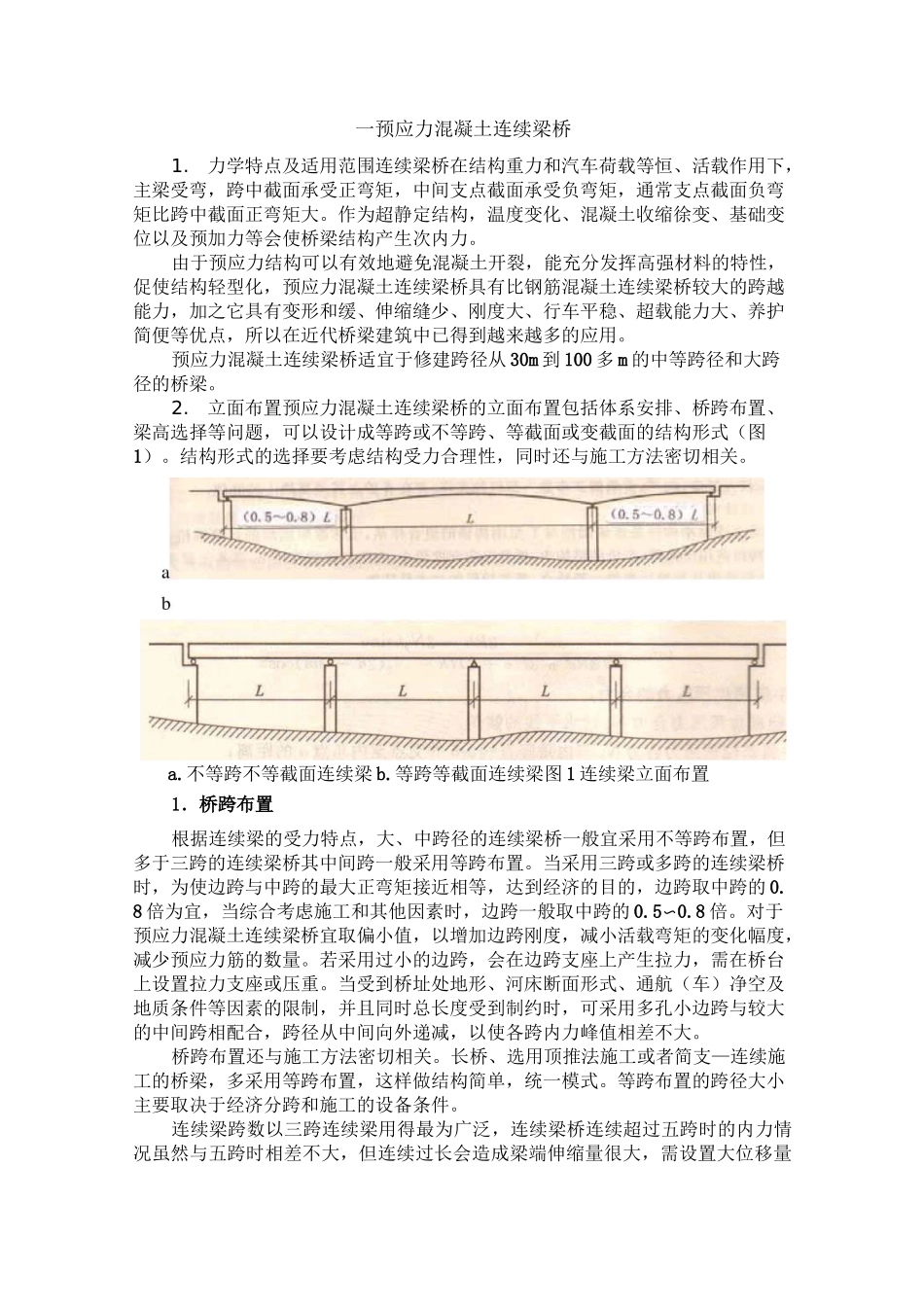

一预应力混凝土连续梁桥1.力学特点及适用范围连续梁桥在结构重力和汽车荷载等恒、活载作用下，主梁受弯，跨中截面承受正弯矩，中间支点截面承受负弯矩，通常支点截面负弯矩比跨中截面正弯矩大。作为超静定结构，温度变化、混凝土收缩徐变、基础变位以及预加力等会使桥梁结构产生次内力。由于预应力结构可以有效地避免混凝土开裂，能充分发挥高强材料的特性，促使结构轻型化，预应力混凝土连续梁桥具有比钢筋混凝土连续梁桥较大的跨越能力，加之它具有变形和缓、伸缩缝少、刚度大、行车平稳、超载能力大、养护简便等优点，所以在近代桥梁建筑中已得到越来越多的应用。预应力混凝土连续梁桥适宜于修建跨径从30m到100多m的中等跨径和大跨径的桥梁。2.立面布置预应力混凝土连续梁桥的立面布置包括体系安排、桥跨布置、梁高选择等问题，可以设计成等跨或不等跨、等截面或变截面的结构形式（图1）。结构形式的选择要考虑结构受力合理性，同时还与施工方法密切相关。a.不等跨不等截面连续梁b.等跨等截面连续梁图1连续梁立面布置1．桥跨布置根据连续梁的受力特点，大、中跨径的连续梁桥一般宜采用不等跨布置，但多于三跨的连续梁桥其中间跨一般采用等跨布置。当采用三跨或多跨的连续梁桥时，为使边跨与中跨的最大正弯矩接近相等，达到经济的目的，边跨取中跨的0.8倍为宜，当综合考虑施工和其他因素时，边跨一般取中跨的0.5〜0.8倍。对于预应力混凝土连续梁桥宜取偏小值，以增加边跨刚度，减小活载弯矩的变化幅度，减少预应力筋的数量。若采用过小的边跨，会在边跨支座上产生拉力，需在桥台上设置拉力支座或压重。当受到桥址处地形、河床断面形式、通航（车）净空及地质条件等因素的限制，并且同时总长度受到制约时，可采用多孔小边跨与较大的中间跨相配合，跨径从中间向外递减，以使各跨内力峰值相差不大。桥跨布置还与施工方法密切相关。长桥、选用顶推法施工或者简支—连续施工的桥梁，多采用等跨布置，这样做结构简单，统一模式。等跨布置的跨径大小主要取决于经济分跨和施工的设备条件。连续梁跨数以三跨连续梁用得最为广泛，连续梁桥连续超过五跨时的内力情况虽然与五跨时相差不大，但连续过长会造成梁端伸缩量很大，需设置大位移量的伸缩缝，因此，连续跨数一般不超过五跨。2．梁高选择（1）变截面连续梁桥连续梁桥支点截面负弯矩绝对值比跨中正弯矩大，采用变截面形式符合受力特点，同时变截面梁一般采用悬臂法施工，变高度梁与施工阶段内力相适应。从美学观点看，变高度梁比较有韵律感。变截面梁的梁底线形可采用折线、抛物线、圆曲线和正弦曲线等。二次抛物线与连续梁的弯矩变化相适应，最常采用。根据已建成桥梁的资料分析，支点梁高H约为最大跨径lm的1/15〜1/20,跨中梁高H约为支点梁高的Hs的1/1.6〜1/2.5。s（2）等截面连续梁桥连续梁桥采用等截面布置,构造简单、预制定型、施工方便,随着施工方法的发展愈来愈受到重视。中等跨径40〜60m的连续梁桥，若采用预制装配施工和就地浇筑施工,为便于预制安装和模板周转使用,宜选用等截面布置。采用顶推法施工，为便于布置顶推和滑移设备，一般均采用等截面梁。对于长桥，选用中等跨径，采用逐跨架设施工和移动模架法施工，按等截面布置最为有利，它可以使用少量施工设备完成全桥的施工。等截面连续梁桥的梁高，在拟定时可参考有关资料选用，可取梁高与最大跨径的关系H=（1/15T/30）lm。当桥梁的跨径较大，采用顶推法施工时，梁高的选择不仅取决于桥梁的跨径，同时还要考虑顶推施工时对梁高的要求，为了避免顶推法施工最大悬臂时的不利受力状态，通常可设置临时墩。不设置临时墩时，梁高与顶推跨径之比选在1/12〜1/15为宜。6.2.3截面形式及尺寸预应力混凝土连续梁桥的截面形式很多，一般应依据桥梁的跨径、宽度、对梁高的要求、支承条件、桥梁的总体布置和施工方法等方面确定。合理地选择主梁的截面形式对减轻桥梁的重量、节约材料、简化施工和改善截面的受力性能都具有十分重要的意义。预应力混凝土连续梁桥常用的横截面形式有板式（包括空心板）、T形梁式（包括宽肋梁）和箱形梁式（图2）。a)常用的板式、肋式截面形式b)箱形截面形式之...
