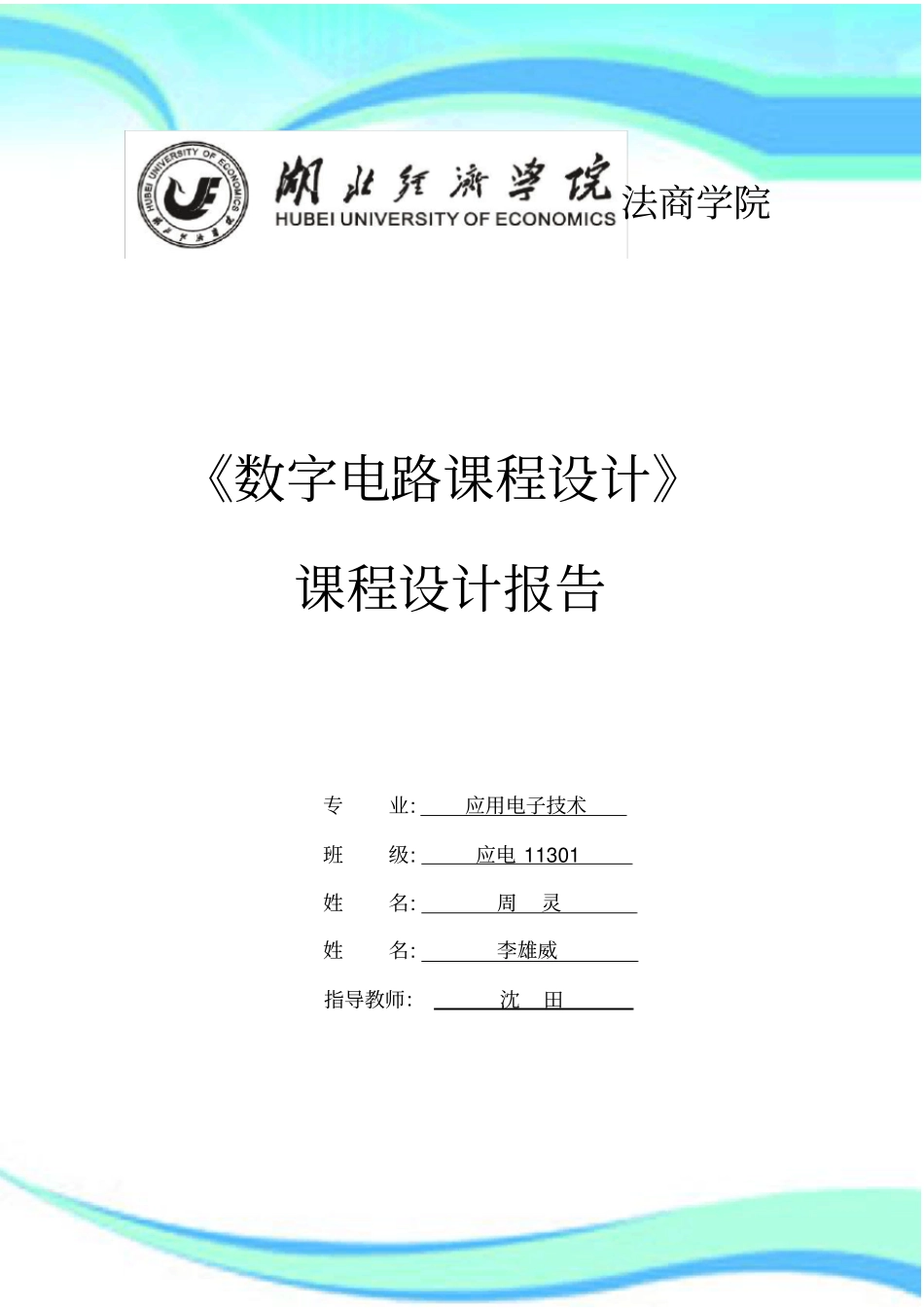

秒篮球倒计时数电实验报告————————————————————————————————作者：————————————————————————————————日期：法商学院《数字电路课程设计》课程设计报告专业:应用电子技术班级:应电11301姓名:周灵姓名:李雄威指导教师：沈田课程设计任务书设计题目：篮球竞赛24秒倒计时器设计任务与要求：设计一个篮球竞赛24秒倒计时电路，该电路能实现如下功能：1）24秒倒计时显示功能；2）设置外部控制开关，控制计数器的重置“24”、启动和暂停功能；3）计数器递减至0（即时间到）时，数码管显示“00”，同时发出光电报警信号。一、电路设计原理经过对电路功能的分析，整个电路主要由控制电路、秒脉冲信号发生器、计数器、译码器和报警电路五个部分组成。示意图如图1所示。其中计数器和控制电路是系统的主要模块。计数器完成24秒计时功能，而控制电路完成计数器的直接清零、启动计数、暂停/连续计数、译码显示电路的显示与灭灯、定时时间到报警等功能。秒脉冲发生器产生的信号是电路的时钟脉冲和定时标准，但本设计对此信号要求并不是太高，故电路可采用555集成电路或由TTL与非组成的多谐振荡器构成。主体电路：24秒倒计时。24秒计数芯片的置数端清零端共用一个开关，比赛开始后，24秒的置数端无效，24秒的倒数计时器开始进行倒计时，逐秒倒计一之到零。选取“00”这个状态，通过组合逻辑电路给出截断信号，让该信号与时钟脉冲在与门中将时钟截断，使计时器在计数到零时停止。图1-124秒计时器系统设计框图二、单元电路分析（一）控制电路控制电路由74LS00芯片和74LS10芯片组成，实现计数器的复位、计数和保持“24”数字显示，以及报警的功能。如图2-1-1为EWB控制电路仿真图。图2-1-1EWB控制电路仿真图（1）开关A：启动按钮、复位按钮开关A接地时，计数器保持“24”状态不变，处于等待状态；当开关A闭合时，计数器开始计时，当计数器递减计数到零时，控制电路产生报警信号；当开关A再次接地时，计数器立即复位到预置数值，即“24”。（2）开关B：归零按钮当开关B接高电平时，不管计数器显示任何数值，计数器立即归零，即“00”。（3）开关C：暂停按钮当暂停/连续开关（开关C）暂停时，计数器暂停计数，显示器保持不变；当暂停/连续开关（开关C）处于连续时，计数器继续倒计时计数。（二）秒脉冲发生器为了给计数器74LS192提供一个时序脉冲信号,使其进行减计数,本设计采用555构成的多谐振荡电路(即脉冲产生电路),其基本电路如图2-2-2。其中555管脚图如图2-2-1示.由555工作特性和其输出周期计算公式可知,其产生的脉冲周期为:T=0.7(R1+2R2)C。因此,我们可以计算出各个参数通过计算确定了R1取15k欧姆,R2取68k欧姆,电容取C为10uF、C1为0.1uF,.这样我们得到了比较稳定的脉冲,且其输出周期为1秒.图2-2-1555管脚图图2-2-2555多谐振荡电路图（三）计数器计数器是一个用以实现计数功能的时序部件，它不仅可用来计脉冲数，还常用作数字系统的定时、分频和执行数字运算以及其它特定的逻辑功能。结合我们所学习的各芯片特点，只有74LS19系列芯片属于可减计数器，而74LS191和74LS193是十六进制，实验室没有74LS190芯片，所以只能选取74LS192芯片进行实验。74LS192是十进制可编程同步加锁计数器，它采用8421码二-十进制编码，并具有直接清零、置数、加锁计数功能。如图2-3-1为74LS192引脚图。如图2-3-2为74LS为同步十进制逻辑功能表。图2-3-174LS192引脚图输入输出CRLDCPUCPDD3D2D1DOQ3Q2Q1Q01XXXXXXX00XXdcba01↑1XXXX011↑XXXX0111XXXX0000dcba加法计数减法计数保持图2-3-274LS为同步十进制逻辑功能表当LD=1，CR=0时，若时钟脉冲加到UCP端，且DCP=1，则计数器在预置数的基础上完成加计数功能；当加计数到9时，CO端发出进位下跳变脉冲；若时钟脉冲加到DCP端，且UCP=1，则计数器在预置数的基础上完成减计数功能，当减计数到0时，BO端发出借位下跳变脉冲。由74LS192构成的二十四进制递减计数器如下图2-3-3所示图2-3-374LS192构成的二十四进制递减计数器其预置数为N=（00100100）2=(24)10。它的计数原理是:只有当低位1BO端发出借位脉冲时,高位计数...
