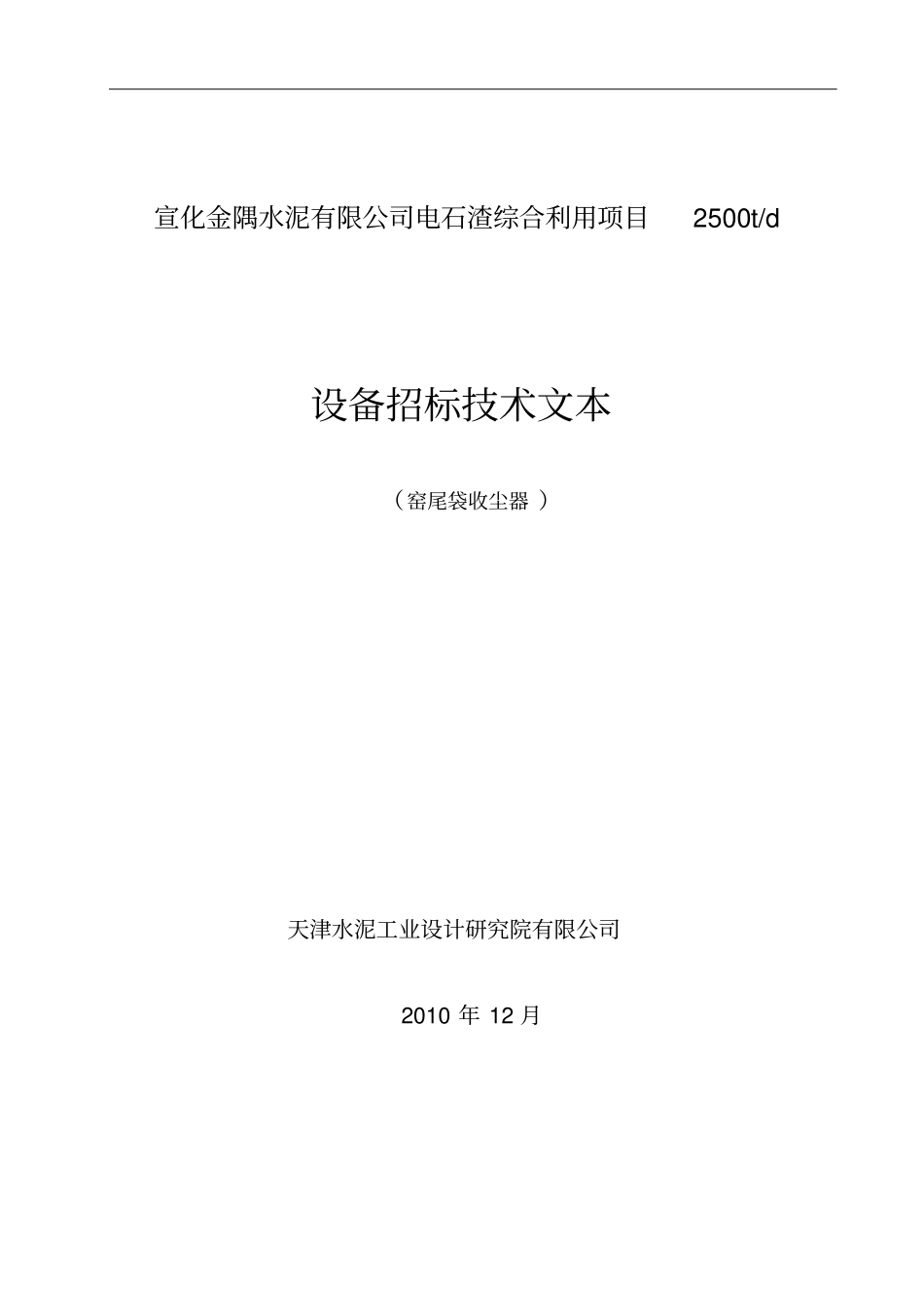

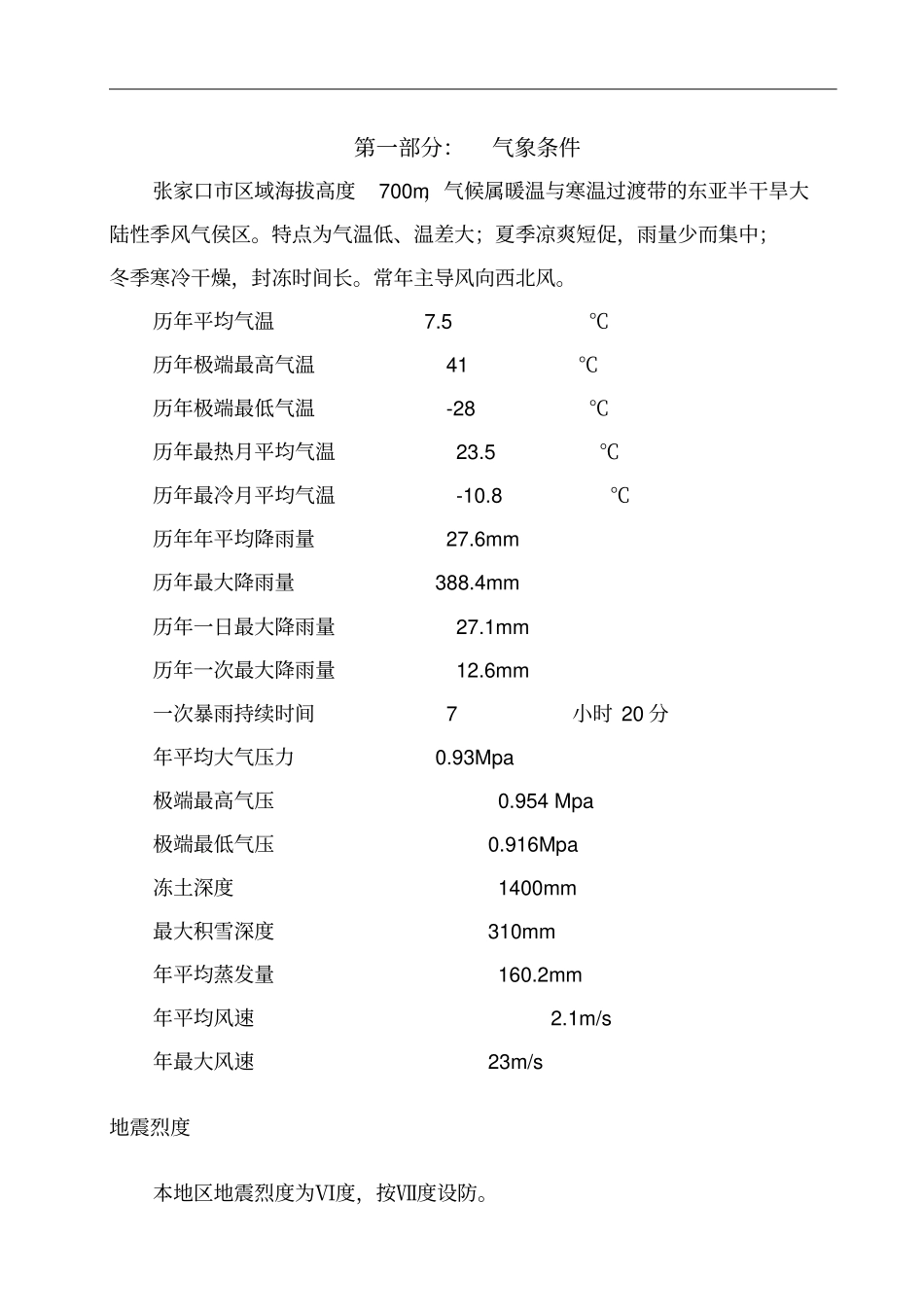

宣化金隅水泥有限公司电石渣综合利用项目2500t/d设备招标技术文本（窑尾袋收尘器）天津水泥工业设计研究院有限公司2010年12月第一部分：气象条件张家口市区域海拔高度700m，气候属暖温与寒温过渡带的东亚半干旱大陆性季风气侯区。特点为气温低、温差大；夏季凉爽短促，雨量少而集中；冬季寒冷干燥，封冻时间长。常年主导风向西北风。历年平均气温7.5℃历年极端最高气温41℃历年极端最低气温-28℃历年最热月平均气温23.5℃历年最冷月平均气温-10.8℃历年年平均降雨量27.6mm历年最大降雨量388.4mm历年一日最大降雨量27.1mm历年一次最大降雨量12.6mm一次暴雨持续时间7小时20分年平均大气压力0.93Mpa极端最高气压0.954Mpa极端最低气压0.916Mpa冻土深度1400mm最大积雪深度310mm年平均蒸发量160.2mm年平均风速2.1m/s年最大风速23m/s地震烈度本地区地震烈度为Ⅵ度，按Ⅶ度设防。第二部分：机械设备的技术要求一、技术参数设备名称：窑尾袋收尘器设备编号：设备数量:1台用途：用于出电石渣破碎烘干机的窑尾预热系统及破碎烘干机系统碱性粉尘的收集。供货商应考虑烘干电石渣废气中含有少量氯及其他有害气体的腐蚀性，滤袋龙骨、布风板及其他金属壳体是否采用相应的防腐措施。型号:处理风量:820000m3/h气体温度:150~200C(max260C)含尘浓度:入口100g/m3(标);出口<30mg/m3(标)湿含量（H2O）：31.32%过滤面积:m2净过滤风速:＜1.0m/min压力损失:<1500Pa承受负压:-3000Pa漏风比<3%压缩空气要求压力MPa因各供货商设备外形尺寸不同,故需天津院确认设备图纸后方可制造。二、供货范围及主要零部件规格1.滤袋材质:P84+PTFE混纺+PTFE表面微孔涂层（型号：F21698S90)数量:2.脉冲阀(带电磁阀保护罩)(韩国朝日)规格:型号:数量:2.1电磁阀(韩国朝日)电压:功率:数量:3.气缸(带电磁阀)规格:型号:数量:3.1电磁阀电压:功率:数量:4.气源三连体规格:型号:数量:5.储气罐规格:数量:6.清灰程序控制器型号:输入电压:数量:7.温度继电器型号:设定温度:数量:8.防爆铂热电阻型号:长度:数量:9振动电机型号:功率:数量:10电加热器功率:数量:11.排灰装置1）灰斗下链式输送机：数量2规格转速输送能力t/h电机型号电机功率2).星型下料器数量位置灰斗下规格转速驱动形式直联电机功率与转速3).手动闸板阀数量位置灰斗下规格12卖方供货范围：12.1袋收尘器提供整机包括：壳体、进出风口、支架、爬梯、滤袋、骨架、脉冲阀、提升阀、储气罐及随设备订货的辅助设备：刚性叶轮给料机、袋收尘器控制箱等。以及防爆泄压装置,抗结露滤袋,电加热器，气动执行机构,温度和压力自动检测报警系统。12.2提供滤袋数量、材质、滤袋单重及几何尺寸。圆袋：直径×长度(mm)12.3提供整机外型尺寸、整机重量和保温层面积以及带荷载基础图纸和电控要求等工艺设计资料。12.4应配套提供袋收尘器控制箱（控制袋收尘器上所有电控设备）。三、制造标准及主要技术要求3.1要求出口气体含尘浓度30mg/m3(标),在正常生产过程中，滤袋使用寿命应大于2年。3.2卖方在投标书中应提供同规格设备运行1～2年的生产技术数据和设备故障情况等。3.3滤袋的技术要求3.3.1滤袋的材质：滤袋应采用在强度、耐热、抗化学物质和热膨胀、抗结露等性能方面优良的材质。滤袋应具有抗静电、抗结露、阻燃性能。P84+PTFE混纺+PTFE表面微孔涂层（型号：F21698S90)（业主最后确定）3.3.2滤袋的缝制：滤袋的纵向缝线必须牢固，平直且不少于三条。3.3.3滤袋缝线的材质：滤袋缝线的材质应与滤料材质相同，当使用不同于滤料材质的缝线时，必须经测试证明所用缝线的强度、耐热、抗化学物质和膨胀等各种性能均优于与滤料同材质的缝线。3.3.4滤袋缝线的针距：滤袋的缝线在10cm内的针数不少于40±5针。3.3.5滤袋的缝合宽度为10~20mm，包边的薄型滤料取下限，厚型滤料搭边缝合时取上限。3.3.6滤袋长度尺寸的极限偏差为＋10mm，内径尺寸的极限偏差为＋1.5mm。3.3.7滤袋弹性环应光滑无毛刺，并使滤袋与花板孔配合紧密。3.4滤袋的检验3.4.1检验抽样：对每批滤料和滤袋都必须进行抽样检验。滤料每批量抽样不少于5％；滤袋每批量抽样不少于15％。3.4.2检验项目：几何尺寸：符合卖方供货设备清单提供参数。破洞：...
