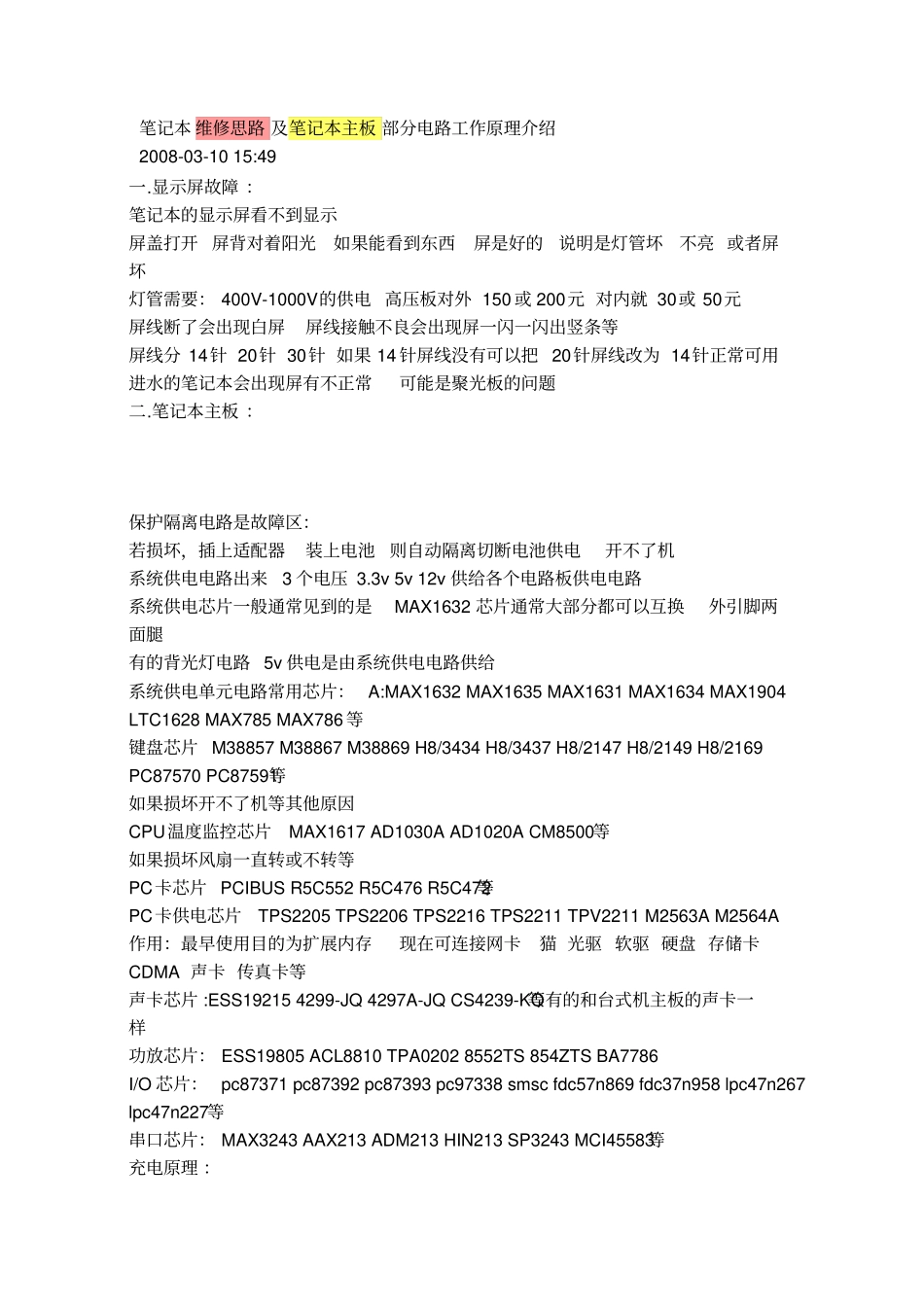

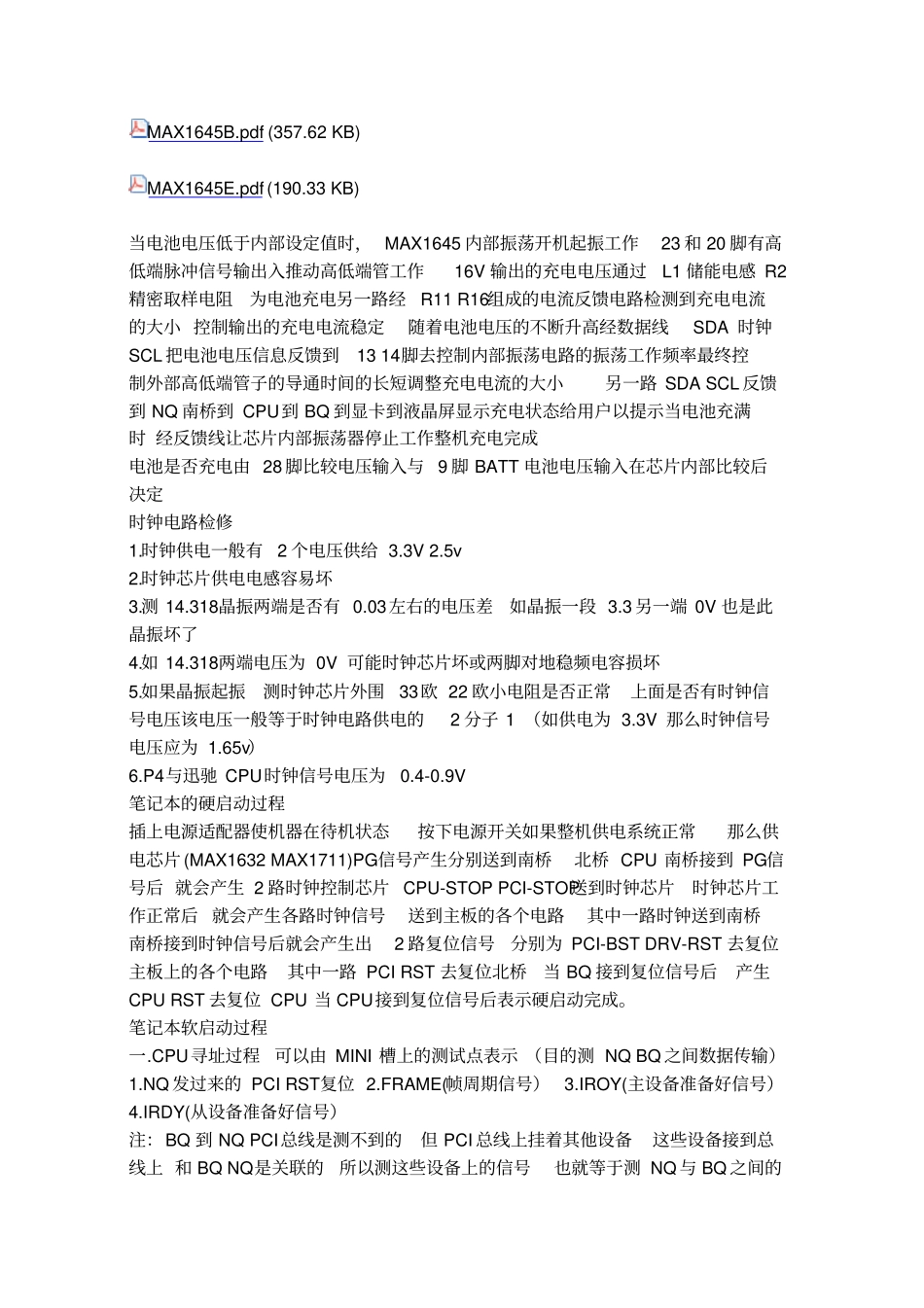

笔记本维修思路及笔记本主板部分电路工作原理介绍2008-03-1015:49一.显示屏故障：笔记本的显示屏看不到显示屏盖打开屏背对着阳光如果能看到东西屏是好的说明是灯管坏不亮或者屏坏灯管需要：400V-1000V的供电高压板对外150或200元对内就30或50元屏线断了会出现白屏屏线接触不良会出现屏一闪一闪出竖条等屏线分14针20针30针如果14针屏线没有可以把20针屏线改为14针正常可用进水的笔记本会出现屏有不正常可能是聚光板的问题二.笔记本主板：保护隔离电路是故障区：若损坏，插上适配器装上电池则自动隔离切断电池供电开不了机系统供电电路出来3个电压3.3v5v12v供给各个电路板供电电路系统供电芯片一般通常见到的是MAX1632芯片通常大部分都可以互换外引脚两面腿有的背光灯电路5v供电是由系统供电电路供给系统供电单元电路常用芯片：A:MAX1632MAX1635MAX1631MAX1634MAX1904LTC1628MAX785MAX786等键盘芯片M38857M38867M38869H8/3434H8/3437H8/2147H8/2149H8/2169PC87570PC87591等如果损坏开不了机等其他原因CPU温度监控芯片MAX1617AD1030AAD1020ACM8500等如果损坏风扇一直转或不转等PC卡芯片PCIBUSR5C552R5C476R5C472等PC卡供电芯片TPS2205TPS2206TPS2216TPS2211TPV2211M2563AM2564A作用：最早使用目的为扩展内存现在可连接网卡猫光驱软驱硬盘存储卡CDMA声卡传真卡等声卡芯片:ESS192154299-JQ4297A-JQCS4239-KQ等有的和台式机主板的声卡一样功放芯片：ESS19805ACL8810TPA02028552TS854ZTSBA7786I/O芯片：pc87371pc87392pc87393pc97338smscfdc57n869fdc37n958lpc47n267lpc47n227等串口芯片：MAX3243AAX213ADM213HIN213SP3243MCI45583等充电原理：MAX1645B.pdf(357.62KB)MAX1645E.pdf(190.33KB)当电池电压低于内部设定值时，MAX1645内部振荡开机起振工作23和20脚有高低端脉冲信号输出入推动高低端管工作16V输出的充电电压通过L1储能电感R2精密取样电阻为电池充电另一路经R11R16组成的电流反馈电路检测到充电电流的大小控制输出的充电电流稳定随着电池电压的不断升高经数据线SDA时钟SCL把电池电压信息反馈到1314脚去控制内部振荡电路的振荡工作频率最终控制外部高低端管子的导通时间的长短调整充电电流的大小另一路SDASCL反馈到NQ南桥到CPU到BQ到显卡到液晶屏显示充电状态给用户以提示当电池充满时经反馈线让芯片内部振荡器停止工作整机充电完成电池是否充电由28脚比较电压输入与9脚BATT电池电压输入在芯片内部比较后决定时钟电路检修1.时钟供电一般有2个电压供给3.3V2.5v2.时钟芯片供电电感容易坏3.测14.318晶振两端是否有0.03左右的电压差如晶振一段3.3另一端0V也是此晶振坏了4.如14.318两端电压为0V可能时钟芯片坏或两脚对地稳频电容损坏5.如果晶振起振测时钟芯片外围33欧22欧小电阻是否正常上面是否有时钟信号电压该电压一般等于时钟电路供电的2分子1（如供电为3.3V那么时钟信号电压应为1.65v）6.P4与迅驰CPU时钟信号电压为0.4-0.9V笔记本的硬启动过程插上电源适配器使机器在待机状态按下电源开关如果整机供电系统正常那么供电芯片(MAX1632MAX1711)PG信号产生分别送到南桥北桥CPU南桥接到PG信号后就会产生2路时钟控制芯片CPU-STOPPCI-STOP送到时钟芯片时钟芯片工作正常后就会产生各路时钟信号送到主板的各个电路其中一路时钟送到南桥南桥接到时钟信号后就会产生出2路复位信号分别为PCI-BSTDRV-RST去复位主板上的各个电路其中一路PCIRST去复位北桥当BQ接到复位信号后产生CPURST去复位CPU当CPU接到复位信号后表示硬启动完成。笔记本软启动过程一.CPU寻址过程可以由MINI槽上的测试点表示（目的测NQBQ之间数据传输）1.NQ发过来的PCIRST复位2.FRAME(帧周期信号）3.IROY(主设备准备好信号）4.IRDY(从设备准备好信号）注：BQ到NQPCI总线是测不到的但PCI总线上挂着其他设备这些设备接到总线上和BQNQ是关联的所以测这些设备上的信号也就等于测NQ与BQ之间的通信开机后复位灯闪一下就证明NQ已发出复位信号了复位信号有了不一定时钟正常应查一下但大多说机器是先有供电后时钟后复位IROYIRDY工作正常时这3个灯应该闪开机这3个灯都闪几下证明CPUNQBQ都已经工作了如果一个都不闪要查CPUNQBQ还要查内存所以...
