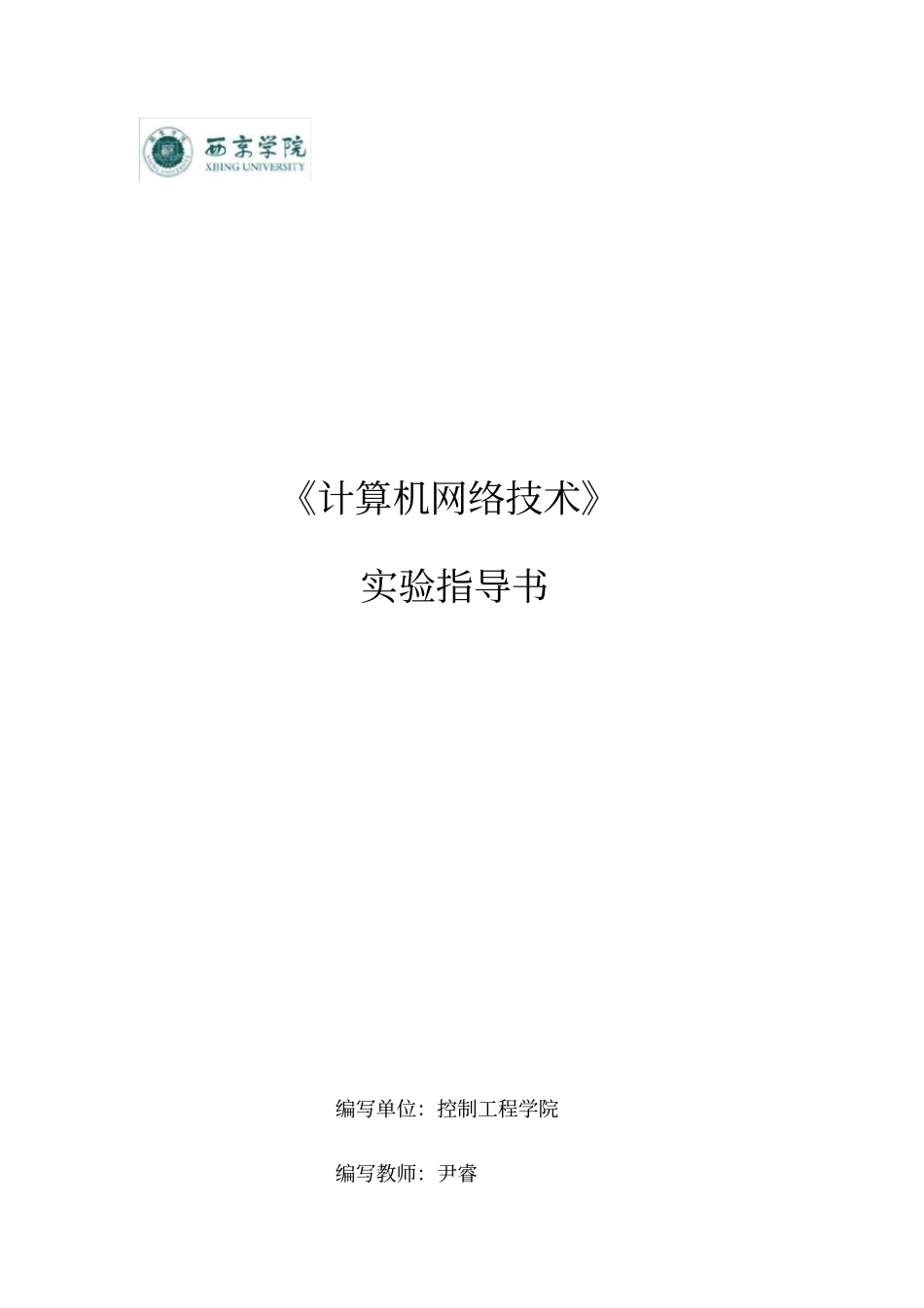

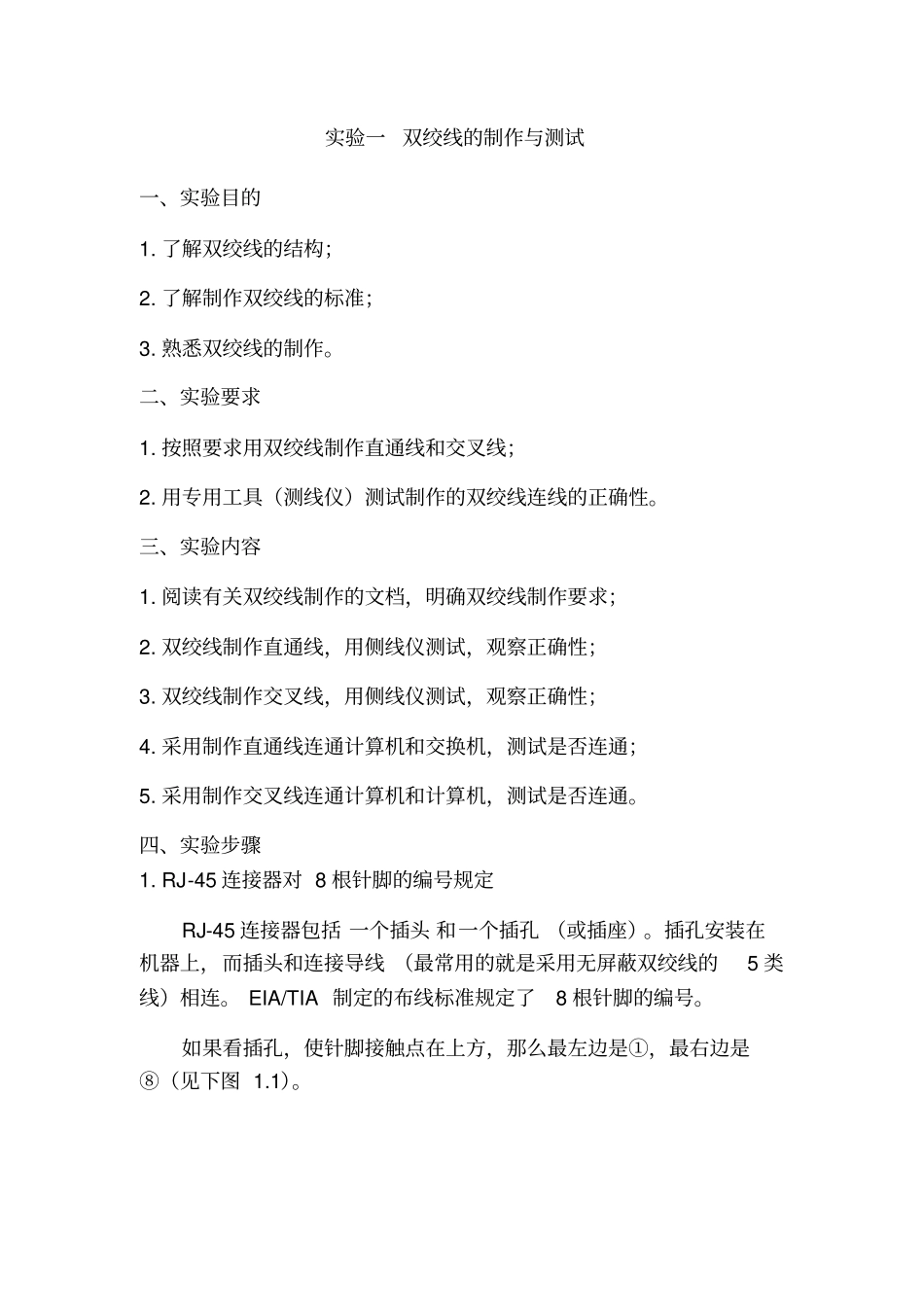

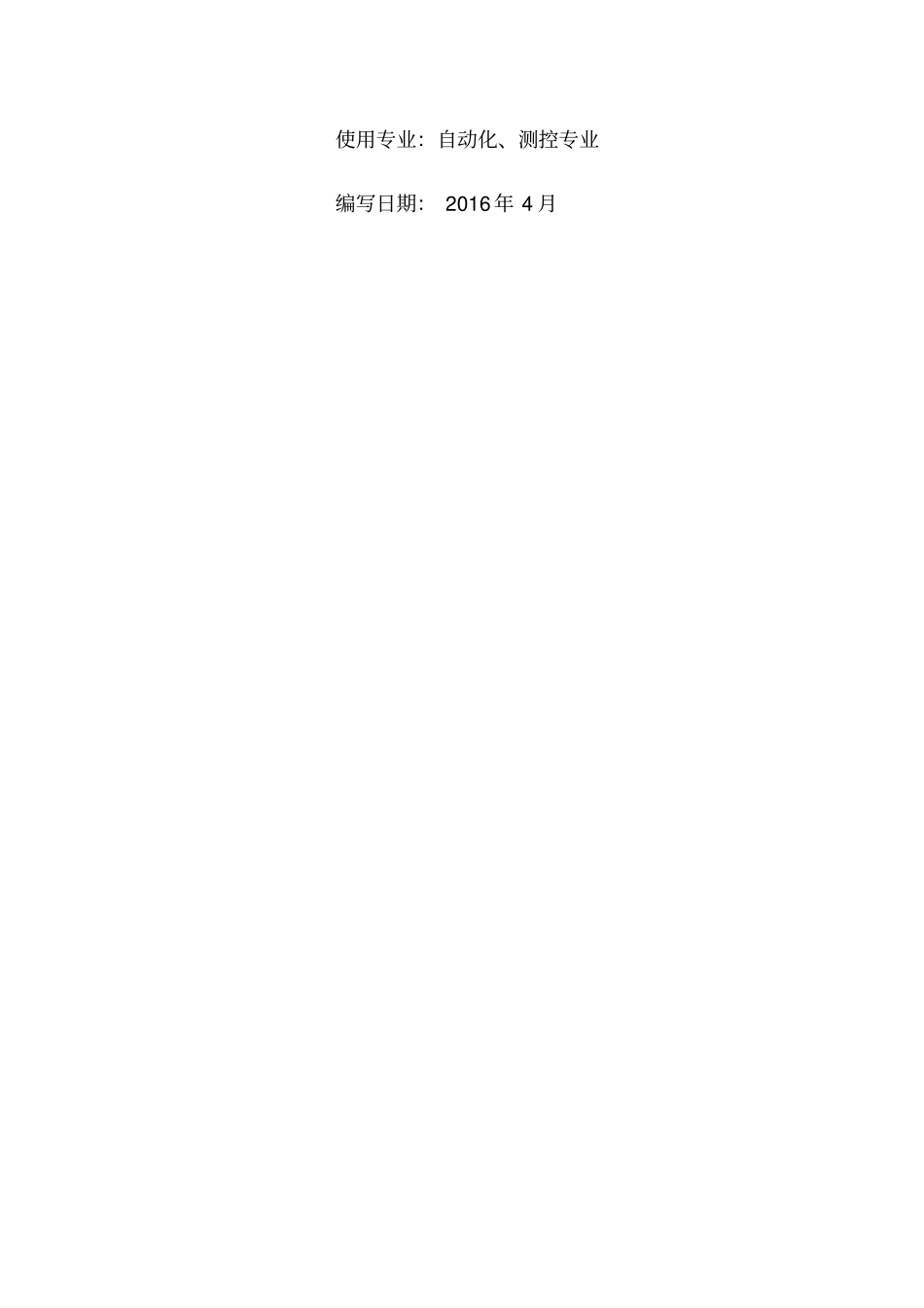

《计算机网络技术》实验指导书编写单位:控制工程学院编写教师:尹睿使用专业:自动化、测控专业编写日期:2016年4月实验一双绞线的制作与测试一、实验目的1.了解双绞线的结构;2.了解制作双绞线的标准;3.熟悉双绞线的制作。二、实验要求1.按照要求用双绞线制作直通线和交叉线;2.用专用工具(测线仪)测试制作的双绞线连线的正确性。三、实验内容1.阅读有关双绞线制作的文档,明确双绞线制作要求;2.双绞线制作直通线,用侧线仪测试,观察正确性;3.双绞线制作交叉线,用侧线仪测试,观察正确性;4.采用制作直通线连通计算机和交换机,测试是否连通;5.采用制作交叉线连通计算机和计算机,测试是否连通。四、实验步骤1.RJ-45连接器对8根针脚的编号规定RJ-45连接器包括一个插头和一个插孔(或插座)。插孔安装在机器上,而插头和连接导线(最常用的就是采用无屏蔽双绞线的5类线)相连。EIA/TIA制定的布线标准规定了8根针脚的编号。如果看插孔,使针脚接触点在上方,那么最左边是①,最右边是⑧(见下图1.1)。①②③④⑤⑥⑦⑧图1.1如果看插头,将插头的末端面对眼睛,而且针脚的接触点在插头的下方,那么最左边是①,最右边是⑧(见下图1.2)。①②③④⑤⑥⑦⑧图1.2在10Mb/s和100Mb/s以太网中只使用两对导线。也就是说,只使用4根针脚。那么我们应当将导线连接到哪4根针脚呢?现在标准规定使用下表中的4根针脚(1,2,3和6),1和2用于发送,3和6用于接收:针脚1发送针脚2发送针脚3接收针脚4备用针脚5备用针脚6接收针脚7备用针脚8备用注意:网卡一般是全双工功能的。即在接收数据的同时也能发送数据。所以,一来一往,一正一负,为四根线。2.RJ-45连接器连接剥开5类线的外塑料保护套管就可以看见不同颜色的4对双绞线。哪一根线应当连接到哪一个针脚呢?EIA/TIA-568标准规定了两种连接标准(并没有实质上的差别),即EIA/TIA-568A和EIA/TIA-568B。这两种标准的连接方法如下图1.3所示。EIA/TIA-568AEIA/TIA-568B图1.3注意:图中上方的折线表示这两根针脚连接的是一对双绞线。(1)两种标准的连接方法T568A规定的连接方法是:1——白–绿(就是白色的外层上有些绿色,表示和绿色的是一对线)2——绿色3——白–橙(就是白色的外层上有些橙色,表示和橙色的是一对线)4——蓝色5——白–蓝(就是白色的外层上有些蓝色,表示和蓝色的是一对线)6——橙色7——白–棕(就是白色的外层上有些棕色,表示和棕色的是一对线)8——棕色T568B规定的连接方法是:1——白–橙2——橙色3——白–绿4——蓝色5——白–蓝6——绿色7——白–棕8——棕色在通常的工程实践中,T568B使用得较多。这里特别要强调一下,线序是不能随意改动的。例如,从上面的连接标准来看,1和2是一对线,而3和6又是一对线。但如果我们将以上规定的线序弄乱,例如,将1和3用作发送的一对线,而将2和6用作接收的一对线,那么这些连接导线的抗干扰能力就要下降,误码率就可能增大,这样就不能保证以太网的正常工作。(2)RJ45接头分直通和交叉两种①直通线就是两头线序是一致的;用于不同设备相连(如路由器连交换机、交换机连电脑等)A端:(标准568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。B端:(标准568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。②交叉线应按照1对3、2对6交叉的关系排列。用于相同设备相连(如交换机连交换机、电脑连电脑等)A端:(568A):白绿,绿,白橙,蓝,白蓝,橙,白棕,棕;B端:(标准568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕3.将5类线电缆与RJ-45插头连接起来的操作步骤步骤1:准备好5类线、RJ-45插头和一把专用的压线钳。如图1.4所示。5类线压线钳RJ-45插头步骤1图1.4步骤2:用压线钳的剥线刀口将5类线的外保护套管划开(小心不要将里面的双绞线的绝缘层划破),刀口距5类线的端头至少2厘米。如图1.5所示。步骤2剥线刀口图1.5步骤3:将划开的外保护套管剥去(旋转、向外抽)。如图1.6所示。步骤3图1.6步骤4:露出5类线电缆中的4对双绞线。如图1.7所示。步骤4图1.7步骤5:按照EIA/TIA-568B标准和导线颜色将导线按规定的序号排好。如图1.8所示。步骤5图1.8步骤6:将8根导...
