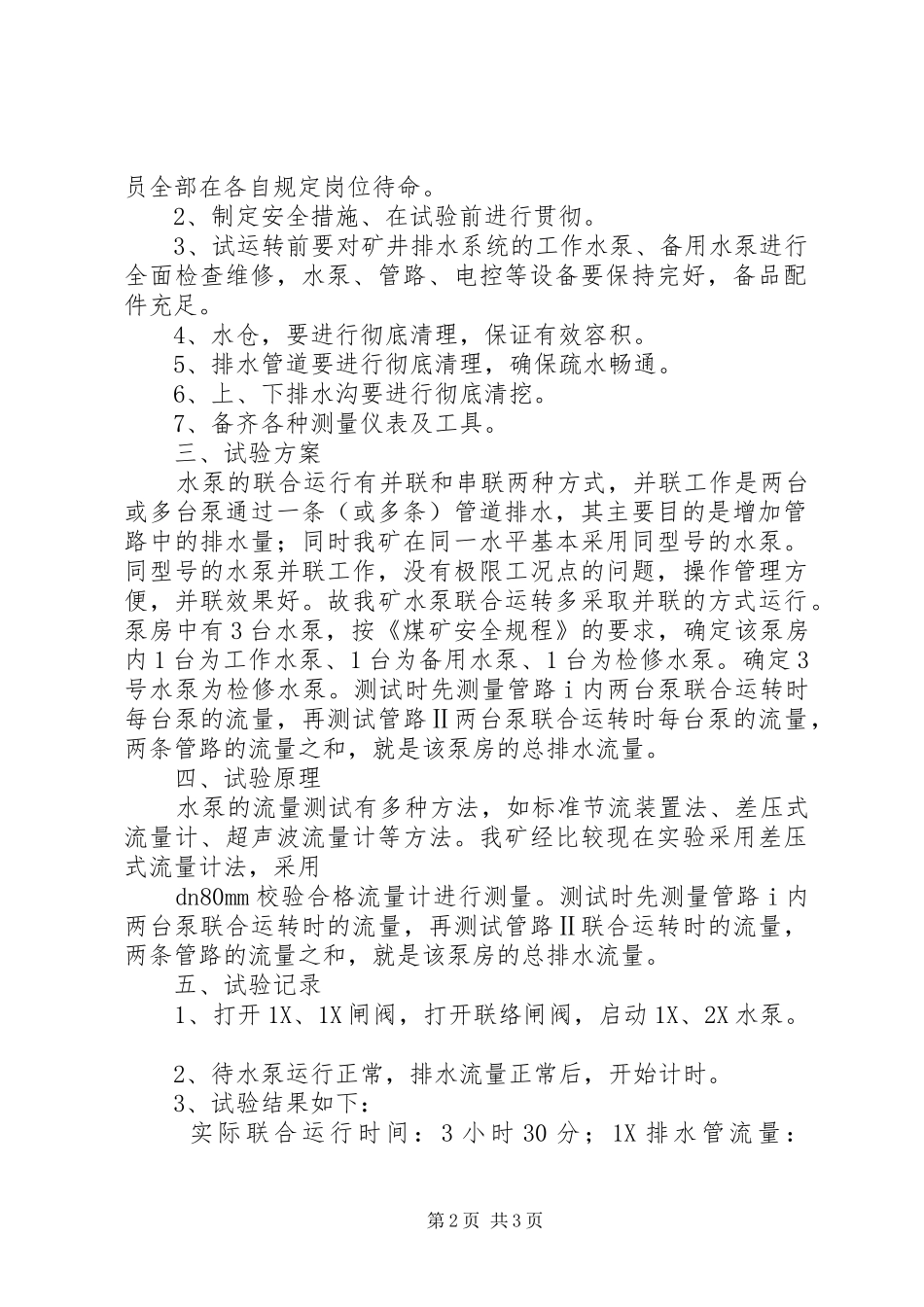

联合排水试验报告XX县区中井煤矿联合排水试验报告20XX年3月5日XX县区中井煤矿联合排水试验报告根据《煤矿安全规程》规定，在煤矿的采掘过程中，都会有涌水渗出。为保证煤矿的安全生产，不致使涌水淹没矿井，需及时把水排到地面。煤矿每年都要对生产矿井的井下主排水泵进行性能测试，以获得水泵的实际运行工况和实际运转性能曲线。由此鉴定排水设备是否达到设计要求和技术指标；排水设备的容量配置是否合理；水泵的检修质量是否符合要求及准确掌握排水设备的性能变化，以便及时调节工况，使其高效运转。对煤矿排水设备的技术管理提供了有力的依据。20XX年为了检验煤矿排水设备的总能力，保证排水设备符合《煤矿安全规程》的规定，要求在每年雨季前对XX县区生产矿井全部的工作水泵和备用水泵不仅进行性能测试，还要进行一次联合排水试验的测试，以便能发现并及时处理排水系统中存在的问题，保证煤矿的安全生产。煤矿于20XX年3月5日上午9时到上午8时进行主排水系统联合排水验。一、组织机构为了更准确科学的进行本次试验，我矿成立试验领导小组，具体如下：组长：岳春副组长：吴明强成员：赵江林学令杨明富杨明奎彭华庞建国左江二、准备工作1、水泵工、维修工、管道工、井下电工、变电工等相关人第1页共3页员全部在各自规定岗位待命。2、制定安全措施、在试验前进行贯彻。3、试运转前要对矿井排水系统的工作水泵、备用水泵进行全面检查维修，水泵、管路、电控等设备要保持完好，备品配件充足。4、水仓，要进行彻底清理，保证有效容积。5、排水管道要进行彻底清理，确保疏水畅通。6、上、下排水沟要进行彻底清挖。7、备齐各种测量仪表及工具。三、试验方案水泵的联合运行有并联和串联两种方式，并联工作是两台或多台泵通过一条（或多条）管道排水，其主要目的是增加管路中的排水量；同时我矿在同一水平基本采用同型号的水泵。同型号的水泵并联工作，没有极限工况点的问题，操作管理方便，并联效果好。故我矿水泵联合运转多采取并联的方式运行。泵房中有3台水泵，按《煤矿安全规程》的要求，确定该泵房内1台为工作水泵、1台为备用水泵、1台为检修水泵。确定3号水泵为检修水泵。测试时先测量管路i内两台泵联合运转时每台泵的流量，再测试管路Ⅱ两台泵联合运转时每台泵的流量，两条管路的流量之和，就是该泵房的总排水流量。四、试验原理水泵的流量测试有多种方法，如标准节流装置法、差压式流量计、超声波流量计等方法。我矿经比较现在实验采用差压式流量计法，采用dn80mm校验合格流量计进行测量。测试时先测量管路i内两台泵联合运转时的流量，再测试管路Ⅱ联合运转时的流量，两条管路的流量之和，就是该泵房的总排水流量。五、试验记录1、打开1X、1X闸阀，打开联络闸阀，启动1X、2X水泵。2、待水泵运行正常，排水流量正常后，开始计时。3、试验结果如下：实际联合运行时间：3小时30分；1X排水管流量：第2页共3页214.515m^3；2X排水管流量：221.935m^3；联合运行总流量：436.45m^3；每小时联合排水量：124.7m^3；1X水泵电机电压：最大值668v，最小值657v；2X水泵电机电压：最大值671v，最小值6587v；1X水泵电机电流：最大值79.5a，最小值71.3a；2X水泵电机电流：最大值81.4a，最小值73a；1X水泵电机温度：最大值44摄氏度；2X水泵电机温度：最大值49摄氏度；六、试验结果分析按《煤矿安全规程》规定。工作水泵和备用水泵的总能力应能在20h内排出矿井24h的最大涌水量。因为我矿的水泵在同一泵房的水泵为同型号的水泵，相同性能的两台水泵可以共用一条管路并联工作，管道中的总流量为两台水泵流量之和，即qi=q1+q2，则该水平泵房的总的流量为：qh=qhi+qhⅡ=ql+q2式中q——联合排水总流量；qi，qⅡ——管路i，Ⅱ的流量；q1，q2：——1X、2X水泵的流量。该排水系统工作水泵和备用水泵20h的联合排水能力为：q=20qh=20*124.7m=2494m^3；查阅地质资料我矿的最大日涌水量qe为720m^3。同该排水系统工作和备用水泵联合运行20h的排水能力比较20qh>qe，该排水系统的联合排水能力符合《煤矿安全规程》二百七十八条的要求。同时在水泵联合运行中，水泵、水管、闸阀、排水用的配电设备和输电线路运行正常，能够满足水泵联合运转的需求。第3页共3页
