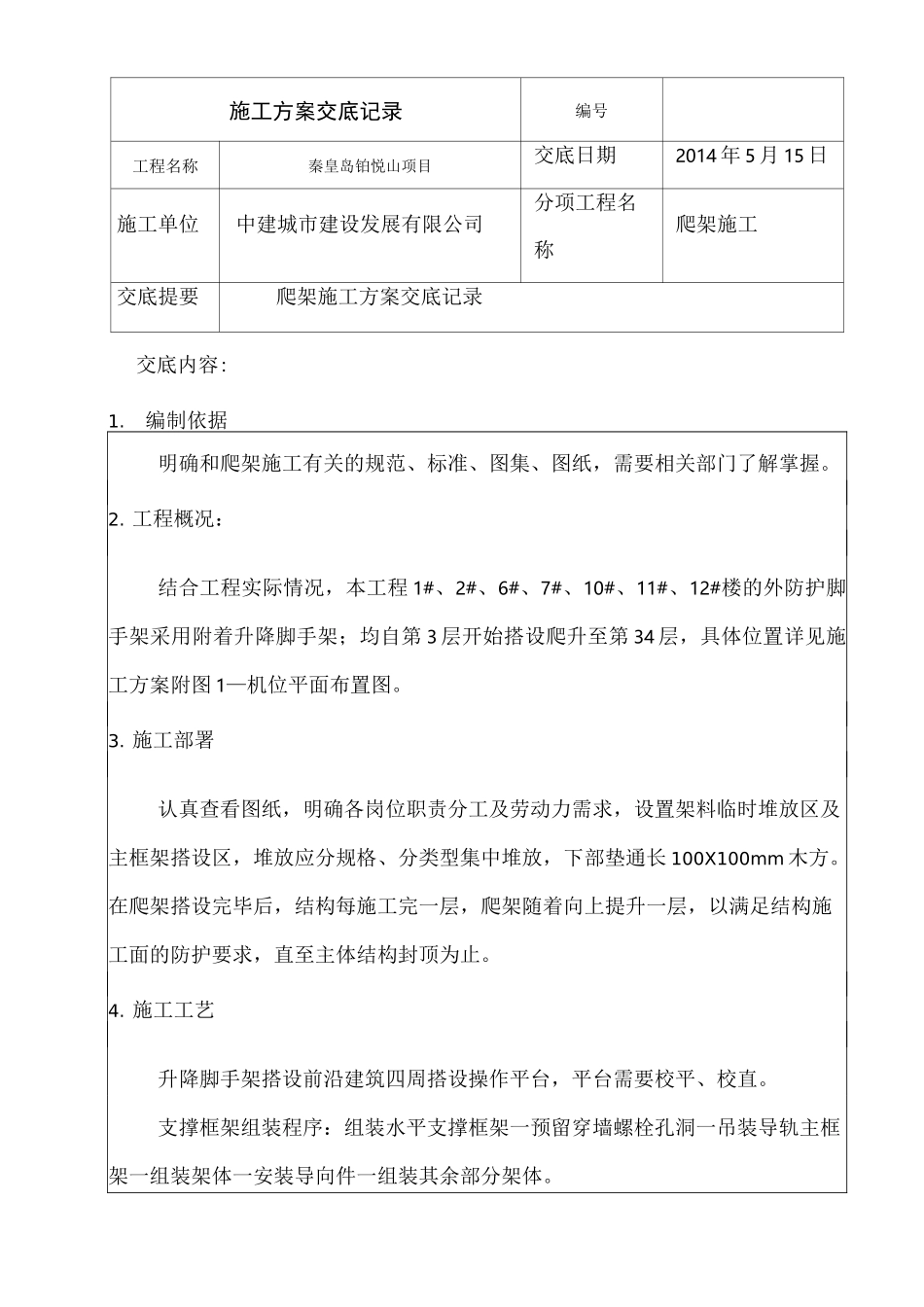

施工方案交底记录编号工程名称秦皇岛铂悦山项目交底日期2014年5月15日施工单位中建城市建设发展有限公司分项工程名称爬架施工交底提要爬架施工方案交底记录交底内容:1.编制依据明确和爬架施工有关的规范、标准、图集、图纸，需要相关部门了解掌握。2.工程概况：结合工程实际情况，本工程1#、2#、6#、7#、10#、11#、12#楼的外防护脚手架采用附着升降脚手架；均自第3层开始搭设爬升至第34层，具体位置详见施工方案附图1—机位平面布置图。3.施工部署认真查看图纸，明确各岗位职责分工及劳动力需求，设置架料临时堆放区及主框架搭设区，堆放应分规格、分类型集中堆放，下部垫通长100X100mm木方。在爬架搭设完毕后，结构每施工完一层，爬架随着向上提升一层，以满足结构施工面的防护要求，直至主体结构封顶为止。4.施工工艺升降脚手架搭设前沿建筑四周搭设操作平台，平台需要校平、校直。支撑框架组装程序：组装水平支撑框架一预留穿墙螺栓孔洞一吊装导轨主框架一组装架体一安装导向件一组装其余部分架体。组装水平支撑框架水平支撑框架连接，要求对构件进行检查，尤其是焊缝必须饱满、严密,构件无变形、损伤。预留穿墙螺栓孔洞在与架体相对主体结构第2层施工的同时，及时做好穿墙螺杆预留孔洞的预埋工作。在埋设时必须垂直于结构外表面，预留孔位置及尺寸要求应严格按施工方案中预留孔位置图进行操作。吊装导轨主框架（1）当水平支承框架组装一部分后，随后吊装导轨主框架，起吊时要合理选择吊点，做到垂直安装；（2）导轨主框架按设计位置与水平支撑框架用兜底杆相连。导轨主框架吊装后要安装斜撑固定，相邻两榀主框架安装后立即组装几步大横杆固定其间距，防止其倾斜、倾倒，并与建筑结构安装临时拉结；（3）导轨主框架安装固定后，把固定导向座套在导轨上移至将要安装的位置，临时固定，并校正导轨主框架两个方面的垂直度。安装固定导向座（1）当主体结构拆模后，将固定导向座从导轨的临时固定处，用穿墙螺杆安装在预埋孔位置，双螺母拧紧。（2）导向座背板必须满贴结构砼表面，并在导轨上安装定位器，加扣两个定位扣件，并检查防坠器的灵活性、可靠性。搭设架体随着主体工程的施工进度，加长立杆，搭设大小横杆，铺脚手片，挂安全网，先搭设二步（或三审核人交底人接受交底见签到表丨人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。施工方案交底记录编号工程名称秦皇岛铂悅山项目交底日期2014年5月15日施工单位中建城市建设发展有限公司分项工程名称爬架施工交底提要爬架施工方案交底记录交底内容：步）架体供主体施工使用。架体搭设随着主体结构楼层的施工而增加，始终保证超过施工楼层一步架。每搭设一层楼髙架体后，架体必须与建筑物作水平拉结，拉结点距离为两步两跨，梅花形布置。临时水平的拉结作法：剪力墙处：用穿墙螺栓穿过剪力墙，拉结套管套在穿墙螺栓上，并扣紧螺帽，然后把临时拉结与拉结套管扣接。窗洞处：在架体上扣一钢管伸到窗洞内，然后在钢管上窗洞内外各扣一根钢管夹住板墙。阳台处：预埋一钢管，然后用钢管把预埋管和架体用扣件连接（预埋管埋深大于500，连墙杆距楼面200〜300）。部分转角或阳台的拐角及内凹位置等，架体距离结构较远，超过400mm则内挑防护；超过600，防护加斜拉杆；超过800，需要另外竖立杆。架体髙度超过一个楼层开始搭设剪刀撑，跨度不得大于6m，与立杆夹角成45〜60°。安全防护架体底部上下用木板密封，用铁钉、木方固定，密封板拼接要严密，不准有孔洞，离墙距离150〜200mm。兜底木板涂刷黑黄相间油漆条。防护翻板：在架体最底步与墙之间做成合页翻板，涂刷红白警示油漆，翻板为活动构件，提升时翻开，静止施工作业时盖好。翻板必须满铺严密，不允许有较大的孔洞存在。第1、6、7、8步安全网外侧铺设踢脚板，踢脚板髙度不小于200m。底端用铁丝固定于大横杆上，牢固不松动。架体外侧满挂密目式安全网，要求张紧，用铁丝固定于横杆立杆上，并且在转角处内侧绑扎立杆，使每步安全网成直角，安全网之间搭接宽度不小于200mm,安全网满足防火要...
