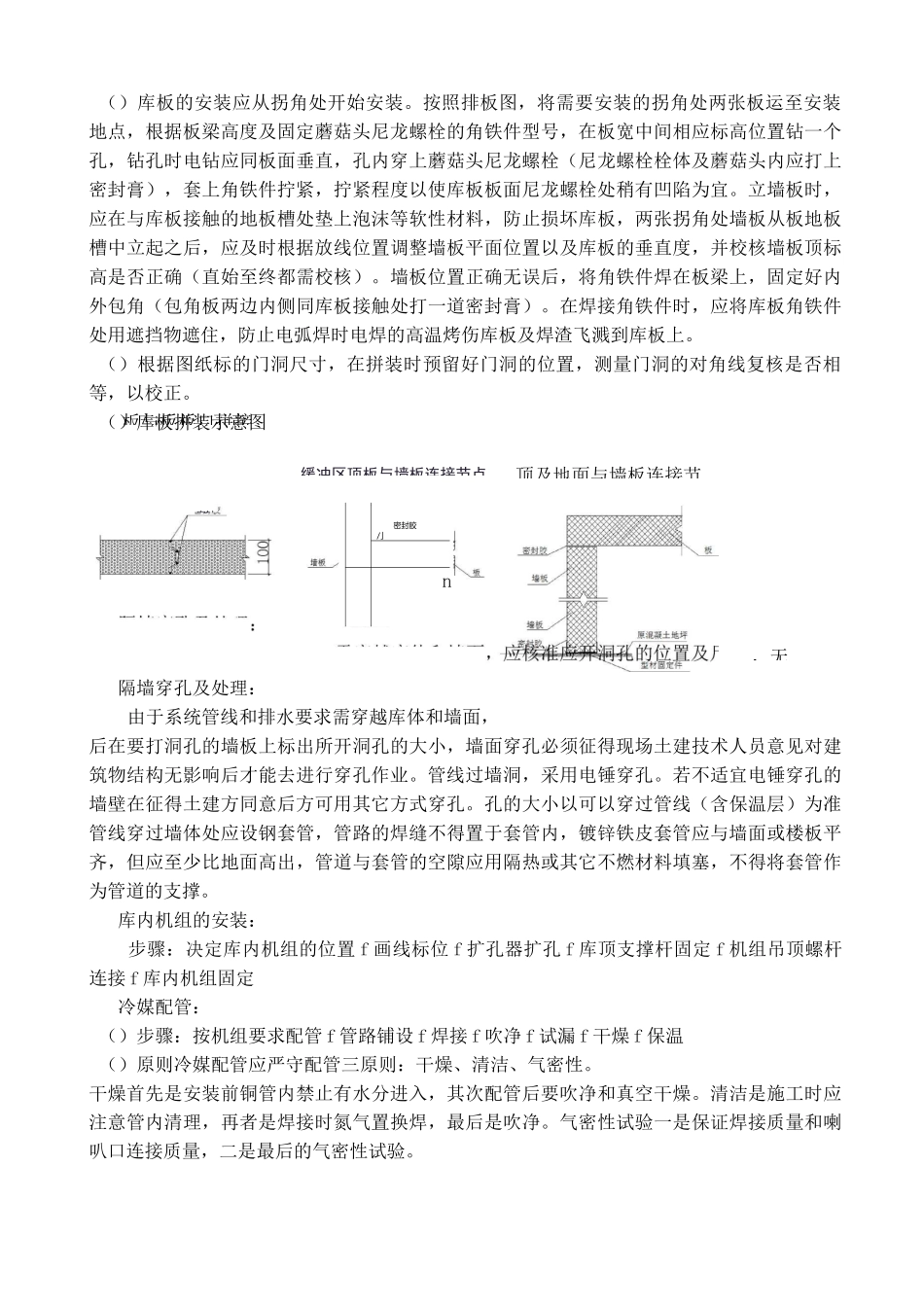

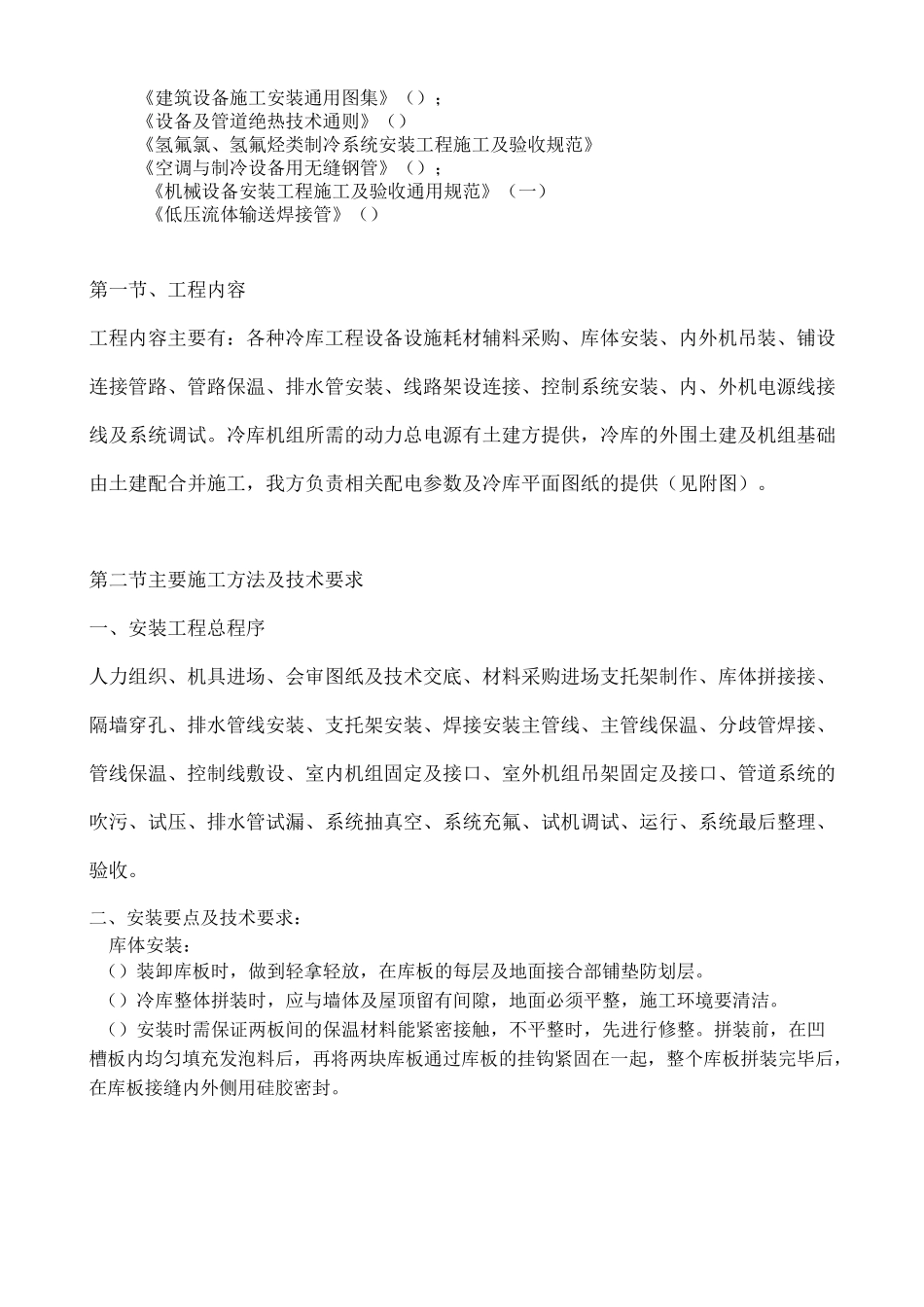

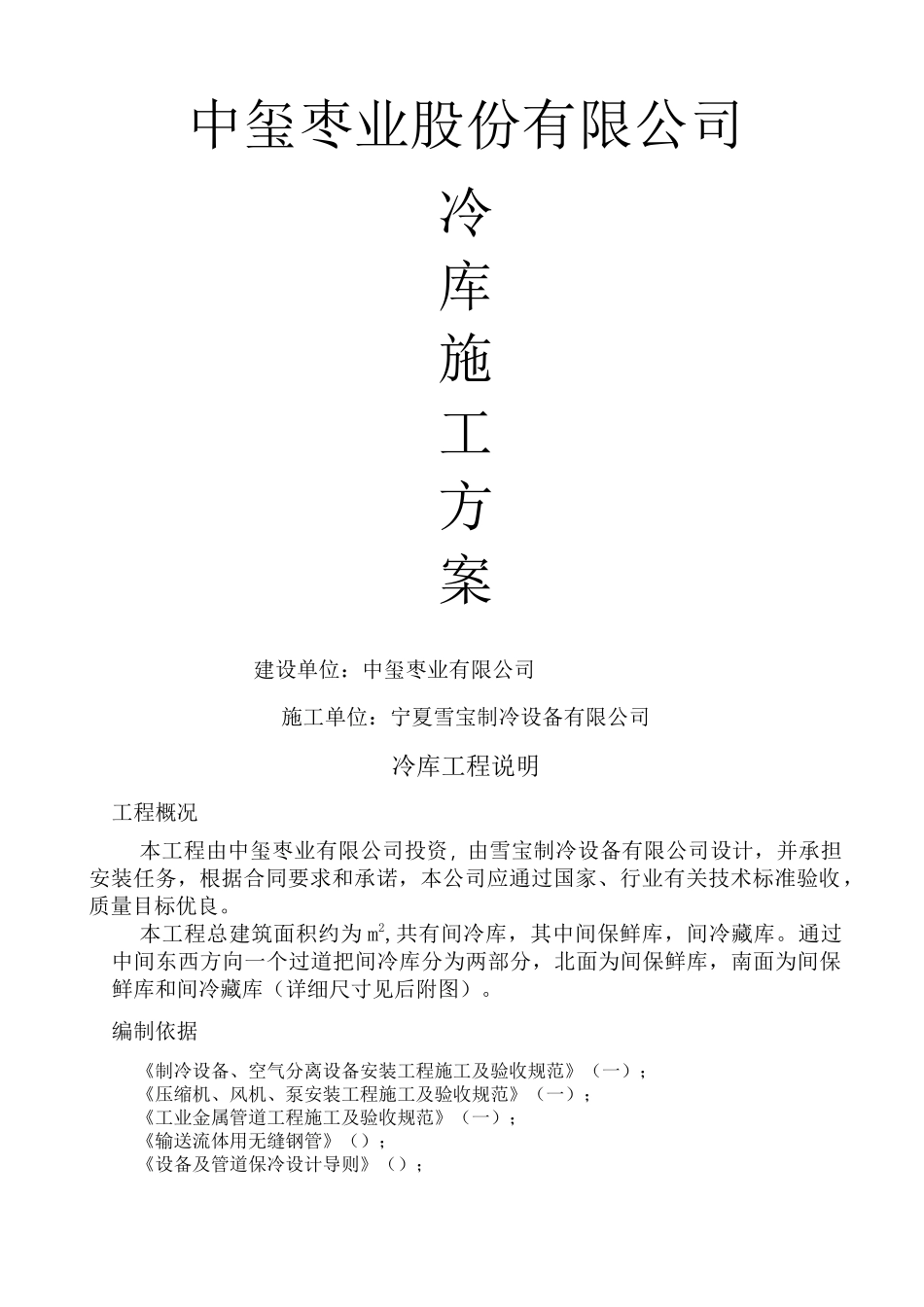

中玺枣业股份有限公司冷库施工方案建设单位：中玺枣业有限公司施工单位：宁夏雪宝制冷设备有限公司冷库工程说明工程概况本工程由中玺枣业有限公司投资，由雪宝制冷设备有限公司设计，并承担安装任务，根据合同要求和承诺，本公司应通过国家、行业有关技术标准验收，质量目标优良。本工程总建筑面积约为m2,共有间冷库，其中间保鲜库，间冷藏库。通过中间东西方向一个过道把间冷库分为两部分，北面为间保鲜库，南面为间保鲜库和间冷藏库（详细尺寸见后附图）。编制依据《制冷设备、空气分离设备安装工程施工及验收规范》（一）；《压缩机、风机、泵安装工程施工及验收规范》（一）；《工业金属管道工程施工及验收规范》（一）；《输送流体用无缝钢管》（）；《设备及管道保冷设计导则》（）；《建筑设备施工安装通用图集》（）；《设备及管道绝热技术通则》（）《氢氟氯、氢氟烃类制冷系统安装工程施工及验收规范》《空调与制冷设备用无缝钢管》（）；《机械设备安装工程施工及验收通用规范》（一）《低压流体输送焊接管》（）第一节、工程内容工程内容主要有：各种冷库工程设备设施耗材辅料采购、库体安装、内外机吊装、铺设连接管路、管路保温、排水管安装、线路架设连接、控制系统安装、内、外机电源线接线及系统调试。冷库机组所需的动力总电源有土建方提供，冷库的外围土建及机组基础由土建配合并施工，我方负责相关配电参数及冷库平面图纸的提供（见附图）。第二节主要施工方法及技术要求一、安装工程总程序人力组织、机具进场、会审图纸及技术交底、材料采购进场支托架制作、库体拼接接、隔墙穿孔、排水管线安装、支托架安装、焊接安装主管线、主管线保温、分歧管焊接、管线保温、控制线敷设、室内机组固定及接口、室外机组吊架固定及接口、管道系统的吹污、试压、排水管试漏、系统抽真空、系统充氟、试机调试、运行、系统最后整理、验收。二、安装要点及技术要求：库体安装：（）装卸库板时，做到轻拿轻放，在库板的每层及地面接合部铺垫防划层。（）冷库整体拼装时，应与墙体及屋顶留有间隙，地面必须平整，施工环境要清洁。（）安装时需保证两板间的保温材料能紧密接触，不平整时，先进行修整。拼装前，在凹槽板内均匀填充发泡料后，再将两块库板通过库板的挂钩紧固在一起，整个库板拼装完毕后，在库板接缝内外侧用硅胶密封。（）库板的安装应从拐角处开始安装。按照排板图，将需要安装的拐角处两张板运至安装地点，根据板梁高度及固定蘑菇头尼龙螺栓的角铁件型号，在板宽中间相应标高位置钻一个孔，钻孔时电钻应同板面垂直，孔内穿上蘑菇头尼龙螺栓（尼龙螺栓栓体及蘑菇头内应打上密封膏），套上角铁件拧紧，拧紧程度以使库板板面尼龙螺栓处稍有凹陷为宜。立墙板时，应在与库板接触的地板槽处垫上泡沫等软性材料，防止损坏库板，两张拐角处墙板从板地板槽中立起之后，应及时根据放线位置调整墙板平面位置以及库板的垂直度，并校核墙板顶标高是否正确（直始至终都需校核）。墙板位置正确无误后，将角铁件焊在板梁上，固定好内外包角（包角板两边内侧同库板接触处打一道密封膏）。在焊接角铁件时，应将库板角铁件处用遮挡物遮住，防止电弧焊时电焊的高温烤伤库板及焊渣飞溅到库板上。（）根据图纸标的门洞尺寸，在拼装时预留好门洞的位置，测量门洞的对角线复核是否相等，以校正。（）库板拼装示意图隔墙穿孔及处理：由于系统管线和排水要求需穿越库体和墙面，后在要打洞孔的墙板上标出所开洞孔的大小，墙面穿孔必须征得现场土建技术人员意见对建筑物结构无影响后才能去进行穿孔作业。管线过墙洞，采用电锤穿孔。若不适宜电锤穿孔的墙壁在征得土建方同意后方可用其它方式穿孔。孔的大小以可以穿过管线（含保温层）为准管线穿过墙体处应设钢套管，管路的焊缝不得置于套管内，镀锌铁皮套管应与墙面或楼板平齐，但应至少比地面高出，管道与套管的空隙应用隔热或其它不燃材料填塞，不得将套管作为管道的支撑。库内机组的安装：步骤：决定库内机组的位置f画线标位f扩孔器扩孔f库顶支撑杆固定f机组吊顶螺杆连接f库内机组固定冷媒配管：（）步骤：按机组要求配管f管路铺设f焊接f吹...
