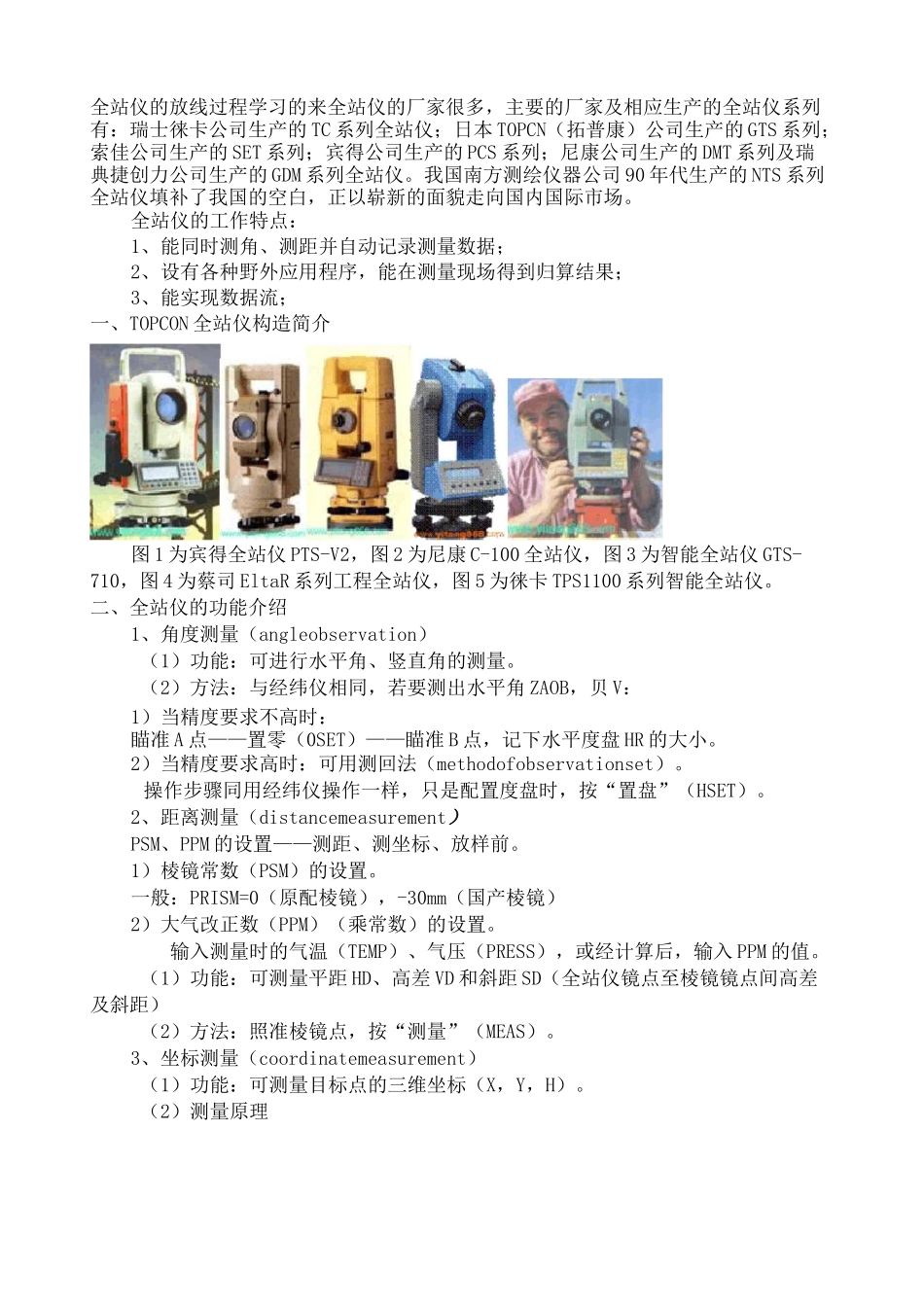

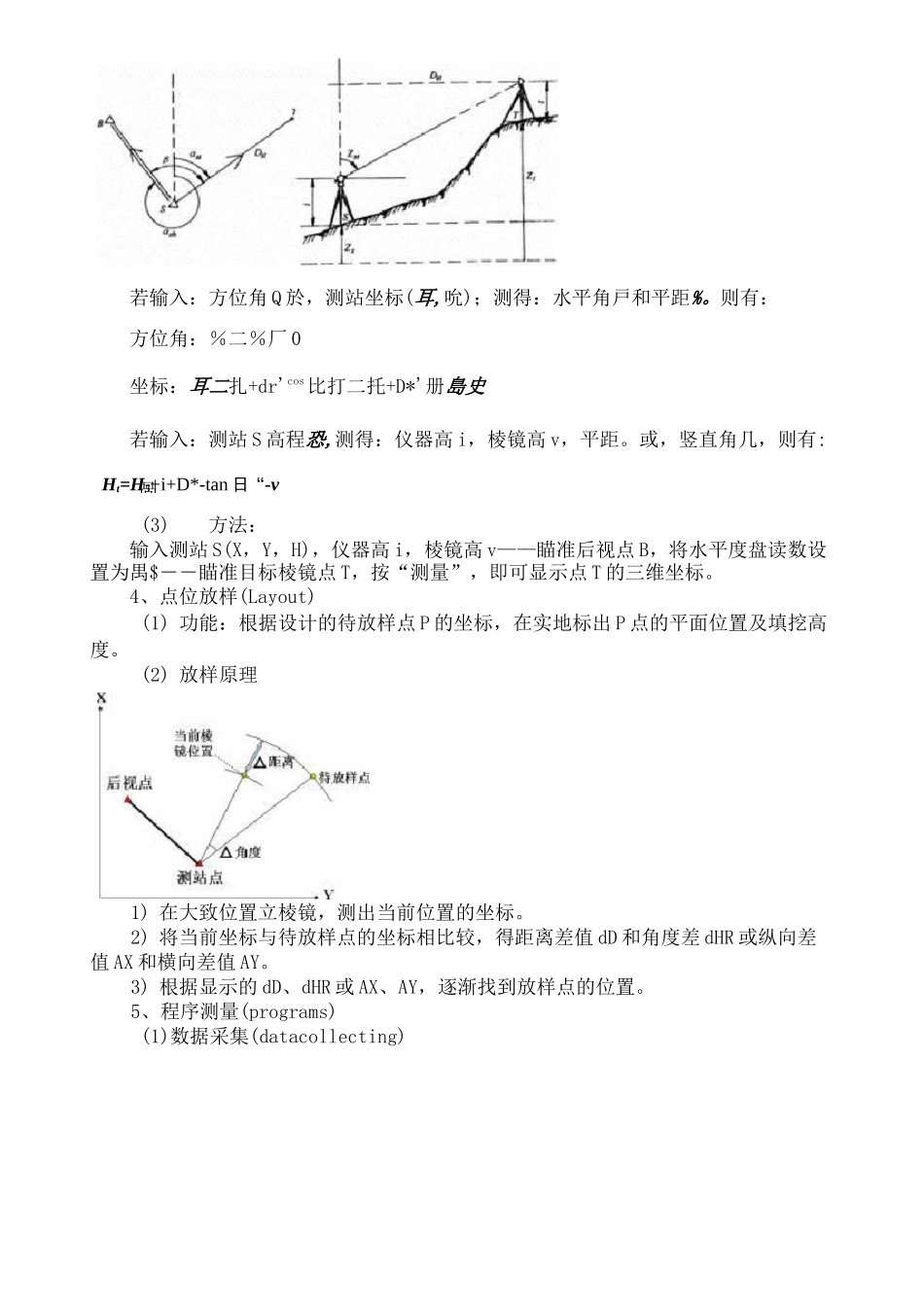

HENsystemofficeroom[HEN16H-HENS2AHENS8Q8-HENH1688]全站仪的放线过程学习的来全站仪的厂家很多,主要的厂家及相应生产的全站仪系列有:瑞士徕卡公司生产的TC系列全站仪;日本TOPCN(拓普康)公司生产的GTS系列;索佳公司生产的SET系列;宾得公司生产的PCS系列;尼康公司生产的DMT系列及瑞典捷创力公司生产的GDM系列全站仪。我国南方测绘仪器公司90年代生产的NTS系列全站仪填补了我国的空白,正以崭新的面貌走向国内国际市场。全站仪的工作特点:1、能同时测角、测距并自动记录测量数据;2、设有各种野外应用程序,能在测量现场得到归算结果;3、能实现数据流;一、TOPCON全站仪构造简介图1为宾得全站仪PTS-V2,图2为尼康C-100全站仪,图3为智能全站仪GTS-710,图4为蔡司EltaR系列工程全站仪,图5为徕卡TPS1100系列智能全站仪。二、全站仪的功能介绍1、角度测量(angleobservation)(1)功能:可进行水平角、竖直角的测量。(2)方法:与经纬仪相同,若要测出水平角ZAOB,贝V:1)当精度要求不高时:瞄准A点——置零(0SET)——瞄准B点,记下水平度盘HR的大小。2)当精度要求高时:可用测回法(methodofobservationset)。操作步骤同用经纬仪操作一样,只是配置度盘时,按“置盘”(HSET)。2、距离测量(distancemeasurement)PSM、PPM的设置——测距、测坐标、放样前。1)棱镜常数(PSM)的设置。一般:PRISM=0(原配棱镜),-30mm(国产棱镜)2)大气改正数(PPM)(乘常数)的设置。输入测量时的气温(TEMP)、气压(PRESS),或经计算后,输入PPM的值。(1)功能:可测量平距HD、高差VD和斜距SD(全站仪镜点至棱镜镜点间高差及斜距)(2)方法:照准棱镜点,按“测量”(MEAS)。3、坐标测量(coordinatemeasurement)(1)功能:可测量目标点的三维坐标(X,Y,H)。(2)测量原理咼若输入:方位角Q於,测站坐标(耳,吮);测得:水平角戸和平距%。则有:方位角:%二%厂0坐标:耳二扎+dr'cos比打二托+D*'册島史若输入:测站S高程恐,测得:仪器高i,棱镜高v,平距。或,竖直角几,则有:Ht=H5+i+D*-tan日“-v(3)方法:输入测站S(X,Y,H),仪器高i,棱镜高v——瞄准后视点B,将水平度盘读数设置为禺$――瞄准目标棱镜点T,按“测量”,即可显示点T的三维坐标。4、点位放样(Layout)(1)功能:根据设计的待放样点P的坐标,在实地标出P点的平面位置及填挖高度。(2)放样原理1)在大致位置立棱镜,测出当前位置的坐标。2)将当前坐标与待放样点的坐标相比较,得距离差值dD和角度差dHR或纵向差值AX和横向差值AY。3)根据显示的dD、dHR或AX、AY,逐渐找到放样点的位置。5、程序测量(programs)(1)数据采集(datacollecting)2)坐标放样(layout)(3)对边测量(MLM)、悬高测量(REM)、面积测量(AREA)、后方交会(RESECTION)(4)数据存储管理。包括数据的传输、数据文件的操作(改名、删除、查阅)。§TOPCONGTS-312全站仪使用简介一、仪器面板外观和功能说明面板上按键功能如下:他进入坐标测里模式键。J-进入距离测量模式键。ANG—-进入角度测量模式键。MENU-――进入主菜单测量模式键。ESC—-一用于中断正在进行的操作,退回到上一级菜单。POWER电源开关键丄k光标左右移动键▲▼光标上下移动、翻屏键F1、F2、F3、F4软功能键,其功能分别对应显示屏上相应位置显示的命令。显示屏上显示符号的含义:V——-竖盘读数;HR水平读盘读数(右向计数);HL—水平读盘读数(左向计数);HD———水平距离;VD――仪器望远镜至棱镜间高差;SD-斜距;*正在测距;N——北坐标,x;E——东坐标,y;Z——天顶方向坐标,高程H。二、全站仪几种测量模式介绍1、角度测量模式功能:按ANG进入,可进行水平角、竖直角测量,倾斜改正开关设置。第1页F1OSET:设置水平读数为:00000。F2HOLD:锁定水平读数。F3HSET:设置任意大小的水平读数。F4P1!:进入第2页。第2页F1TILT:设置倾斜改正开关。F2REP:复测法。F3V%:竖直角用百分数显示。F4P2!:进入第3页。第3页F1H-BZ:仪器每转动水平角90°时,是否要蜂鸣声。F2R/L:右向水平读数HR/左向水平读数HL切换,一般用HR。F3CMPS:天顶距V/竖直角CMPS的切换,一般取V。F4P3I:进入第1页。2...
