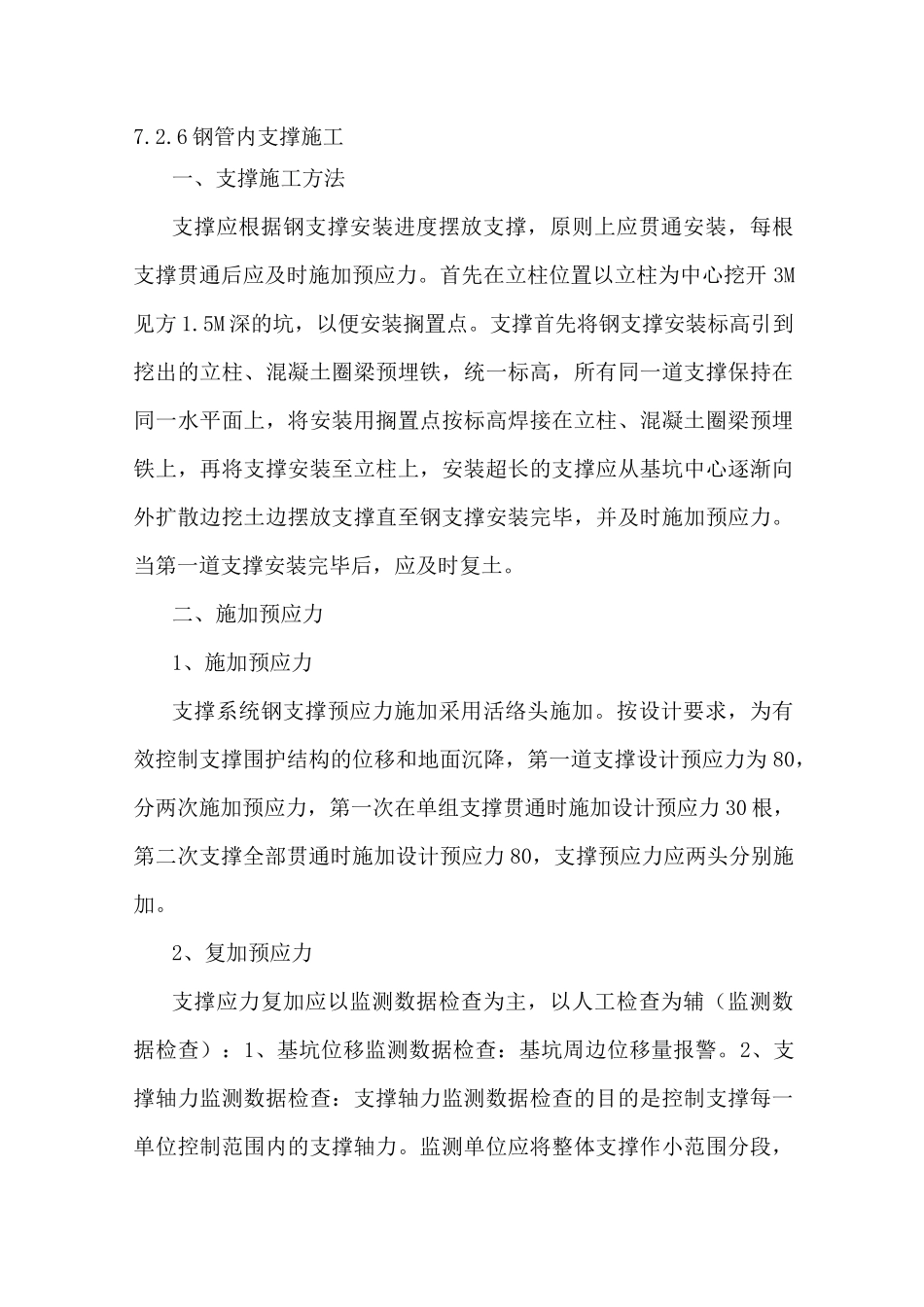

7.2.6钢管内支撑施工一、支撑施工方法支撑应根据钢支撑安装进度摆放支撑，原则上应贯通安装，每根支撑贯通后应及时施加预应力。首先在立柱位置以立柱为中心挖开3M见方1.5M深的坑，以便安装搁置点。支撑首先将钢支撑安装标高引到挖出的立柱、混凝土圈梁预埋铁，统一标高，所有同一道支撑保持在同一水平面上，将安装用搁置点按标高焊接在立柱、混凝土圈梁预埋铁上，再将支撑安装至立柱上，安装超长的支撑应从基坑中心逐渐向外扩散边挖土边摆放支撑直至钢支撑安装完毕，并及时施加预应力。当第一道支撑安装完毕后，应及时复土。二、施加预应力1、施加预应力支撑系统钢支撑预应力施加采用活络头施加。按设计要求，为有效控制支撑围护结构的位移和地面沉降，第一道支撑设计预应力为80，分两次施加预应力，第一次在单组支撑贯通时施加设计预应力30根，第二次支撑全部贯通时施加设计预应力80，支撑预应力应两头分别施加。2、复加预应力支撑应力复加应以监测数据检查为主，以人工检查为辅（监测数据检查）：1、基坑位移监测数据检查：基坑周边位移量报警。2、支撑轴力监测数据检查：支撑轴力监测数据检查的目的是控制支撑每一单位控制范围内的支撑轴力。监测单位应将整体支撑作小范围分段，以支撑道数分层布置轴力器作为监控点，还应每天提供以正在施加预应力的支撑之上的一道支撑及暴露时间过长的支撑为重点的所监测的数据给我方，使我方及时根据监测数据复加预应力。人工检查：人工检查的目的是控制支撑每一单位控制范围内单根松动的支撑轴力。以榔头敲击无控制点的支撑活络头塞铁，视其松动与否决定是否复加其复加位置应主要针对正在施加预应力的支撑之上的一道支撑及暴露时间过长的支撑，监测数据支撑轴力低于预加应力值的支撑应复加预应力。根据基坑位移监测数据检查须复加应力的，复加应力的值应控制在支撑设计轴力之内。根据支撑轴力监测数据检查须复加应力的复加应力的值应控制在预加应力值的110%之内，防止单组支撑复加应力影响到其纵向周边支撑及支撑轴力超过支撑承受力。3、预加应力使用工具使用上海千斤顶厂制液压没泵操纵平台一只，QF100—20分离式千斤顶4只。三、单根支撑安装施工程序1、支撑安装第一道支撑安装开槽安装开槽前，将50T履带吊车沿预先留好的坡道下入开挖至一1.8M的基坑，按开沟顺序逐根贯通安放支撑，并施加预应力。第一道钢支撑假设好后，吊车按原路开出基坑，按照设计值一次性加设好支撑预应力。2、支撑安装注意要点钢支撑先在仓库分7M—10M之内一节预拼装到设计长度，拼装连接。②、支撑运到工地后利用立柱搁置点及预埋铁搁置点由50T履带吊采用二吊点吊遂根按轴线拼装到位，先安装角撑，后安装对撑。每一次吊装的支撑长度不应超过25米，支撑必须做到随挖随撑，由总包方负责在安装支撑时与挖土单位的协调问题。③、支撑的活络头封板与预埋铁件之间有缝，甲方应用高标号水泥浆加早强剂将之间的缝填实。四、支撑拆除1、支撑拆除必须严格按设计规定，待底板及传力带达到设计强度后，方可拆除。2、拆除支撑需搭简易脚手，以便施工人员能顺利操作。五、施工监测为了指导施工，确保工程的顺利进行和周围现有建筑物的安全，应加强施工监测，随时预报、及时处理，防患于未然，主要监测内容如下：1、监测项目包括周围地下管线移位坑周地表沉降，周围建筑物的沉降，周围建筑物的倾斜、墙体水平移位、支撑轴力、地下水位、墙顶沉降、柱的沉降、坑底隆起。2、监测警戒值：①、最大变形＞30伽；沉降带率＞3mm/day，地下水位变化500mm/day。②、支撑轴力：不得超过80%的容许最大值，不得低于预加应力的最大值。所有监测数据必须有完整的记录，并定期将监测结果报告建设、监理、设计单位。上述监测应能反映围护结构变形和受力情况，对于监测单位要求保持监测的连续性，在开始进入关键施工工序时应增加监测的频率，并及时将原始数据整理分析，一旦出现危害工程安全的趋势，必须及时预报，以便及时处理隐患。六、钢支撑安装质量控制措1、准备：开挖前需备齐检验合格的带有活络接头的支撑、支撑配件、施加支撑预应力的油泵装置（带有观测预应力值的仪表）等安装支撑所必须的器...
