激光焊接体能量及对焊缝熔深的影响课件VIP免费

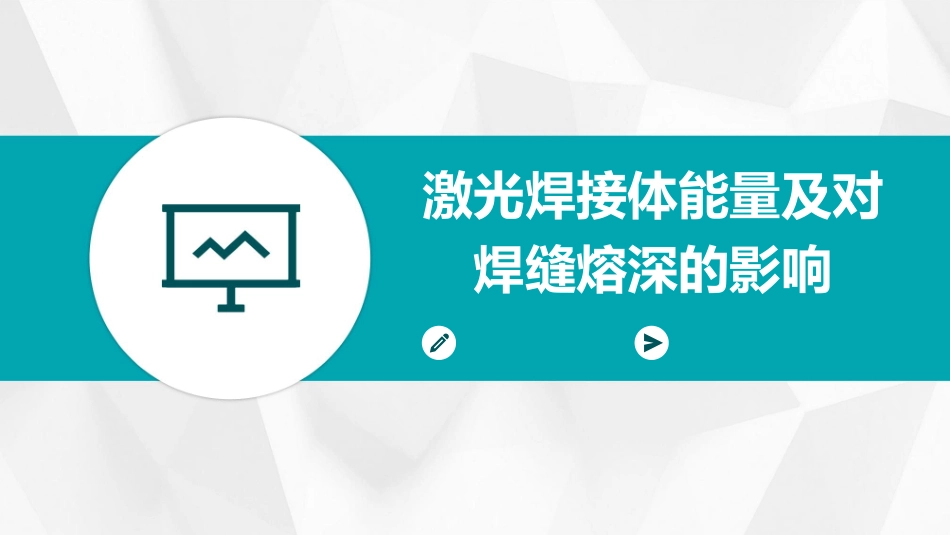

激光焊接体能量及对焊缝熔深的影响课件_第1页
1/25

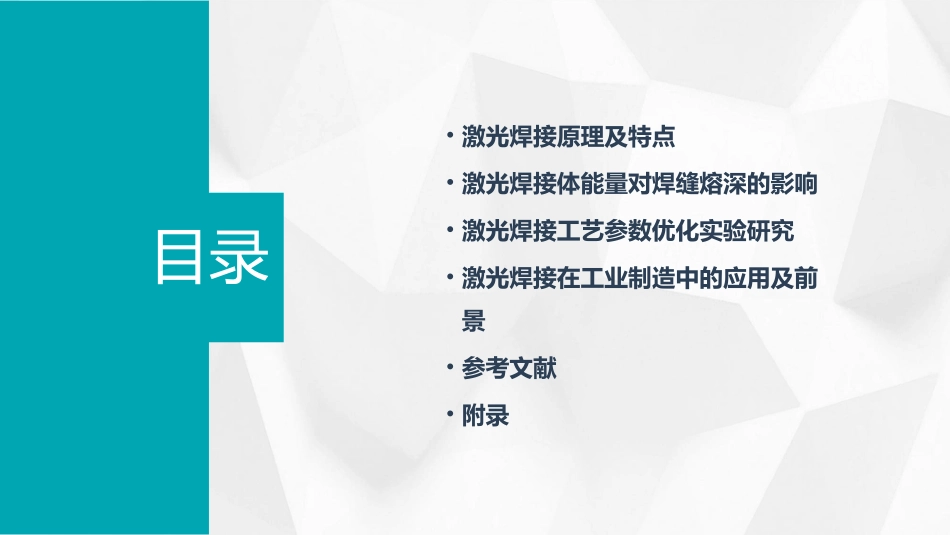

激光焊接体能量及对焊缝熔深的影响课件_第2页
2/25

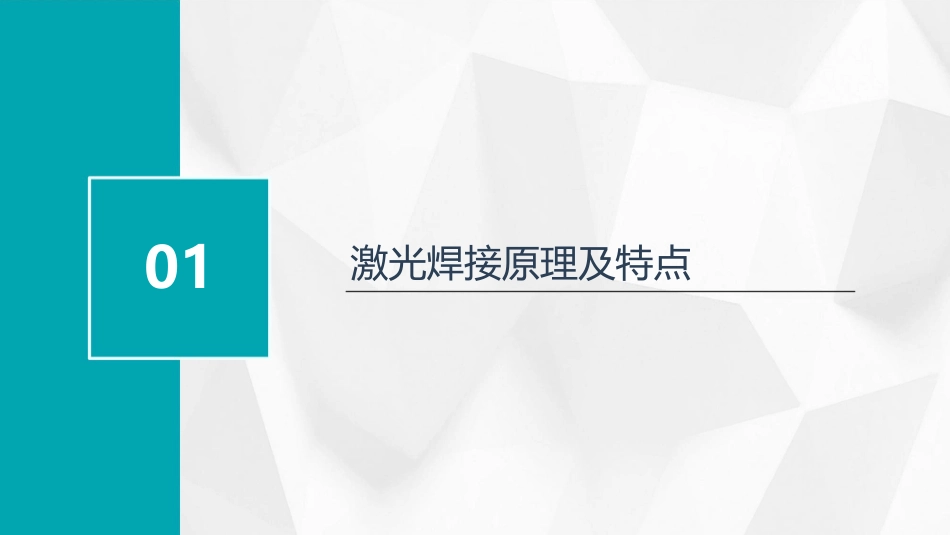

激光焊接体能量及对焊缝熔深的影响课件_第3页
3/25
激光焊接体能量及对焊缝熔深的影响目录•激光焊接原理及特点•激光焊接体能量对焊缝熔深的影响•激光焊接工艺参数优化实验研究•激光焊接在工业制造中的应用及前景•参考文献•附录激光焊接原理及特点01激光焊接通常适用于高精度、高强度、高熔点或需要高质量焊接的场合。激光焊接是一种使用高能量密度的激光束作为热源,将两种或多种金属(或其他材料)熔合在一起形成焊接接头的工艺。激光焊接的定义激光焊接的原理基于光束能量转换,即通过将大功率激光束聚焦并照射在材料表面,将光能转化为热能。当激光束照射在材料表面时,材料吸收热量并迅速加热,形成熔池。同时,熔化的材料被排挤出来,形成焊接接头。激光焊接的原理激光焊接可以聚焦成很小的光斑,达到非常高的能量密度,从而形成深熔焊和高速焊。高能量密度由于激光焊接的热输入量较低,所以可以减少气孔、裂纹等焊接缺陷的产生,提高焊接质量。高质量激光焊接可以通过精确控制光束位置和大小,实现高精度的焊接。高精度由于激光焊接可以形成深熔焊和高速焊,所以可以获得高强度的焊接接头。高强度相对于传统的焊接方法,激光焊接的热输入量较低,可以减少热变形和热影响区的范围。低热输入0201030405激光焊接的特点激光焊接体能量对焊缝熔深的影响02激光能量密度是影响焊缝熔深的重要因素之一。随着激光能量密度的增加,焊缝熔深也会增加。这是因为高能量密度可以产生更高的热输入,使材料更容易熔化。激光能量密度对焊缝熔深的影响在薄板材料焊接中尤为显著。在激光焊接过程中,高能量密度可以减少热影响区,提高焊接速度和减小变形。激光能量密度对焊缝熔深的影响光束焦斑大小是影响焊缝熔深的另一个重要因素。光束焦斑大小决定了激光功率密度和热影响区的宽度。较大的焦斑会产生较浅的焊缝,而较小的焦斑则会产生较深的焊缝。这是因为较大的焦斑会产生较低的激光功率密度,导致熔化深度较小。较小的焦斑具有较高的激光功率密度,可以产生更深的熔化深度。光束焦斑大小对焊缝熔深的影响扫描速度是激光焊接过程中控制热输入的另一个重要因素。随着扫描速度的增加,焊缝熔深会减小。这是因为增加扫描速度会导致热输入减小,使材料更难以熔化。扫描速度对焊缝熔深的影响在厚板材料焊接中尤为显著。在厚板材料焊接过程中,较低的扫描速度可以产生更深的焊缝和更窄的热影响区。扫描速度对焊缝熔深的影响激光焊接工艺参数优化实验研究03方法采用XX激光焊接机,通过控制激光功率、焊接速度、离焦量等工艺参数,进行多组实验。材料选用XX型号的钢材,其化学成分和机械性能分别符合GB/T1591-2008和GB/T228-2002标准规定。实验材料与方法01激光功率对熔深的影响随着激光功率的增加,熔深逐渐增大。当激光功率达到一定值时,熔深增加速度变缓。02焊接速度对熔深的影响随着焊接速度的增加,熔深逐渐减小。当焊接速度过快时,熔池不稳定,影响焊缝质量。03离焦量对熔深的影响随着离焦量的增加,熔深先增加后减小。在离焦量达到某一定值时,熔深达到最大值。实验结果分析通过实验研究,得到了激光功率、焊接速度和离焦量对焊缝熔深的影响规律。在优化工艺参数时,应根据实际需求和实验结果进行综合考虑。针对实验结果,可以进一步探讨激光焊接过程中的物理机制和冶金过程,为提高焊缝质量和效率提供理论支持。同时,可以结合数值模拟方法对激光焊接过程进行更深入研究。结论讨论实验结论与讨论激光焊接在工业制造中的应用及前景04汽车制造激光焊接可用于车身结构拼接、底盘组装、动力总成等关键部位,提高车身强度和安全性。航空航天激光焊接可用于飞机机身、发动机部件、航空航天材料等的连接,提高生产效率和产品质量。电子电器激光焊接可用于电路板、电子元件、电池组等精密部件的组装,提高生产效率和产品质量。新能源激光焊接可用于太阳能电池板、风力发电机叶片等新能源设备的制造,提高生产效率和产品质量。激光焊接在工业制造中的应用0102技术优势激光焊接具有高精度、高速度、高强度、环保等优点,可实现自动化、智能化生产。局限激光焊接对于材料表面状态、对接间隙等要求较高,对于某些材料,易出现气孔、裂纹等缺陷。激...
