单元五攻螺纹课件VIP专享VIP免费

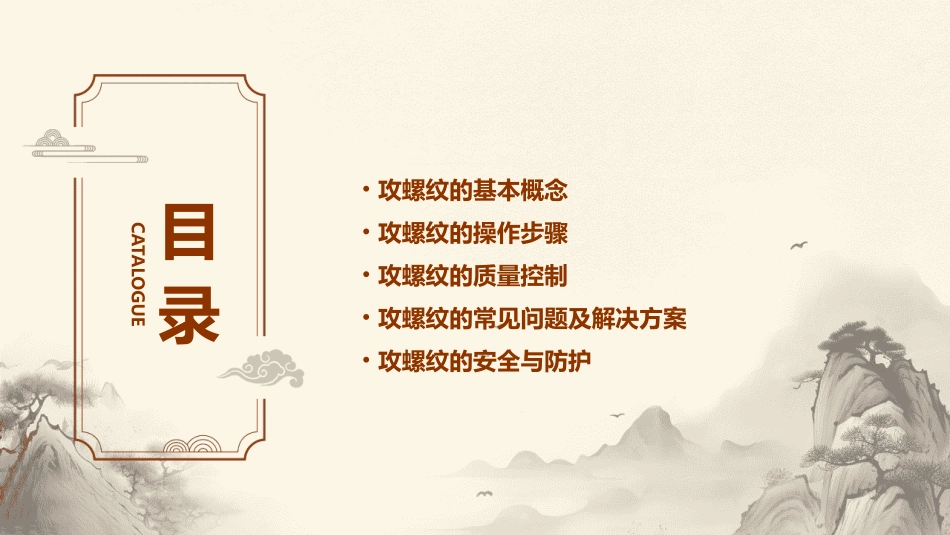

单元五攻螺纹课件目录CATALOGUE•攻螺纹的基本概念•攻螺纹的操作步骤•攻螺纹的质量控制•攻螺纹的常见问题及解决方案•攻螺纹的安全与防护攻螺纹的基本概念CATALOGUE010102攻螺纹的定义攻螺纹是紧固连接零件的主要方法之一，广泛应用于机械、汽车、建筑等各个行业。攻螺纹是指用丝锥在孔中切削出内螺纹的加工过程。根据加工材料的不同，攻螺纹可分为钢件攻螺纹和有色金属攻螺纹。根据丝锥的形状，攻螺纹可分为直槽丝锥、螺旋槽丝锥和挤压丝锥等。攻螺纹的分类攻螺纹的工具与设备攻螺纹需要使用丝锥作为切削工具，还需要钻头、铰刀等辅助工具。攻螺纹的设备包括钻床、攻丝机、机床等，根据不同的加工需求选择合适的设备。攻螺纹的操作步骤CATALOGUE02根据所攻螺纹规格，计算并确定底孔直径，确保底孔大小合适。底孔直径的确定钻孔操作孔口倒角使用钻头在工件上钻出底孔，确保孔的垂直度和深度满足要求。在孔口进行倒角处理，便于丝锥进入。030201底孔的加工根据所攻螺纹规格，选择合适的丝锥型号。丝锥规格的选择使用适量的润滑剂，如切削油或切削液，以提高丝锥使用寿命和攻螺纹质量。丝锥的润滑将丝锥正确安装在攻螺纹工具上，确保丝锥与工具的连接牢固。丝锥的安装丝锥的选择与使用攻螺纹的操作方法调整转速根据所攻螺纹规格和材料性质，调整机床转速，确保攻螺纹过程稳定。开始攻螺纹使丝锥与底孔对准，然后开始攻螺纹过程。攻螺纹深度控制控制攻螺纹深度，确保螺纹深度符合要求。定期对丝锥进行检查和维护，及时更换磨损严重的丝锥。丝锥的维护与保养根据实际情况，合理控制切削速度和进给量，防止丝锥过载。切削用量的控制遵守安全操作规程，确保操作过程安全可靠。安全操作攻螺纹的注意事项攻螺纹的质量控制CATALOGUE03工件准备工件材料应符合要求，表面无裂纹、砂眼等缺陷。工具准备确保工具齐全且完好，包括钻头、丝锥、铰杠、垫圈等。技术准备熟悉攻螺纹的工艺要求，了解攻螺纹的参数和操作方法。攻螺纹前的准备转速应与丝锥的材质和工件的材料相匹配，避免转速过高或过低导致丝锥磨损或断裂。转速控制合理使用切削液，有助于降低切削温度，减少丝锥的磨损。切削液使用进给量要适当，避免进给过多导致丝锥卡死或折断，进给过少则影响螺纹质量。进给控制攻螺纹过程中的质量控制尺寸检测使用专用工具检测螺纹的直径、间距等尺寸是否符合要求。强度检测通过拉伸、压缩等试验检测螺纹的强度和可靠性。外观检测检查螺纹是否完整、光滑，无毛刺、裂纹等缺陷。攻螺纹后的质量检测攻螺纹的常见问题及解决方案CATALOGUE04总结词丝锥折断是攻螺纹过程中常见的问题，通常是由于操作不当或丝锥质量不佳导致的。详细描述攻螺纹时，如果切削速度过快、进给量不当或切削液使用不当，都可能导致丝锥承受过大的切削力而折断。此外，丝锥质量不好、刀刃磨钝或切削部分有裂纹等也是导致丝锥折断的原因。解决方案为避免丝锥折断，应选择合适的切削速度、进给量和切削液。操作时应保持稳定的切削速度，避免突然加速或减速。同时，应确保丝锥质量合格，刀刃锋利无裂纹。一旦发现丝锥有磨损或裂纹，应及时更换。丝锥折断总结词螺纹表面粗糙通常是由于切削速度过快、进给量过大或切削液不足导致的。详细描述攻螺纹时，如果切削速度过快，进给量过大，切削液不足或使用不适当，会导致切屑滞留，从而使得螺纹表面粗糙。此外，丝锥质量不好、刀刃磨钝或切削部分有裂纹也会导致螺纹表面粗糙。解决方案为获得光滑的螺纹表面，应选择合适的切削速度和进给量，并确保充足的切削液供应。同时，应确保丝锥质量合格，刀刃锋利无裂纹。如果切屑滞留导致螺纹表面粗糙，可以尝试减小进给量或增加切削液供应。螺纹表面粗糙010203总结词螺纹孔偏斜通常是由于底孔直径不正确、丝锥安装不正或攻螺纹过程中操作不稳定导致的。详细描述攻螺纹前，如果底孔直径过大或过小，会导致螺纹孔偏斜。此外，丝锥安装不正、攻螺纹过程中用力不均或旋转不均匀等也会导致螺纹孔偏斜。解决方案为确保螺纹孔正直，应先确保底孔直径符合要求。然后，应正确安装丝锥，确保其与底孔垂直。在攻螺纹过程中，应保持稳定的用力和旋转速度...
