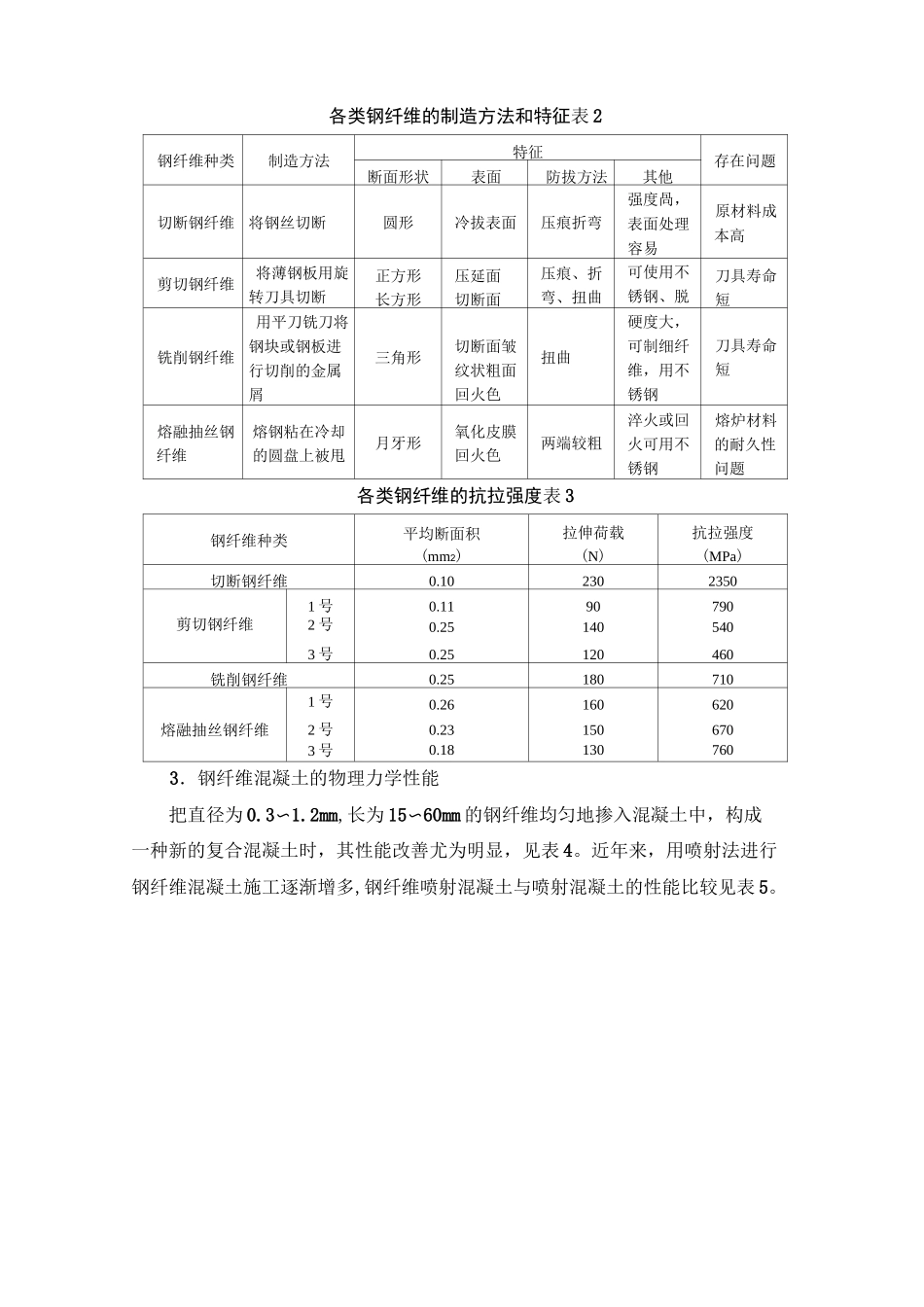

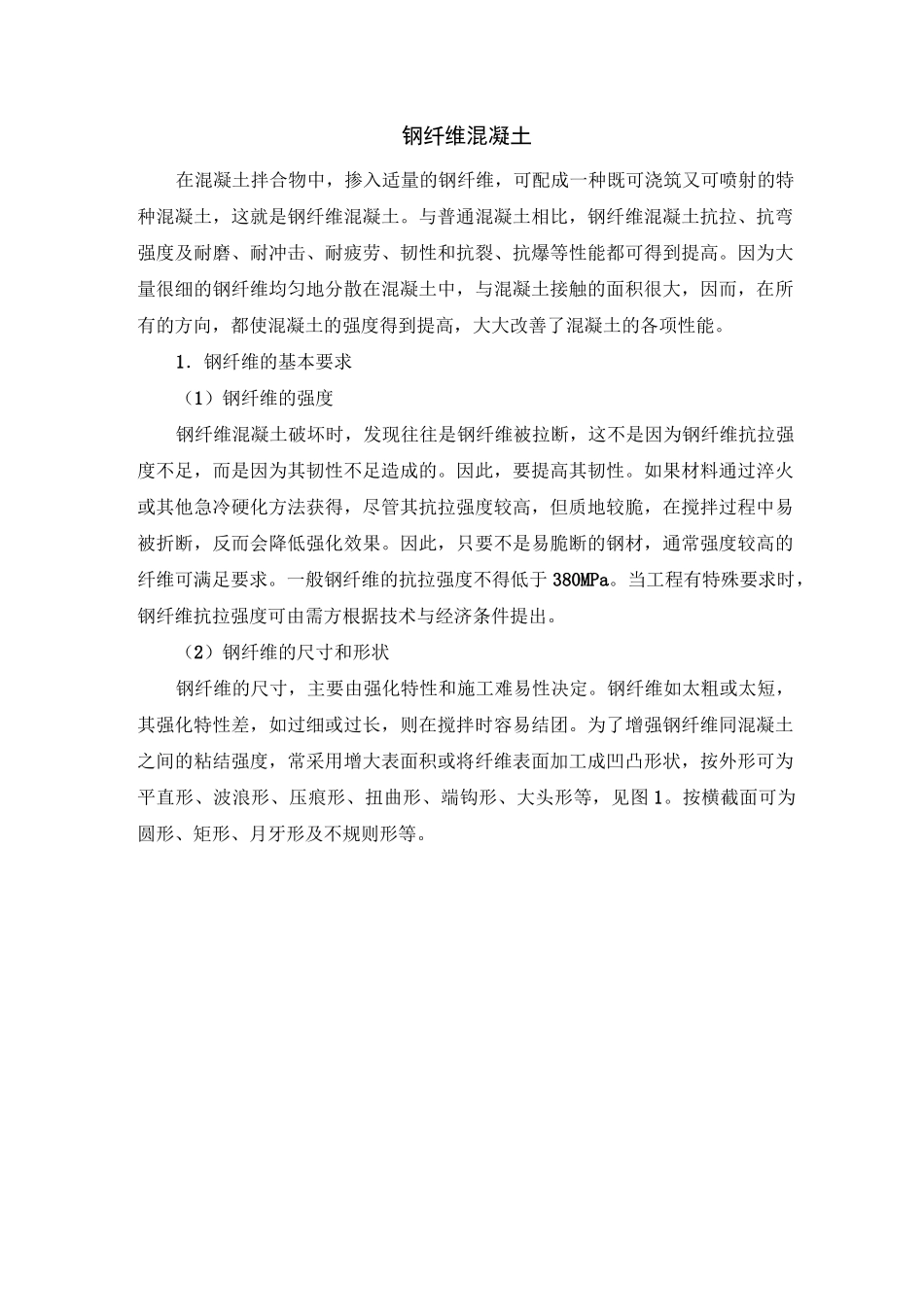

钢纤维混凝土在混凝土拌合物中，掺入适量的钢纤维，可配成一种既可浇筑又可喷射的特种混凝土，这就是钢纤维混凝土。与普通混凝土相比，钢纤维混凝土抗拉、抗弯强度及耐磨、耐冲击、耐疲劳、韧性和抗裂、抗爆等性能都可得到提高。因为大量很细的钢纤维均匀地分散在混凝土中，与混凝土接触的面积很大，因而，在所有的方向，都使混凝土的强度得到提高，大大改善了混凝土的各项性能。1．钢纤维的基本要求（1）钢纤维的强度钢纤维混凝土破坏时，发现往往是钢纤维被拉断，这不是因为钢纤维抗拉强度不足，而是因为其韧性不足造成的。因此，要提高其韧性。如果材料通过淬火或其他急冷硬化方法获得，尽管其抗拉强度较高，但质地较脆，在搅拌过程中易被折断，反而会降低强化效果。因此，只要不是易脆断的钢材，通常强度较高的纤维可满足要求。一般钢纤维的抗拉强度不得低于380MPa。当工程有特殊要求时，钢纤维抗拉强度可由需方根据技术与经济条件提出。（2）钢纤维的尺寸和形状钢纤维的尺寸，主要由强化特性和施工难易性决定。钢纤维如太粗或太短，其强化特性差，如过细或过长，则在搅拌时容易结团。为了增强钢纤维同混凝土之间的粘结强度，常采用增大表面积或将纤维表面加工成凹凸形状，按外形可为平直形、波浪形、压痕形、扭曲形、端钩形、大头形等，见图1。按横截面可为圆形、矩形、月牙形及不规则形等。LIO*-T_rT——H—Qc□Ooo「’IoOo图1钢纤维的外形钢纤维的标称长度指钢纤维两端点之间的直线长度，其尺寸可为15~60mm。钢纤维截面的直径或等效直径宜在0.3〜1.2mm。钢纤维长径比或标称长径比宜在30~100。钢纤维混凝土结构对钢纤维几何尺寸参数的要求宜符合表1的规定钢纤维几何参数采用范围表1钢纤维馄凝土结构类别长度（mm）直径（等效直径）（mm）长径比一般浇筑成型的结构25〜500.3〜0.840~100抗震框架节点40〜500.4〜0.850~100铁路轨枕20~300.3〜0.650~70喷射混凝土20~250.3〜0.540~60注：钢纤维的等效直径是指非圆形截面换算成圆形截面的直径。2．钢纤维的种类和特征钢纤维的种类、制造方法及特征见表2。钢纤维的抗拉强度见表3。从各类钢纤维对混凝土的增强效果来看，则以切断纤维、冷轧钢板剪切纤维和加工硬度较大的铣削纤维比较好。各类钢纤维的制造方法和特征表2钢纤维种类制造方法特征存在问题断面形状表面防拔方法其他切断钢纤维将钢丝切断圆形冷拔表面压痕折弯强度咼，表面处理容易原材料成本高剪切钢纤维将薄钢板用旋转刀具切断正方形长方形压延面切断面压痕、折弯、扭曲可使用不锈钢、脱脂刀具寿命短铣削钢纤维用平刀铣刀将钢块或钢板进行切削的金属屑三角形切断面皱纹状粗面回火色扭曲硬度大，可制细纤维，用不锈钢刀具寿命短熔融抽丝钢纤维熔钢粘在冷却的圆盘上被甩月牙形氧化皮膜回火色两端较粗淬火或回火可用不锈钢熔炉材料的耐久性问题各类钢纤维的抗拉强度表3钢纤维种类平均断面积(mm2)拉伸荷载(N)抗拉强度(MPa)切断钢纤维0.1023023501号0.1190790剪切钢纤维2号0.251405403号0.25120460铣削钢纤维0.251807101号0.26160620熔融抽丝钢纤维2号0.231506703号0.181307603．钢纤维混凝土的物理力学性能把直径为0.3〜1.2mm,长为15〜60mm的钢纤维均匀地掺入混凝土中，构成一种新的复合混凝土时，其性能改善尤为明显，见表4。近年来，用喷射法进行钢纤维混凝土施工逐渐增多,钢纤维喷射混凝土与喷射混凝土的性能比较见表5。钢纤维混凝土的性能（钢纤维掺入率为2％）表4序号钢纤维混凝土的物理力学性能与普通混凝土比较1抗压强度1.0〜1.3倍2抗拉强度和抗弯强度1.5〜1.8倍3早期抗裂强度1.5〜20倍4抗剪强度1.5〜2.0倍5疲劳强度有所改善6耐冲击性能5~10倍7耐破损性能有所改善8延伸率约2.0倍9韧性40〜200倍10耐热性能显著改善11对冻融作用的抵抗能力显著改善12耐久性密实度咼，表面裂缝宽度不大于0.08mm,有所改善，暴露于大气中的面层钢纤维产生锈斑钢纤维喷射混凝土的性能表5序号钢纤维喷射混凝土的物理力学性能与喷射混凝土的比较1抗压强度1.3~1.5倍2抗拉强度1.5~1.8倍3抗弯强度1.8〜2.0倍4韧性30~300倍5耐冲击性8~60倍6收缩0.5〜0.8倍影响力学性能的因素除钢纤维的掺量直接影响混...
