各种除尘器分类、适用范围及工作原理动态图全解VIP专享VIP免费

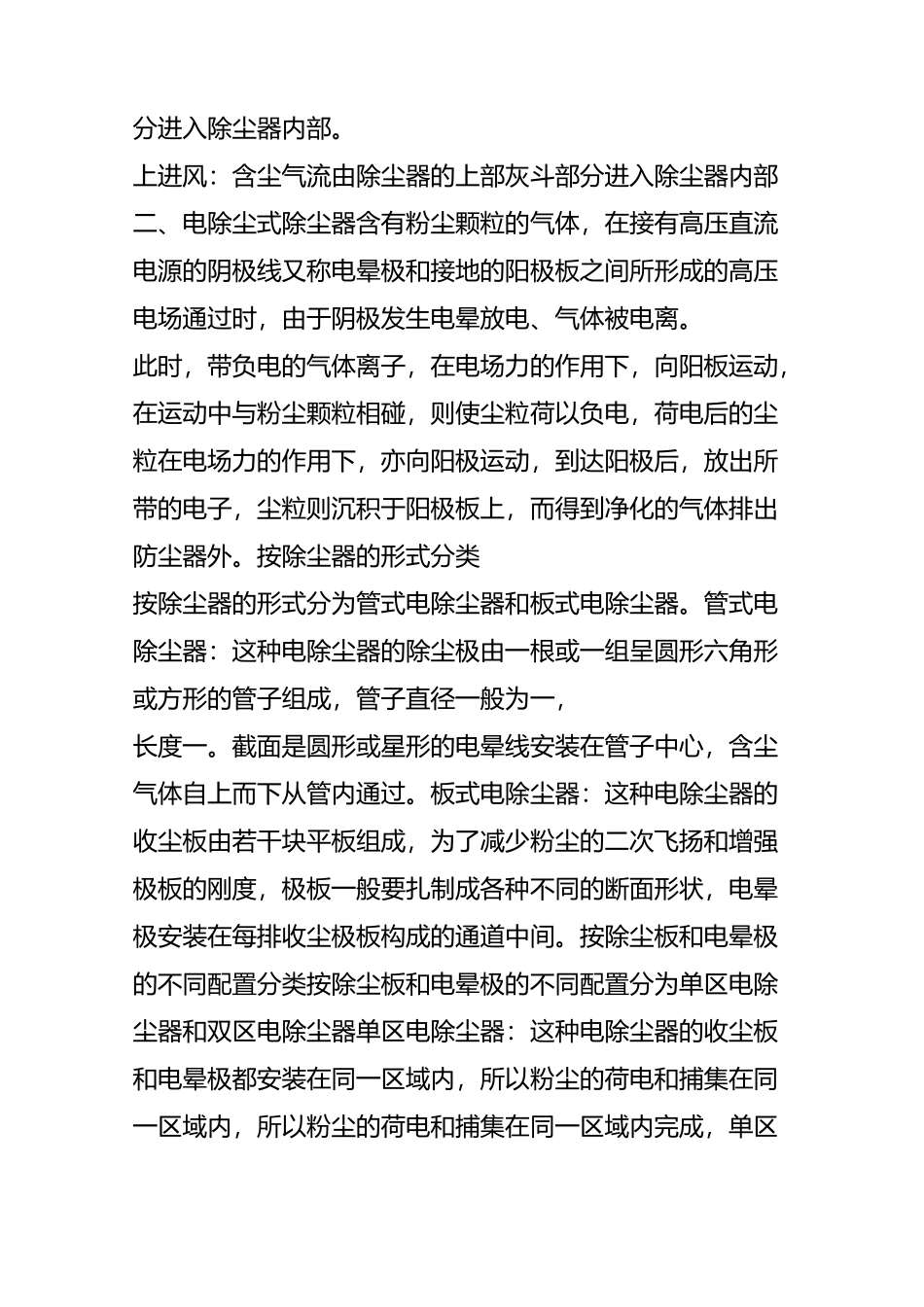

各种除尘器分类、适用范围及工作原理动态图全解近年来，大气污染防治引起各界关注，除尘器是通风除尘系统重要设备之一。除尘器工作的好坏将直接影响到车间厂区，甚至居民区的环境卫生。本文将介绍除尘器工作原理动态图，涵盖袋式除尘器等。掌握了除尘器的分类及工作原理才能够更好的选择和使用除尘器一、过滤式除尘器袋式除尘器的形式、种类很多，按清灰方式可以分为机械清灰、逆气流清灰、脉冲喷吹清灰三类按过滤方式可以分为内过滤式和外过滤式两类按进岀口的位置不同可分为下进风和上进风两类。袋式除尘器逆气流清灰是采用室外或循环空气形式与含尘气流相反的反方向气流通过滤袋，使其上的尘层脱落，掉入灰斗中。在这种清灰方式中，一方面是由于反方向的清灰气流在粉尘层上形成的黏性剥离力直接剥离尘层另一方面，由于气流方向的改变，滤袋产生胀缩振动，也有助于尘块的脱落。脉冲喷吹清灰方式压缩空气经过喷吹口以很高的速度喷岀后诱导围绕的空气在极短的时间内喷入滤袋，使滤袋产生快速胀缩。粉尘层的剥离一方面是借助喷吹气流对粉尘层的剥离力，另一方面则是依靠膨胀滤袋在回缩过程中形成的反向加速度将粉尘甩脱。这种方式的清灰强度大，可以在过滤工作状态下进行清灰，允许的过滤风速也高。由于脉冲喷吹清灰方式具有很多优点，逐渐成为袋式除尘器的一种主要的清灰方式。机械清灰式这种清灰方式可以包括人工振打、机械振打等，是一种最简单的清灰方式。一般来说，机械振打的滤袋沿轴向的振动分布不均匀，而且加速度衰减较快，滤袋长度一般较短，过滤风速也较小。机械振动清灰袋式除尘器采用机械运动装置使滤袋作周期性振动，使粘附在滤袋上的尘粒落入灰斗中。根据振动方式不同，可分为水平振动、垂直振动、扭曲振动三种形式，如图所示。为水平振动，有顶部和中部振动两种为垂直振动，它利用偏心轮装置振打滤袋框架或定期提升滤袋框架进行清灰为扭曲振动，它利用机械传动装置定期将滤袋扭转一定角度，使尘粒脱落。内外滤式内虑式除尘器的含尘气流首先进入滤袋内部，由内向外过滤，粉尘沉积于滤袋表面。内滤式的滤袋外部为干净气体侧便于检查与换袋。内滤式一般适用于机械清灰和逆气流清灰袋式除尘器。外滤式除尘器的含尘气流由滤袋外部通过滤料计入滤袋内，净化后排岀。为了便于过滤，滤袋内部要设支撑骨架袋笼。外滤式适用于脉冲喷吹袋式除尘器、高压气流反吹袋式除尘器、扁袋式除尘器等。上进风、下进风式下进风：含尘气流由除尘器的下部灰斗部分进入除尘器内部。上进风：含尘气流由除尘器的上部灰斗部分进入除尘器内部二、电除尘式除尘器含有粉尘颗粒的气体，在接有高压直流电源的阴极线又称电晕极和接地的阳极板之间所形成的高压电场通过时，由于阴极发生电晕放电、气体被电离。此时，带负电的气体离子，在电场力的作用下，向阳板运动，在运动中与粉尘颗粒相碰，则使尘粒荷以负电，荷电后的尘粒在电场力的作用下，亦向阳极运动，到达阳极后，放出所带的电子，尘粒则沉积于阳极板上，而得到净化的气体排出防尘器外。按除尘器的形式分类按除尘器的形式分为管式电除尘器和板式电除尘器。管式电除尘器：这种电除尘器的除尘极由一根或一组呈圆形六角形或方形的管子组成，管子直径一般为一，长度一。截面是圆形或星形的电晕线安装在管子中心，含尘气体自上而下从管内通过。板式电除尘器：这种电除尘器的收尘板由若干块平板组成，为了减少粉尘的二次飞扬和增强极板的刚度，极板一般要扎制成各种不同的断面形状，电晕极安装在每排收尘极板构成的通道中间。按除尘板和电晕极的不同配置分类按除尘板和电晕极的不同配置分为单区电除尘器和双区电除尘器单区电除尘器：这种电除尘器的收尘板和电晕极都安装在同一区域内，所以粉尘的荷电和捕集在同一区域内，所以粉尘的荷电和捕集在同一区域内完成，单区电收尘器是被广泛采用的电除器装置。双区电除尘器：这种电除尘器的除尘系统和电晕系统分别装在两个不同的区域内。前区内安装电晕极和阳极板，粉尘在此区域内进行荷电，这个区为电离区，后区内安装收尘极和阴极板，粉尘在此区域内被捕集，称此区为收尘区，由于电离区和收尘区分开，称此...
