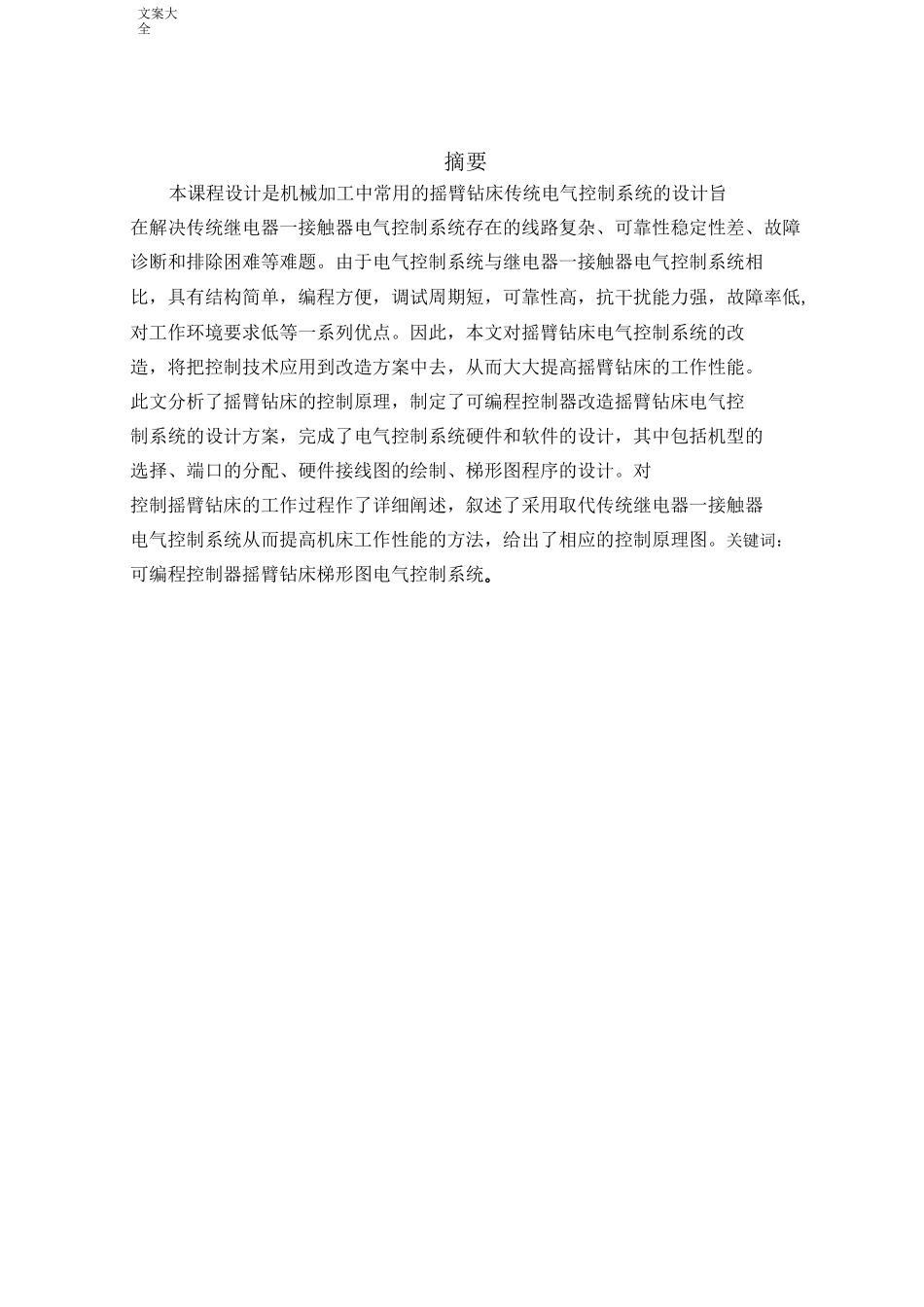

文案大全摘要本课程设计是机械加工中常用的摇臂钻床传统电气控制系统的设计旨在解决传统继电器一接触器电气控制系统存在的线路复杂、可靠性稳定性差、故障诊断和排除困难等难题。由于电气控制系统与继电器一接触器电气控制系统相比，具有结构简单，编程方便，调试周期短，可靠性高，抗干扰能力强，故障率低,对工作环境要求低等一系列优点。因此，本文对摇臂钻床电气控制系统的改造，将把控制技术应用到改造方案中去，从而大大提高摇臂钻床的工作性能。此文分析了摇臂钻床的控制原理，制定了可编程控制器改造摇臂钻床电气控制系统的设计方案，完成了电气控制系统硬件和软件的设计，其中包括机型的选择、端口的分配、硬件接线图的绘制、梯形图程序的设计。对控制摇臂钻床的工作过程作了详细阐述，叙述了采用取代传统继电器一接触器电气控制系统从而提高机床工作性能的方法，给出了相应的控制原理图。关键词：可编程控制器摇臂钻床梯形图电气控制系统。文案大全目录摘要11绪论41.1Z3040摇臂钻床简介41.2设计目的42Z3040摇臂钻床电气控制系统的原理52.1主电路52.2控制电路、信号及照明电路52.2.1主电动机的旋转控制52.2.2摇臂松开―升/降―摇臂夹紧控制52.2.3立柱和主轴箱的松开及夹紧控制及信号灯63基于PLC的Z3040摇臂钻床电气控制系统硬件部分的设计73.1电气元件的选择73.2PLC型号的选择83.2.1根据PLC的物理结构83.2.2根据PLC的指令功能93.2.3根据PLC的输入输出点数93.2.4根据PLC的存储容量93.2.5根据输入模块的类型93.2.6根据输出模块的类型93.3PLC的I/O电气接线图的设计104Z3040摇臂钻床电气控制系统软件部分的设计114.1PLC梯形图程序的优化设计及程序调试：114.1.1主电动机的起动控制程序114.1.2摇臂升降控制程序114.1.3主轴箱放松或夹紧控制程序124.1.4摇臂回转控制梯形图程序134.1.5冷却泵开关控制梯形图程序13参考文献26文案大全附录IZ3040摇臂钻床电气控制原理图27附录IIZ3040摇臂钻床的电器元件明细表28附录IIII/O电气接线图29附录W程序梯形图30文案大全摇臂钻床简介钻床是一种孔加工机床，可用来钻孔、扩孔、绞孔、攻螺纹及修刮端面等多种形式的加工。钻床的结构形式很多，有立式钻床、卧式钻床、深孔钻床等。摇臂钻床是一种立式钻床，它适用于单件或批量生产中带有多孔大型零件的孔加工，是一般机械加工车间常用的机床。摇臂钻床主要由底座、内外立座、摇臂、主轴箱和工作台等组成。摇臂的一端为套筒，套装在外立柱上，并借助丝杠的正、反转可沿外立柱作上下移动。主轴箱安装在摇臂的水平导轨上可通过手轮操作使其在水平导轨上沿摇臂移动。加工时，根据工件高度的不同，摇臂借助于丝杠可带着主轴箱沿外立柱上下升降。在升降之前，应自动将摇臂松开，再进行升降，当达到所需的位置时，摇臂自动夹紧在立柱上。摇臂钻床钻削加工分为工作运动和辅助运动。工作运动包括：主运动(主轴的旋转运动)和进给运动(主轴轴向运动)；辅助运动包括：主轴箱沿摇臂的横向移动，摇臂的回转和升降运动。钻削加工时，钻头一面旋转一面作纵向进给。钻床的主运动是主轴带着钻头作旋转运动。进给运动是钻头的上下移动。摇臂回转和主轴箱的左右移动采用手动当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为：()摇臂钻床的主运动为主轴的旋转运动()进给运动为主轴的纵向进给()辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动,摇臂与外立柱一起绕内立柱的回转运动。设计目的(1)了解Z3040摇臂钻床的操作顺序，并作出功能图。(2)、熟悉并会接较复杂的PLC控制系统电路。(3)、领悟电气控制电路PLC改造的要领。摇臂钻床结构示意图底座内立柱、外立柱摇臂主轴箱主轴工作台文案大全摇臂钻床电气控制系统的原理主电路我国原来生产的Z3040摇臂钻床的主轴旋转运动和摇臂升降运动的操作是通过不能复位的十字开关来操作的，它本身不具有欠压和失压保护。因此在主回路中要用一个接触器将三相电源引入。现在的Z3040摇臂钻床取消了十字开关，它的电气原理...
