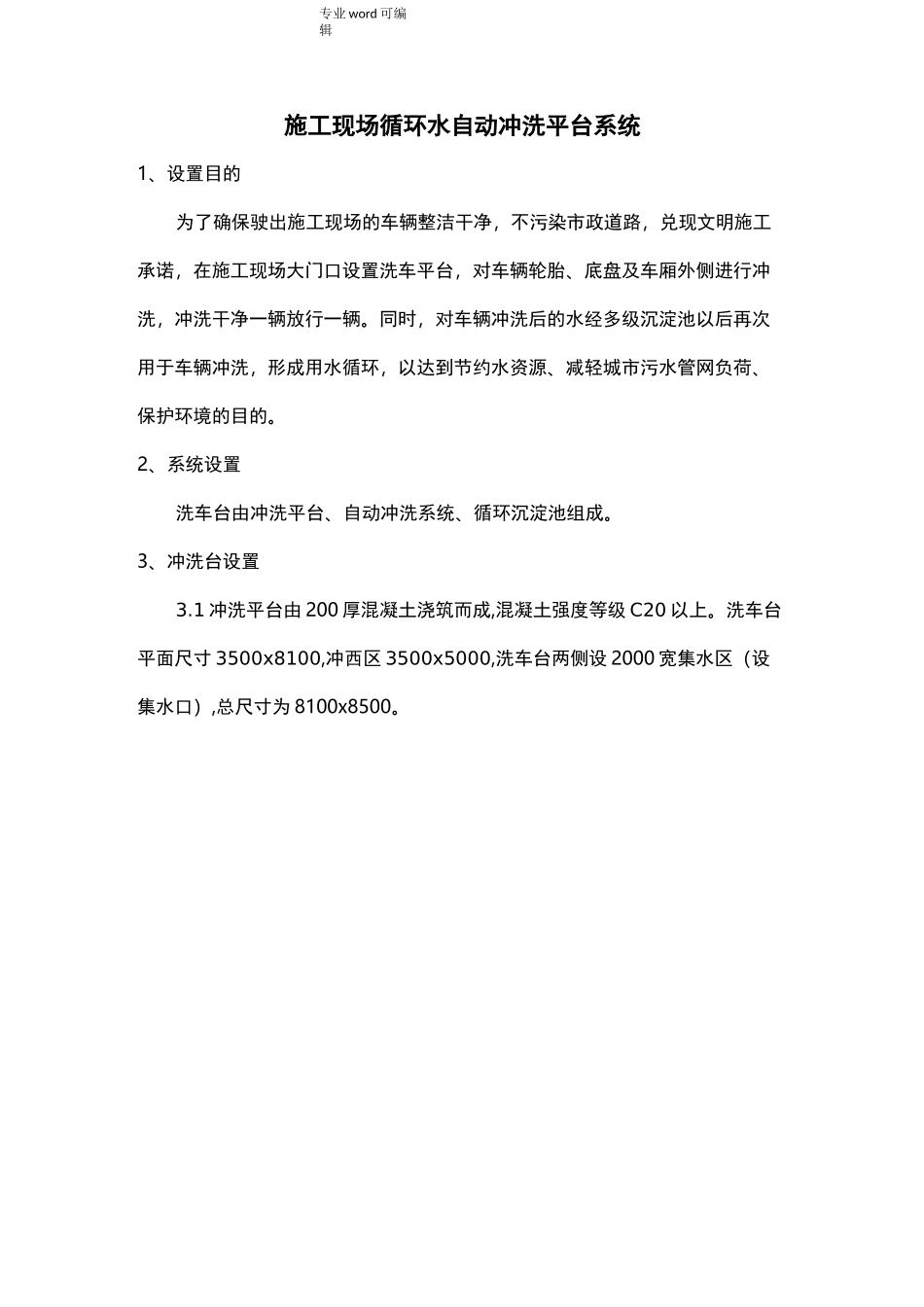

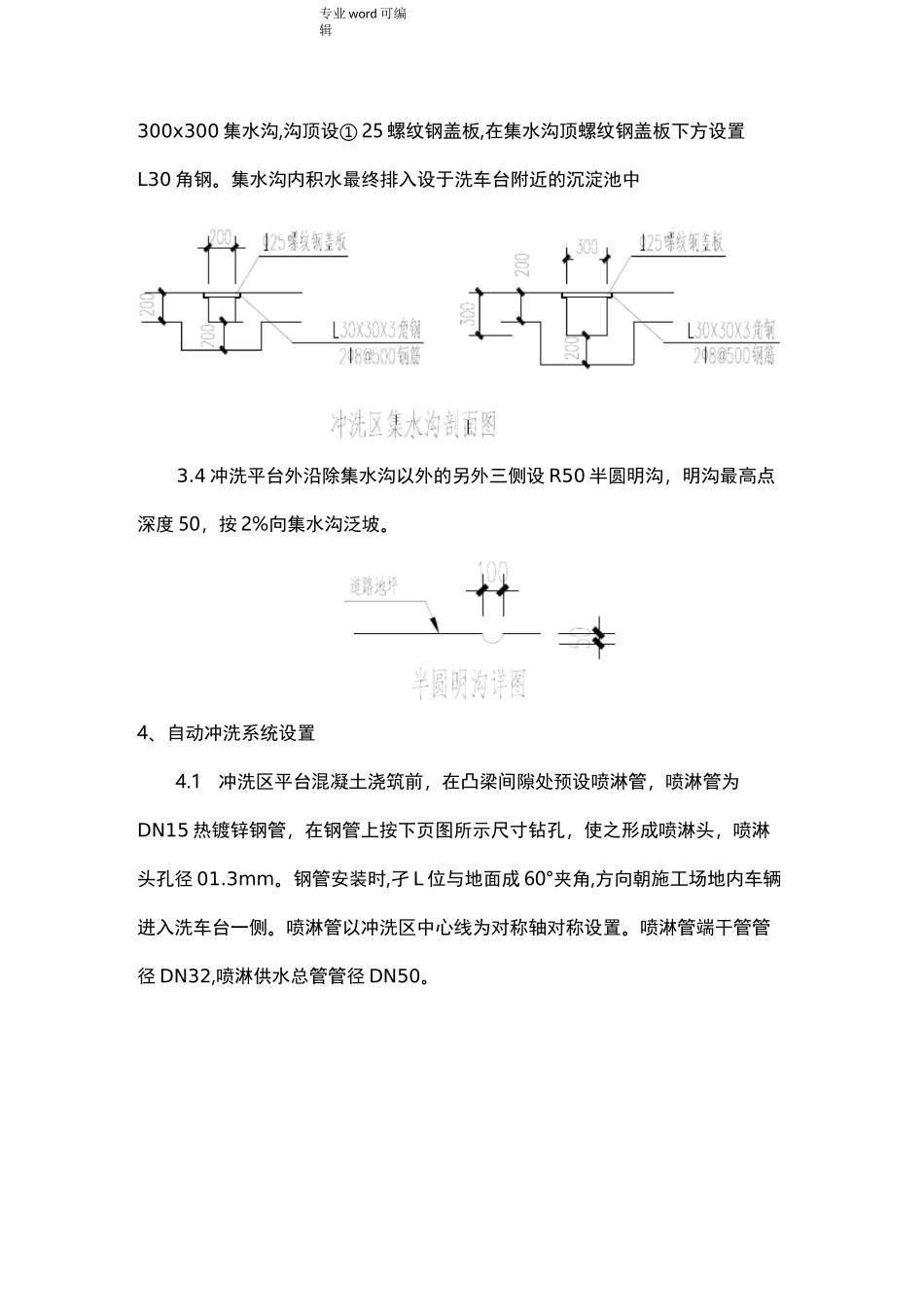

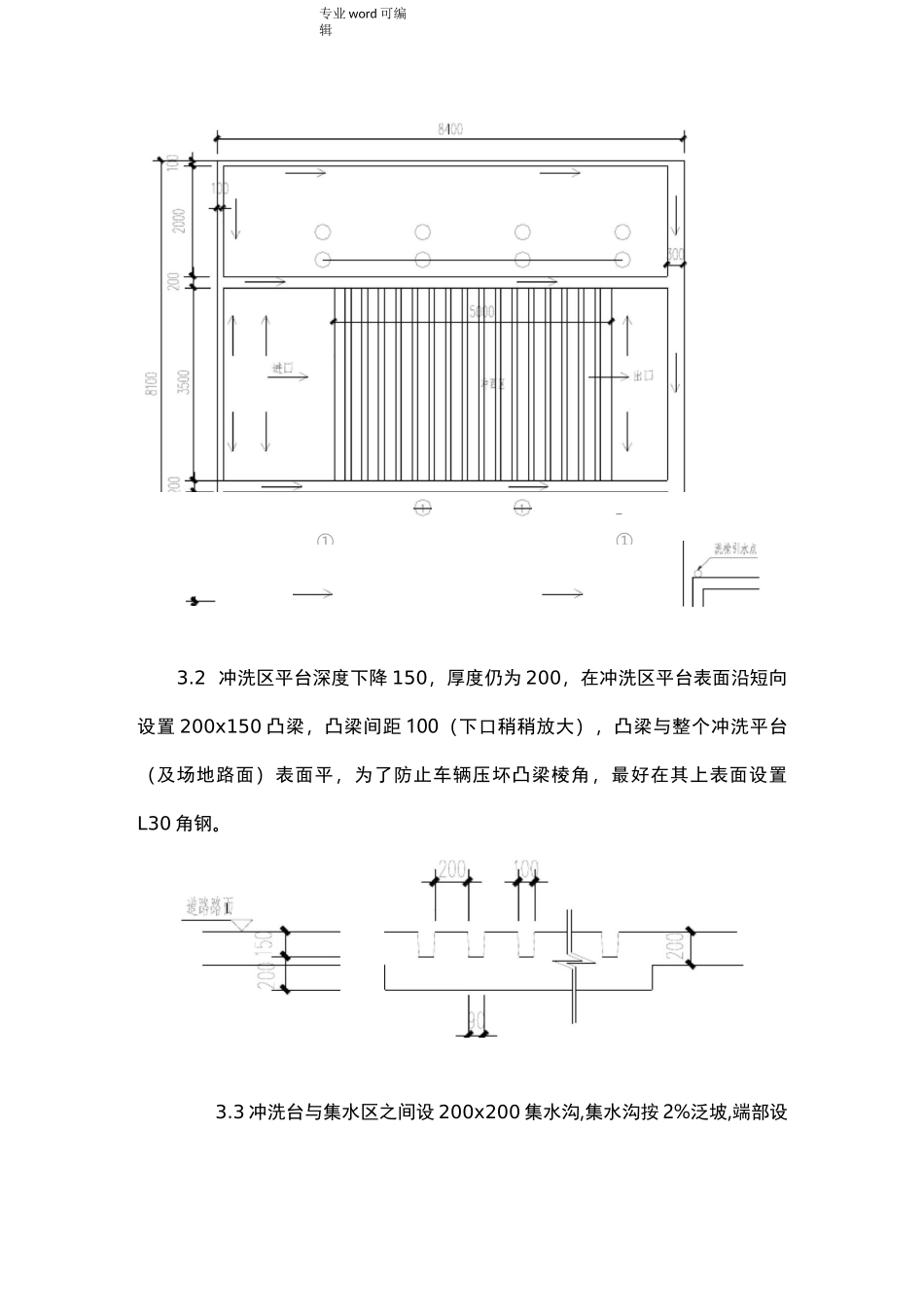

专业word可编辑施工现场循环水自动冲洗平台系统1、设置目的为了确保驶出施工现场的车辆整洁干净,不污染市政道路,兑现文明施工承诺,在施工现场大门口设置洗车平台,对车辆轮胎、底盘及车厢外侧进行冲洗,冲洗干净一辆放行一辆。同时,对车辆冲洗后的水经多级沉淀池以后再次用于车辆冲洗,形成用水循环,以达到节约水资源、减轻城市污水管网负荷、保护环境的目的。2、系统设置洗车台由冲洗平台、自动冲洗系统、循环沉淀池组成。3、冲洗台设置3.1冲洗平台由200厚混凝土浇筑而成,混凝土强度等级C20以上。洗车台平面尺寸3500x8100,冲西区3500x5000,洗车台两侧设2000宽集水区(设集水口),总尺寸为8100x8500。专业word可编辑3.2冲洗区平台深度下降150,厚度仍为200,在冲洗区平台表面沿短向设置200x150凸梁,凸梁间距100(下口稍稍放大),凸梁与整个冲洗平台(及场地路面)表面平,为了防止车辆压坏凸梁棱角,最好在其上表面设置L30角钢。3.3冲洗台与集水区之间设200x200集水沟,集水沟按2%泛坡,端部设-①①专业word可编辑300x300集水沟,沟顶设①25螺纹钢盖板,在集水沟顶螺纹钢盖板下方设置L30角钢。集水沟内积水最终排入设于洗车台附近的沉淀池中3.4冲洗平台外沿除集水沟以外的另外三侧设R50半圆明沟,明沟最高点深度50,按2%向集水沟泛坡。4、自动冲洗系统设置4.1冲洗区平台混凝土浇筑前,在凸梁间隙处预设喷淋管,喷淋管为DN15热镀锌钢管,在钢管上按下页图所示尺寸钻孔,使之形成喷淋头,喷淋头孔径01.3mm。钢管安装时,孑L位与地面成60°夹角,方向朝施工场地内车辆进入洗车台一侧。喷淋管以冲洗区中心线为对称轴对称设置。喷淋管端干管管径DN32,喷淋供水总管管径DN50。专业word可编辑4.2供水系统分两路。4.2.1一路提供给自动冲洗区,作为车辆轮胎及车厢底盘冲洗用水,由5台水泵组成。其中2台水泵(4号水泵、5号水泵,功率3KW,流量12M3/h)并联负责从沉淀池的清水池中吸水并初级加压,3台水泵(1号水泵、2号水泵、3号水泵,功率4KW,流量6M3/h)并联同时与前2台水泵串联,负责将经初级加压的冲洗用水增压至0・6MPa以上用于车辆冲洗。该路系统运行/停止由冲洗管理人员遥控控制。4.2.1另一路提供给高压水枪,作为车厢侧壁冲洗用水。由1台水泵(6号水泵,功率4KW,流量6M3/h)—个气压罐联接组成。气压罐压力范围0.6~1.1MPa,水泵启/闭由电接点压力表自动控制,当气压罐压力低于0.6MPa时,水泵自动启动,当气压罐压力高于I.IMPa时,水泵自动停止。本路水源由市政供水专业word可编辑管网直接供给。4.2.3市政管网供水同时也提供3台冲洗增压泵水源,当沉淀池无水或水量过小时,人工手动开启联接阀门,由市政管网供水,当沉淀池水量充足时,人工手动关闭联接阀门,停止管网供水,车辆冲洗利用沉淀池循环水。5、[”5珮\52rTi敲玻管G501Mi&冲洗平合Gin,.....•栩b——3-朮时|,1】「|:?TjG40Cl'jCI1z、弱3号6回水闕)沉淀池设置/:"rrA卍政管网供水5.1沉淀池设于自动冲洗台附近不当路的地方,池底为100厚C20素混凝专业word可编辑专业word可编辑土板,池壁为砖砌体,池顶为钢板盖板,为了保证盖板有足够的刚度,在钢板下方衬L40X4角钢加强。5.2沉淀池至少为4级,前三级池身相对较小些,用于沉淀积於,后一级池为清水池,面积相对较大,在池内安设水泵(4、5号水泵),作为循环冲洗的水源。清水池末端设置溢水口,多余5.3沉淀池内积於需及时清理。注:本文中冲洗系统的水泵是利用以前其他项目的旧水泵,故水泵数量较多,功率较小,新设系统时,可以适当增加水泵功率,减少水泵数量。
