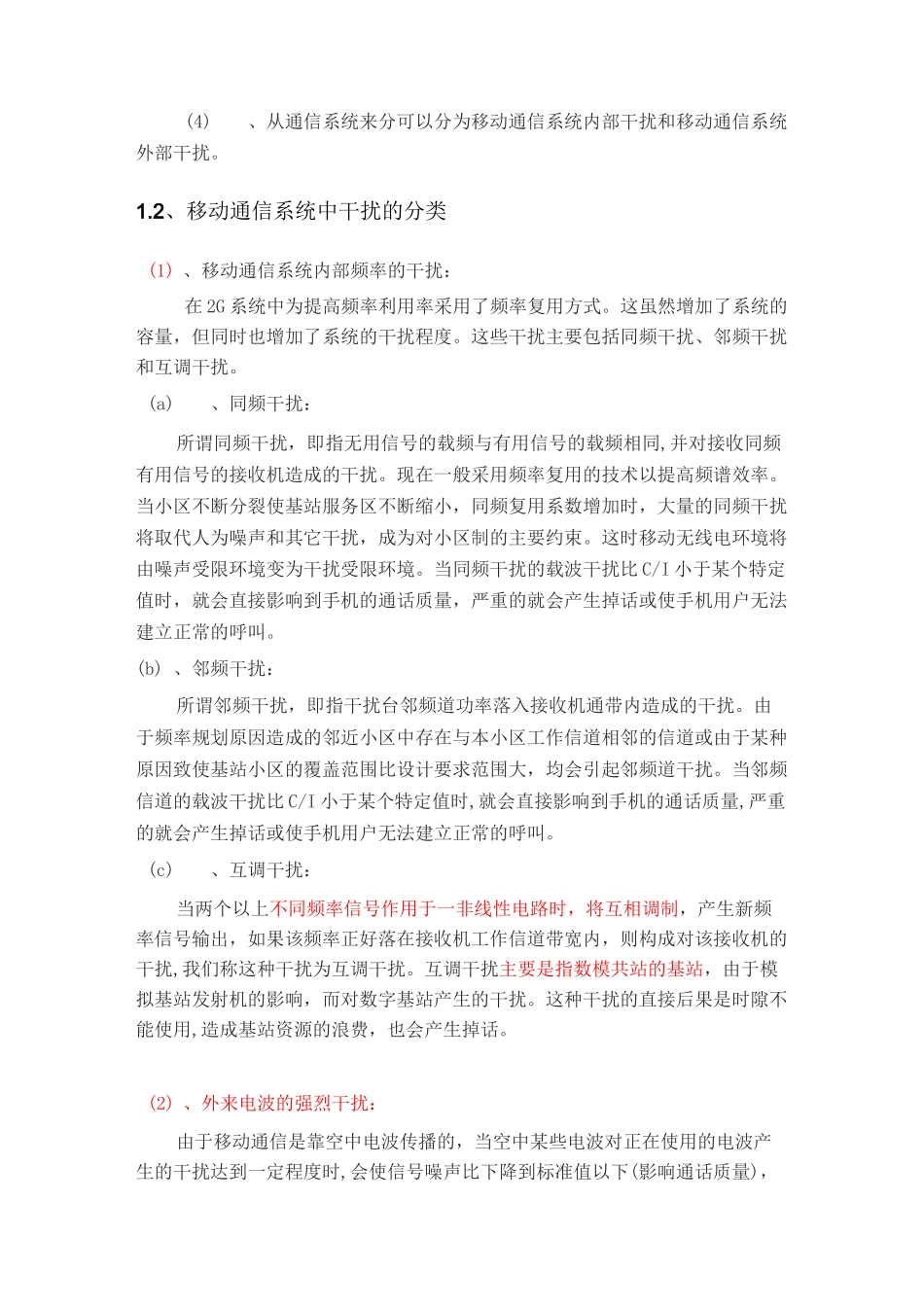

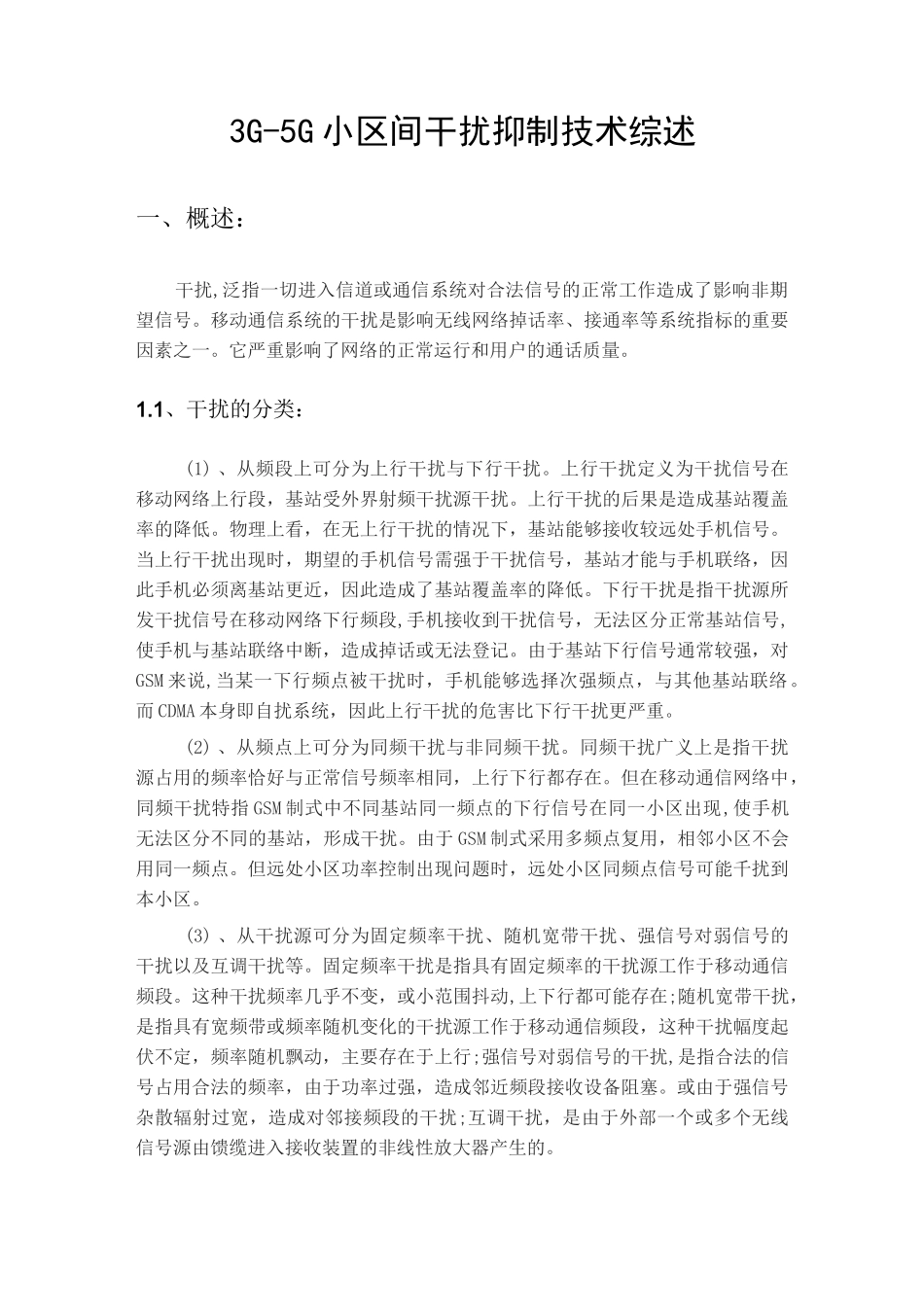

3G-5G小区间干扰抑制技术综述一、概述：干扰,泛指一切进入信道或通信系统对合法信号的正常工作造成了影响非期望信号。移动通信系统的干扰是影响无线网络掉话率、接通率等系统指标的重要因素之一。它严重影响了网络的正常运行和用户的通话质量。1.1、干扰的分类：(1)、从频段上可分为上行干扰与下行干扰。上行干扰定义为干扰信号在移动网络上行段，基站受外界射频干扰源干扰。上行干扰的后果是造成基站覆盖率的降低。物理上看，在无上行干扰的情况下，基站能够接收较远处手机信号。当上行干扰出现时，期望的手机信号需强于干扰信号，基站才能与手机联络，因此手机必须离基站更近，因此造成了基站覆盖率的降低。下行干扰是指干扰源所发干扰信号在移动网络下行频段,手机接收到干扰信号，无法区分正常基站信号,使手机与基站联络中断，造成掉话或无法登记。由于基站下行信号通常较强，对GSM来说,当某一下行频点被干扰时，手机能够选择次强频点，与其他基站联络。而CDMA本身即自扰系统，因此上行干扰的危害比下行干扰更严重。(2)、从频点上可分为同频干扰与非同频干扰。同频干扰广义上是指干扰源占用的频率恰好与正常信号频率相同，上行下行都存在。但在移动通信网络中，同频干扰特指GSM制式中不同基站同一频点的下行信号在同一小区出现,使手机无法区分不同的基站，形成干扰。由于GSM制式采用多频点复用，相邻小区不会用同一频点。但远处小区功率控制出现问题时，远处小区同频点信号可能千扰到本小区。(3)、从干扰源可分为固定频率干扰、随机宽带干扰、强信号对弱信号的干扰以及互调干扰等。固定频率干扰是指具有固定频率的干扰源工作于移动通信频段。这种干扰频率几乎不变，或小范围抖动,上下行都可能存在;随机宽带干扰，是指具有宽频带或频率随机变化的干扰源工作于移动通信频段，这种干扰幅度起伏不定，频率随机飘动，主要存在于上行;强信号对弱信号的干扰,是指合法的信号占用合法的频率，由于功率过强，造成邻近频段接收设备阻塞。或由于强信号杂散辐射过宽，造成对邻接频段的干扰;互调干扰，是由于外部一个或多个无线信号源由馈缆进入接收装置的非线性放大器产生的。(4)、从通信系统来分可以分为移动通信系统内部干扰和移动通信系统外部干扰。1.2、移动通信系统中干扰的分类(1)、移动通信系统内部频率的干扰：在2G系统中为提高频率利用率采用了频率复用方式。这虽然增加了系统的容量，但同时也增加了系统的干扰程度。这些干扰主要包括同频干扰、邻频干扰和互调干扰。(a)、同频干扰：所谓同频干扰，即指无用信号的载频与有用信号的载频相同,并对接收同频有用信号的接收机造成的干扰。现在一般采用频率复用的技术以提高频谱效率。当小区不断分裂使基站服务区不断缩小，同频复用系数增加时，大量的同频干扰将取代人为噪声和其它干扰，成为对小区制的主要约束。这时移动无线电环境将由噪声受限环境变为干扰受限环境。当同频干扰的载波干扰比C/I小于某个特定值时，就会直接影响到手机的通话质量，严重的就会产生掉话或使手机用户无法建立正常的呼叫。(b)、邻频干扰：所谓邻频干扰，即指干扰台邻频道功率落入接收机通带内造成的干扰。由于频率规划原因造成的邻近小区中存在与本小区工作信道相邻的信道或由于某种原因致使基站小区的覆盖范围比设计要求范围大，均会引起邻频道干扰。当邻频信道的载波干扰比C/I小于某个特定值时,就会直接影响到手机的通话质量,严重的就会产生掉话或使手机用户无法建立正常的呼叫。(c)、互调干扰：当两个以上不同频率信号作用于一非线性电路时，将互相调制，产生新频率信号输出，如果该频率正好落在接收机工作信道带宽内，则构成对该接收机的干扰,我们称这种干扰为互调干扰。互调干扰主要是指数模共站的基站，由于模拟基站发射机的影响，而对数字基站产生的干扰。这种干扰的直接后果是时隙不能使用,造成基站资源的浪费，也会产生掉话。(2)、外来电波的强烈干扰：由于移动通信是靠空中电波传播的，当空中某些电波对正在使用的电波产生的干扰达到一定程度时,会使信号噪声比下降到标准值以下(影响通话质量)，这时手机将自动关闭，便出现掉话。这些干扰电波来源非...
