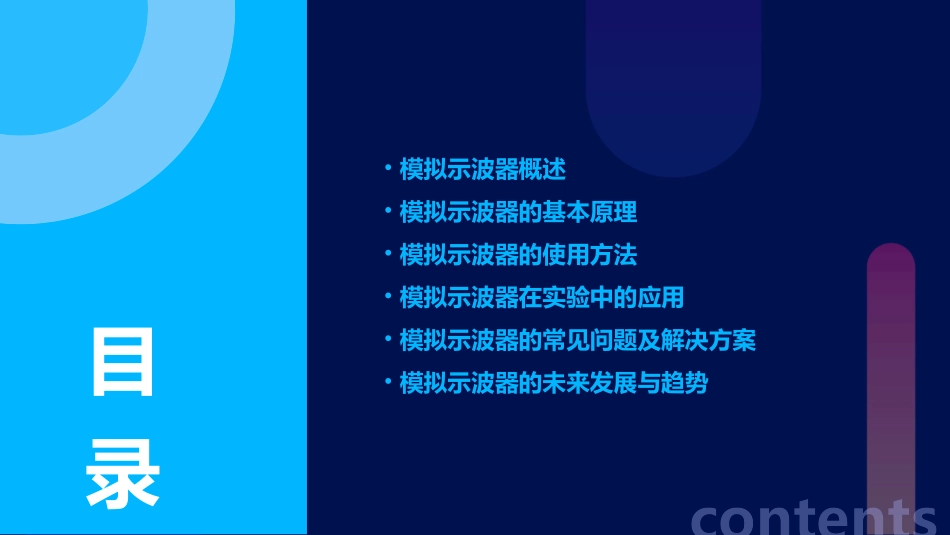

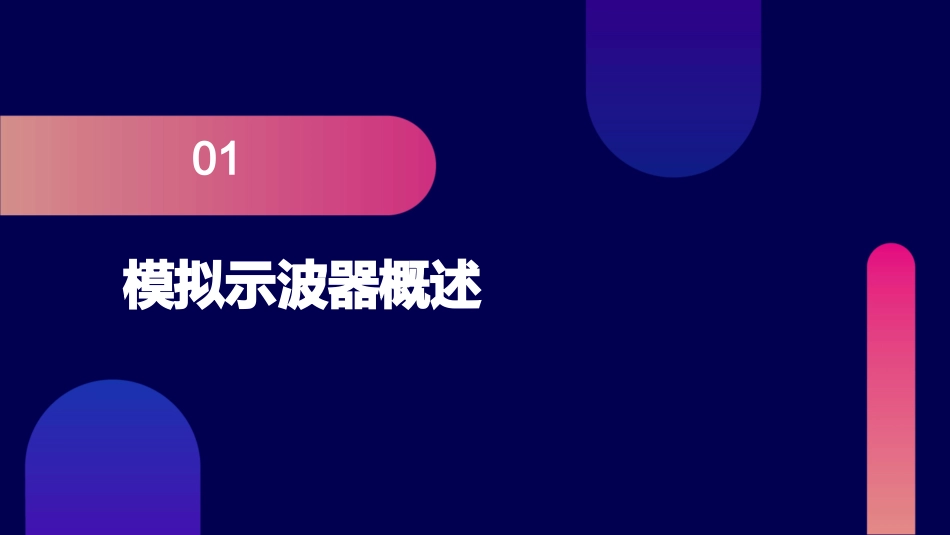

模拟示波器使用课件•模拟示波器概述•模拟示波器的基本原理•模拟示波器的使用方法•模拟示波器在实验中的应用•模拟示波器的常见问题及解决方案•模拟示波器的未来发展与趋势contents目录01模拟示波器概述0102模拟示波器的定义它通过模拟电路和电子器件实现对电信号的显示和测量。模拟示波器是一种用于观察、分析和测量电信号的电子测量仪器。模拟示波器的历史与发展模拟示波器的发展历程可以追溯到20世纪初，当时人们开始使用阴极射线管（CRT）来显示电信号。随着技术的不断发展，示波器的性能和功能也不断提高，逐渐成为电子测量领域的重要工具。模拟示波器主要分为单踪示波器和双踪示波器两种类型。单踪示波器只能同时显示一个信号，而双踪示波器则可以同时显示两个信号。模拟示波器具有高灵敏度、高分辨率、高稳定性等特点，能够准确地对电信号进行定性和定量分析。模拟示波器的种类与特点02模拟示波器的基本原理示波器利用了阴极射线管（CRT）的特性，通过高速电子束撞击荧光物质来产生图像。示波管原理波形显示坐标系统示波器能够将电信号转换为光信号，以波形的形式显示在屏幕上。示波器通过x轴和y轴坐标系统来定位和显示波形。030201示波器的显像原理前置放大器垂直通道水平通道触发电路模拟示波器的电路构成01020304将微弱的电信号放大，使其能够被示波器检测到。控制信号在垂直方向上的幅度和位置。控制信号在水平方向上的幅度和位置。使波形在稳定的条件下显示。将待测信号接入示波器的输入端口。信号输入调整垂直通道的灵敏度，使波形在垂直方向上正确显示。垂直灵敏度调整调整水平通道的灵敏度，使波形在水平方向上正确显示。水平灵敏度调整选择触发电路的输入信号源，确保波形的稳定显示。触发源选择模拟示波器的工作原理03模拟示波器的使用方法显示输入信号的波形。显示屏用于选择要触发的信号源。触发源选择开关调整波形在水平方向的缩放比例。水平扫描旋钮模拟示波器的面板及按键功能介绍调整波形在垂直方向的放大倍数。垂直增益旋钮调整波形的垂直位置。垂直偏移旋钮选择触发方式，如自动、正常、单次等。触发方式选择开关如测量、复位、保存等。其他常用按键模拟示波器的面板及按键功能介绍2.通过调整水平扫描旋钮和垂直增益旋钮，使波形在显示屏上显示合适的大小和位置。3.根据需要，可以通过触发方式选择开关选择合适的触发方式。5.如果需要保存波形，可以使用保存功能将波形保存到存储设备中。4.如果需要测量波形参数，可以使用测量功能进行测量，并记录结果。1.将示波器接上信号源，并开启电源。模拟示波器的调整方法及步骤使用前应先了解示波器的使用方法和注意事项。使用时应注意不要超过示波器的测量范围，以免损坏示波器或信号源。使用后应关闭电源，并清洁示波器表面和探头。长时间不使用时，应定期检查示波器的电源和部件是否正常。01020304模拟示波器的使用注意事项及维护方法04模拟示波器在实验中的应用详细描述2.设置示波器参数，如扫描速度、灵敏度等4.分析波形，如幅度、频率等总结词：用于观察和分析信号发生器生成的信号波形1.连接模拟示波器到信号发生器3.启动信号发生器并观察波形010203040506模拟示波器在信号发生器实验中的应用1.连接模拟示波器到信号解码器2.设置示波器参数，如扫描速度、灵敏度等3.给定输入信号并启动解码器4.观察和解码器输出的波形总结词：用于观察和分析信号解码器输出的信号波形详细描述模拟示波器在信号解码器实验中的应用01总结词：用于观察和分析调频/调幅广播信号的波形02详细描述031.连接模拟示波器到调频/调幅广播接收机042.设置示波器参数，如扫描速度、灵敏度等053.调频/调幅广播电台并观察波形064.分析波形，如幅度、频率等模拟示波器在调频/调幅广播实验中的应用05模拟示波器的常见问题及解决方案示波器无法正常开启，屏幕无显示。问题检查电源线是否连接正常，电源开关是否开启，以及显示器是否正常工作。解决方案模拟示波器常见问题一及解决方案问题波形不正确，与期望不符。解决方案检查信号源是否正确连接，信号源的质量是否可靠。同时，检查示波器的设置，如电压范围、扫描速度等，以确保与实验需...
