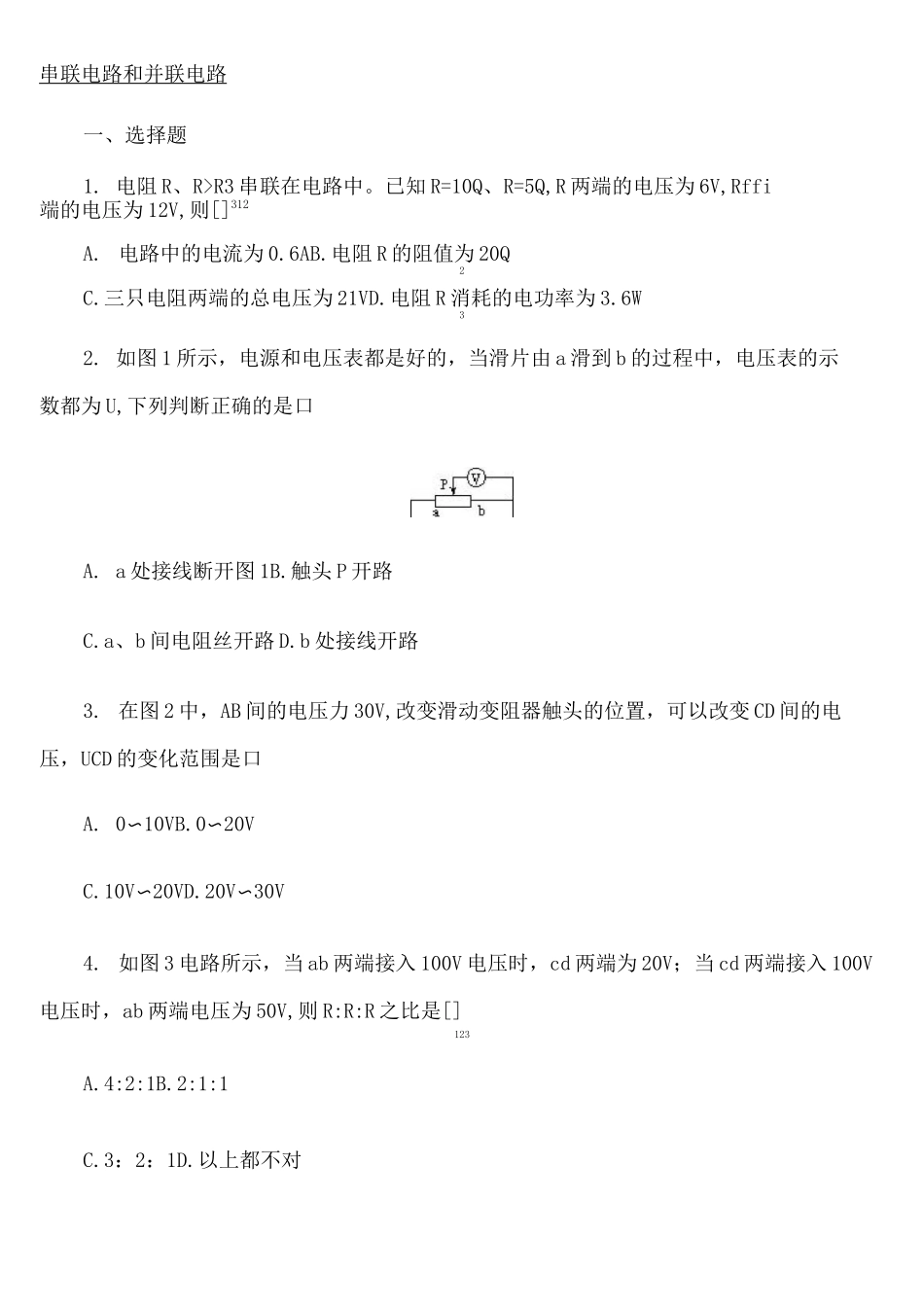

串联电路和并联电路练习测试题集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-串联电路和并联电路一、选择题1.电阻R、R>R3串联在电路中。已知R=10Q、R=5Q,R两端的电压为6V,Rffi端的电压为12V,则[]312A.电路中的电流为0.6AB.电阻R的阻值为20Q2C.三只电阻两端的总电压为21VD.电阻R消耗的电功率为3.6W32.如图1所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U,下列判断正确的是口A.a处接线断开图1B.触头P开路C.a、b间电阻丝开路D.b处接线开路3.在图2中，AB间的电压力30V,改变滑动变阻器触头的位置，可以改变CD间的电压，UCD的变化范围是口A.0〜10VB.0〜20VC.10V〜20VD.20V〜30V4.如图3电路所示，当ab两端接入100V电压时，cd两端为20V；当cd两端接入100V电压时，ab两端电压为50V,则R:R:R之比是[]123A.4:2:1B.2:1:1C.3：2：1D.以上都不对5.在图4的电路中，U=8V不变，电容器电容C=200uF,R:R=3：5,则电容器的带12电量为[]A.1X103CB.1X103CC.6X104CD.1.6X10sC6．下列说法中正确的是[]A.电阻A与阻值无穷大的电阻B并联，电阻不变B.电阻A与导线B（不计电阻）并联，总电阻为零C.并联电路中任一支路的电阻都大于总电阻D.并联电路某一支路开路，总电阻为无穷大8.三根相同的电热丝分别全部串联和全部并联，它们发出相同的热量，所需通电时间之比为[]A.9:1B.1:9C.3:1D.1:39.如图6所示，L，L是两个规格不同的灯泡，当它们如图连接时，恰好都能正常发12光，设电路两端的电压保持不变，现将变阻器的滑片P向右移动过程中L和L两灯的亮度12变化情况是[]A.L亮度不变，L变暗B.L变暗，L变亮1212C.L变亮，L变暗D.L变暗，L亮度不变121210.如图7所示，R=2Q,R=10Q,R=10Q,A、B两端接在电压恒定的电源上,123则[]A.S断开时，R与R的功率之比为1：512B.S闭合时通过R与R的电流之比为2:112C.S断开与闭合两情况下，电阻R两端的电压之比为2:11D.S断开与闭合两情况下，电阻R的功率之比为7：12211.在图8所示的电路中。U=12V,若电压表的示数也是12V,这说明可能口A.灯泡L开路B.电阻R、R中有开路发生12C.电阻R、R中有短路发生D.灯泡L和电阻R都发生了开路12112.如图9所示，是将滑动变阻器作分压器用的电路，A、B为分压器的输出端，R是负载电阻，电源电压为U保持恒定，滑动片P位于变阻器的中央，下列判断正确的是口A.空载（不接R）时，输出电压为U/2B.接上负载R时，输出电压VU/2C.负载电阻R的阻值越大，输出电压越低D.接上负载R后，要使输出电压为U/2，滑动片P须向上移动至某一位置。二、填空题13.电阻R、R、R的伏安特性曲线如图10所示，若将它们串联后接入电路，则它们123的电压之比U:U：U=。它们的电功率之比P:P：P=。12312314.在如图11所示的电路中，已知R=R，A、C间电压U=15V,B、D间电压U=24ACBD7V,则A、E间U二。AE115•若将标称值分别为“100W、100Q”和“2W、200Q”的电阻串联后作为一个用电器使用，其总额定功率为W,在电路中两电阻两端的电压之比为，两电阻的实际功率之比为。16.A灯的额定电流是B灯额定电流的3倍，而额定功率相等。串联接在电路上后，A灯的实际功率是B灯实际功率的倍。17.三只灯泡并联接在200V的电源上，总电流为2A,第三只灯泡的功率为100W，且R=2R，则第一只、第二只灯泡的功率分别为W、W。2118.如图12所示的电路中，A、B端接在恒压电源上，S断开时电流表的示数2A，S闭合时电流表的示数为3A,则电阻R与R的阻值之比R：R=，S断开与闭合两种1212情况下R的功率之比P:P'。11119.图13中三个电阻的阻值相等，R的额定功率为10W,R的额定功率为5W，R的额123定功率为20W，则该电路允许的最大功率为W20.一根粗细均匀的金属圆环上有A、B、C三点，已知A、C点接入电路时，金属环消耗电功率为108W。现将A、C两点接入电路，若保持总电流不变，则金属环所消耗功率为W,若保持总电压不变，则金属环所消耗功率为W。三、计算题21.在图15所示的电路中，电源电压U恒定不变，当S闭合时R消耗的电功率为19W,当S断开时R消耗的电功率为4W，求：1(1)电阻R与R的比值是多大？12(2)S断开时，电阻R消耗的电功率是多少？2(3)S闭合与断开时，流过电阻R的电流之比是多少？22.在图16所示的电路中，电源电压U...
