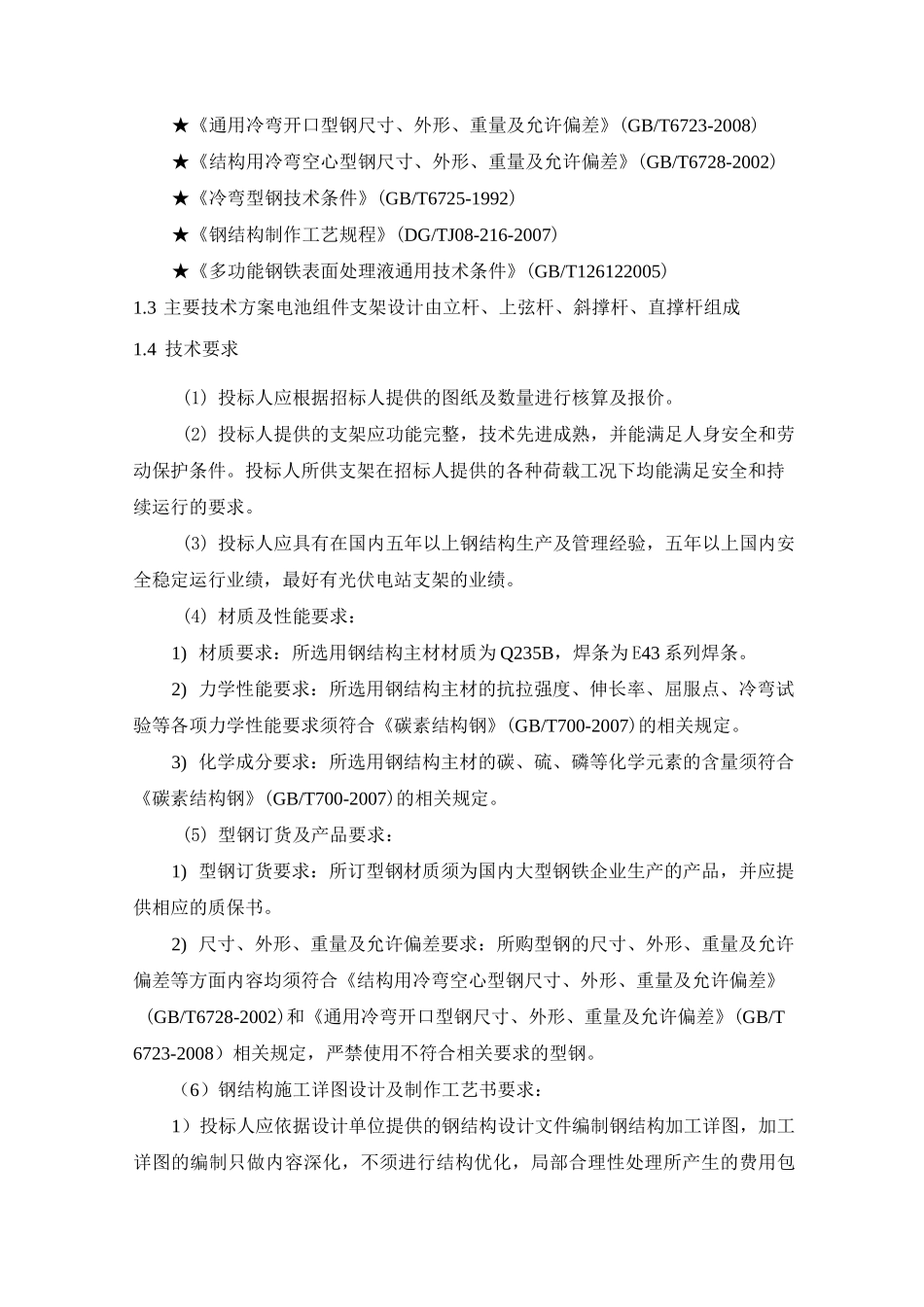

支架技术要求供货和安装分开报价(不提供安装可以只报供货价格)，不同形式的支架单独报价，最后价格汇总。组件规格1640*990*35,功率245W倾角：一期厂房采用35倾角度角，二期厂房采用5度倾角，其他厂房采用平铺形式。1.1设计和运行条件电池固定式安装钢结构支架为室外安装，须具有良好的耐侯性，能在室外严酷的环境下长期稳定可靠地运行，并应在下述条件下连续工作满足其所有性能指标：1)环境温度：一12.9°C〜+37.5°C；2)相对湿度：W52%4)基本风压值：s=0.45kN/m25)抗震设防烈度：7度6)设计基本地震加速度值：0.15g7)设计地震分组：第三组8)特征周期：0.90s9)基本雪压：0.4kN/m21.2规范和标准本技术规范书中支架的设计、制造应符合(但不限于)下列规范与标准：投标人所供产品均须遵守最新的国家标准，当与下述标准不一致时按最高标准执行。★《钢结构设计规范》(GB50017-2003)★《冷弯薄壁型钢结构技术规范》(GB50018-2002)★《钢结构工程施工质量验收规范》(GB50205-2001)★《建筑抗震设计规范》(GB50011-2010)★《建筑结构荷载规范》(GB50009-2012)★《金属覆盖层钢铁制件热浸镀锌层技术要求及实验方法》(GB/T13912-2002)★《建筑钢结构焊接技术规程》(JGJ81-2002)★《涂装前钢材表面锈蚀等级和除锈等级》(GB8923-88)★《建筑防腐蚀工程施工及验收规范》(GB50212-2002)★《通用冷弯开口型钢尺寸、外形、重量及允许偏差》(GB/T6723-2008)★《结构用冷弯空心型钢尺寸、外形、重量及允许偏差》(GB/T6728-2002)★《冷弯型钢技术条件》(GB/T6725-1992)★《钢结构制作工艺规程》(DG/TJ08-216-2007)★《多功能钢铁表面处理液通用技术条件》(GB/T126122005)1.3主要技术方案电池组件支架设计由立杆、上弦杆、斜撑杆、直撑杆组成1.4技术要求(1)投标人应根据招标人提供的图纸及数量进行核算及报价。(2)投标人提供的支架应功能完整，技术先进成熟，并能满足人身安全和劳动保护条件。投标人所供支架在招标人提供的各种荷载工况下均能满足安全和持续运行的要求。(3)投标人应具有在国内五年以上钢结构生产及管理经验，五年以上国内安全稳定运行业绩，最好有光伏电站支架的业绩。(4)材质及性能要求：1)材质要求：所选用钢结构主材材质为Q235B，焊条为E43系列焊条。2)力学性能要求：所选用钢结构主材的抗拉强度、伸长率、屈服点、冷弯试验等各项力学性能要求须符合《碳素结构钢》(GB/T700-2007)的相关规定。3)化学成分要求：所选用钢结构主材的碳、硫、磷等化学元素的含量须符合《碳素结构钢》(GB/T700-2007)的相关规定。(5)型钢订货及产品要求：1)型钢订货要求：所订型钢材质须为国内大型钢铁企业生产的产品，并应提供相应的质保书。2)尺寸、外形、重量及允许偏差要求：所购型钢的尺寸、外形、重量及允许偏差等方面内容均须符合《结构用冷弯空心型钢尺寸、外形、重量及允许偏差》(GB/T6728-2002)和《通用冷弯开口型钢尺寸、外形、重量及允许偏差》(GB/T6723-2008）相关规定，严禁使用不符合相关要求的型钢。（6）钢结构施工详图设计及制作工艺书要求：1）投标人应依据设计单位提供的钢结构设计文件编制钢结构加工详图，加工详图的编制只做内容深化，不须进行结构优化，局部合理性处理所产生的费用包含在投标报价内，不予另外考虑。2）钢结构加工详图应给出设计文件中每个构件的大样图，同时须给出具体尺寸及加工精度要求。加工详图的设计尚须根据施工方案的要求，综合考虑运输要求和安装能力，并与建设单位、设计单位及监理单位充分协商后，确定构件的分段和拼装节点，如原设计图上有建议的分段拼接方案，应优先考虑。3）投标人在施工前，应编制钢结构专项施工方案。主要内容应包含：工程概况、编制依据（图纸、规范）、施工准备（人、机、料及技术准备）、工程进度、钢结构的制作与安装（含施工方法、焊接工艺要求）、质量保证措施、质量标准与检验。安全与文明施工等施工方案，施工方报送监理单位、建设单位审批。4）吊装方案应符合原设计的构件强度、刚度、节点构造等要求，严禁出现因吊装方案不满足要求而修改设计单位给出的构件或节点的构造要求问题。5）制作工艺书应根据设计图、加工详图的...
