四焊接工艺要求剖析课件VIP免费

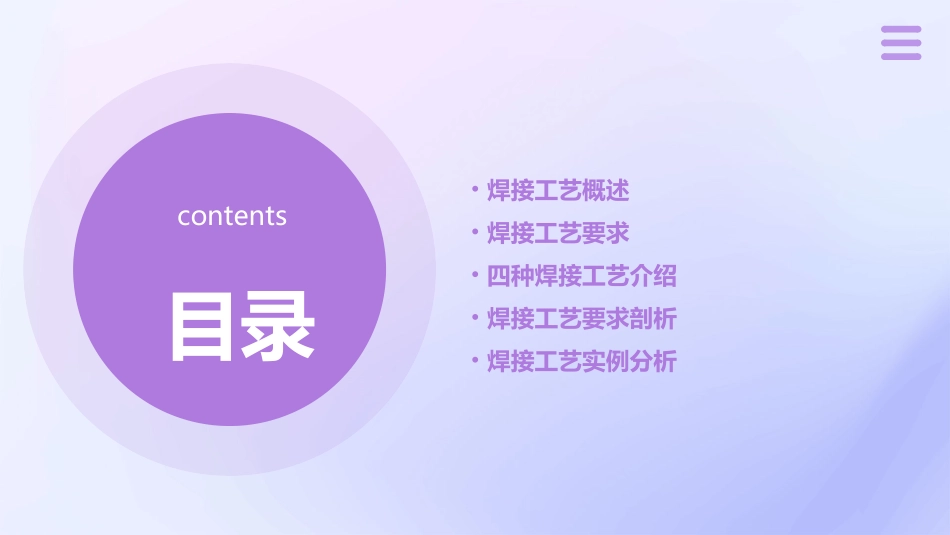

四焊接工艺要求剖析课件目录contents•焊接工艺概述•焊接工艺要求•四种焊接工艺介绍•焊接工艺要求剖析•焊接工艺实例分析01焊接工艺概述0102焊接工艺的定义焊接工艺涉及热能、压力、电流和填充材料等多种因素，以实现材料的可靠连接。焊接工艺是一种通过熔融或加压连接金属或非金属材料，以形成牢固接头的制造过程。根据热源类型，焊接工艺可分为电弧焊、激光焊、等离子焊等。根据连接材料，焊接工艺可分为金属焊接和非金属焊接，如塑料焊接等。焊接工艺的分类焊接工艺广泛应用于汽车、船舶、航空航天、电子、建筑和管道等领域。随着技术的不断发展，焊接工艺的应用领域也在不断扩大，如3D打印技术中的金属粉末烧结等。焊接工艺的应用领域02焊接工艺要求材料准备设备检查环境要求焊前预处理焊接前的准备01020304确保所有材料符合规格和标准，特别是母材和焊材，应具备质量证明文件。对焊接设备进行全面检查，确保其处于良好工作状态，特别是焊机、焊枪、送丝机构等。确保焊接环境符合工艺要求，如温度、湿度、清洁度等。对母材进行清理，去除油污、锈迹、氧化膜等杂质，确保焊缝质量。根据材料类型、厚度、接头形式等因素，合理选择焊接电流、电压、焊接速度等参数。焊接参数设定遵循焊接工艺卡的要求，合理安排焊接顺序和方向，确保焊接变形最小。焊接顺序与方向熟练掌握各种焊接操作技巧，如左焊法、右焊法、跳焊等，以提高焊接质量和效率。焊接操作技巧对焊接过程进行实时监控，记录焊接参数和异常情况，为后续质量分析提供依据。过程监控与记录焊接操作过程根据相关标准和工艺要求，对焊缝进行外观检查、无损检测等，确保焊缝质量合格。焊后检查焊后热处理焊后清理焊后检验与试验根据工艺要求，对焊缝进行适当的热处理，如消除应力、稳定组织等，以提高焊缝性能。清除焊缝表面的熔渣、飞溅物等杂质，确保焊缝美观。对焊缝进行各种检验和试验，如拉伸、弯曲、冲击等，确保其性能符合要求。焊接后的处理03四种焊接工艺介绍总结词通过加热使接头达到熔化状态，通过液态金属的结合实现焊接。详细描述熔化焊是焊接工艺中最常见的一种，通过加热至熔点使金属材料熔化，然后通过液态金属的流动和结合实现焊接。常见的熔化焊工艺包括电弧焊、气焊、激光焊等。熔化焊压力焊总结词通过施加压力使接头紧密接触，同时加热或不加热，使金属原子间产生结合。详细描述压力焊是一种通过施加压力使接头紧密接触，同时加热或不加热，使金属原子间相互接近并产生结合的焊接工艺。常见的压力焊工艺包括电阻焊、摩擦焊等。利用熔点低于母材的钎料，将其加热至钎料熔化而母材不熔化的温度，将钎料填充至接头间隙，实现连接。总结词钎焊是一种利用熔点低于母材的钎料，通过加热至钎料熔化而母材不熔化的温度，将液态钎料填充至接头间隙，实现连接的焊接工艺。常见的钎焊工艺包括火焰钎焊、真空钎焊等。详细描述钎焊总结词利用气体作为保护介质，在电弧作用下实现焊接。详细描述气体保护焊是一种利用气体作为保护介质，在电弧作用下实现焊接的工艺。常见的气体保护焊工艺包括二氧化碳气体保护焊、氩弧焊等。该工艺具有高效、优质、低成本等优点，广泛应用于各种金属材料的焊接。气体保护焊04焊接工艺要求剖析焊接材料的选择钢材的选择根据焊接要求和用途，选择合适的钢材种类和规格，确保钢材质量可靠、性能稳定。焊接填充材料的选择根据母材的材质、厚度、焊接方法等因素，选择合适的焊接填充材料，以确保焊接质量。焊接辅助材料的选择选择合适的焊剂、焊丝、气体等辅助材料，以满足焊接工艺要求和提高焊接质量。焊接设备的选用根据实际需要，选择合适的焊接设备，包括焊机、焊枪、焊嘴等，以确保焊接操作方便、高效。焊接辅助设备的选用选择合适的辅助设备，如夹具、支架、冷却设备等，以提高焊接质量和效率。焊接电源的选择根据焊接材料的种类、厚度和焊接方法，选择合适的焊接电源，以确保焊接电流和电压稳定可靠。焊接设备的选用根据母材的厚度、焊接填充材料的种类和直径等因素，选择合适的焊接电流，以确保焊接熔深和熔透合适。焊接电流的确定根据母材的材质、厚度和焊接方法，选择合适的焊接...
