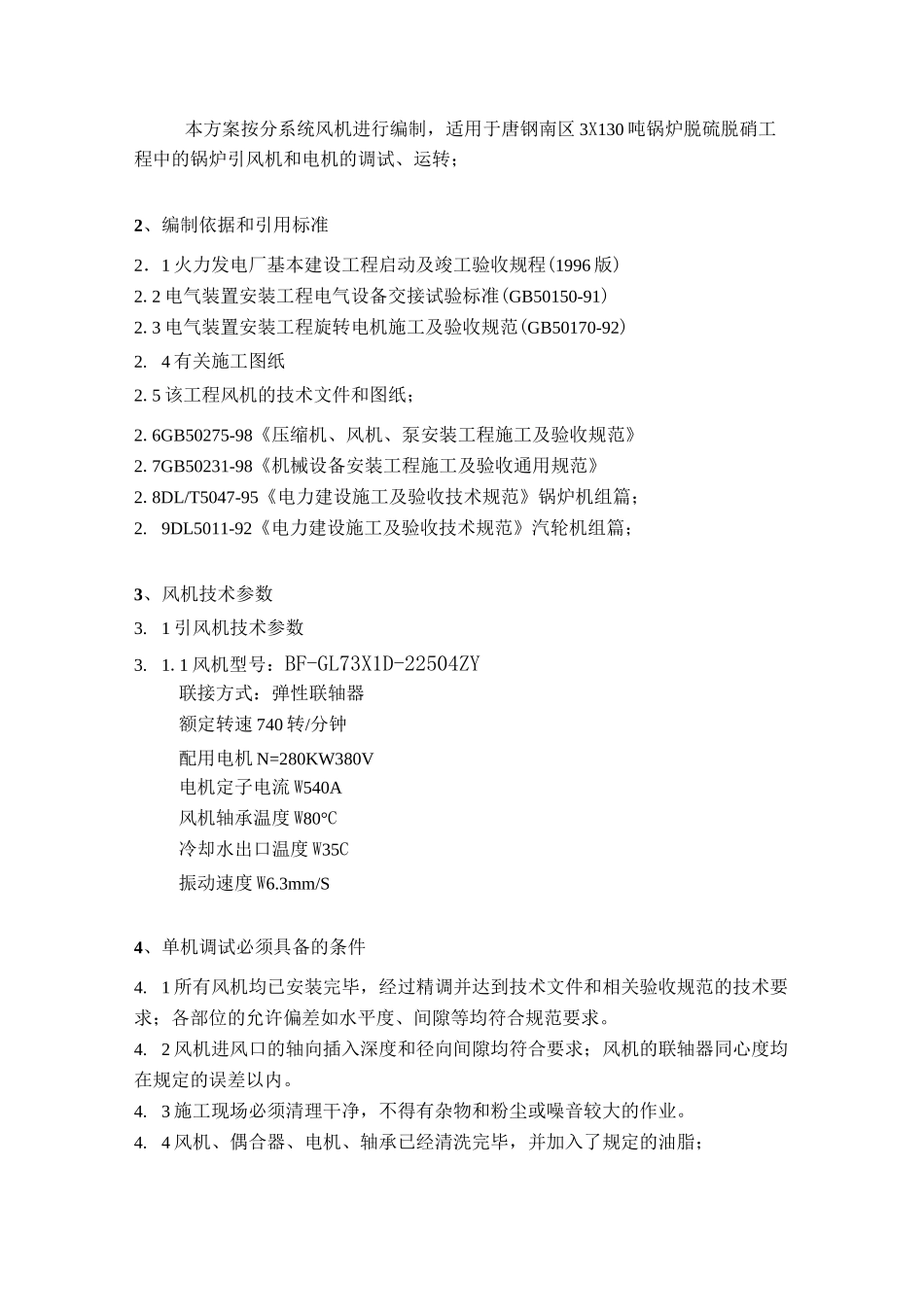

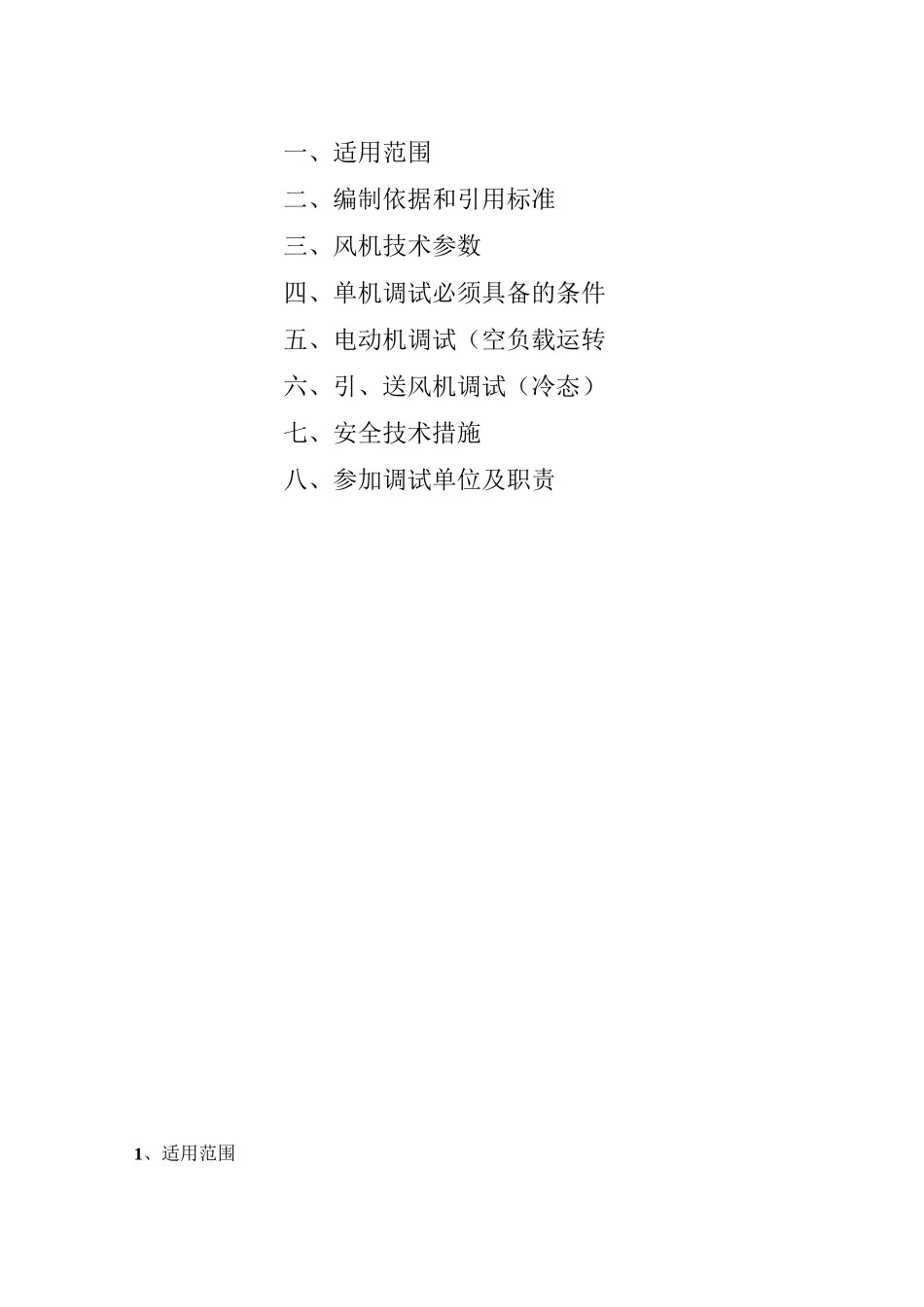

***3x130吨锅炉脱硫脱硝风机系统调试方案编号：JY-OOO-2018编制：审核：批准：*x**x**Y**Y**y**Y**Y**y**Y**Y**y**Y*有限公司一、适用范围二、编制依据和引用标准三、风机技术参数四、单机调试必须具备的条件五、电动机调试（空负载运转六、引、送风机调试（冷态）七、安全技术措施八、参加调试单位及职责1、适用范围本方案按分系统风机进行编制，适用于唐钢南区3X130吨锅炉脱硫脱硝工程中的锅炉引风机和电机的调试、运转；2、编制依据和引用标准2．1火力发电厂基本建设工程启动及竣工验收规程(1996版)2.2电气装置安装工程电气设备交接试验标准(GB50150-91)2.3电气装置安装工程旋转电机施工及验收规范(GB50170-92)2.4有关施工图纸2.5该工程风机的技术文件和图纸；2.6GB50275-98《压缩机、风机、泵安装工程施工及验收规范》2.7GB50231-98《机械设备安装工程施工及验收通用规范》2.8DL/T5047-95《电力建设施工及验收技术规范》锅炉机组篇；2.9DL5011-92《电力建设施工及验收技术规范》汽轮机组篇；3、风机技术参数3.1引风机技术参数3.1.1风机型号：BF-GL73X1D-22504ZY联接方式：弹性联轴器额定转速740转/分钟配用电机N=280KW380V电机定子电流W540A风机轴承温度W80°C冷却水出口温度W35C振动速度W6.3mm/S4、单机调试必须具备的条件4.1所有风机均已安装完毕，经过精调并达到技术文件和相关验收规范的技术要求；各部位的允许偏差如水平度、间隙等均符合规范要求。4.2风机进风口的轴向插入深度和径向间隙均符合要求；风机的联轴器同心度均在规定的误差以内。4.3施工现场必须清理干净，不得有杂物和粉尘或噪音较大的作业。4.4风机、偶合器、电机、轴承已经清洗完毕，并加入了规定的油脂；4.5风管、水管内杂物已经清除并吹扫干净，用手盘动联轴器应转动灵活无卡滞现象；4．6所有冷却水管进出口应畅通无堵塞现象，水源已接通，具备冷却条件，阀门已关闭。4．7所有风机风门进出口开关灵活可靠，并处于关闭状态。4．8风机、电机测温、测速仪表装置应灵敏可靠，并已经过校验，且已安装完毕，处于待机状态。4．9电气控制装置灵活可靠，电气保护装置安装调整完毕且可靠，电气联锁、互锁装置可靠。4．10主控电源开关柜、盘均已安装完毕，并经过调整、校验；声光信号、报警信号动作灵活可靠。4．11电源电压与设备规定值相符，接线准确无误；过载保护及电气接地应符。4．12电机已经过接线极性检查、绝缘检查测试、耐压试验，均符合规范要求。4．13所有风机、电机、地脚螺栓及其所有紧固件均已紧固，并已经过仔细检查无松动现象。4．14参加调试的人员必须熟悉设备的构造和性能、设备技术文件和掌握操作规程及试运转的操作。4．15调试现场已设置明确的警戒线和安全防护装置；并有醒目的标志：“调试重地，闲人请勿入内”；已具备调试条件等待调试。4．16已建立试运班子，运行操作人员、监护人员及相关施工人员均已到场。4．17控制室与试运设备之间通讯设施齐全，达到正常通迅的需求。5、电动机调试（空载试运转）对于较大的电动机试运转在初次运转前应与被拖动的设备如风机不进行连接，即拆除弹性联轴器螺栓与风机分开，电动机单独空载试运转（对于较小的风机电动机工艺脱不开的电机如脱碳风机则不需分开单独运转。）5．1电机运转前的检查5．1．1确认所有安装工作已经完成并做了详细的检查工作。5．1．2检查测量电机绕组的绝缘电阻符合要求。5．1．3检查电源频率相数及电压与电机铭牌相符。5．1．4检查电机与引风机的旋转方向一致。电机金属外壳应有明显的接地线联接且连接牢固可靠。5．1．5检查所有电机周围的行人通道应畅通无阻。5．1．6检查电机内部及上面是否有杂物和灰尘，必要时可用压缩空气把内部吹扫清洁。5．1．7盘车检查时应无摩擦声和其它异常现象。5．1．8检查电机的轴向窜动量和联轴器间隙没有顶住的现象，如有应在试运前调试合格。5．1．9确认电气操作控制系统及仪表控制的位置正确无误。5．2运转5．2．1合电机断路器控制开关，电机起动，待电机起动电流下降后，即行断开，然后检查电机旋转方向，如果一致，暂停片刻后再次起动进行运转，用转速表测量其转速是否与规定的一致。5．2．2观...
