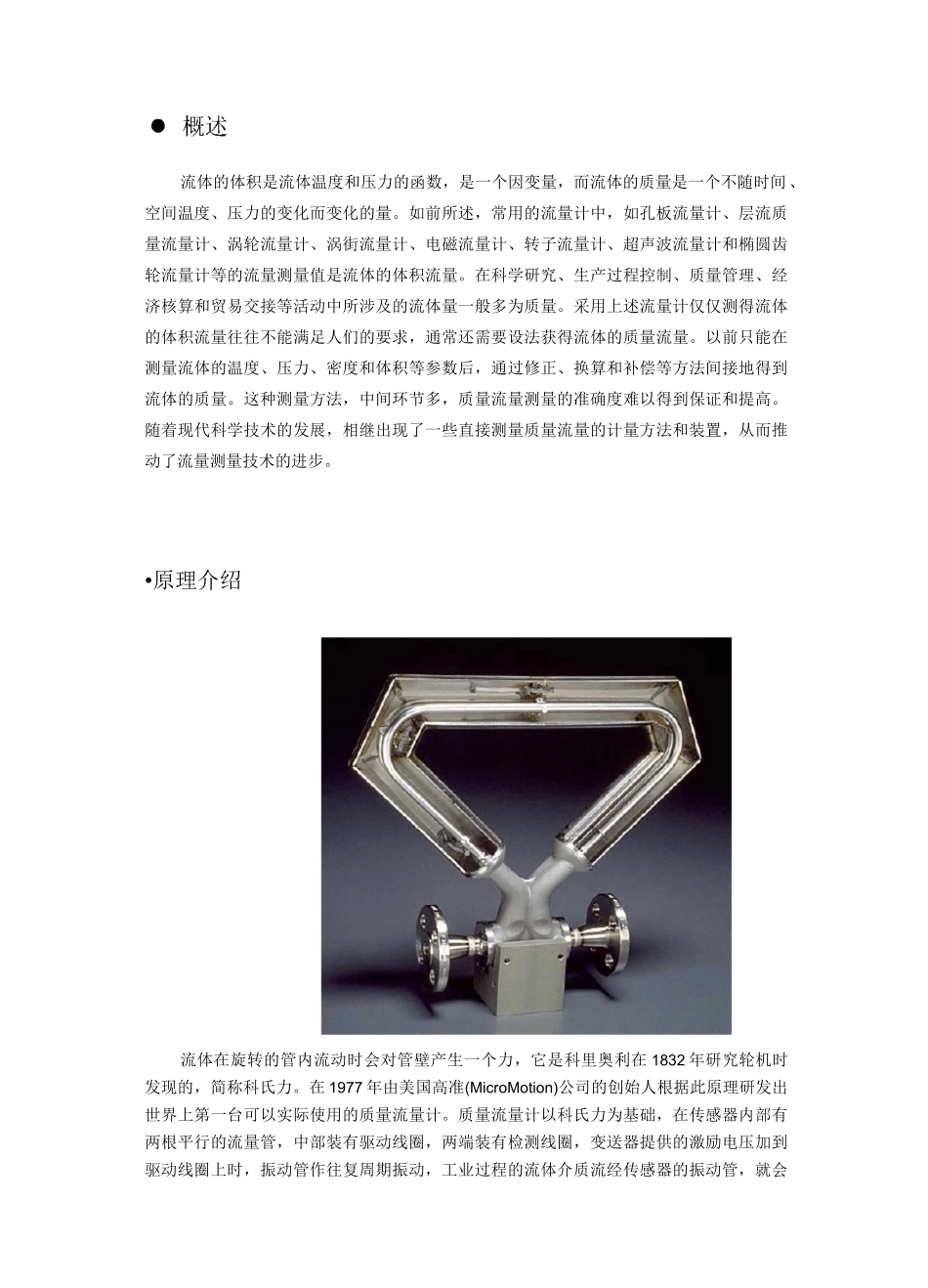

流体的体积是流体温度和压力的函数，是一个因变量，而流体的质量是一个不随时间、空间温度、压力的变化而变化的量。如前所述，常用的流量计中，如孔板流量计、层流质量流量计、涡轮流量计、涡街流量计、电磁流量计、转子流量计、超声波流量计和椭圆齿轮流量计等的流量测量值是流体的体积流量。在科学研究、生产过程控制、质量管理、经济核算和贸易交接等活动中所涉及的流体量一般多为质量。采用上述流量计仅仅测得流体的体积流量往往不能满足人们的要求，通常还需要设法获得流体的质量流量。以前只能在测量流体的温度、压力、密度和体积等参数后，通过修正、换算和补偿等方法间接地得到流体的质量。这种测量方法，中间环节多，质量流量测量的准确度难以得到保证和提高。随着现代科学技术的发展，相继出现了一些直接测量质量流量的计量方法和装置，从而推动了流量测量技术的进步。•原理介绍流体在旋转的管内流动时会对管壁产生一个力，它是科里奥利在1832年研究轮机时发现的，简称科氏力。在1977年由美国高准(MicroMotion)公司的创始人根据此原理研发出世界上第一台可以实际使用的质量流量计。质量流量计以科氏力为基础，在传感器内部有两根平行的流量管，中部装有驱动线圈，两端装有检测线圈，变送器提供的激励电压加到驱动线圈上时，振动管作往复周期振动，工业过程的流体介质流经传感器的振动管，就会、保护电阻溫度检测器(RTD)流我方向箭在振管上产生科氏力效应，使两根振管扭转振动，安装在振管两端的检测线圈将产生相位不同的两组信号，这两个信号的相位差与流经传感器的流体质量流量成比例关系。计算机解算出流经振管的质量流量。不同的介质流经传感器时，振管的主振频率不同，据此解算出介质密度。安装在传感器器振管上的铂电阻可间接测量介质的温度。质量流量计直接测量通过流量计的介质的质量流量，还可测量介质的密度及间接测量介质的温度。由于变送器是以单片机为核心的智能仪表，因此可根据上述三个基本量而导出十几种参数供用户使用。质量流量计组态灵活，功能强大,性能价格比高，是新一代流量仪表。测量管道内质量流量的流量测量仪表。在被测流体处于压力、温度等参数变化很大的条件下，若仅测量体积流量，则会因为流体密度的变化带来很大的测量误差。在容积式和差压式流量计中，被测流体的密度可能变化30%,这会使流量产生30〜40%的误差。随着自动化水平的提高，许多生产过程都对流量测量提出了新的要求。化学反应过程是受原料的质量(而不是体积)控制的。蒸气、空气流的加热、冷却效应也是与质量流量成比例的。产品质量的严格控制、精确的成本核算、飞机和导弹的燃料量控制，也都需要精确的。因此质量流量计是一种重要的流量测量仪表。质量流量计是采用感热式测量，通过分体分子带走的分子质量多少从而来测量流量，因为是用感热式测量，所以不会因为气体温度、压力的变化从而影响到测量的结果。质量流量计是一个较为准确、快速、可靠、高效、稳定、灵活的流量测量仪表，在石油加工、化工等领域将得到更加广泛的应用，相信将在推动流量测量上显示出巨大的潜力。质量流量计是不能控制流量的，它只能检测液体或者气体的质量流量，通过模拟电压、电流或者串行通讯输出流量值。但是，质量流量控制器，是可以检测同时又可以进行控制的仪表。质量流量控制器本身除了测量部分，还带有一个电磁调节阀或者压电阀，这样质量流量控制本身构成一个闭环系统，用于控制流体的质量流量。质量流量控制器的设定值可以通过模拟电压、模拟电流，或者计算机、PLC提供。•主要特点1.适用多种介质2.测量准确度高3.无直管段要求4.可靠性好5.维修率低6.具有核心处理器主要分类质量流量计可分为两类：一类是直接式，即直接输出质量流量；另一类为间接式或推导式，如应用超声流量计和密度计组合，对它们的输出再进行乘法运算以得出质量流量。直接式直接式质量流量计有多种类型，如量热式、角动量式、陀螺式和双叶轮式等。这种仪表适于测量小流量气体，缺点是惰性大，测量值与气体的定压比热有关，测量元件与介质接触，易被沾污和腐蚀。为双孔板差压式质量流量计。在管道A、B处安装两个相同的孔...
