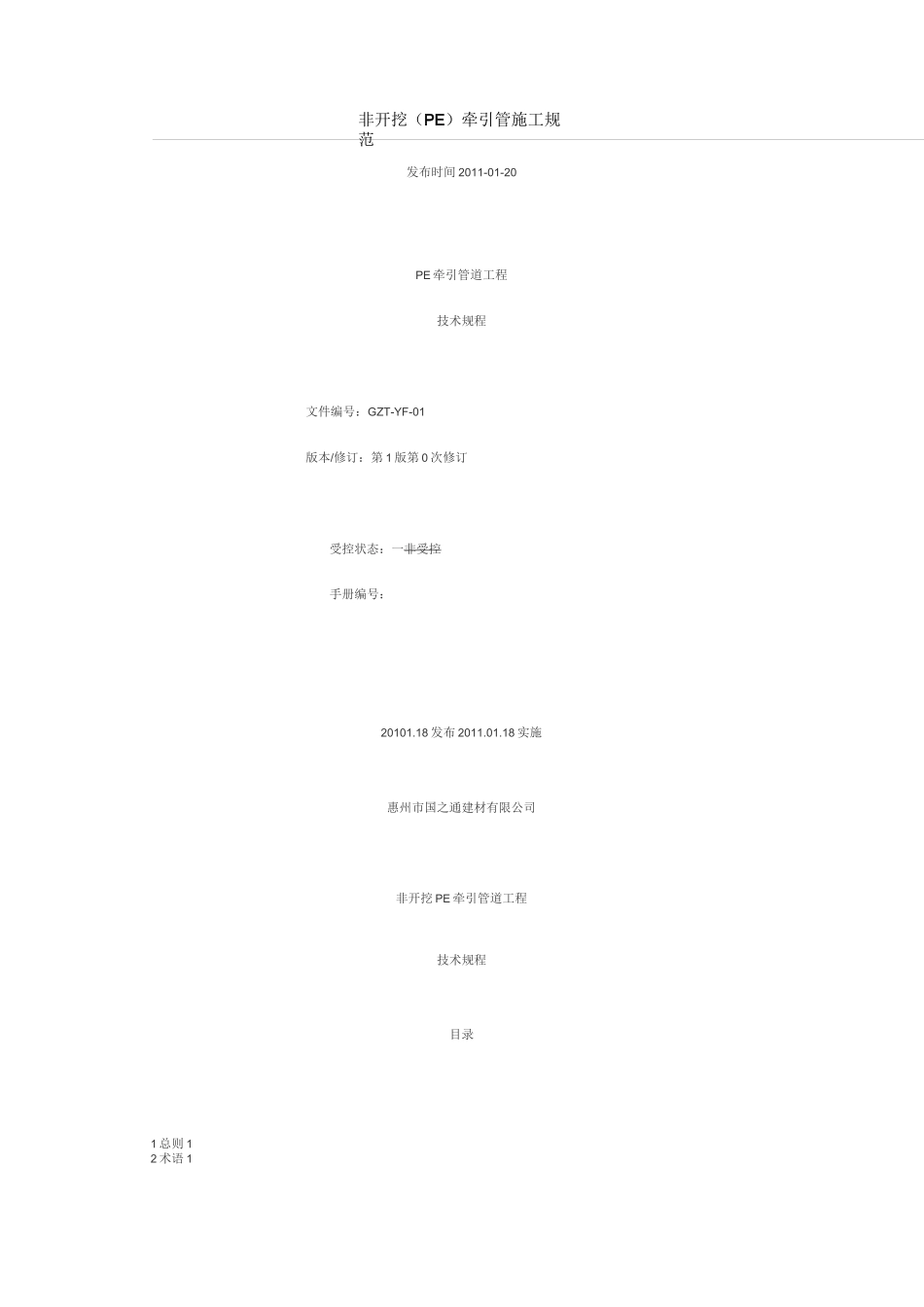

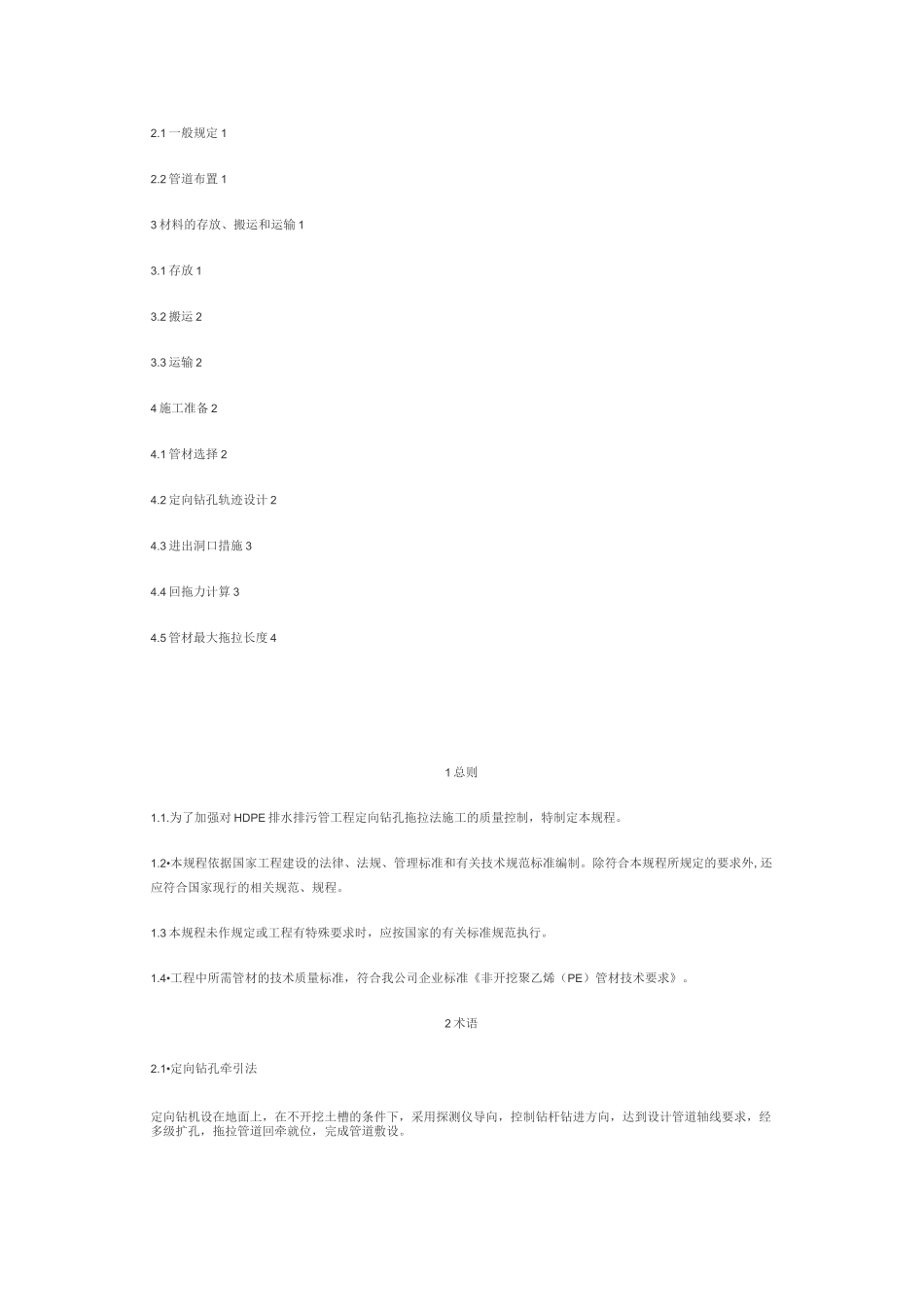

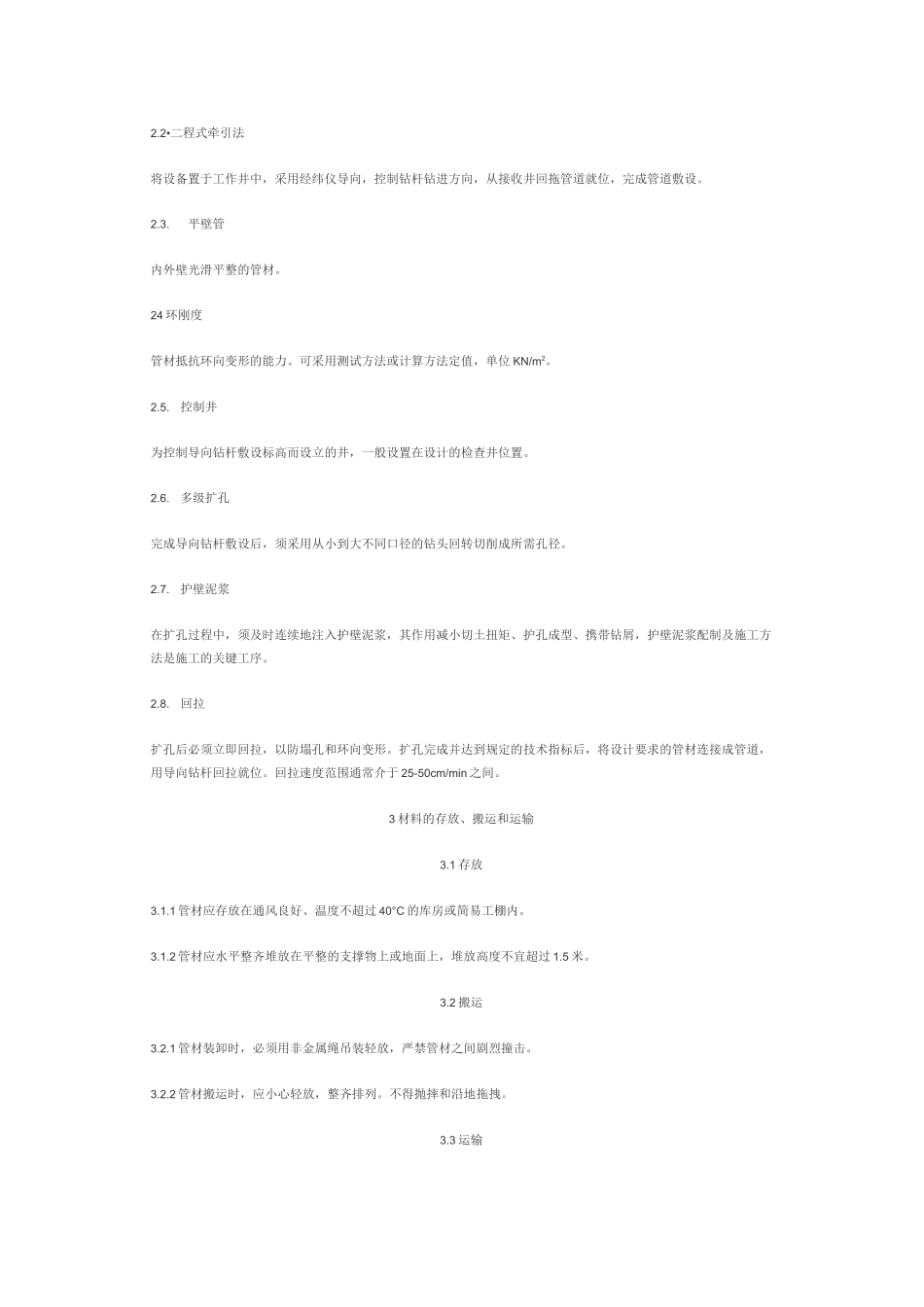

非开挖（PE）牵引管施工规范发布时间2011-01-20PE牵引管道工程技术规程文件编号：GZT-YF-01版本/修订：第1版第0次修订受控状态：一非受控手册编号：20101.18发布2011.01.18实施惠州市国之通建材有限公司非开挖PE牵引管道工程技术规程目录1总则12术语12.1一般规定12.2管道布置13材料的存放、搬运和运输13.1存放13.2搬运23.3运输24施工准备24.1管材选择24.2定向钻孔轨迹设计24.3进出洞口措施34.4回拖力计算34.5管材最大拖拉长度41总则1.1.为了加强对HDPE排水排污管工程定向钻孔拖拉法施工的质量控制，特制定本规程。1.2•本规程依据国家工程建设的法律、法规、管理标准和有关技术规范标准编制。除符合本规程所规定的要求外,还应符合国家现行的相关规范、规程。1.3本规程未作规定或工程有特殊要求时，应按国家的有关标准规范执行。1.4•工程中所需管材的技术质量标准，符合我公司企业标准《非开挖聚乙烯（PE）管材技术要求》。2术语2.1•定向钻孔牵引法定向钻机设在地面上，在不开挖土槽的条件下，采用探测仪导向，控制钻杆钻进方向，达到设计管道轴线要求，经多级扩孔，拖拉管道回牵就位，完成管道敷设。2.2•二程式牵引法将设备置于工作井中，采用经纬仪导向，控制钻杆钻进方向，从接收井回拖管道就位，完成管道敷设。2.3.平壁管内外壁光滑平整的管材。24环刚度管材抵抗环向变形的能力。可采用测试方法或计算方法定值，单位KN/m2。2.5.控制井为控制导向钻杆敷设标高而设立的井，一般设置在设计的检查井位置。2.6.多级扩孔完成导向钻杆敷设后，须采用从小到大不同口径的钻头回转切削成所需孔径。2.7.护壁泥浆在扩孔过程中，须及时连续地注入护壁泥浆，其作用减小切土扭矩、护孔成型、携带钻屑，护壁泥浆配制及施工方法是施工的关键工序。2.8.回拉扩孔后必须立即回拉，以防塌孔和环向变形。扩孔完成并达到规定的技术指标后，将设计要求的管材连接成管道，用导向钻杆回拉就位。回拉速度范围通常介于25-50cm/min之间。3材料的存放、搬运和运输3.1存放3.1.1管材应存放在通风良好、温度不超过40°C的库房或简易工棚内。3.1.2管材应水平整齐堆放在平整的支撑物上或地面上，堆放高度不宜超过1.5米。3.2搬运3.2.1管材装卸时，必须用非金属绳吊装轻放，严禁管材之间剧烈撞击。3.2.2管材搬运时，应小心轻放，整齐排列。不得抛摔和沿地拖拽。3.3运输3.3.1车辆运输管材时，应放置在平底车上。管材应捆扎、固定，避免运输中相互碰撞，堆放处不应有可能损伤管材的尖凸物。3.3.2管材在运输中，为免阳光暴晒，应有遮盖物。4施工准备4.1管材选择4.1.1拖拉用的管材宜采用高密度聚乙烯平壁管，管材的强度及环刚度必须满足施工及使用阶段的荷载要求。4.1.2管材的外观质量应符合下列要求：(1)管材外观颜色应一致，内外壁光滑平整，无划伤、毛刺等缺陷。(2)管材的断面应平整且与管中心轴线垂直，管材长度方向不得有明显的弯曲。(3)管材外壁应有统一的标识(生产企业、产品名称、公称直径标准尺寸比及生产日期等)。(4)管材应有产品合格、产品技术质量证明文件；4.1.3.管材的连接，应符合下列要求：(1)管材的焊接，应有厂家或受过培训的专业人员进行操作(2)管材采用热熔对接的焊接方式；(3)管材焊接后，应至少冷却12小时，待管材完全冷却后，方可进行施工牵引；4.2定向钻孔轨迹设计地面4.2.1定向钻孔轨迹段宜由造斜段(A)、曲线段(B)、水平直线段(C)等组成。AADACBBA4.2.2入土造斜段与管道直线段之间及管道直线段与出土造斜段之间，至少应有一根钻杆长度达到管道直线段坡度要求。4.2.3入土角不宜超过10度，出土角按导向钻杆及拖拉管材允许曲率半径较大值确定，一般不宜超过20度。4.2.4相邻两节钻杆允许转向角a根据土质条件、钻杆长度、钻杆材料等因素确定，土质越软，a角越小，a角取值一般在1.5-30。4.2.5定向拖拉穿越公路、铁路、河流时，最小覆土深度应符合有关专业规范要求，当专业规范无特殊要求时，管道敷设最小覆土深度应符合下表规定：序号穿越对象最小覆土深度1城市道路与路面垂直净距〉1.5m2公路与路面垂直净距〉1.8m；路基坡角地面下〉1.2m3高速公路与路面垂直净距〉2.5m；路基坡角地面下〉1.5m4铁路...
