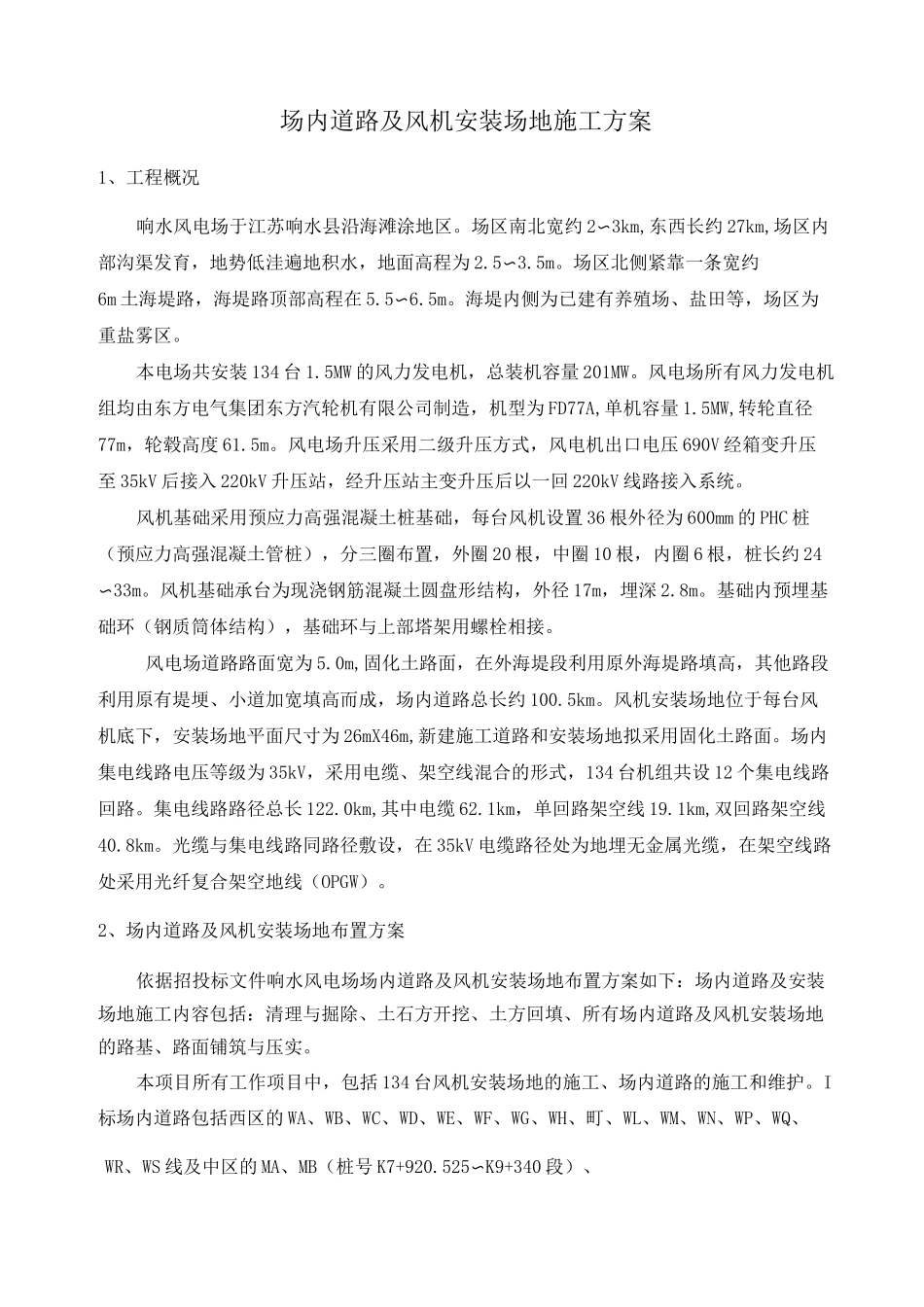

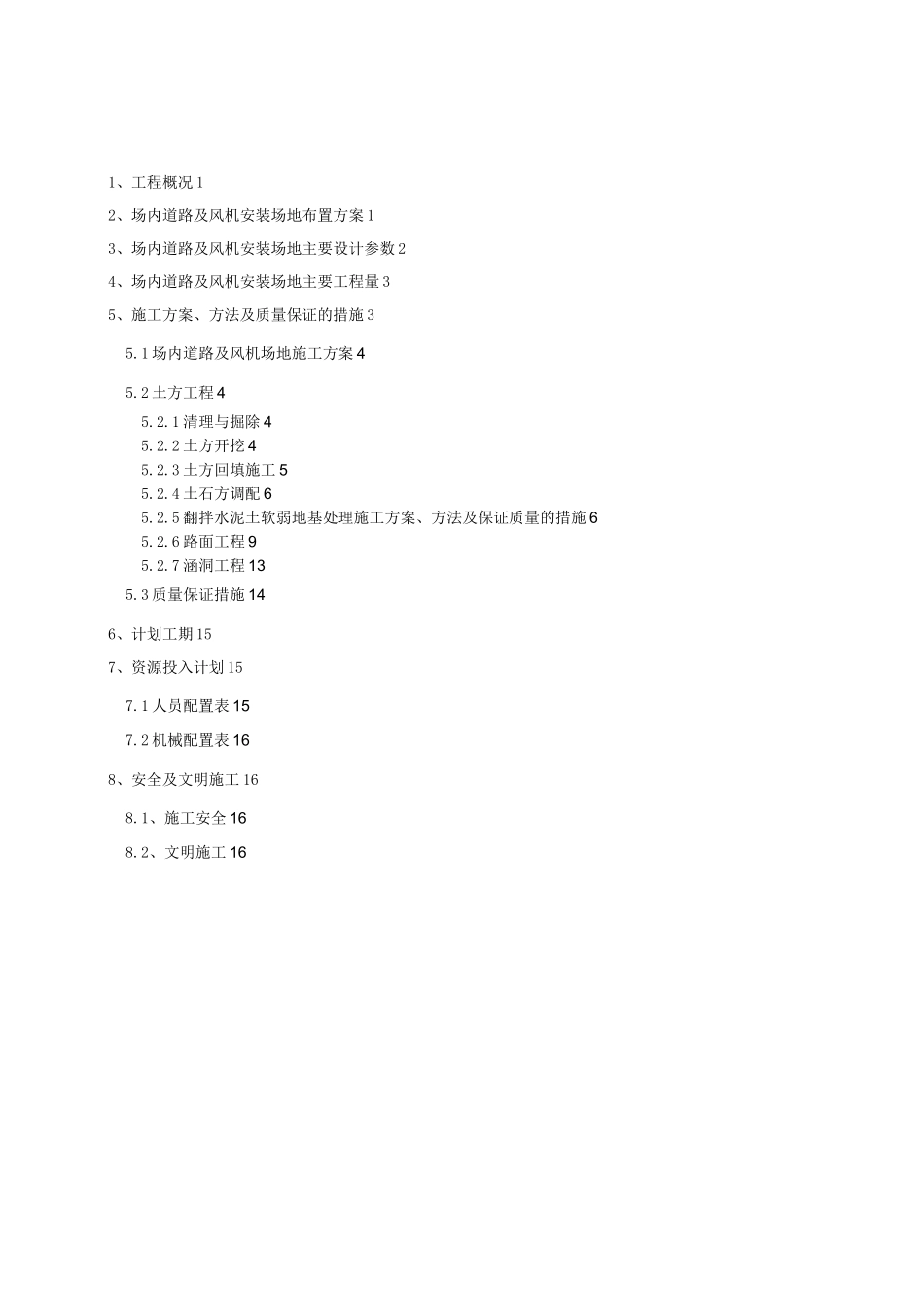

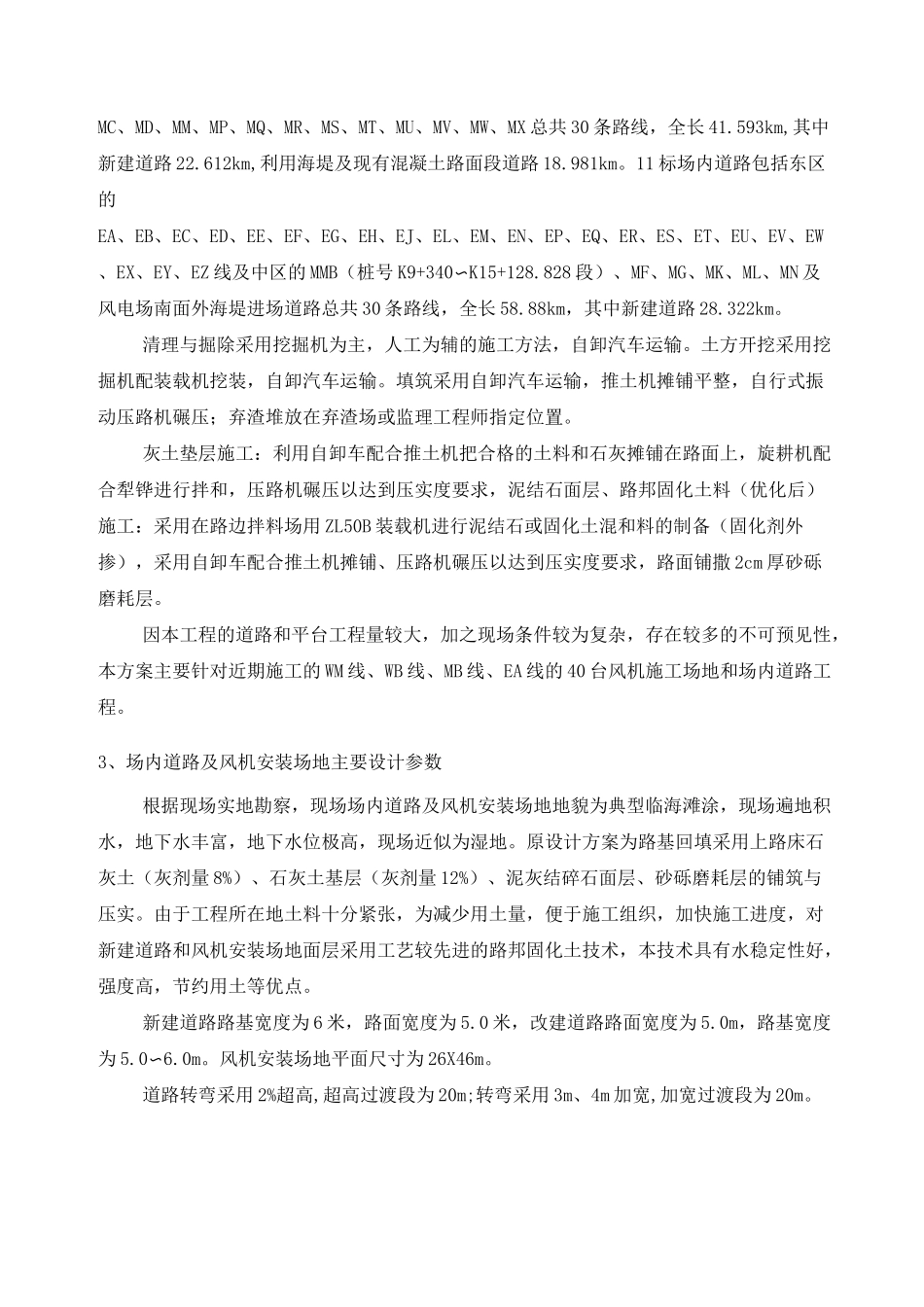

1、工程概况12、场内道路及风机安装场地布置方案13、场内道路及风机安装场地主要设计参数24、场内道路及风机安装场地主要工程量35、施工方案、方法及质量保证的措施35.1场内道路及风机场地施工方案45.2土方工程45.2.1清理与掘除45.2.2土方开挖45.2.3土方回填施工55.2.4土石方调配65.2.5翻拌水泥土软弱地基处理施工方案、方法及保证质量的措施65.2.6路面工程95.2.7涵洞工程135.3质量保证措施146、计划工期157、资源投入计划157.1人员配置表157.2机械配置表168、安全及文明施工168.1、施工安全168.2、文明施工16场内道路及风机安装场地施工方案1、工程概况响水风电场于江苏响水县沿海滩涂地区。场区南北宽约2〜3km,东西长约27km,场区内部沟渠发育，地势低洼遍地积水，地面高程为2.5〜3.5m。场区北侧紧靠一条宽约6m土海堤路，海堤路顶部高程在5.5〜6.5m。海堤内侧为已建有养殖场、盐田等，场区为重盐雾区。本电场共安装134台1.5MW的风力发电机，总装机容量201MW。风电场所有风力发电机组均由东方电气集团东方汽轮机有限公司制造，机型为FD77A,单机容量1.5MW,转轮直径77m，轮毂高度61.5m。风电场升压采用二级升压方式，风电机出口电压690V经箱变升压至35kV后接入220kV升压站，经升压站主变升压后以一回220kV线路接入系统。风机基础采用预应力高强混凝土桩基础，每台风机设置36根外径为600mm的PHC桩（预应力高强混凝土管桩），分三圈布置，外圈20根，中圈10根，内圈6根，桩长约24〜33m。风机基础承台为现浇钢筋混凝土圆盘形结构，外径17m，埋深2.8m。基础内预埋基础环（钢质筒体结构），基础环与上部塔架用螺栓相接。风电场道路路面宽为5.0m,固化土路面，在外海堤段利用原外海堤路填高，其他路段利用原有堤埂、小道加宽填高而成，场内道路总长约100.5km。风机安装场地位于每台风机底下，安装场地平面尺寸为26mX46m,新建施工道路和安装场地拟采用固化土路面。场内集电线路电压等级为35kV，采用电缆、架空线混合的形式，134台机组共设12个集电线路回路。集电线路路径总长122.0km,其中电缆62.1km，单回路架空线19.1km,双回路架空线40.8km。光缆与集电线路同路径敷设，在35kV电缆路径处为地埋无金属光缆，在架空线路处采用光纤复合架空地线（OPGW）。2、场内道路及风机安装场地布置方案依据招投标文件响水风电场场内道路及风机安装场地布置方案如下：场内道路及安装场地施工内容包括：清理与掘除、土石方开挖、土方回填、所有场内道路及风机安装场地的路基、路面铺筑与压实。本项目所有工作项目中，包括134台风机安装场地的施工、场内道路的施工和维护。I标场内道路包括西区的WA、WB、WC、WD、WE、WF、WG、WH、町、WL、WM、WN、WP、WQ、WR、WS线及中区的MA、MB（桩号K7+920.525〜K9+340段）、MC、MD、MM、MP、MQ、MR、MS、MT、MU、MV、MW、MX总共30条路线，全长41.593km,其中新建道路22.612km,利用海堤及现有混凝土路面段道路18.981km。11标场内道路包括东区的EA、EB、EC、ED、EE、EF、EG、EH、EJ、EL、EM、EN、EP、EQ、ER、ES、ET、EU、EV、EW、EX、EY、EZ线及中区的MMB（桩号K9+340〜K15+128.828段）、MF、MG、MK、ML、MN及风电场南面外海堤进场道路总共30条路线，全长58.88km，其中新建道路28.322km。清理与掘除采用挖掘机为主，人工为辅的施工方法，自卸汽车运输。土方开挖采用挖掘机配装载机挖装，自卸汽车运输。填筑采用自卸汽车运输，推土机摊铺平整，自行式振动压路机碾压；弃渣堆放在弃渣场或监理工程师指定位置。灰土垫层施工：利用自卸车配合推土机把合格的土料和石灰摊铺在路面上，旋耕机配合犁铧进行拌和，压路机碾压以达到压实度要求，泥结石面层、路邦固化土料（优化后）施工：采用在路边拌料场用ZL50B装载机进行泥结石或固化土混和料的制备（固化剂外掺），采用自卸车配合推土机摊铺、压路机碾压以达到压实度要求，路面铺撒2cm厚砂砾磨耗层。因本工程的道路和平台工程量较大，加之现场条件较为复杂，存在较多的不可预见性，本方案主要针对近期施工的WM线、WB线、MB线、EA线的40台风机施工场地和场内道路工程。3、场内道路及风机安装场地主要设计参数根据现场实地勘察，现场...
