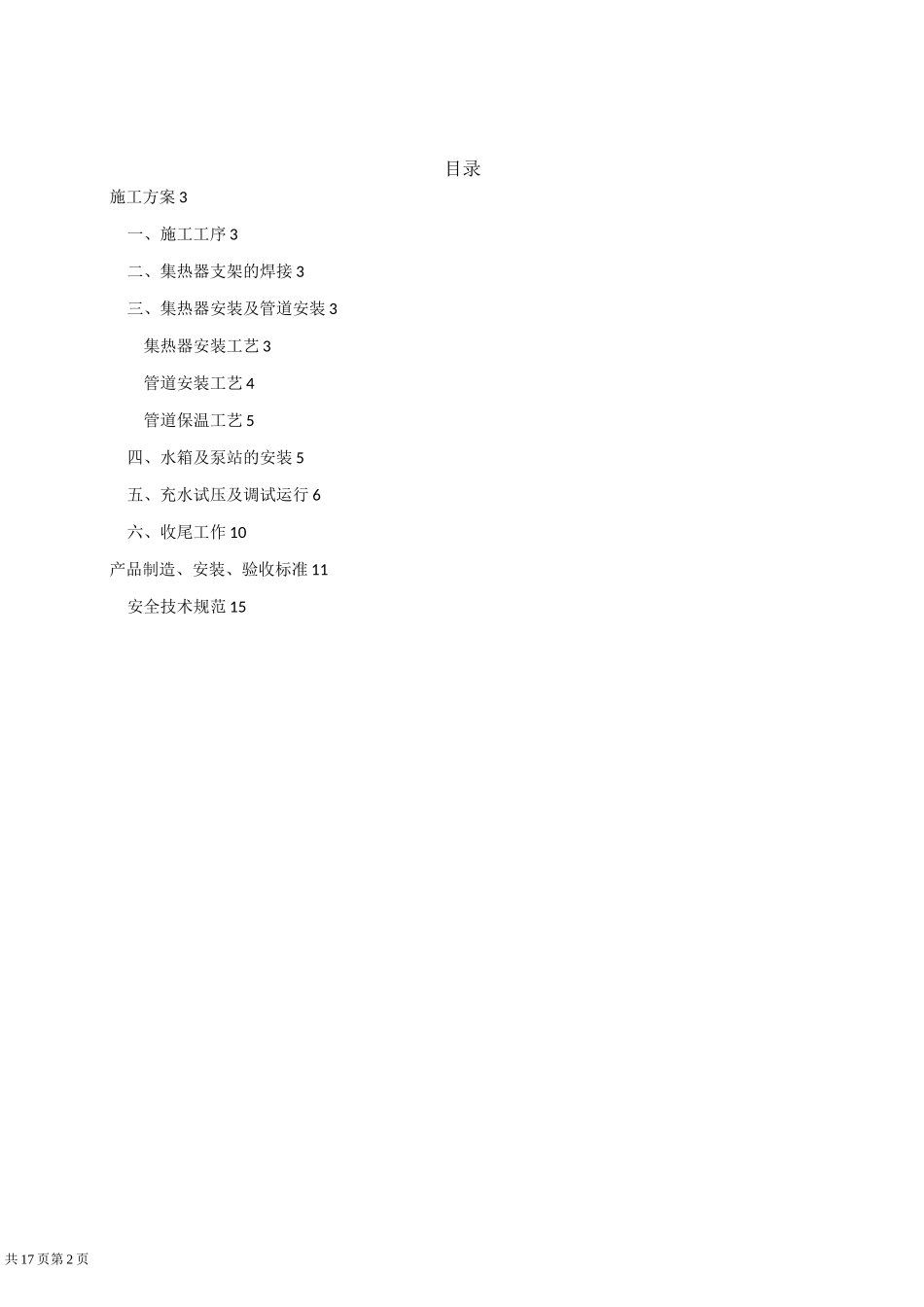

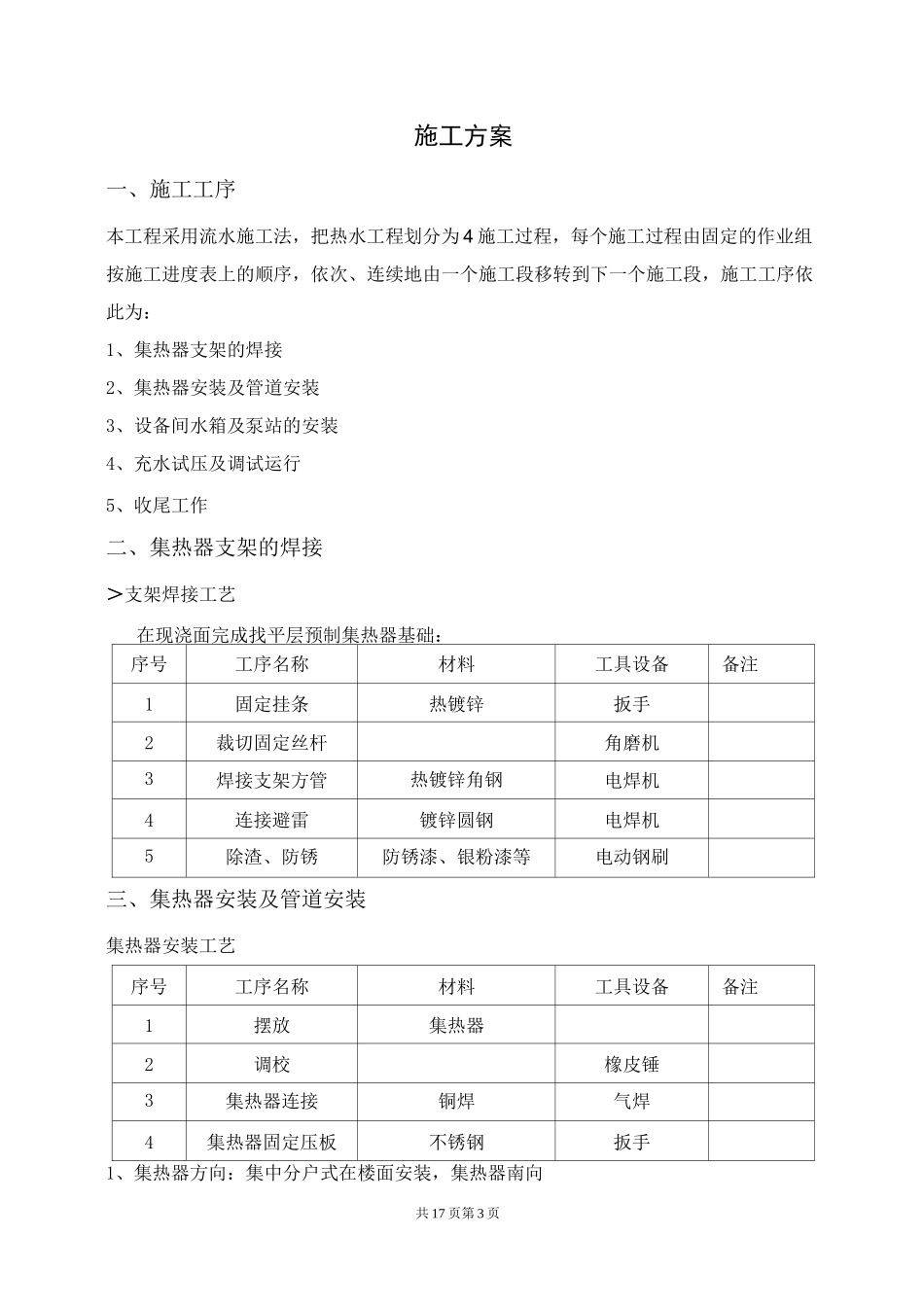

保利嘉陵江路项目太阳能热水系统施工方案广东五星太阳能股份有限公司2017年02月15日共17页第2页目录施工方案3一、施工工序3二、集热器支架的焊接3三、集热器安装及管道安装3集热器安装工艺3管道安装工艺4管道保温工艺5四、水箱及泵站的安装5五、充水试压及调试运行6六、收尾工作10产品制造、安装、验收标准11安全技术规范15共17页第3页施工方案一、施工工序本工程采用流水施工法，把热水工程划分为4施工过程，每个施工过程由固定的作业组按施工进度表上的顺序，依次、连续地由一个施工段移转到下一个施工段，施工工序依此为：1、集热器支架的焊接2、集热器安装及管道安装3、设备间水箱及泵站的安装4、充水试压及调试运行5、收尾工作二、集热器支架的焊接＞支架焊接工艺在现浇面完成找平层预制集热器基础：序号工序名称材料工具设备备注1固定挂条热镀锌扳手2裁切固定丝杆角磨机3焊接支架方管热镀锌角钢电焊机4连接避雷镀锌圆钢电焊机5除渣、防锈防锈漆、银粉漆等电动钢刷三、集热器安装及管道安装集热器安装工艺序号工序名称材料工具设备备注1摆放集热器2调校橡皮锤3集热器连接铜焊气焊4集热器固定压板不锈钢扳手1、集热器方向：集中分户式在楼面安装，集热器南向共17页第4页2、待集热器铺设完成后，进管道和测温探头的安装；管道安装工艺序号工序名称材料工具设备备注1下料304薄壁不锈钢管钢卷尺2切割切割机3连接氩弧焊机4组装管钳5固定管卡冲击钟6试压打压机1、管材选用与连接方式:1）、集热供管:采用304薄壁不锈钢管；2）、集热回管:采用304薄壁不锈钢管。2、集热系统管道规格:1）、管道采用304薄壁不锈钢管，其规格厚度如下表规格①22、①16集中分户部分厚度（mm）0.8集中分户部分3、管道支吊架:（1）管道及其配件必须用支吊架吊稳固,不得把管道及其配件的重量传递给设备。（2）水平管道支吊架一般应设置在建筑物的梁上,垂直安装的管道在多层楼板处设支架。4、管道的伸缩补偿:采用自然补偿。5、水系统立管最高点均设自动排气阀,最低点设泄水阀,若安装过程中出现局部最高点和最低点时,应在相应位置设放气或放水措施。6、管道穿越墙体时，须预埋05OPVC套管。7、埋在立面墙体的管路安装时，需先在墙体开槽，宽120mm,深度70mm,两根套有不锈钢管的直径50mmPVC管并排埋入槽内，并用水泥沙浆填平。8、循环管道采用橡塑保温，内径15mm，厚度为25mm。管道保温工艺共17页第5页序号工序名称材料工具设备备注1保温橡塑保温套管钢锯片室内管路9、安装完毕后管道应按照验收规范进行水压试漏试验，其压力值为管道系统工作压力的1.5倍，最小不低于0.5Mpa，系统试压完毕后进行管道冲洗，直至将污物冲净并在出水的透明四、水箱及泵站的安装1、集中分户部分的水箱安装在设备平台和北露台，地面放置水箱应安装在有冷热回水出口的位置，地面应做相应的排水处理，有良好的排水措施。2、水箱的安装：（1）根据安装位置安装引出管道，以便水箱就位后施工。（2）注意事项：在管路安装过程中要使用密封材料，冷热回水管路可以使用生料带等密封材料。热媒循环管路丝接处应使用化学密封材料。在管道和管件方向位置确定好后严禁反方向旋转；一旦发生反方向旋转，必须拧下来重新使用密封材料后再拧紧。3、泵站安装泵站：太阳能泵站包括压力表1个、循环泵2个、补排液口各1个、安全阀1个、止回阀1个、过滤器2个、温控仪1台及铜件数个。温控器面板通过专用底盒安装于墙面;温控器、泵站安装示意图见对应室内设备间安装施工图纸。共17页第6页五、充水试压及调试运行農阳陡系统循环管路制作完成后，要经过洁渔1、打压检漏、灌装门页等步骤。循环系统骨路制低爲成后.为了使系统史好地］:作•耍先消洗營道=■清洗1打氐灌装I庶时的管路连接方式则對一人图一2、閤.一溺莎-1循环管路搭沐打压检漏、补液连援阁皓环由I圏-2循坏管路消洗、打压检涵、补液连接祁国共17页第7页S-3扛压前先用处堵将安全阀排汕口坤住K营路消洗打卵图-21'KkK备阀门，关阖K3阀门.把连接K2的管道逹接到地漏或其他排水管道处，把连接K1的管逍连胺到白来水岀水口或其他储水装置，启动图示所示打压泵*把水抽到层阳能循环管路中，当水在管路中循环一周后'...
