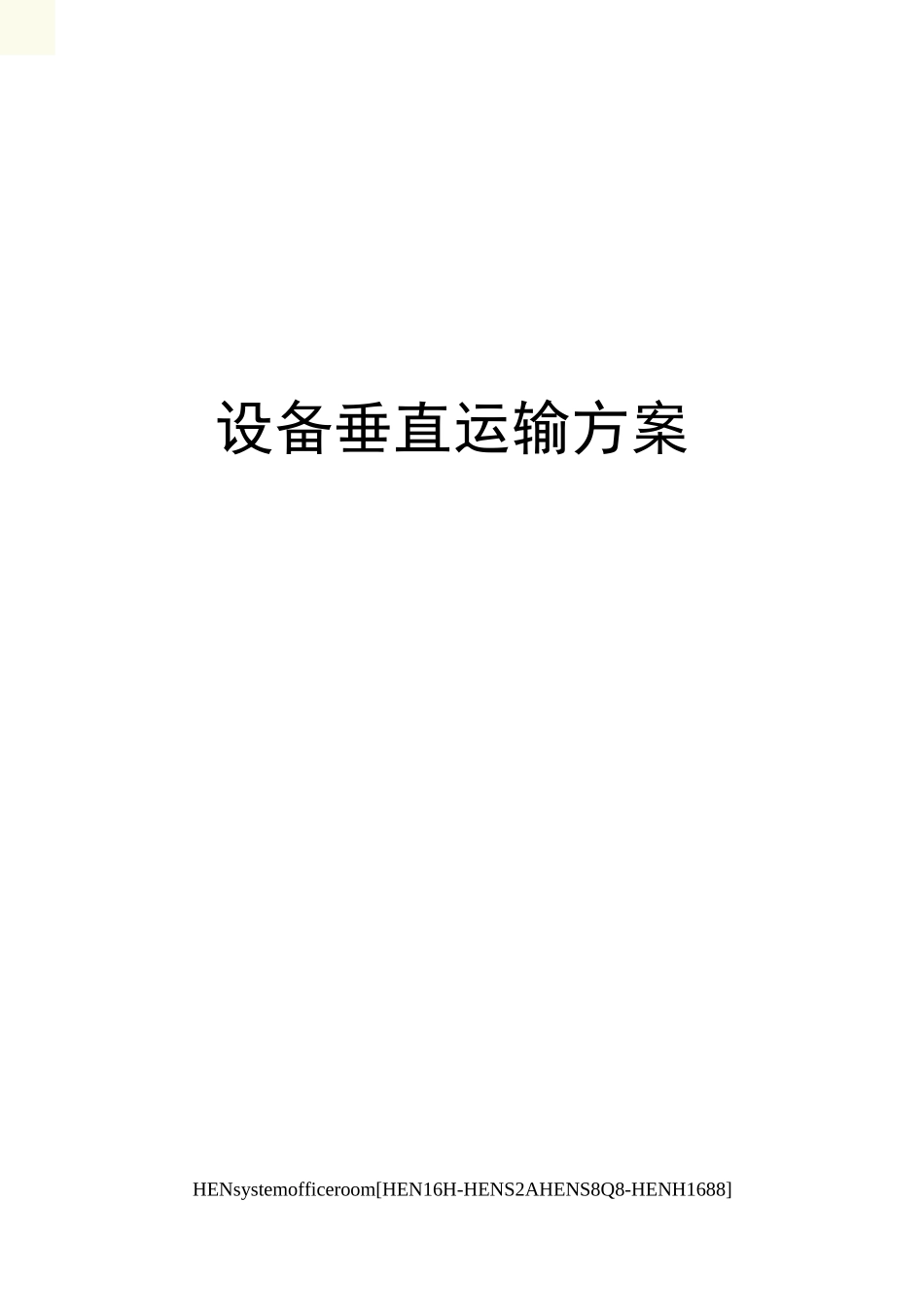

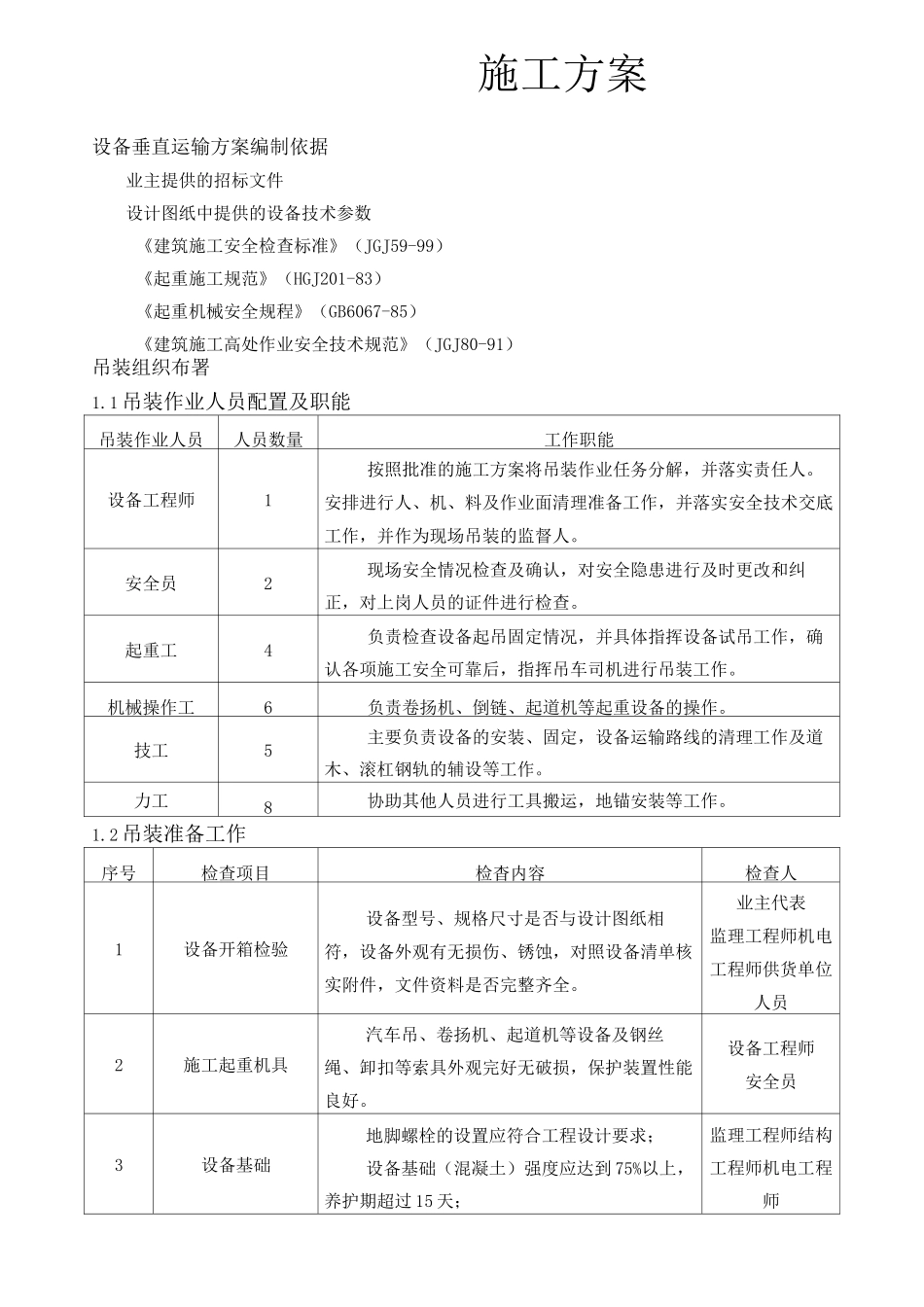

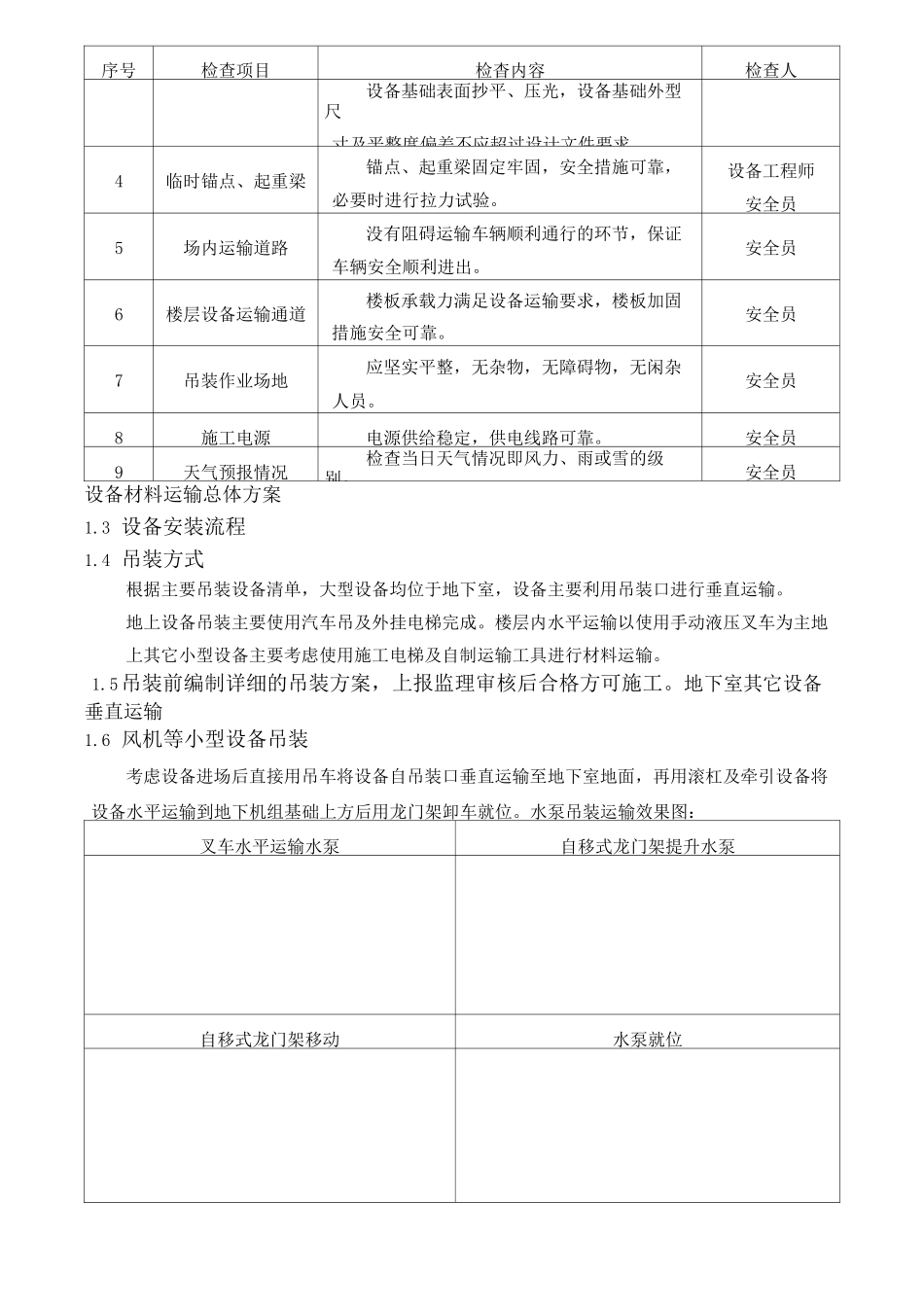

设备垂直运输方案HENsystemofficeroom[HEN16H-HENS2AHENS8Q8-HENH1688]施工方案设备垂直运输方案编制依据业主提供的招标文件设计图纸中提供的设备技术参数《建筑施工安全检查标准》（JGJ59-99）《起重施工规范》（HGJ201-83）《起重机械安全规程》（GB6067-85）《建筑施工高处作业安全技术规范》（JGJ80-91）吊装组织布署1.1吊装作业人员配置及职能吊装作业人员人员数量工作职能设备工程师1按照批准的施工方案将吊装作业任务分解，并落实责任人。安排进行人、机、料及作业面清理准备工作，并落实安全技术交底工作，并作为现场吊装的监督人。安全员2现场安全情况检查及确认，对安全隐患进行及时更改和纠正，对上岗人员的证件进行检查。起重工4负责检查设备起吊固定情况，并具体指挥设备试吊工作，确认各项施工安全可靠后，指挥吊车司机进行吊装工作。机械操作工6负责卷扬机、倒链、起道机等起重设备的操作。技工5主要负责设备的安装、固定，设备运输路线的清理工作及道木、滚杠钢轨的辅设等工作。力工8协助其他人员进行工具搬运，地锚安装等工作。1.2吊装准备工作序号检查项目检杳内容检查人1设备开箱检验设备型号、规格尺寸是否与设计图纸相符，设备外观有无损伤、锈蚀，对照设备清单核实附件，文件资料是否完整齐全。业主代表监理工程师机电工程师供货单位人员2施工起重机具汽车吊、卷扬机、起道机等设备及钢丝绳、卸扣等索具外观完好无破损，保护装置性能良好。设备工程师安全员3设备基础地脚螺栓的设置应符合工程设计要求；设备基础（混凝土）强度应达到75%以上，养护期超过15天；监理工程师结构工程师机电工程师序号检查项目检杳内容检查人设备基础表面抄平、压光，设备基础外型尺寸及平整度偏差不应超过设计文件要求。4临时锚点、起重梁锚点、起重梁固定牢固，安全措施可靠，必要时进行拉力试验。设备工程师安全员5场内运输道路没有阻碍运输车辆顺利通行的环节，保证车辆安全顺利进出。安全员6楼层设备运输通道楼板承载力满足设备运输要求，楼板加固措施安全可靠。安全员7吊装作业场地应坚实平整，无杂物，无障碍物，无闲杂人员。安全员8施工电源电源供给稳定，供电线路可靠。安全员9天气预报情况检查当日天气情况即风力、雨或雪的级别。安全员设备材料运输总体方案1.3设备安装流程1.4吊装方式根据主要吊装设备清单，大型设备均位于地下室，设备主要利用吊装口进行垂直运输。地上设备吊装主要使用汽车吊及外挂电梯完成。楼层内水平运输以使用手动液压叉车为主地上其它小型设备主要考虑使用施工电梯及自制运输工具进行材料运输。1.5吊装前编制详细的吊装方案，上报监理审核后合格方可施工。地下室其它设备垂直运输1.6风机等小型设备吊装考虑设备进场后直接用吊车将设备自吊装口垂直运输至地下室地面，再用滚杠及牵引设备将设备水平运输到地下机组基础上方后用龙门架卸车就位。水泵吊装运输效果图：叉车水平运输水泵自移式龙门架提升水泵自移式龙门架移动水泵就位1.7配电柜吊装运输盘柜的卸车吊装拟采用一台16吨吊车进行，水平运输一层的采用自行式样龙门架运输。水平运输重点是防止盘柜运输过程中由于设备长细比过大，运输时受力不均，产生倒伏现象。地上设备运输及吊装|1.8卸料平台制作©'I：------平台钢框以两道相互平行、间距为3000mm的25b工字钢(Q235)为主要受力构件，并以平行的8根25b槽钢(Q235)将其连成一体，槽钢和工字钢采用单面坡口满焊。工字钢底部加焊高200mm的槽钢，防止钢框受力时向楼层内侧滑移，槽钢与工字钢也采用单面坡口满焊。采用30mm厚的钢板制作成两个夹片，通过2个①28的螺栓连接成一体，在钢板下部留设①30mm的圆孔与钢丝绳卡环相连。平台底板采用§=5mm的钢板铺设，同时外立杆采用①50钢管焊接。卸料平台剖面图(单位:mm)卸料平台剖面图(单位:mm)—■\8=10]25bA-A剖面配电柜运输示意自移式龙门架配自移式龙门架配电盘运输图电盘运输图自移式龙门架自式龙架配电盘运输图塔L\8=10[25bB-B剖面钢梁夹片安装示意图（单位:mm）卸料平台吊耳制作图（单位:mm）1.9土建塔吊吊装（如进场后，土建塔吊仍然存在的情况）（1）吊装说明在土建施工阶段，土建塔吊主要...
