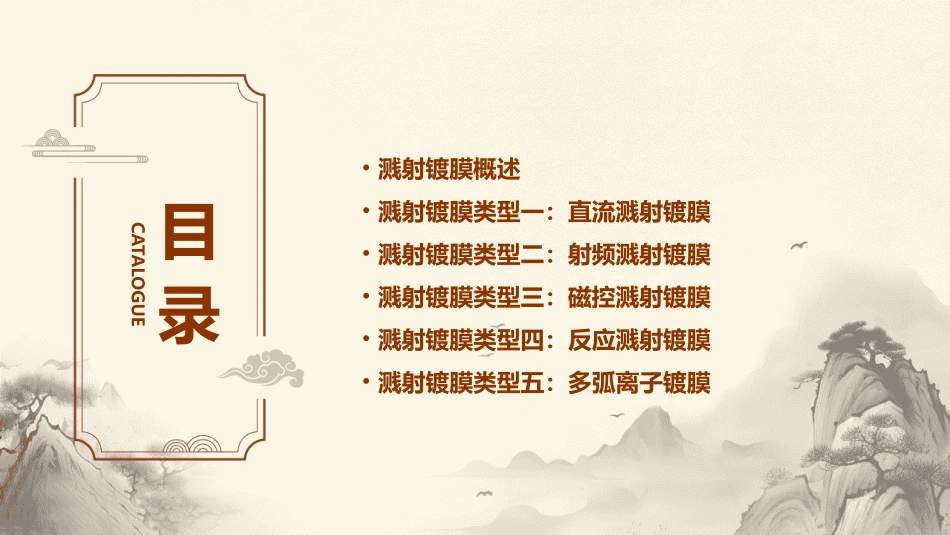

溅射镀膜类型教学课件目录CATALOGUE•溅射镀膜概述•溅射镀膜类型一：直流溅射镀膜•溅射镀膜类型二：射频溅射镀膜•溅射镀膜类型三：磁控溅射镀膜•溅射镀膜类型四：反应溅射镀膜•溅射镀膜类型五：多弧离子镀膜溅射镀膜概述CATALOGUE01溅射镀膜是指利用高能粒子轰击靶材表面，产生粒子和能量转移，从而实现薄膜沉积的过程。溅射镀膜是一种物理气相沉积（PVD）技术，其基本原理是利用辉光放电等离子体中的高能粒子对靶材表面进行轰击，使靶材表面的原子或分子被溅射出来，并沉积在基底表面形成薄膜。溅射镀膜的定义溅射镀膜的原理主要包括辉光放电、粒子轰击和薄膜沉积三个过程。粒子轰击是溅射镀膜的能量转移过程，高能粒子以高速撞击靶材表面，使靶材表面的原子或分子被溅射出来。辉光放电是溅射镀膜的电源系统，通过高压电场使气体发生电离，产生等离子体。薄膜沉积是溅射镀膜的实现目标，被溅射出来的原子或分子沉积在基底表面形成薄膜。溅射镀膜的原理溅射镀膜因其高精度、高稳定性和高重复性等特点而被广泛应用于微电子、光学、装饰等领域。在微电子领域，溅射镀膜可用于制造集成电路、太阳能电池等精密器件。在光学领域，溅射镀膜可用于制造光学薄膜、增透膜等光学器件。在装饰领域，溅射镀膜可用于制造金属装饰品、玻璃装饰等装饰器件。01020304溅射镀膜的应用溅射镀膜类型一：直流溅射镀膜CATALOGUE02直流溅射镀膜是一种物理气相沉积方法，其原理是利用直流辉光放电现象，使气体粒子或原子被电离并加速，以高速撞击靶材表面，使靶材表面的原子被撞击出来并沉积在基底表面。在直流溅射镀膜过程中，辉光放电产生的高能粒子轰击靶材表面，使靶材表面的原子获得足够的能量而被溅射出来。溅射出来的原子随后沉积在基底表面，形成薄膜。直流溅射镀膜的工作原理沉积速率较高，可实现大面积镀膜。可以控制薄膜的成分和结构，因此适用于制备多种类型的薄膜，如金属、半导体、绝缘体等。薄膜与基底之间的附着力较强。工艺稳定，易于操作和维护。直流溅射镀膜的特点基底温度和材质基底温度和材质对薄膜的结构和性能有很大的影响。在实际操作中，需要根据工艺要求选择合适的基底温度和材质。靶材材料和形状靶材的材料和形状对溅射过程和薄膜的性能有很大的影响。常见的靶材材料包括金属、半导体、绝缘体等。气体种类和压力气体的种类和压力对辉光放电和薄膜的结构和性能有很大的影响。常见的气体种类包括氩气、氮气、氧气等。电源功率和电压电源功率和电压对辉光放电的大小和薄膜的沉积速率有很大的影响。在实际操作中，需要根据工艺要求选择合适的电源功率和电压。直流溅射镀膜的工艺参数溅射镀膜类型二：射频溅射镀膜CATALOGUE03射频溅射镀膜过程发生在辉光放电的条件下，气体分子在电场作用下被电离，产生带电粒子。辉光放电粒子轰击镀膜沉积带电粒子轰击靶材表面，使靶材表面的原子或分子被溅射出来。溅射出来的原子或分子在基材表面沉积形成薄膜。030201射频溅射镀膜的工作原理射频溅射镀膜的薄膜附着力较好，不易脱落。薄膜附着力好射频溅射镀膜可以获得高质量的薄膜，如高纯度、高密度等。薄膜质量高射频溅射镀膜可以应用于各种材料表面，如金属、非金属、陶瓷等。适用范围广射频溅射镀膜的特点气体压力是影响射频溅射镀膜的重要参数，它直接影响到辉光放电的强度和薄膜的沉积速率。气体压力射频功率是另一个重要的参数，它影响到辉光放电的稳定性和薄膜的沉积速率。射频功率靶材与基材的距离也会影响到薄膜的质量和沉积速率。靶材与基材的距离基材温度对薄膜的结构和性能也有重要影响。基材温度射频溅射镀膜的工艺参数溅射镀膜类型三：磁控溅射镀膜CATALOGUE04磁控溅射镀膜的另一个重要特点是利用磁场控制电子的运动，使得电子在电场中加速并撞击靶材表面的能量分散较小，从而可以实现对靶材表面原子溅射的精确控制。磁控溅射镀膜利用磁场控制电子的运动，使电子在电场中加速并撞击靶材表面，将靶材表面的原子撞击出来并沉积在基材表面形成薄膜。磁控溅射镀膜过程中，磁场与电场相互垂直，形成电子陷阱，使电子只能在靶材表面附近运动，从而增加了电子与靶材表面的碰撞概率，...
